Выбор крепления
Потолочный крепеж для проекционной установки представляют собой металлическую, реже – пластиковую или деревянную конструкцию.
Описание конструкции
Схема простейшего проектора
Конструкция состоит из следующих элементов:
- Монтажная панель – площадка с отверстиями, через которые осуществляется крепление конструкции к верху.
- Штанга – основная деталь, обеспечивающая необходимый отступ проектора от плоскости. Как правило, штанга регулируется по длине, позволяя варьировать высоту установки проектора.
- Платформа для крепления проектора. Эта деталь конструкции может быть универсальной, подходящей для крепления разных устройств, в том числе и небольших кинескопных телевизоров. А может предназначаться для конкретного вида проекционной установки.
Существуют разные типы креплений – с регулируемой и нерегулируемой штангой, с возможностью установки как на потолок, так и на стену, предназначенные для легких портативных или массивных проекторов. Некоторые из них позволяют изменять положение аппарата не только по высоте, но и поворачивать его и наклонять под разными углами к горизонтали.
Параметры выбора
Выбирая крепеж потолочный для проектора, необходимо ориентироваться на следующие параметры самого устройства и поверхности, к которой оно будет монтироваться:
- Вес проектора. Крепление должно быть рассчитано на указанную нагрузку.
- Расположение гнезд крепления на самом проекторе и на кронштейне. Даже если крепление потолочное для проекционной установки является универсальным, убедитесь в том, что они будут совпадать.
- Длина штанги. Регулируемые штанги тоже имеют ограничения по минимальной и максимальной длине, поэтому необходимо заранее решить, на какой высоте вы будете вешать экран, а также знать общую высоту помещения, чтобы определить нужную вам длину штанги.
Крепление: схема установки
Конструкция. Потолочные крепления для проекторов рассчитаны, как правило, на стандартные горизонтальные поверхности. Если вы хотите установить аппаратуру на мансарде или в другом помещении со скошенными наклонными потолками, нужно будет дополнительно приобрести специальный адаптер. Также существуют адаптеры для крепления к балкам или рельсам.
Крепление проектора: как повесить держатель и само изделие
Выбирая крепления потолочные для проекционной установки, очень удобно приобретать все детали по-отдельности: выбрать штангу нужной длины и цвета, наиболее подходящую вам монтажную панель и само крепление. Многие производители выпускают такие «конструкторы», что позволит вам собрать такое крепление, которое необходимо именно в вашем случае.
Деталь от сборного кронштейна
Особенности крепления к подвесным и натяжным потолкам
Способ монтажа держателя зависит от отделки перекрытий. Для подвесных и каркасных конструкций процесс немного отличается.
Потолок из гипсокартона
Общий вес проектора и кронштейна учитываются при работе с этим типом отделки. Так, при массе до 5 кг оборудование навешивают на ГКЛ. Для этой цели можно использовать дюбеля-бабочки, которые раскрываются после ввинчивания самореза и удерживают аппарат.
Для большего веса (до 10 кг) держатель крепят к металлическому каркасу, к которому подшивается гипсокартон. Место пролегания профиля определяют магнитом.
Если используется тяжелое оборудование, в гипсокартоне просверливают отверстие и закрепляют держатель на базовом потолке. Потом прорезь можно скрыть декоративными накладками из полиуретана.
Кассетный потолок типа Армстронг
Такая отделка наиболее удобна, поскольку позволяет легко демонтировать одну плиту. Устанавливают кронштейн так:
- Снимают кассету.
- Между базовым и чистовым потолком прокладывают проводку.
- В панели высверливают отверстие под стойку и кабеля.
- К черновому перекрытию крепят держатель со штангой.
- На стойку надевают просверленную плитку кассетного потолка и пропускают через отверстие провода.
- Возвращают снятые элементы на место. Затем прикручивают «краб» и крепят проектор.
Натяжной потолок
Это один из самых проблемных вариантов, поэтому лучше обратиться в компанию, которая производила монтаж потолка. Новичок, скорее всего, испортит пленочное покрытие и полотно придется менять.
Установить проектор на натяжной потолок можно двумя способами:
- На закладную деталь. В месте крепления кронштейна к плите перекрытия монтируется деревянный брус или пластиковая платформа вровень с натяжным потолком. После натяжки полотна держатель для проектора прикручивается к закладной детали, расположенной в межпотолочном пространстве.
- На бетонное перекрытие с выводом наружу. Если длина штанги кронштейна позволяет, стойку крепят к черновому потолку. Затем в натяжном полотне вырезают отверстие, предварительно наклеив протекторное кольцо, чтобы дырка не разошлась. Этот способ более сложный, поскольку нужно точно рассчитать место выреза, иначе после натяжки образуются складки. Кроме того, нарушается целостность полотна.
Из-за высоких рисков и большого объема работ проектор лучше всего устанавливать вместе с потолком. Если такая необходимость возникла уже после ремонта, то натяжное полотно частично демонтируют.
Читайте подробнее: Как снять натяжной потолок
Также важно учитывать, что большинство популярных моделей проекционного оборудования сильно нагреваются во время работы. От высоких температур ПВХ-плёнка, которая используется в качестве полотна для натяжного потолка, может деформироваться, поэтому, чем дальше расположен проектор, тем лучше
Монтаж потолочного экрана
Еще одним устройством, которое необходимо для обеспечения достаточной яркости и четкости изображения, является экран для проектора. Потолочный экран монтируется на поверхность потолка тем же способом, что и кронштейн для видеопроектора, в зависимости от параметров конструкции. Для установки экрана используется похожее устройство, позволяющее зафиксировать всю конструкцию на потолке при помощи саморезов.
Если монтаж экрана планируется производить вместе с установкой гипсокартонового потолка, то хорошим решением в данной ситуации будет экран с электроприводом. Если в конструкции сделать для него специальную нишу, то такой экран можно полностью сворачивать и на потолке он будет почти незаметен.
Проектор в гостиной
Торговая сеть предлагает великое множество кронштейнов всевозможных разновидностей и конфигураций. Причем одна и та же модель может стоить совершенно по-разному в зависимости от комплектации.
Самыми дорогостоящими узлами в конструкции являются система регулировки угла штанги относительно вертикальной плоскости и поворотный механизм, с помощью которого проектор можно вращать вокруг своей оси.
Если у вас ровный потолок, и положение экрана постоянно, то смысла в регулировках и механизмах оборота нет. Ведь единожды настроив проектор, вы спокойно будете пользоваться им долгие годы без перенастроек. А такой кронштейн будет стоить в полтора-два раза дешевле, чем модель с обилием ненужных функций.
Требования к крепежу для проектора
При выборе конкретной модели крепления нужно учитывать требования к таким приспособлениям. Критерии выбора потолочного кронштейна для проектора:
Прочность устройства должна соответствовать весу оборудования. Рекомендуется отдавать предпочтение креплениям с большим запасом прочности. Например, для проектора весом 10 кг оптимальным креплением станет устройство с максимальной нагрузкой 12 кг.
Расположение гнезд для крепления
При выборе кронштейна необходимо обратить внимание на то, чтобы отверстия на установочной платформе и проекторе совпадали. Даже из-за незначительных расхождений установка может стать невозможной.
Длина штанги
Для корректной работы оборудования нужно правильно рассчитать высоту установки проектора. Несмотря на возможность регулировки длины крепления у некоторых кронштейнов, имеются ограничения.
Для обеспечения правильной работы устройства оно должно находиться на одной высоте с верхним краем экрана или интерактивной доски. Для расчета оптимальной длины штанги необходимо от высоты комнаты отнять расстояние от верхнего края экрана до пола. Разница и будет определять высоту расположения аппаратуры. Допускаются отклонения в 10-15 см.
Для крепления короткофокусного проектора рекомендуется использовать настенный тип держателя.
Установка крепежных деталей
Работу по креплению кронштейнов для проектора на потолочном перекрытии, вне зависимости от его модели, осуществляют стандартным способом:
- при помощи перфоратора делают отверстия;
- в них вставляют дюбели;
- посредством отверстий, имеющихся в монтажной панели, вкручивают саморезы.
В том, как закрепить проектор на потолке, ничего сложного нет, но это при условии, что перекрытие в доме или квартире бетонное или деревянное, а владельцев устаивает наличие видимых проводов. Созерцать их под потолочной поверхностью не совсем эстетично.
Чтобы провода и розетки не испортили внешний вид потолка и стилистику интерьера помещения, установку проектора желательно запланировать накануне ремонта, когда имеется возможность расположить коммуникации за натяжной или подвесной потолочной конструкцией или проложить в бетонном перекрытии штробу для кабелей.
Если решение о приобретении проектора было принято после завершения ремонта, нужно хорошо продумать, как произвести монтаж.
Крепление к бетонному потолку
Если решение об установке излучателя было принято после окончания ремонта, то для монтажа оборудования рекомендуется приобрести кабель-канал, который поможет замаскировать электрические провода и не испортить внешний вид помещения. В остальном особенности монтажа кронштейна ничем не отличаются от процедуры, описанной выше.
Крепление к потолку из гипсокартона
Потолок из гипсокартона позволяет замаскировать электропроводку, в том числе провода, обеспечивающие работу проектора. Однако, перед тем как осуществить подобные манипуляции, рекомендуется убедиться в том, что электрика, скрытая навесным потолком, будет надежно защищена от попадания влаги.
Установить крепеж для компактного проектора можно при помощи дюбелей-бабочек, которые раскрываются при вкручивании в них саморезов. Такая конструкция сможет удержать аппаратуру, вес которой не превышает 5 кг. Если оборудование весит более 5 кг, то монтаж потолочного крепления для него нужно производить в металлический профиль, удерживающий гипсокартон. Чтобы его обнаружить, достаточно воспользоваться магнитом.
Кроме того, чтобы установить кронштейн на таком потолке, можно сделать отверстие в гипсокартоне и закрепить конструкцию на бетонном основании. Такой вариант установки потребует последующей маскировки места вывода крепления для проектора. Для этой цели подойдет полиуретановая розетка.
Крепление к потолку типа Армстронг
Потолок Армстронг представляет собой ячеистый каркас, в секции которого помещены декоративные плиты. Для установки потолочного крепежа достаточно изъять один или несколько элементов потолка и произвести монтаж к основному перекрытию по классической схеме. Коммуникации, необходимые для работы проектора, рекомендуется поместить в специальный гофрированный шланг.
В одной из плит потребуется сделать отверстие для вывода штанги кронштейна наружу. После окончания всех манипуляций нужно вернуть элементы потолка на место и подключить проекционную установку. Если потребуется вывод проводов из-под потолка, то для их маскировки также можно воспользоваться кабель-каналом.
Крепление к натяжному потолку
Если в помещении планируется установка натяжного потолка, то монтаж видеопроектора на потолок рекомендуется совместить с проведением косметического ремонта. В таком случае перед установкой натяжного полотна потребуется закрепить кронштейн. Если штанга крепления имеет недостаточную длину, то между основным потолком и установочной пластиной нужно установить закладную, добавляющую высоту кронштейну.
Зачастую решение об установке потолочного крепления для проектора принимается после натяжения полотна. В таком случае необходимо разобраться, как прикрепить проектор к натяжному потолку.Для решения этой проблемы потребуется обратиться к специалистам, которые проведут частичный или полный демонтаж верха и, после установки кронштейна, вернут его на место. В крайнем случае можно использовать термокольца, чтобы сделать отверстие в полотне и установить крепление на бетонную основу. Но из-за того, что отверстие для удобства установки придется делать значительно больше, чем диаметр трубы кронштейна, придется потом продумывать различные варианты маскировки отверстия в потолке.
Крепление на стену
Чтобы разместить проецирующую установку на стене, необходимо приобрести крепление соответствующего типа. После покупки и определения с местом его размещения необходимо прикрутить кронштейн к стене на обозначенное место. Для фиксации нужно использовать дюбели или анкерные болты (в зависимости от габаритов оборудования). Завершить монтаж проектора нужно закреплением аппаратуры на кронштейне.
Полезные советы и рекомендации
Если вы решили самостоятельно выбрать и установить для своей проекторной техники подходящий потолочный держатель, вам стоит взять на вооружение некоторые полезные советы и рекомендации.
- Если проектор был куплен после завершения работ по ремонту, то допустимо приобрести для него кабель-каналы. Они имеют более эстетичный внешний вид, поэтому не смогут испортить дизайн интерьера.
- Для закрепления удерживающих деталей на подвесном потолке прекрасно подойдет такой элемент, как дюбель-бабочка. Чтобы его установить, потребуется высверлить точные по диаметру отверстия, после чего надежно закрепить конструкцию.
- Прежде чем выбирать зону монтажа проектора и переходить к монтажным работам, следует зафиксировать параметры экрана и определить для него оптимальное место.
- Учитывайте силовые возможности потолочного основания в помещении. Если потолок сильно изношен и буквально осыпается, то лучше не перегружать его лишней техникой. Выберите другой вариант крепления проектора, например, настенный или напольный.
- Все необходимые инструменты рекомендуется приготовить заранее, чтобы во время проведения работ вам не приходилось все бросать и метаться в поисках нужного приспособления.
- Желательно заранее закупиться всеми необходимыми декоративными элементами, которые будут нужны для маскировки кабелей аппаратуры.
- Если кронштейн для проектора планируется перенастраивать, меняя его положение и высоту, то рекомендуется приобрести экземпляр, произведенный из легких сплавов. Пластмассовым изделиям отдают предпочтение, когда нужны подходящие крепежи для учебных аудиторий и классов.
- Нужно учитывать, что основная масса современных потолочных проекторов идет с расчетом на высоту установки, составляющую от 2,5 до 3 метров.
- Если без штанги обойтись не удастся, рекомендуется подбирать держатели коробчатого либо рамочного вида.
- Чем дальше от экрана будет находиться устройство, тем более легкой окажется его установка на держателе. Однако в таком случае придется прибегнуть к еще большему затенению комнаты, в которой находится техника.
- Прикрепляйте держатель любого типа с максимальной тщательностью. Конструкция должна быть зафиксирована безупречно. Если фиксатор будет смонтирован недобросовестно, однажды он может рухнуть с высоты, что плохо кончится и для него, и для проекторной аппаратуры.
- Если вы боитесь самостоятельно устанавливать подобные конструкции к потолку или переживаете за их надежность, лучше вызвать мастеров, которые сделают это за вас. Таким образом, вы застрахуете себя от повреждений потолка, кронштейна и проектора.
Обзор потолочных кронштейнов Vogel’s Professional серии PPL смотрите в следующем видео.
Особенности монтажа кронштейна для проектора на разные типы потолков
Крепление подобной техники обычно не вызывает сложностей при качественном изучении инструкции. Также необходимым условием является выбор правильных деталей для создания прочной и надежной конструкции. Монтаж предполагает несколько способов, зависящих от типа потолка:
Подвесной гипсокартонный потолок
В данном случае определяющее значение имеет вес стойки и проектора в комплекте. Когда данная величина не превышает 5 кг, причины для волнения отпадают вовсе. Потолок из гипсокартона с легкостью выдержит груз платформы с крепежами.
Закрепленный проектор на гипсокартонном потолке
Более тяжелые конструкции должны крепиться на каркас, монтированный при возведении гипсокартонного потолка. Его металлическое основание с легкостью выдержит массивные кронштейны.
Еще один вариант – проделать отверстие в гипсокартоне, и закрепить устройство к черновой потолочной поверхности. Данный метод имеет неоспоримое преимущество – возможность спрятать все провода под навесным потолком, если ранее этого не было сделано. Отверстие потом можно скрыть под декоративной розеткой из полиуретана.
Лучшее крепление для устройства к металлическому профилю – дюбель-бабочки.
Натяжной потолок
С ними ситуация намного сложнее. Порядок установки и возможные варианты должны быть предусмотрены до того, как завершится окончательный монтаж полотна.
На фото установленный проектор на натяжном потолке
Прежде отмечают место в помещении, где будет располагаться крепящаяся монтажная панель. И просверливают в черновом потолке отверстия для крепежей. После этого монтируют тканевое полотно или ПВХ-пленку. В отмеченном месте аккуратно вырезается отверстие для штанги. Его края фиксируют удерживающим кольцом.
Ситуация меняется, если монтаж полотна завершен до установки проекторного крепления. Тогда в месте крепежа придется произвести его демонтаж. Поэтому оптимальным вариантом будет установка подвесного кронштейна до окончательной отделки потолочной поверхности полотном.
Потолок армстронг
Съемная плита с креплением под проектор на потолке армстронг
Этот вид потолочного покрытия вызывает трудностей меньше остальных благодаря съемным плитам. Чтобы монтировать потолочное крепление для проектора под такой потолок, необходимо соблюдать следующую последовательность:
- Убрать из потолочной конструкции необходимое количество плит.
- Просверлить отверстия в черновом потолке для монтажной панели.
- Монтировать розетку, подключить кабель, спрятать его в гофр и завести под каркас потолка.
- Карандашом на плите нарисовать места выхода штанги, вырезать отверстие необходимого диаметра.
- Монтировать плиты обратно.
Таким образом, современные проекторы находят все большее применение в домашних условиях. А для комфортного просмотра и экономии пространства в комнате стоит воспользоваться потолочным кронштейном для проектора. Правильно выбранная конструкция и качественный монтаж добавят приятных впечатлений от просмотра фильмов или телепередач.
Потолочный кронштейн для проектора своими руками
Простой бюджетный вариант держателя можно вполне изготовить своими руками. В его конструкции не будет систем регулировки углов и высоты подвеса, но зато потолочный подвес получится прочным, надежным, и главное – дешевым.
Для постройки кронштейна потребуется:
- Алюминиевая труба;
- Уголок из оцинковки;
- Монтажная перфорированная пластина по размеру проектора;
- Крепеж, болты и саморезы.

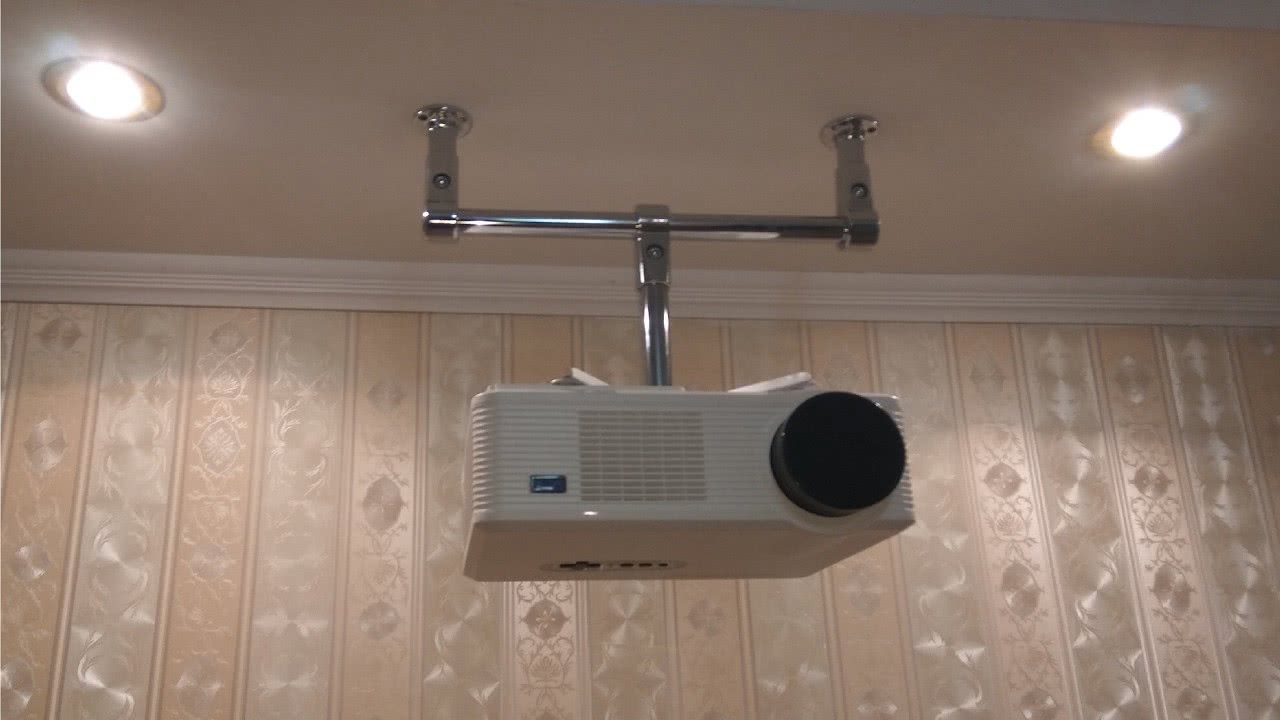

Схема потолочного держателя представлена на фото.
Для подвешивания к потолку на верхней части стойки на болтах прикручены два уголка.
Аналогичным способом труба соединена с пластиной. Если нижнюю пару уголков закрепить на барашковых гайках, то появится возможность регулировать угол наклона аппарата. Наличие перфорации на пластине обеспечивает надежный и эффективный отвод теплого воздуха от видеопроектора, поэтому время работы прибора практически неограниченно.
Наиболее сложный этап в сборке заключается в точном совмещении оси стойки с центром масс проектора. Приходится подбирать точку крепления опытным путем. Оптимальная высота стойки 60-70 см. Так как рекомендаций по установке нет, длину потолочной штанги для самодельного кронштейна тоже приходится подбирать опытным путем.
Сетевой провод и кабель от компьютера уложены внутри трубы и выведены по гофрированному шлангу в угол комнаты. В целом потолочная система обошлась чуть дороже 500 руб.
https://youtube.com/watch?v=7pXhHJqrWII
Виды
Для фиксации проектора абсолютно любой модели необходимо подбирать максимально качественные и надежные держатели. Таким требованиям могут соответствовать современные потолочные кронштейны, представленные в широком ассортименте. Подобные устройства требуют не только правильного выбора, но и монтажа.
Существуют разные модели потолочных кронштейнов для проектора. Каждый из вариантов имеет свои особенности конструкции, которые нужно иметь в виду, подбирая подходящий экземпляр.
Простые
Многие крупные производители комплектуют выпускаемые проекторы подобными конструкциями.
Простые кронштейны обычно являются телескопическими и относятся к бюджетной категории. Как правило, эти конструкции разрабатываются специально для конкретной модели аппаратуры, поэтому универсальными их назвать нельзя.
Простые кронштейны для крепления на потолке не отличаются безупречным и точным позиционированием. Из-за большого количества минусов многие пользователи предпочитают отказываться от держателей, идущих в комплекте с техникой, отдавая предпочтение отдельно купленным устройствам более высокого качества. Если хозяева все же решают установить штатные кронштейны, то они стараются фиксировать их на самой маленькой длине штанги.
Потолочные кронштейны стандартной модификации обычно производят из долговечного и прочного металла. Изделия могут представлять собой телескопическую или квадратную трубу.
«Крабы»
Такое интересное название носят одни из самых востребованных фиксаторов для проекторного оборудования. Еще «крабов» называют «пауками». Подобное название обусловлено конструкцией этих кронштейнов. Конструктивно они складываются из нижеприведенных компонентов.
- Монтажная пята. Благодаря данной запчасти вся конструкция прикрепляется к поверхности потолка. При этом используются дюбели и анкеры.
- Поворотный шарнир. Эта запчасть соединяет между собой «краба» и пяту. За счет встроенного шарового соединения корпусная основа проектора может быть наклонена. Также ее возможно поворачивать по направлению оси кронштейна.
- Узел захвата. Данный компонент как бы захватывает аппаратуру. Именно эта деталь и называется «краб».
Основной процент креплений «крабов» имеет пяту и шарниры одинаковых типов. Разница между отдельными конструкциями может состоять лишь в устройстве и размерах пластины. Конструкция «краба» бывает разной.
Лифтовые
Удобные современные держатели для видеопроектора. Чаще всего подобные конструкции монтируют там, где имеют место потолки подвесного вида. Обычно размерные параметры лифта и опорной основы оказываются не больше 1 кассеты или секции подвесной потолочной конструкции. Смонтировать подобную композицию несложно, а вот отрегулировать механизм раскрытия и закрытия ее держателя способен только профессиональный мастер.
Лифтовые устройства привлекательны тем, что аппаратура хранится в запотолочном отсеке. Благодаря этому техника отлично защищена от возможных повреждений, а настройки ее фиксации не сбиваются. Рассматриваемый вид кронштейна для оборудования и процесс его извлечения из потолочной ниши со стороны смотрятся очень интересно и современно. Именно поэтому многие люди изготавливают дома такие конструкции, используя подходящие подручные материалы.
Часто лифтовые разновидности крепежей устанавливают в крупных аудиториях, конференц-залах и даже в театрах. Подобное оборудование может стоить довольно дорого, поскольку отличается сложным строением.
Подвесные
Многие модели проекторов, особенно старого выпуска, довольно внушительны за счет мощной оптики и грузного блока питания. Не каждый стоечный держатель может выдержать вес такой аппаратуры. В таком случае выходом из ситуации может стать кронштейн с опорной площадкой и подвесом, выполненным в форме петли.
Чаще всего тяжелые модели проекторов изготавливаются настольными, потому в их корпусе отсутствуют требуемые для установки резьбовые втулки. Чтобы не переступать правила эксплуатации, аппаратуру не вывешивают, а фиксируют в особых подвесных площадках, закрепленных на подвесах к потолочному основанию.
