Крепление стропильной системы: к срубу, к стене, к коньковому брусу, возможные способы, подробно на видео и фото

Оглавление

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

В чем сложность каркаса вальмовой кровли?

Сейчас остановимся на типовых узлах деревянной стропильной системы вальмовой крыши. Особенность такой кровли – наличие вальм. Подобный тип обладает рядом достоинств. Они более долговечны, так как нагрузка распределяется равномерно по всей поверхности, не боятся сильных ветров и осадков, экономичны. Однако более сложны в технологическом плане.

Типовые узлы вальмовой крыши

Состоит эта крыша из двух длинных трапециевидных скатов, при этом они не закрывают всю площадь, с торцов здания под наклоном устанавливаются треугольные вальмы. В этом случае появляются типовые элементы – дополнительные накосные стропильные ноги, из которых и формируются торцевые скаты. Соединение диагональных балок может быть различным. Пользуются популярностью как висячие фермы, так и наслонная конструкция, фиксирующаяся к мауэрлату.

Кровля из трапециевидных скатов и треугольных вальм

Если стропила скатов опираются на конек, то накосные ноги при этом должны прилегать к консоли конькового прогона

Очень важно, чтобы выпуск консоли был не менее 100 мм, но и не более 150 мм. Нижняя часть диагональных стропил фиксируется к мауэрлату либо специальной балке на стене дома

Иногда для изготовления стропильных ног используют деревянный брус, в этом случае накосные элементы фиксируются к специальной доске (прибоине), закрепленной на ферме. А вот монтаж к крайней висячей ферме делается посредством шпренгеля. При этом обязательно на балках ног делаются запилы под углом соответствующему наклону вальмового ската.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

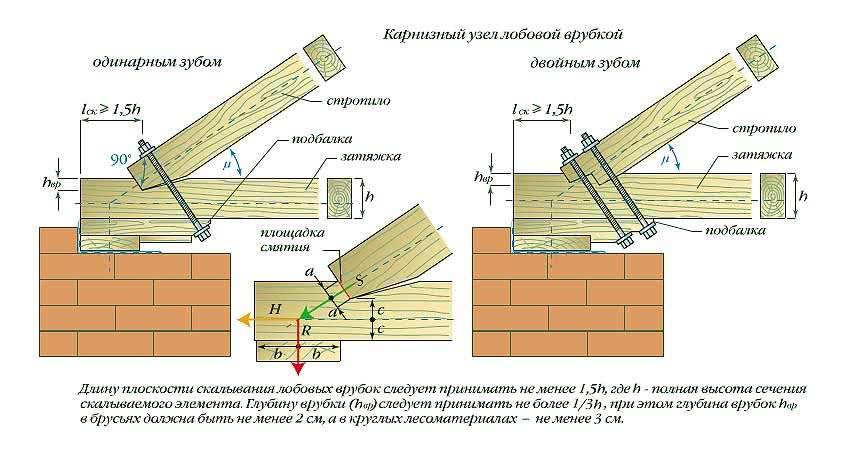

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок. С прибиваемой доской

Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.
В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений

Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.
Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.
Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.
Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.
Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
Отрезать по линиям разметки.
При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции .
Установить стропило на свое место, точно совместив все запилы.
Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:
Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны

Забиваем гвозди

Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее. Забиваем скобой

Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту. Крепление проволкой-катанкой

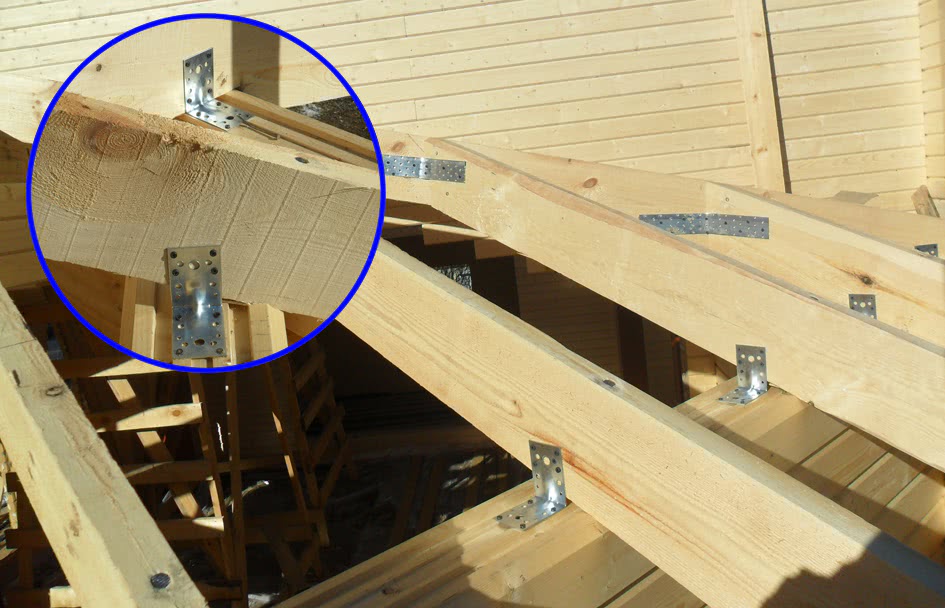

Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости. Крепление уголками

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Последовательность монтажа крыши

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Двухскатная крыша.

Технология возведения крыши:

Стремитесь к тому, чтобы полученная в результате строительства крыша максимально соответствовала всем параметрам, указанным в технической документации. Обязательно проводите дополнительное укрепление конструкции в регионах, где наблюдаются сильные ветра; Коньковая балка устанавливается на подпирающие опоры

Крайне важно, чтобы они были установлены точно по уровню, проконтролировать правильность можно с помощью натянутого строительного шнура; Длина коньковой балки начинается от 11 метров, сама конструкция сборная, состоит она из 4 досок; Стропила должны иметь одинаковый внешний вид и быть выполнены по единому шаблону; Следите за собственной безопасностью при работе на высоте; При работе с мягкой черепицей используется подкровельный ковер либо мембрана. Мы рассмотрели главные моменты, на которых следует сделать акцент во время монтажа кровли в каркасном доме

Главное условие – строго придерживаться последовательности действий, и тогда никаких проблем с монтажом возникнуть не должно. Крыша считается одной из самых легких конструкций, но только не крыша каркасного дома своими руками, видео поможет ознакомиться со всему нюансами монтажа, и не допустить грубых ошибок

Мы рассмотрели главные моменты, на которых следует сделать акцент во время монтажа кровли в каркасном доме. Главное условие – строго придерживаться последовательности действий, и тогда никаких проблем с монтажом возникнуть не должно. Крыша считается одной из самых легких конструкций, но только не крыша каркасного дома своими руками, видео поможет ознакомиться со всему нюансами монтажа, и не допустить грубых ошибок.

Отдавать предпочтение лучше двухскатной крыше, она считается самым оптимальным вариантом для любых регионов

Главное условие длительной эксплуатации – правильный расчет нагрузки и выбор подходящих углов скатов, не менее важно хорошо утеплить кровлю, в ином случае через щели будет выходить все тепло. Теплоизолирующий материал укладывается в несколько слоев

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Стропильный крепеж

Чтобы обеспечить надежное соединение частей стропильной системы, применяются особые крепежные элементы. Стропильным крепежом называются деревянные и металлические изделия, которые применяются при монтаже узлов стропильной системы. В их число входят деревянные элементы:

брусья;
косынки (треугольные накладки);
нагеля;
шипы.

Металлические элементы:

гвозди;
шурупы;
болты в комплекте с шайбами и гайками;
скобы;
хомуты;
накладки;
петли;
ползунки/салазки;
анкеры;
зубчатые пластины;
гвоздевые пластины;
уголки;
перфорированные ленты и т.д.

Выбор стропильного крепежа зависит от требований к прочности узлов конструкции, расчетных нагрузок и конфигурации кровли.

Как собрать стропильную систему?

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность – правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

Внешней прямой скобы.
Металлической угловой пластины.
Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.
