Варианты отделки котельной

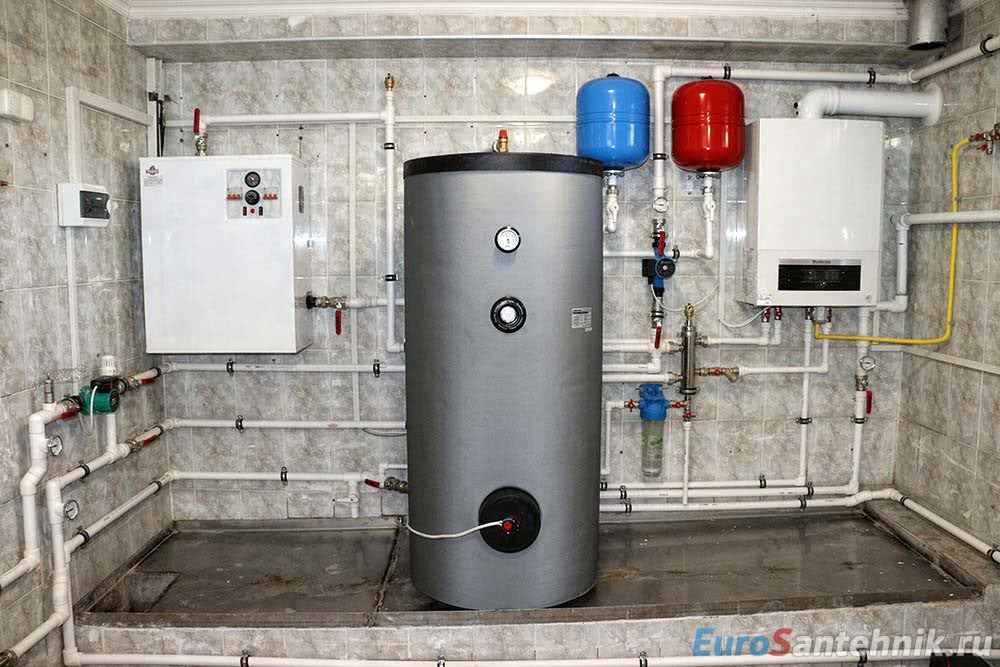

Какое оборудование должно быть установлено

Среди техники, устанавливаемой в отдельно стоящем помещении, должны быть:

  • Система очистки и подготовки воды
  • Бойлер
  • Один иди пара котлов

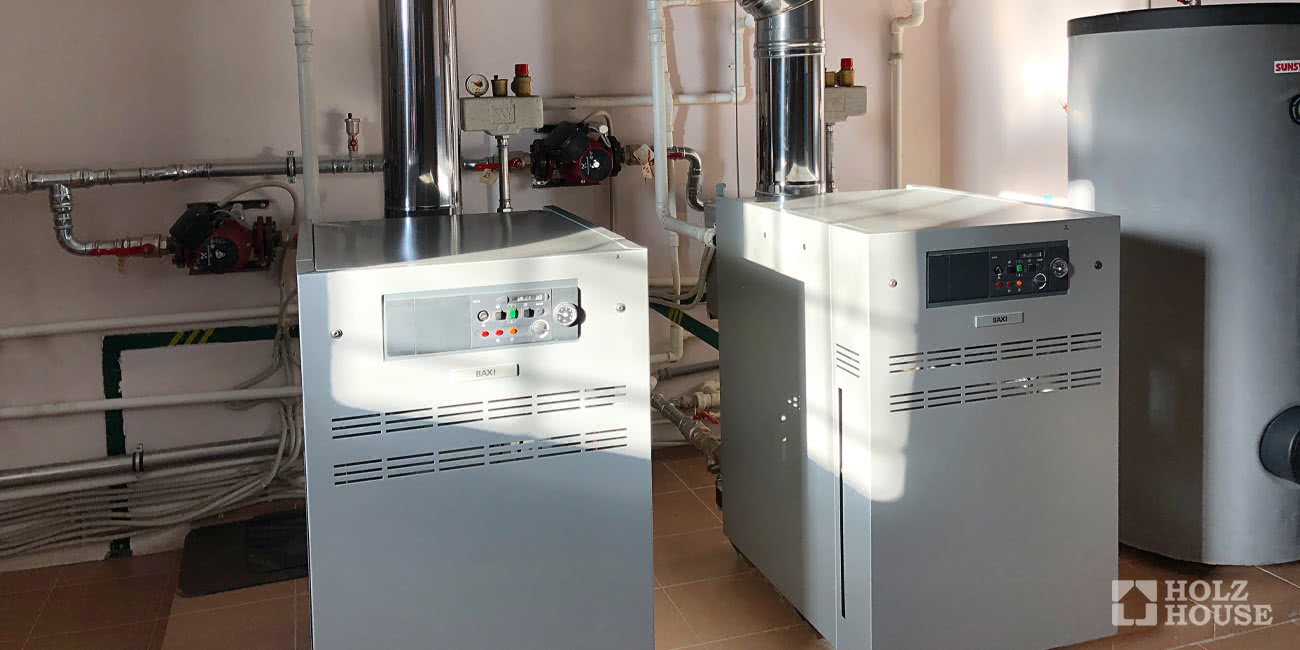

Котлы могут работать независимо или каскадом.

Рядом с котельной, работающей на дизтопливе, устанавливается емкость для топлива (солярки).

К помещению подводится теплотрасса. Сегодня для этого используются не металлические трубы, а коммуникации, изготовленные из полиэтилена, уложенные в теплоизолированной гофрированной трубе с теплоизоляцией. Углублять теплотрассу нужно на 0,4-1,2 метра и сверху засыпать песком.

Ввод в дом следует изолировать, чтобы минимизировать потери тепла, а внутри дома в отведенном для этого пространстве монтируется тепловой узел и производится подключение к внутренней системе отопления.

Началом строительства любых объектов является составление проекта всех работ, в т.ч. и инженерных. И в качестве составляющего звена общего плана выступает проектирование котельной, в процессе которого учитываются эксплуатационные характеристики под потребности объекта, в соответствии с чем подбирается оптимальное оборудование согласно рациональному монтажу всей системы.

Проект котельной для частного или загородного дома в Москве является обязательным условием при строительстве, когда планируется организовать независимую систему отопления.

На этапе проектирования котельной для загородного дома или другого объекта во внимание берутся энергоэффективность отопительного оборудования, экономность агрегатов, безопасность и надежность его функционирования. На основе этих данных подбирается оборудование для котельной установки, обеспечивающее эффективное использование всей нагревательной системы в частном доме, а также осуществляется расчет сметы

В зависимости от используемых энергоресурсов котельная может быть следующего типа:

  • газовая;
  • жидкотопливная;
  • твердотопливная;
  • комбинированная;
  • электрическая.

Котельная может быть размещена:

  • отдельно (на расстоянии от жилого помещения);
  • под котельную может быть отведено одно из имеющихся помещений жилого дома;
  • под котельную может быть возведена дополнительная пристройка к жилому частному загородному дому;
  • котельную можно разместить в специально предназначенном для этого контейнере блочно-модульного типа;
  • на чердаке жилого помещения.

Инструмент и материалы для строительства пристройки

Возведение пристройки к дому для оборудования котельной требует использования инструментов, для инженерных, общестроительных и облицовочных работ, они не являются дефицитными и технически сложными и, как правило, присутствуют в каждом домохозяйстве:

  • лопаты и лом для выполнения земляных работ;
  • бетономешалка, емкости для переноса раствора для заливки фундамента;
  • плотницкий инструмент для выполнения опалубочных работ;
  • набор каменщика: линейки, уголки, отвесы, мастерок, кельма и шпателя для кладочных работ;
  • болгарка, дрель, молоток, плоскогубцы для установки армированного пояса и крепления опалубки для фундамента;
  • бензопила для возведения кровли.

Стеновой материал приобретается по проектным спецификациям по типу и количеству с запасом 10-15 %. Если это будут пеноблоки, то также потребуется клеевая сухая смесь.

Инструкция по обвязке котла

Выполнив монтаж оборудования котельной в подвальном помещении и получив полноценную систему отопления, следует выполнить обвязку котла. При этом нужно предусмотреть, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже пола

Это крайне важно в тех случаях, когда выполняется устройство систем с естественной циркуляцией. Далее можно переходить к основному этапу

  • первым делом выполняем подсоединение к выходному патрубку отопительной трубы. Следует знать, что их диаметры должны быть одинаковыми;
  • перед тем как приступать к работам по монтажу коллектора, следует внимательным образом изучить отметки на его корпусе, чтобы избежать путаницы с прямой подачей и «обраткой». На котел идет отверстие 1,25, а для подсоединения трубопровода предназначено отверстие 1 дюйм. Все другие неиспользуемые выходы должны быть закрыты заглушками;
  • на трубе подачи, согласно инструкции, должно присутствовать устройство, обеспечивающее безопасность низкотемпературных контуров. К числу таковых ,в частности, относится «теплый» пол. Для этого устанавливается трехходовой смеситель. С его помощью можно осуществлять регулировку температуры при подключении других потребителей;
  • циркуляционное насосное оборудование располагается в обратном контуре. При установке оно подсоединяется к коллектору и распределительному клапану;
  • на завершающей стадии работ выполняется установка приборов, посредством которых осуществляется контроль за давлением и температурой. Кроме них размещаются проходной фильтр, краны для балансировки и слива. Наряду с ними выполняется монтаж обратных и воздушных клапанов;
  • действия по обвязке котла у котельных с разным оборудованием могут иметь разный порядок.

Котельная в частном доме

Варианты планирования размещения котельной

Котельное оборудование разделяют на типы, в зависимости от размещения относительно загородного здания: отдельные котельные, котельные в пристройке, встроенные.

  • Отдельные котельные. Оборудование устанавливается в отдельном помещение, присоединяется к загородному зданию с помощью инженерных коммуникаций. Котельная отдельно от дома – самый правильный метод монтажа. Ее работа не будет доставлять неудобств жильцам, так как устройство имеет отдельное помещение от жилой площади.
  • Котельная в пристройке. Котлы размещают в пристройке к зданию. Преимущество в том, что котельное оборудование является и отдельным, и находится вплотную к стенам здания. Пристройка котельной к деревянному дому должна состоять из не горючих стен.
  • Встроенные. Все оборудование монтируется в средине здания. Проект и схему монтажа нужно разработать так, чтобы приложить минимальные усилия для проведения коммуникаций ко всем комнатам. Чтобы работа котла не мешала жильцам, необходимо провести изоляцию шума помещения. Ведь котлы с надувными горелками сильно шумят и приведут к экологическому нарушению здания.

Газовые котлы в загородном здании возможно разместить:

  • в отдельном здании;
  • в отдельном помещении здания;
  • в пристроенном помещении;
  • во внешнем мобильном модуле;
  • на чердаке.

Выбор варианта зависит от площади помещения, его проекта. В новом здании подойдет и цокольное помещение и подвал. Тем котлам, которые работаю на природном или сниженном газе, подвал или цокольный вариант под установку не подходит. Если газовая котельная система переоборудована, а ее площадь не позволяет размещению нового оборудования, тогда нужно заказать проект нового помещения, отвечающего всем нормам.

Рис. 4 Принудительная вентиляция для котельной

Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м 3 . Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

Для эксплуатации модульно-блочной котельной нужно:

  • установить контейнер рядом с домом;
  • подвести электричество (220В);
  • заготовить топливо (твердое или дизельное в зависимости от типа котла);
  • заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.

Отопительный котел

Для отопления частного дома можно использовать различные типы котлов – газовые, твердотопливные или электрические. На установку и эксплуатацию каждого из них предъявляются специфические требования.

Газовый котел

Требования к газовой котельной в частном доме распространяются на геометрические размеры помещения:

  • высота – не менее 2,5 м;
  • площадь – 6 кв. м и более;
  • объем – не менее 15 куб. м.

В строительных нормах оговаривается и площадь остекления окна – не менее 0,3 кв.м на каждый кубометр объема помещения.

Если выполнить такое требование невозможно, недостаток компенсируется вытяжным каналом диаметром не менее 150 мм. Чтобы обеспечить работу такого рода естественной вентиляции, внизу дверного проема оставляется щель шириной 30 мм. Ширина двери также регламентируется – ее допустимый минимум составляет 0,8 метра.

Минимально допустимый коэффициент огнестойкости внутренней отделки – 0,75 ч. Таким требованиям отвечают обычная штукатурка или кафельная плитка.

Котел устанавливается таким образом, чтобы свободный доступ к любой из его сторон был обеспечен. Минимальное расстояние от него до любого предмета мебели должно составлять не менее 700 мм. От напольного покрытия агрегат изолируется при помощи кафельной плитки или листа плоского шифера. Подложка должна выступать по периметру котла на 100 мм.

https://youtube.com/watch?v=7qLQlkcEJdY

На твердом топливе

Природный газ дорожает, поэтому все чаще в частных домах стали устанавливать твердотопливные котлы. Современные модели данного типа характеризуются высокой эффективностью. В качестве топлива используют дрова, уголь, торф и пр.

На котельные , оборудованные твердотопливным котлом, распространяются следующие требования:

  • Диаметр дымохода должен соответствовать диаметру патрубка котла.
  • Твердотопливная котельная в обязательном порядке оборудуется вытяжной вентиляцией. Она рассчитывается следующим образом: на каждый киловатт мощности котла должно приходиться 8 кв. см площади вытяжки. В случае размещения котельной в подвале жилого дома по требованиям этот показатель утраивается.
  • Котел устанавливается на стальной лист. Причем под топкой он должен закрывать не менее 1 кв. м пола. Стены котельной оштукатуриваются, толщина слоя – 30 мм.

Котельная с установленным твердотопливным котлом

В конструкции дымохода должны быть предусмотрены отверстия для чистки и полости для сбора сажи. Данное требование распространяется и на все современные котлы.

Минимальная высота твердотопливной котельной составляет 2,5 метра, площадь – не менее 8 кв. м.

В твердотопливной котельной обязательно размещаются средства пожаротушения.

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

  • наличие окна с форточкой;
  • объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
  • высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

  • окна от 0,5 кв.м,
  • ширина дверного проема от 0,8м,
  • обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
  • наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

https://youtube.com/watch?v=4Uzyya5lFr8

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

  • отопительного котла;
  • бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
  • распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
  • расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
  • группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
  • труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
  • организованный сливной комплекс на случай простоя аппарата;
  • навигация в виде электронной автоматики;
  • система огнеудаления и пожаротушения.

Выбор помещения для котельной

Расположение помещения котельной в брусовом доме проектируется заранее и предусматривает удобство в эксплуатации. Выделяют несколько основных вариантов расположения котельной:

Котельная в отдельно стоящем помещении

Построить для котельной отдельное здание – вариант трудоемкий и требующий дополнительных финансовых затрат, но зато самый безопасный. К тому же, учитывая, что отопительное оборудование производит специфический шум, предпочтительнее вывести его подальше от жилого пространства. В отдельно стоящем помещении правилами безопасности разрешено устанавливать котел мощностью более 200 кВт.

Котельная в пристройке

Расположение котельной в пристройке к дому имеет те же плюсы, что и в случае с отдельно стоящим помещением. Мощность котла также может быть достаточно высокой. Преимуществом пристройки котельной к дому является то, что при таком расположении значительно проще проводить коммуникации.

Котельная в доме

Обустройство котельной внутри частного дома удобно тем, что в помещение можно попасть когда угодно, не выходя для этого на улицу. Это доступный вариант расположения котельной, который можно легко вписать в проект жилого дома из бруса. Котельную можно обустроить в подвале дома или на первом этаже. Цокольный этаж есть не в каждом доме, но при его наличии расположить котельную в цоколе будет практичнее и комфортнее. Такой вариант позволит сэкономить полезную площадь и отделит техническое помещение от жилых комнат. Проще всего сделать котельную на первом этаже дома – рядом с другими хозяйственными и подсобными помещениями

В этом случае важно продумать шумоизоляцию помещения и тщательно соблюсти технику безопасности при строительстве котельной и установке оборудования. Вход в котельную может быть как изнутри дома, так и с улицы

Отопительные котлы небольшой мощности можно разместить даже на кухне.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

  • В помещении не должно быть больше двух отопительных котлов.
  • Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.

Выдерживайте минимальные расстояния при установке приборов

  • Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
  • Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
  • Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
  • Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Требования к обустройству газового котельного оборудования

Для желающих обустроить в жилье котёл минимальной мощности должны знать, что не нужно отдельного помещения для топки. Именно по этой причине обустраиваете газовое устройство в кухонном пространстве, соблюдая требуемые нормативы:

Площадь комната должна быть не менее чем 15 квадратных метров;
Потолочная поверхность более чем два метра;
Оконный проём непременно должен иметь форточку;
Приточно-вытяжная вентиляционная система комнаты;
В настенной поверхности над напольной поверхностью внизу дверного полотна должны иметься отверстия воздухозаборные, которые обеспечивают воздушный приток;
Важно обустроить котёл рядом с настенной поверхностью из материала негорючего.

Для установки газовой с мощностью не менее чем 30 кВт нужно отдельное пространство. Требования к его обустройству в основном зависят от размещения. Поговорим о самых востребованных устройствах.

Обустройство котельной в частном доме

Понимание того, как лучше распланировать котельную, может помочь в процессе постройки. Есть несколько моментов, которые лучше учитывать при разработке проекта.

  1. Должен быть предоставлен постоянный доступ к отопительному котлу, даже если он электрический.
  2. В схемах технической документации на каждое из устройств, установленных в помещении, указано расстояние, по стандартам отделяющее его от стены.
  3. Устройство котельной в частном жилом доме предусматривает, что свет в комнате должен как можно равномернее заполнять пространство.

Возможные варианты компоновки

Чтобы практично разместить агрегаты, важно соблюдать несколько нюансов:

  1. Квадратная планировка котельной – определенно неудачная. Так как часть устройств, необходимых для котельной, должны помещаться вдоль стен, середина такой комнаты будет оставаться пустой.
  2. Напротив, удачным вариантом будет выбрать вытянутое прямоугольное помещение.
  3. Под котельные редко отводятся большие пространства, а значит небольшие или подвесные устройства станут правильным вариантом. Если развесить большинство агрегатов по стенам, под ними еще останется место.
  4. Большие конструкции лучше расставлять по углам, при этом оставляя расстояние до стен.

Чтобы система работала отлажено, экстренные ситуации не настигали, а дом всегда был теплым, достаточно соблюдать требования и рекомендации при строительстве домашней котельной.

Первоначальные действия

Важным является вопрос о том кто может установить котел. Начнём с того, что выполнение ряда работ по установке газового котла требует лицензии. Поэтому следующие работы лучше поручить специальным службам.

Лицензия требуется при выдаче технических условий, разработке проектной документации, также при присоединении к магистрали природного газа.

Все прочие работы вполне возможно сделать самому. Но при установке газового котла требуется наличие специальных технических условий, которые необходимо получать в газовой службе. С ними можно ознакомиться или снять копии, также в такой службе следует сделать заказ проектной документации.

После того, как заказ будет выполнен, необходимо согласование такого проекта в службе газа. Такая процедура является чисто формальной, по её завершению на дом выезжает бригада, которая подключает газовое оборудование к магистрали, затем будет осуществлено составление соответствующего акта.

Далее потребуется самостоятельное выполнение обвязки, затем подключайте систему отопления и прокладывайте электросети. Все эти действия можно экономно сделать самому, либо вызвать сантехника и заплатить ему.

После совершения всех этих действий остается только оформить документы. При этом, следует отметить, что для того, чтобы установить все правильно и правильно оформить, необходимо выполнить некоторые нормативные требования. Ознакомиться с такими вариантами лучше перед началом проведения работ.

Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м3. Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

Модульная котельная мощностью 10 кВт вполне справляется с задачей отопления частного дома и снабжения его горячей водой. Ее можно демонтировать и перевезти в другое место

Для эксплуатации модульно-блочной котельной нужно:

  • установить контейнер рядом с домом;
  • подвести электричество (220В);
  • заготовить топливо (твердое или дизельное в зависимости от типа котла);
  • заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.
