Установка подвесных потолков армстронг: расчет, крепление, сборка

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Устройство системы и главные комплектующие элементы

Конструкция указанной потолочной системы состоит из подвесов, реек, из которых делают ячейки, в них вставляют плитки и светильники.

Плиты

Стандартный размер плиток — 60х60 см, но они могут иметь другие габариты, выбор делают в зависимости от площади помещения, где будут монтировать такую конструкцию. Толщина панелей зависит от материала, из которого они сделаны. Если это минераловолокно, то оно непрочное, поэтому пластины делают толщиной от 12-15 мм.

Плиты могут иметь разные габариты.

Алюминиевые, металлические, ПВХ-пластины более прочные, поэтому и толщина их меньше. Для кухни лучше выбирать моющиеся плитки, т.к. здесь высокая вероятность их загрязнения

Неважно, из чего сделаны панели, сетчатые они или сплошные, их установка выполняется одинаково: заводятся внутрь ячейки и опускаются сверху вниз на Т- или Г-образные профили

Несущий профиль

Основание конструкции — несущий профиль. Длина алюминиевой планки составляет 370 см, она легкая, но прочная. Двойная прошивка профиля обеспечивает его необходимую жесткость. Ширина полки бывает 15 и 24 мм, а ее высота — 38 мм. На планках есть отверстия для фиксации их к стене.

Поперечный

Эти элементы служат для усиления каркаса, создания необходимых ячеек. Если плитка имеет ширину 60 см, то поперечные планки к несущему профилю крепят через 0,6 м. Длина направляющих с прорезями (в них стыкуют планки с замками) — 1,2 м, без прорезей — 0,6 м. С несущими поперечные рейки стыкуются крючковым или щелчковым соединением.

Поперечные элементы служат для усиления каркаса.

Стеновой

Указанные элементы имеют L- или П-образную форму и длину 3 м. Их монтируют по периметру помещения. Это направляющие для подвесной системы, т.е. они выполняют ту же роль, что и при установке гипсокартонных конструкций.

Подвесы

Они необходимы для фиксации профилей. В верхней части подвеса есть отверстие для его крепления к несущей поверхности, в нижней — крючок для удержания планки.

Подвесы фиксируют профиль.

Эти комплектующие бывают таких видов:

1. Зажимные. Самые популярные — подвесы с 2 шпильками, они позволяют легко выставлять требуемую высоту. Недостаток — минимальная их высота 25 см, а это неудобно в квартирах и некоторых офисах.
2. Нониус-подвесы. Предназначены для больших нагрузок.
3. Резьбовые. Используют редко.
4. В виде регулируемых тросиков.
5. Угловые.

Светильники и вентиляционные решетки

Для офисов, учебных, медицинских, торговых заведений подходят штатные светильники. Их размеры соответствуют параметрам плиток, поэтому осветительные приборы просто вставляют в ячейки. Подключение несложное, т.к. большое запотолочное пространство позволяет разместить необходимую проводку, ее помещают в кабель-каналы. В квартирах штатные светильники используют редко, вместо них устанавливают встраиваемые точечные модели.

Вентиляционные решетки в квартирах используют редко. Наличие перфораций в плитах обеспечивает необходимую циркуляцию воздуха в запотолочном пространстве. Если надо сделать дополнительную вентиляцию, применяют штатные вентиляционные решетки таких же размеров, что и модули.

Размеры плитки потолков Армстронг

Потолок, выполненный из плит Армстронг, на сегодняшний день набирает особую популярность при обустройстве подвесных конструкций

Перед тем как приступить к выбору и приобретению, стоит уделять особое внимание размеру потолочной плитки Армстронг

Если рассматривать размеры данного вида строительного материала, то можно отметить следующие габариты:

• ширина – остается всегда неизменной и составляет 600 мм;
• длина – в данном случае размер может составлять 600 мм либо 1200 мм;
• толщина – в продаже можно найти отделочный материал с разной толщиной, на сегодняшний день встречается 8 мм, 12 мм, 15 мм, 24 мм и 25 мм;
• вес изделия на каждый кв. м может составлять в зависимости от выбранного размера – 2,5 кг, 2,7 кг, 3,5 кг, 7,5 кг и 8 кг.

Особенность данного отделочного материала, которую отмечают многие специалисты – уровень влагостойкости, который варьируется в пределах от 70% до 95%. При этом коэффициент звукопоглощения составляет от 0,2 до 0,5. Уровень шумоподавления до 35 дБ

Кроме этого, стоит брать во внимание тот факт, что потолочные плиты обладают светоотражающей способностью, которая в данном случае может достигать 90%. Главным преимуществом является высокий уровень огнестойкости, в результате чего материал не подвержен горению

Все эти факторы выделяют Армстронг от аналогичных материалов.

Установка каркасной конструкции

Первым этапом монтажных работ по обустройству потолков Армстронг является сооружение каркаса.

Порядок работы следующий:

Монтаж периметра. Удобнее всего разметку по высоте осуществлять СНиП лазерным или пузырьковым уровнем длиной от 100 см. Опытные мастера при отбивке высоты периметра используют обратный принцип, предусматривающий проверку ровности пола. Угловые участки оснащаются метками высоты, после чего проводится отбивка линии строительным шнуром. Для этой процедуры потребуется 3 человека.
Обрезка стенового профиля по размеру, с последующей установкой на стены с помощью саморезов в дюбелях. В домах с деревянными стенами для этих целей можно применять гвозди (при условии, что конструкция не будет излишне нагруженная, а частота размещения точечных светильников не будет превышать 1/5 м2).
Подготовка подвесов

Учитывая их важность, экономить на обустройстве этих элементов категорически не рекомендуется. Наибольшей надежностью славятся дюбели из пропилена

Есть также вариант вместо них применить металлические цанги.
Разметив и просверлив отверстия в потолке, проводят нарезку несущего профиля. Соединять его в конструкции нужной длины удобнее на полу, укладывая по периметру вдоль стен. Далее, смещаясь вдоль планки, каждую из несущих планок оснащают подвесами, контролируя уровень провисания натянутым шнуром.
Размещение перемычек в перпендикулярном и параллельном направлении. Для этого применяется одна из двух схем: параллельная или крестовая. Материала для реализации каждого из вариантов уходит примерно одинаково. Что касается трудоемкости, то на обустройство крестовой схемы необходимо несколько больше времени. Прочностные характеристики ее выше, что объясняется преимущественное использование этого принципа на участках размещения коммуникаций или теплоизоляционных плит.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Характеристики металлической подвесной системы Армстронг

1. Подвешенный профиль не выгибается и обеспечивает фиксацию соединяющих узлов без смещения.
2. Конструкция имеет легкий вес и компактную упаковку в сложенном состоянии, что удобно при транспортировке.
3. Профили изготавливаются по запатентованной технологии PeakForm, которая усиливает стабильность и устойчивость всей конструкции.
4. Соединение реек системой SuperLock спроектировано для создания безопасных стыков, которые при установке подтверждаются слышимым щелчком. Поперечные рейки легко снимаются и могут быть закреплены в другом месте.
5. Кромка ScrewStop предотвращает вращение тонких деталей профиля.
6. Подвес обладает значительной торсионной стабильностью.
7. Покрытие реек горячим цинкованием обеспечивает их стойкость к коррозии, насекомым и плесени.
8. Несущая профильная конструкция способна выдерживать значительные нагрузки порядка 170–200 кг.
9. Подвесная система обладает пожароустойчивостью. Конструкция несущей балки подвесной системы Prelude выдерживает в огне 23,5 минуты по сравнению с гипсовым или натяжным потолком, которые обрушиваются за 15 минут.

Несущие балки подвесной системы Prelude

Системы подвеса различаются профилями стыковки с потолочными плитами.

1. Черепичный – Tegular (Easy Elegance, HomeStyle).
2. Скрытая черепица – Flush Tegular (HomeStyle).
3. Квадратный – Square (Metallaire, HomeStyle).
4. Ступенька – Stepped (HomeStyle).
5. Скошенная фаска и желоб – Beveled Tongue and Groove (WoodHaven, HomeStyle).
6. Квадратная фаска и желоб– Square Tongue and Groove (TinLook).

Виды профилей стыковки с плитами

Кроме того, использование подвесной системы позволяет создавать арочные конструкции, позволяя тем самым не ограничиваться плоскими потолками. Радиус изгиба арки контролируется по желанию дизайнера, для поддержки дуги выпускаются специальные четырехвинтовые закрепы, чтобы усилить несущий профиль.

Арочные конструкции с применением подвесной системы

Потолочные карнизы

Очень часто вместе с подвесными потолками устанавливаются потолочные карнизы. Их изготавливают из ПВХ или алюминия. Используются для создания системы крепления штор. Системы карнизов, благодаря большому разнообразию комплектующих, позволяет создать шину, даже, очень сложной конфигурации

Какие комплектующие для потолочных карнизов можно приобрести?

Потолочный профиль. Бывает двух и трехрядным. Изготавливают его,в основном, из ПВХ, очень редко из алюминия. Окрашивается в белый цвет. Закрепляют профиль саморезами или дюбель-гвоздями.

Потолочный профиль

Поворотный профиль. Соединяет потолочные профили под углом 90 градусов.

Поворотный трехрядный профиль

Заглушка это финишный элемент, который устанавливается в последнюю очередь.

Изготавливается из ПВХ.

• Соединитель потолочной планки. Имеет П-образную форму. Служит для соединения потолочных профилей между собой.
• Крючки крепления для штор.
• Багетная планка. Может изготавливаться из различных материалов. Обеспечивает высокую декоративность всей системы, скрывая начинку потолочного карниза.

Багетная планка с шиной

Теперь вы знаете, какие комплектующие потолочной системы армстронг распространены в настоящее время. Из каких материалов они изготовлены, когда их можно использовать. Узнали, какие потолочные панели существуют, а также подробно рассмотрели  системы потолочных карнизов.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Зеркальные потолки Армстронг: инструкция перед выбором

Особой популярностью пользуются кассетные и реечные зеркальные потолки Армстронг. Монтаж прост, уход тоже – это моющиеся потолки, которым сложно найти аналог. Зеркальные пластиковые панели это не стекло, это более гибкая конструкция, поэтому ими можно отделать любой криволинейный элемент потолка.

Вместо того чтобы использовать стеклянные элементы, вам предлагается панель из полистирола, покрытая специальной зеркальной пленкой. Поверхность таких панелей может быть гладкой, а может и ребристой.

Это неплохой и офисный вариант, но и заведениях, требующих большей декоративности он тоже неплох во всех смыслах.

Преимущества

В отличие от старых типов каркаса, новая подвесная система защищена от коррозии и спокойно прослужит положенный ей срок. Помимо этого, новые типы панелей, устанавливаемые на каркас, также перестали бояться влаги. Именно эти факторы стали главным преимуществом подобного оформления перед старыми вариантами. Помимо этого, влагостойкий потолок армстронг имеет и другие преимущества:

• Подвесные системы позволяют использовать запотолочное пространство для размещения в нем самых разных материалов или приспособлений. Здесь легко помещаются воздуховоды систем кондиционирования, проводка и устанавливаются встраиваемые светильники. Здесь же можно уложить слой теплоизоляции или звукоизолирующие материалы.
• Все неровности базовых перекрытий, перепады высоты стен и другие подобные дефекты можно замаскировать новым красивым потолком. При этом, не понадобится проводить сложной подготовки к монтажу покрытия – все работы заключаются в очистке поверхностей и обработке их антигрибковыми составами.
• При необходимости, можно осуществить ремонт покрытия, не разбирая всю конструкцию – достаточно заменить лишь поврежденный элемент. Эта же особенность позволит при желании установить дополнительные светильники или другое оборудование. Разобрав лишь часть покрытия.

Устройство системы

Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.

Потолок Армстронг — один из вариантов

Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.

Устройство потолка армстронг

Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.

Основные преимущества

Установку системы типа Armstrong производят в заведениях общепита, в офисных помещениях, торговых предприятиях, ресторанах, она отлично вписывается в интерьер дома.

Основные преимущества этих подвесных потолков:

• Не требуются предварительные работы по подготовке чернового основания.
• Доступная цена.
• Для потолка Армстронг размеры плитки и ее расцветки представлены в огромном многообразии, что дает возможность осуществить любую дизайнерскую идею.
• Хорошие показатели тепло- и звукоизоляции.
• Есть возможность спрятать вентиляционную систему и инженерные коммуникации.
• Быстрая установка (если это производят специалисты).
• Можно демонтировать и заново установить элементы конструкции, так как она является разборной.
• Легкость ухода и обслуживания. Без защитного слоя панели не рекомендуется мыть, но если их окрасить, то можно выгодно обновить интерьер.
• Если определенные плиты деформированы, нужно лишь заменить поврежденные панели.
• Простой монтаж приборов освещения.
• Открыт доступ в пространство между потолком для выполнения осмотра или ремонтных работ.

Потолки Armstrong имеют множество дизайнерских решенийИсточник stroikairemont.com

Минусов у потолочной системы мало:

• потолок невозможно установить в комнате, которая имеет нестандартную форму;
• снижает высоту приблизительно на 25 см, потому крепление в жилых помещениях не всегда возможно;
• плохо воспринимает высокую влажность, от которой определенные виды панелей раскисают и теряют свой вид;
• потолочная система не сможет уберечь вещи в доме при затоплении с верхнего этажа.

За счет многочисленных достоинств монтаж подвесного потолка Армстронг не утрачивает своей актуальности. Его можно поставить как в доме, так и в офисе.

Основное устройство потолков Армстронг

Устройство подвесных потолков типа Армстронг состоит из:

1. Профилей:

• • несущих;
  • поперечных;
  • угловых.

1. Панелей.
2. Светильников.

Перечень необходимых для монтажа материалов и инструментов

Перед тем, как сделать подвесной потолок Армстронг, рекомендуем запастись необходимыми материалами и инструментами для его монтажа.

Для монтажа подвесного потолка Армстронг потребуются не обычные подвесы, а спицы на специально обустроенных пружинах.

Рассмотрим их конструктивные особенности:

1. на одной стороне спицы находится крючок;
2. на ее второй стороне расположено отверстие (подобие игольного ушка);
3. между этими составляющими расположена пружина. Ее основная функция – обеспечить возможность регулировки расположения профилей и высоту потолка.

Приводим перечень необходимых для монтажа потолка Армстронг материалов и инструментов:

1. Профили для подвесного потолка, специальные подвесы-спицы (о них мы рассказали выше), плитка.
2. Светильники.

1. Дюбеля забивные.
2. Ножницы для резки металла.
3. Перфоратор.
4. Молоток.
5. Болгарка.
6. Плоскогубцы.
7. Уровень.

1. Трассер.
2. Обычный карандаш для разметки.

Монтаж потолка Армстронг своими руками

Перед тем, как приступить к выполнению работы, предлагаем просмотреть видеозапись установка подвесного потолка Армстронг — видео урок позволит более детально рассмотреть все особенности и нюансы, которые не вполне понятны.

Приступаем к монтажу потолка Армстонг.

Рассмотрим устройство подвесных потолков Армстронг и поэтапное выполнение работы:

1. Размечаем потолок. Как говорили выше, разметка позволит правильно рассчитать необходимое количество материала и впоследствии регулировать выставление профилей и готовых панелей.Для этого:

• • С помощью обычного (но лучше лазерного) уровня размечаем горизонтальное положение потолка, выясняем, насколько он станет ниже.
  • Намечаем разметки по углам помещения, впоследствии их соединяем горизонтальными линиями по всему периметру потолка.

• Находим центр потолочной поверхности. С помощью трассера намечаем четыре стороны и делаем в их центральной части отметку. На пересечении всех отметок вырисовывается центр потолочной поверхности.
• Самая короткая линия, которая соединяет противоположные стороны, является контрольной: с ее помощью будем впоследствии крепить направляющие профиля.
• От контрольной оси через каждые 120 см наносим вспомогательные линии.
• На расстоянии 90 см вокруг центра по кругу наносим точки – это места будущего крепления подвесов.

Производим разметку потолка

1. Приступаем к монтажу подвесов и уголков.Для этого выполняем следующие этапы:

• • Прибиваем по уже готовой разметке уголки;
  • Крепим повесы.

https://youtube.com/watch?v=XKVL9gFClag

1. Приступаем к монтажу профилей.Для этого собираем каркас потолка, предварительно закрепив все подвесы:

Устанавливаем направляющие профиля.

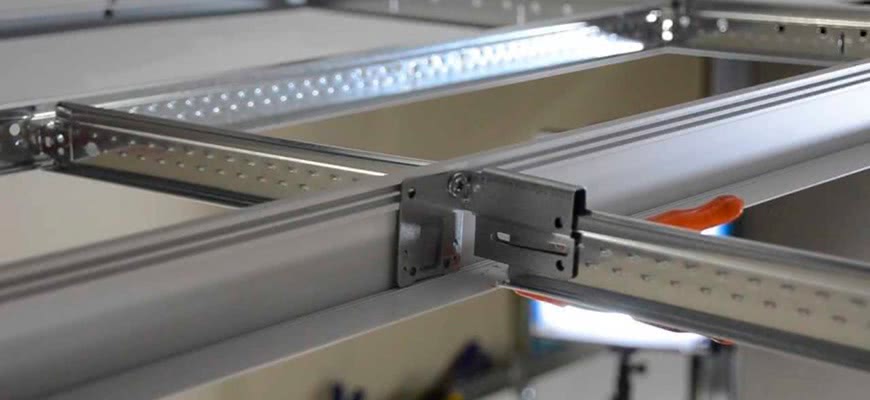

Специальный замок для соединений профилей

Важно проверить, чтобы все концы направляющих профилей легли достаточно устойчиво на уголки.
Приступаем к установке поперечных профилей: их нужно устанавливать с интервалом 60 см.
В тех местах, где запланировали установить светильники, рекомендуем вмонтировать дополнительные подвесы. Данная мера способствует надежному укреплению конструкции.
Итоговый внешний вид после данных этапов – готовая сетка из профилей.

1. Технология устройства подвесного потолка Армстронг позволяет усиливать каркас в тех местах, где будет установлен светильник для подвесных потолков – приступаем к его установке.
   Если не знаете, как это сделать – советуем обратиться к специалистам-электрикам.

2. Завершающий этап монтажа потолочной конструкции – установка панелей (плиток). Данный этап требует аккуратности и внимательности, чтобы исключить появление на плитке пятен и отметин.

Завершающий этап монтажа

Как видим, установка подвесных потолков Армстронг своими силами вполне реальна, важно выполнять все этапы работы в той последовательности, о которой мы вам рассказали
