Как пользоваться мультиметром для начинающих. измерение сопротивления и тока

Оглавление

Единица измерения сопротивления в системе СГС

В системе СГС (сантиметр, грамм, секунда) единица сопротивления не имеет названия, вернее она называется единица сопротивления СГС, обозначается как $ед.{СГС}_R$. Единица электрического сопротивления в СГС ($1\ ед.{СГС}_R$) равна сопротивлению участка цепи, при котором постоянный ток силой 1 единица СГС тока (1 $ед.\ {СГС}_I$), вызывает падение напряжения 1 СГС напряжения (1$\ ед.\ {СГС}_U$). При этом:

\=\frac{c}{см}.\]

Между омом и единицей сопротивления в СГС следующее соотношения:

В расширениях к системе СГС единицы сопротивление называют: статом. Статом — единица измерения сопротивления в системе СГСЭ и системе Гаусса. Это сопротивление проводника у которого при напряжении на концах в один статвольт течет ток один статампер. Обозначают статом как $1stat{\mathbf \Omega }$\textbf{.}\textit{}

В другом расширении системы СГС, СГСМ сопротивление измеряют в абомах($ab{\mathbf \Omega }$). Абом соотносится с омом как:

В системе СГСМ выполняется равенство:

где $abV$ — абвольт; $abA$ — абампер.

Определение

Одна из функций многих типов мультиметров — измерение сопротивления в омах.

Ом определяется как электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в один вольт , приложенная к этим точкам, создает в проводнике ток в один ампер , причем проводник не является источником какой-либо электродвижущей силы .

Ωзнак равноVАзнак равно1Sзнак равноWА2знак равноV2Wзнак равноsFзнак равноЧАСsзнак равноJ⋅sC2знак равнокг⋅м2s⋅C2знак равноJs⋅А2знак равнокг⋅м2s3⋅А2{\ displaystyle \ Omega = {\ dfrac {\ text {V}} {\ text {A}}} = {\ dfrac {1} {\ text {S}}} = {\ dfrac {\ text {W}} {{\ text {A}} ^ {2}}} = {\ dfrac {{\ text {V}} ^ {2}} {\ text {W}}} = {\ dfrac {\ text {s}} {\ text {F}}} = {\ dfrac {\ text {H}} {\ text {s}}} = {\ dfrac {{\ text {J}} {\ cdot} {\ text {s}} } {{\ text {C}} ^ {2}}} = {\ dfrac {{\ text {kg}} {\ cdot} {\ text {m}} ^ {2}} {{\ text {s} } {\ cdot} {\ text {C}} ^ {2}}} = {\ dfrac {\ text {J}} {{\ text {s}} {\ cdot} {\ text {A}} ^ { 2}}} = {\ dfrac {{\ text {kg}} {\ cdot} {\ text {m}} ^ {2}} {{\ text {s}} ^ {3} {\ cdot} {\ текст {A}} ^ {2}}}}

в котором указаны следующие единицы: вольт (В), ампер (A), сименс (S), ватт (W), секунда (s), фарад (F), генри (H), джоуль (J), кулон (C) ), килограмм (кг) и метр (м).

После переопределения основных единиц СИ в 2019 году , в котором ампер и килограмм были переопределены в терминах фундаментальных констант , на ом влияет очень небольшое масштабирование при измерении.

Во многих случаях сопротивление проводника приблизительно постоянно в определенном диапазоне напряжений, температур и других параметров. Их называют линейными резисторами . В других случаях сопротивление меняется, например, в случае термистора , который показывает сильную зависимость своего сопротивления от температуры.

Гласная в единицах килоом и мегаом с префиксом обычно опускается, что дает кило и мегаом.

В цепях переменного тока электрическое сопротивление также измеряется в омах.

Принятые единицы измерения

При использовании закона Ома для практических расчетов все математические вычисления выполняются в установленных единицах измерений для всех 3-х величин:

Сила тока – в амперах (А).
Напряжение – в вольтах (В/V).
Сопротивление – в омах (Ом).

Исходные данные и другие параметры, представленные в единицах, должны переводиться в общепринятые значения.

Действие основных единиц и физическое соблюдение закона Ома невозможно в следующих ситуациях:

Наличие высоких частот, при которых электрическое поле изменяется с большой скоростью.
Низкотемпературный режим и сверхпроводимость.
Сильно разогретые спирали ламп накаливания, когда отсутствует линейность напряжения.
Пробой проводника или диэлектрика, вызванный высоким напряжением.
Электронные и вакуумные лампы, заполненные газами.
Полупроводники с р-п-переходами, в том числе, диоды и транзисторы.

Сила тока

Сила тока возникает при наличии частиц со свободными зарядами. Они перемещаются через поперечное сечение проводника из одной точки в другую. Источник питания создает электрическое поле, под действием которого электроны начинают двигаться упорядоченно.

Таким образом, сила тока является количеством электричества, проходящего через определенное сечение за единицу времени. Увеличить этот показатель можно путем увеличения мощности источника тока или изъятия из цепи резистивных элементов.

Международная единица СИ для тока – ампер. Это довольно большая величина, поскольку для человека смертельно опасными считаются всего 0,1 А. В электротехнике малые величины могут выражаться в микро- и миллиамперах.

Кроме того, сила тока может записываться с помощью основной формулы, когда известны значения напряжения и сопротивления. В числом виде она будет гласить следующее:

I = U/R

Сопротивление

Рассматривая закон ома для участка цепи, нельзя забывать о таком понятии, как сопротивление. Данная величина считается основной характеристикой проводника, поскольку именно сопротивление влияет на качество проводимости. Разные материалы проводят ток лучше или хуже. Это объясняется неоднородностью их структуры, различиями в кристаллических решетках. Поэтому в одних случаях электроны движутся с большей скоростью, а в других – с меньшей.

Собственным электрическим сопротивлением обладают все проводники, находящиеся в твердом, жидком, газообразном и плазменном состоянии. У каждого из них своя характеристика, называемая удельным сопротивлением. Данная величина отражает способность каждого материала к сопротивлению. За эталон принимается проводник длиной 1 м с поперечным сечением 1 м².

По закону Ома на участке цепи эта величина определяется: R = U/I.

Напряжение

Напряжение относится к важным характеристикам электрического тока, протекающего в проводнике. С физической точки зрения, это работа электрического поля, которое перемещает заряд на какое-то расстояние. В электротехнике напряжением считается разность потенциалов между двумя точками участка цепи. На практике эта величина служит для определения возможности подключения к сети потребителей электроэнергии, продолжительность их работы в этом состоянии.

В электрической цепи напряжение возникает следующим образом:

Вначале цепь подключается к источнику тока путем соединения с двумя полюсами. Это может быть генератор или батарея.
На одном полюсе или клемме – избыточное количество электроном, а на другом – их недостает. Первый условно считается положительным, второй – отрицательным.
Электрическое поле источника энергии воздействуют на электроны положительного полюса и самого проводника, заставляя их двигаться в сторону отрицательного полюса и притягиваться к нему. Такое притяжение происходит из-за положительного заряда на этом полюсе, поскольку электроны здесь отсутствуют.
Между обеими клеммами возникает разность потенциалов с определенным значением, что приводит к упорядоченному движению электронов в проводниках и подключенных нагрузках. Постепенно избыток электронов положительного полюса уменьшается, соответственно, снижается и потенциал. Характерным примером служит аккумуляторная батарея. При подключении нагрузки, ее потенциал будет падать, вплоть до полной разрядки. Для восстановления первоначальных свойств, потребуется подзарядка от постороннего источника тока.

При неизменной мощности источника энергии, значение напряжения может быть разным под действием следующих факторов:

Материал соединительных проводников. У каждого свой вольтамперный график.
Количество потребителей, подключенных к сети.
Температура окружающей среды.
Качество монтажа самой сети.

Ом

Все существующие материалы имеют физическую способность к проводимости электрического тока. Эти материалы подразделяются на 2 основные группы:

Изоляторы. Подобные материалы не проводят электрический ток. Из наиболее известных изоляторов можно выделить резину, дерево, стекло, пластик.
Проводники. Эти материалы имеют сравнительно маленькое сопротивление, поэтому свободно пропускают через себя заряженные электроны. В электротехнике используется медь, алюминий, железо, золото.

Ом — это в системе СИ единица измерения электрического сопротивления. Эта способность материалов была открыта немецким физиком Георгом Симоном Омом. Параметр проводимости получил свое специальное обозначение — значок Ома или символ Омега «Ω».

Физика в качестве базовой величины сопротивления использует величину 1 Ом. Сила в 1000 Ом имеет сокращенное обозначение 1 кОм. В зависимости от типа проводника, сопротивление может иметь различные значения. В физике максимальное значение сопротивление — 1 Йоттаом (ИОм), которое равняется 10 в 24 степени Ом. Сколько существует различных производных единиц сопротивления, можно увидеть на рисунке ниже.

По причине часто возникающих ошибок при написании, было принято еще одно обозначение Ом для Европейской системы классификации. Во многих технических руководствах вы можете встретить обозначение «ohm».

Параметр проводимости измеряется не только по системе СИ. Существует система СГС, которая определяет проводимость по параметрам длины, веса и времени. Параметр СГС или сантиметр, грамм, секунда. По данной классификации, электрическая проводимость для СГС имеет обозначение СГСR. Величина указывает сопротивление не всего проводника, а только его отдельного участка, с учетом длины и веса. Также учитывается время прохождения заряда в 1 вольт по этому участку.

СГС и обычная электрическая проводимость сильно отличаются. Так одна единица СГСR равняется 9*10 в 11 степени Ом. Данная система не имеет практического применения в радиоэлектронике, по причине того, что многие расчетные величины безмерны. Она используется при расчетах электромагнетизма в системе Гаусса, а также в электродинамике.

Цветовая

Буквенные и цифровые символы сошли на нет, современная маркировка сопротивления является цветной. А, точнее, состоит она из цветных полосок, которые нанесены по окружности корпуса элемента. Таких полосок может быть от трех до шести.

Именно такое обозначение было создано для того, чтобы легче можно было бы считывать номинальные параметры резистора в независимости от места его установки и положения. Хотя надо сказать о том, что огромное разнообразие цветовой маркировки создает трудности в запоминании цвета оформления. Поэтому в интернете есть много онлайн калькуляторов, с помощью которых можно легко определить характеристики резисторов. В них надо просто вставлять цвета, обозначенные полосками. В результате калькулятор выдаст параметр элемента.

Производим измерение постоянного тока.

Иногда при наладке электронных схем приходится измерять силу тока отдельных элементов, или узлов схем. Процедура эта довольно щепетильная и требует небольших знаний и навыков от радиолюбителя, потому что измерительный прибор включается в цепь последовательно с источником питания. И если произойдет ошибочка при выборе предела измерения — прощай «мультик».

Сектор для измерения постоянного тока расположен под сектором переменного напряжения и разбит на четыре поддиапазона с пределами измерений:

1. 2000 мкрА (микроампер);
2. 20 m (миллиампер);
3. 200 m (миллиампер);
4. 10 А (Ампер).

Здесь есть очень важный момент, который надо знать, и не забывать: при измерении малых токов до 200 мА измерительные щупы располагаются в гнездах как при проведении обычных измерений:

А вот при измерении постоянного тока до 10А, щупы располагаются следующим образом:

Если внимательно посмотреть на рисунок то видно, как к этому гнезду идет линия, у которой в разрыве стоит цифра 10А, указывающая, что именно это гнездо предназначено для больших токов. На этом пределе можно проверить величину заряда пальчиковой батарейки, или использовать мультиметр в качестве амперметра для зарядного устройства.

Для более четкого представления измерения силы тока, я схематично покажу на рисунках как включить мультиметр в электрическую цепь.

На верхнем рисунке показана схема измерения постоянного тока с пределом до 200ma, а на нижнем до 10А. Более подробно о токе написано в статье прибор для измерения силы тока или как измерить силу тока мультиметром.

Числовая и буквенная

Буквы и числа использовались еще в период Советского Союза. Времена эти канули в лета, а вот советские резисторы остались, их до сих пор используют. Для того чтобы разобраться в марках, приведем несколько примеров.

В первую очередь необходимо разобраться с мощностью. Она обозначается в ваттах и зашифрована в марке элемента. К примеру, МЛТ-1. Это резистор металлопленочный, лакированный и теплоустойчивый с мощностью 1 ватт.

С сопротивлением все немного сложнее. Здесь используется буквенное обозначение латинского алфавита, которое определяет разряд.

«R» и «Е» – это измерение в Омах;
«К» обозначает килоОмы (кОм);
«М» мегаомы (мОм).

К примеру, 47Е или 47R – это резистор с 47 Ом. Или 47К – это сопротивление, равное 47 кОм. Или 1М – это один мегаом. Кстати, необходимо отметить, что цифры и буквы могут располагаться и наоборот, то есть, буквы впереди цифр: К47 – это 47 кОм или 470 Ом. Если величина сопротивления является не целым числом, то цифры, как обычно, разделяются запятой: 4,3К=4,3 кОм. В некоторых марках вместо запятой может стоять буква: 4К3=4,3 кОм.

На фотографии ниже можно увидеть именно последнюю маркировку, равную 1 кОм и обозначаемую как 1К0:

Цифровая маркировка на корпусе резисторов.

На сегодняшний день система сокращенного обозначения номинальных сопротивлений резисторов встречается в двух ГОСТах. Старый, который еще никто не отменял — Советский, и второй, даже не знаю, как его назвать, пусть будет, например, Мировой. Буду рассказывать сразу в двух стандартах.

Единицу сопротивления Ом сокращенно обозначают буквами «E» и «R», килоом – буквой «К», а мегаом – буквой «М»:

Сопротивления резисторов от 0,1 до 999 Ом выражают в долях килоома;от 1,0 до 99,9 килоом (кОм) – в килоомах;от 100 до 999,9 килоом – в долях мегаома;свыше мегаома – в мегаомах.

Если номинальное сопротивление резистора составляет целое число, то буквенное обозначение единицы измерения ставят после этого числа, например:

33Е (33 Ома);33R (33 Ома);47К (47 кОм);510К (510 кОм);1.0М (1 МОм).

Если надо выразить сопротивление резистора десятичной дробью меньше единицы, то буквенное обозначение единицы измерения располагают перед числом, например:

R27 (0,27 Ома);К56 (560 Ом);М68 (680 кОм).

А когда выражают сопротивление резистора целым числом с десятичной дробью, то целое число ставят впереди буквы, обозначающей единицу измерения, а десятичную дробь (число после запятой), ставят уже после буквы. Здесь буква заменяет запятую после целого числа.Например:

1R2 (1,2 Ома);1Е2 (1,2 Ома);5К6 (5,6 кОм);1М2 (1,2 мегаома).

Надеюсь, теперь Вам понятно.

Цепи, состоящие из резисторов

Основная статья: Последовательное и параллельное соединение

Последовательное соединение резисторов

При последовательном соединении резисторов их сопротивления складываются

R=R1+R2+R3+…{\displaystyle R=R_{1}+R_{2}+R_{3}+\ldots }

Доказательство

Так как общая разность потенциалов равна сумме её составляющих: U=U1+U2+U3+…{\displaystyle U=U_{1}+U_{2}+U_{3}+\ldots }

А из закона Ома падение напряжения Ui{\displaystyle U_{i}} на каждом сопротивлении Ri{\displaystyle R_{i}} равно: Ui=IiRi{\displaystyle U_{i}=I_{i}R_{i}}

при этом из закона сохранения заряда, через все резисторы идёт одинаковый ток I{\displaystyle I}, поэтому подставляя в формулу для суммы напряжений закон Ома, записываем: IR=IR1+IR2+IR3+…{\displaystyle IR=IR_{1}+IR_{2}+IR_{3}+\ldots }

Делим всё на ток I{\displaystyle I} и получаем: R=R1+R2+R3+…{\displaystyle R=R_{1}+R_{2}+R_{3}+\ldots }

Если R1=R2=R3=…=Rn{\displaystyle R_{1}=R_{2}=R_{3}=…=R_{n}}, то общее сопротивление равно: R=nR1{\displaystyle R=nR_{1}}

При последовательном соединении резисторов их общее сопротивление будет больше наибольшего из сопротивлений.

Параллельное соединение резисторов

При параллельном соединении резисторов складываются величины, обратные сопротивлению (то есть общая проводимость 1R{\displaystyle {\frac {1}{R}}} складывается из проводимостей каждого резистора 1Ri{\displaystyle {\frac {1}{R_{i}}}})

1R=1R1+1R2+1R3+…{\displaystyle {\frac {1}{R}}={\frac {1}{R_{1}}}+{\frac {1}{R_{2}}}+{\frac {1}{R_{3}}}+\ldots }

Если цепь можно разбить на вложенные подблоки, последовательно или параллельно включённые между собой, то сначала считают сопротивление каждого подблока, потом заменяют каждый подблок его эквивалентным сопротивлением, таким образом находится общее (искомое) сопротивление.

Доказательство

Так как заряд при разветвлении тока сохраняется, то: I=I1+I2+I3+…{\displaystyle I=I_{1}+I_{2}+I_{3}+\ldots }

Из закона Ома ток Ii{\displaystyle I_{i}} через каждый резистор равен: Ii=UiRi{\displaystyle I_{i}={\frac {U_{i}}{R_{i}}}}, но разность потенциалов на всех резисторах будет одинакова, поэтому перепишем уравнение суммы токов: UR=UR1+UR2+UR3+…{\displaystyle {\frac {U}{R}}={\frac {U}{R_{1}}}+{\frac {U}{R_{2}}}+{\frac {U}{R_{3}}}+\ldots }

Делим всё на U{\displaystyle U} и получаем общую проводимость 1R=1R1+1R2+1R3+…{\displaystyle {\frac {1}{R}}={\frac {1}{R_{1}}}+{\frac {1}{R_{2}}}+{\frac {1}{R_{3}}}+\ldots }, и общее сопротивление R=11R1+1R2+1R3+…{\displaystyle R={\frac {1}{{\frac {1}{R_{1}}}+{\frac {1}{R_{2}}}+{\frac {1}{R_{3}}}+\ldots }}}

Для двух параллельно соединённых резисторов их общее сопротивление равно: R=R1R2R1+R2{\displaystyle R={\frac {R_{1}R_{2}}{R_{1}+R_{2}}}}.

Если R1=R2=R3=…=Rn{\displaystyle R_{1}=R_{2}=R_{3}=…=R_{n}}, то общее сопротивление равно: R=R1n{\displaystyle R={\frac {R_{1}}{n}}}

При параллельном соединении резисторов их общее сопротивление будет меньше наименьшего из сопротивлений.

Смешанное соединение резисторов

Схема состоит из двух параллельно включённых блоков, один из них состоит из последовательно включённых резисторов R1{\displaystyle R_{1}} и R2{\displaystyle R_{2}}, общим сопротивлением R1+R2{\displaystyle R_{1}+R_{2}}, другой из резистора R3{\displaystyle R_{3}}, общая проводимость будет равна 1R=1(R1+R2)+1R3{\displaystyle {\frac {1}{R}}={\frac {1}{(R_{1}+R_{2})}}+{\frac {1}{R_{3}}}}, то есть общее сопротивление R=R3(R1+R2)R1+R2+R3{\displaystyle R={\frac {R_{3}(R_{1}+R_{2})}{R_{1}+R_{2}+R_{3}}}}.

Для расчёта таких цепей из резисторов, которые нельзя разбить на блоки, последовательно или параллельно соединённые между собой, применяют правила Кирхгофа. Иногда для упрощения расчётов бывает полезно использовать преобразование треугольник-звезда и применять принципы симметрии.

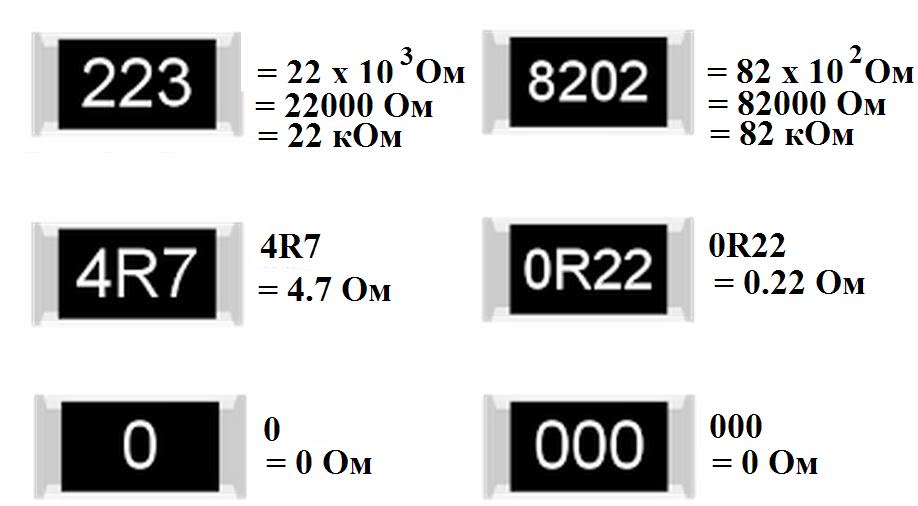

Маркировка SMD резисторов

С маркировкой SMD немного сложнее, размеры SMD резисторов не позволяют нанести на них цветовые кольца либо написать номинал. Поэтому маркируются они 3 или 4 цифрами, кроме резисторов типоразмера 0402. Значения резисторов типа 0402 можно найти в таблице. Остальные имеют следующий порядок маркировки.

Резисторы с допуском до 10 % имеют в маркировке 3 цифры, где первые 2 цифры – это номинал резистора, а последняя – обозначает десятичное значение.

Пример маркировки SMD резисторов:

Резистор с 3 символами

Резистор с 4 символами

Бывают также smd резистор без маркировки, таких резисторов сопротивление равно 0, нужны они просто чтобы заполнить пустое пространство в плате, их еще называют нулевыми резисторами.

Использованием кодов в настоящее время – самый популярный способ маркировки SMD резисторов, основанный на табличных кодах каждого показателя.

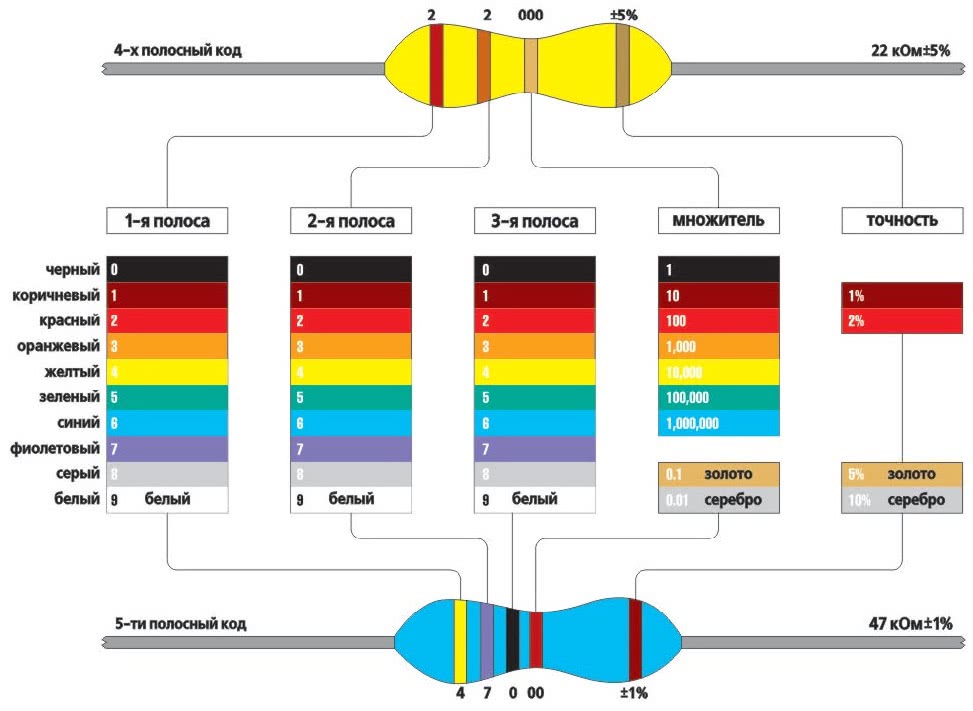

Цветовая маркировка резисторов

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто.

Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны.

Далее считывает номер по полоскам:

- 0-черный;
- 1-коричневый ;
- 2-Красный ;
- 3-Оранжевый ;
- 4-Желтый ;
- 5-Зеленый ;
- 6-Синий ;
- 7-Фиолетовый ;
- 8-Серый ;
- 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Определение омического сопротивления электрическому току

Был экспериментально получен закон, связывающий силу тока и напряжение (закон Ома). Коэффициент в этом законе назвали сопротивлением электрическому току.

Раньше ученые работали только с постоянным током и только со средами, чье сопротивление электричеству не зависит от силы тока, напряжения, времени и условий, то есть постоянно.

Сейчас представления усложнились, но для постоянного тока и постоянного сопротивления по-прежнему верен закон Ома:

[Сила тока, А] = [Напряжение, В] / [Сопротивление, Ом]

Говорят, что проводник имеет сопротивление один Ом, если при напряжении в один Вольт через него течет ток один Ампер.

Ohm — Ом единица измерения сопротивления. Основные понятия электроники

Если любое устройство внутренним сопротивление 1ohm подключено к источнику питания с напряжением 1 Вольт, ток протекающий через устройство будет равен 1 Ампер. Если сопротивление прибора увеличить вдвое, а напряжение источника питания оставить неизменным (1 Вольт) сила тока уменьшится вдвое и будет равна 0,5 Ампера.

Как вы можете видеть чем больше сопротивление тем меньше ток протекающий через проводник (при условии что напряжение сети не изменяется).

На картинке ниже вы можете увидеть задвижку, которая по сути выполняет роль сопротивления в нашей водопроводной системе. Источником тока на нашей схеме является помпа, которая генерирует постоянное давление до задвижки. Когда задвижка практически закрыта, сопротивление очень большое.

Сопротивление протеканию воды очень велико соответственно на выходе сила потока очень маленькая.

Когда задвижка полностью открыта, поток воды очень большой и сильный, так как практически нет сопротивления давлению воды. Для того что бы наглядно понять процесс, вы можете нажать на желтые стрелочки вверх и вниз.

— Стрелочка Resistance (R) Вверх (увеличивает сопротивление — закрывает задвижку) — Стрелочка Resistance (R) Вниз (уменьшает сопротивление — открывает задвижку) — Помпа нагнетающая постоянное давление (Вольтаж)

На анимированной картинке вы сможете увидеть как уменьшается и увеличивается давление на выходе системы. Так же вы можете увидеть что происходит внутри задвижки в правом верхнем углу (задвижка изображена схематически и отмечена красным цветом)

Теперь давайте предположим что задвижка всегда находится в одном и том же положении (задвижка частично открыта). Но теперь мы будем изменять давление которое нагнетает наша помпа. Когда давление (Вольтаж, напряжение) очень большое, поток протекающий через задвижку достаточно велик. Если мы будем уменьшать давление, то и поток воды на выходе системы будет уменьшаться.

Что бы понять наглядно как это происходит, обратимся к анимированным картинкам. Вы можете регулировать давление нагнетаемое помпой с помощью желтых стрелочек вниз и вверх.

На новом рисунке стралки управления обозначены так же как на предыдущем. Обозначены стрелки буквой V (Voltage) и соответственно они увеличивают и уменьшают давление нагнетаемое помпой (или если судить по электрической аналогии, увеличивают и уменьшают напряжение источника питания)

Помните !!!! в нашем примере давление = напряжению. В авто электронике, сопротивление играет жизненно важную роль. К примеру даже при подключении динамиков к вашей аудио системе, вы должны подобрать необходимое сопротивление динамиков, иначе вы можете попросту спалить усилитель.

Так же вы должны запомнить — Сопротивление обратно пропорционально силе тока.

Формула расчета

Расчет электрического сопротивления делается по специальной формуле. Она состоит из следующих значений:

«I» — сила тока, воздействующая на проводник в амперах;
«U» — величина электрического напряжения в вольтах;
«R» — величина электрического сопротивления проводника в омах.

Формула выглядит следующим образом: I=U/R.

Зная рабочее напряжение и силу тока, можно легко вычислить рабочее сопротивление. Например, электрическая печь работает от напряжения 240 вольт, при силе тока 2 ампера.

240/2=120 Ом.

Рабочее сопротивление — определяющий параметр при эксплуатации электрооборудования и его ремонте.

При повышении сопротивления значительно снижается проводимость, а значит и сила тока в цепи. При снижении сопротивления, сильно увеличивается сила тока.

Эти особенности проводников часто используются инженерами. Например, для получения высокой температуры, используется спираль с большим сопротивлением. И наоборот, для того, чтобы загорелась лампа накаливания, используется вольфрамовая спираль с очень низким сопротивлением.

Как известно любое физическое воздействие влечет за собой выделение тепловой энергии. При помощи значения проводимости можно легко рассчитать количество выделяемого тепла или Ватт. Делается это при помощи формулы: Вт=А×Ом.

Резистор.Сопротивление резистора. Маркировка резисторов.

Резисторы — это электронные приборы, оказывающие сопротивление электрическому току.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и применяют для регулирования тока в электрических цепях.

Сопротивление резистора — его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм), которые связаны с основной единицей следующими соотношениями: 1 кОм = 1000 Ом, 1 МОм = 1000 кОм, 1 ГОм = 1000 МОм.

Резисторы могут быть постоянными, то есть обладать неизменным сопротивлением, и переменными, то есть такими, сопротивление которых в процессе работы можно изменять в определенных пределах. Резисторы выпускаются с определенными значениями сопротивлений в широком ассортименте от единиц Ом до десятков МОм.

Резисторы постоянного сопротивления

На принципиальных схемах рядом с условным обозначением резистора проставляют значение его сопротивления.

Сопротивление менее килоома записывают как число без единиц измерения; сопротивления от одного килоома и выше, но менее одного мегаома, выражают в килоомах и рядом с цифрой ставят букву «к»; сопротивления от одного мегаома и выше записывают как число, добавляя рядом букву «М». Например, 10 М (10 мегом), 5,1 К (5,1 килоом); 470 (470 Ом); К68 (680 Ом).

Значение сопротивления обычно указано на поверхности резисторов. Для маркировки малогабаритных резисторов используют буквенно-цифровой код или цветовой код, состоящий из цветных полосок.

При использовании буквенно-цифрового кода сопротивления резисторов обозначают цифрами с указанием единицы измерения. Принято обозначать буквами: R — ом, К — килоом, М -мегаом.

Если значение сопротивления выражается целым числом, то обозначение единицы измерения ставят после числа. Например: 15R — 15 Ом, 47К — 47 кОм, 10М — 10 МОм.

Если сопротивление выражается десятичной дробью, меньшей единицы, то вместо нуля целых и запятой впереди цифры располагают обозначение единицы измерения.

Например: R12 — 0,12 Ом, К27 — 0,27 кОм, М82 — 0,82 МОм.

Если сопротивление выражается целым числом с десятичной дробью, то после целого числа вместо запятой ставят обозначение единицы измерения. Например: 5R1 — 5,1 Ом, ЗКЗ — 3,3 кОм, 1М5 — 1,5 МОм.

Отклонение номинала резисторов

Вследствие несовершенства технологии изготовления резисторов их сопротивление может отличаться от заданного (номинального) значения.

Промышленностью выпускаются резисторы широкого применения с допустимым отклонением сопротивления в ±5%, ±10%, ±20%. Поэтому наряду с номинальным значением на корпусе и в паспорте резисторов проставляются пределы допустимых отклонений.

При этом запись вида 12к ±5% означает, что номинальное значение сопротивления резистора составляет 12 кОм. Действительное же значение может отличаться от номинала, но не больше, чем ±0,6 кОм (на ±5% от 12кОм).

При использовании цветовой маркировки отклонение номинала резистора обозначают отдельной полосой (см. таблицу внизу статьи).
