Как сделать теплицу из полипропиленовых труб своими руками

Оглавление

Особенности

Теплица из полипропиленовых труб – это интересное решение при ограниченной бюджете и любви к сооружению разнообразных конструкций своими руками. Закупка материалов не потребует больших финансовых затрат, а строительство – серьезной подготовки.

Для начала стоит остановиться на том, что собой представляют пропиленовые трубы и чем они отличаются от ПВХ. На самом деле, большой разницы между этими материалами нет. И одни, и другие трубы относятся к пластмассовым. Разница лишь в том, из какого полимера они изготовлены – полипропилена или поливинилхлорида. На эксплуатационных свойствах труб это не сказывается, единственное заметное отличие – в цене.

Полипропиленовые трубы имеют ряд достоинств.

Устойчивость к коррозийным процессам. Пластиковые трубы не подвержены гниению или ржавлению в отличие от изделий из других материалов.
Легкость в работе. Трубы из полипропилена легко гнутся в дугу или режутся. Из них можно создать любой замысловатый каркас. К тому же скрепить профили между собой и установить их в землю тоже достаточно просто.
Малая масса. Полипропиленовые трубы весят мало независимо от того являются они однослойными или многослойными. Это является гарантией того, что без труда можно будет перенести цельный каркас, а не только в разобранном виде.

Долгий срок службы. Изначально трубы из полипропилена предназначены для проведения коммуникаций, в частности водопровода, поэтому им придают повышенную прочность. Не подвергаясь таким нагрузкам, трубы могут прослужить 30–50 лет.
Прочность. Помимо устойчивости к коррозии, такие трубы отличаются стойкостью к перепадам температур. Они не горят, открытый огонь вообще им нестрашен. Кроме этого, каркас из труб сможет выдержать сильный ветер, особенно если сделать основание армированным. Так, материал не поддается деформации под воздействием различных климатических факторов.

Дешевизна. Пластиковые полипропиленовые трубы относятся к эконом сегменту, поэтому на закупку этого материала можно потратить весьма скудные средства.
Привлекательный внешний вид. Обрабатывать дополнительно трубы из пропилена не придется. Они сразу же поставляются со специальным покрытием, которое не только повышает их прочностные качества, но и придает сырью красивый блеск. В итоге и вся теплица на таком каркасе будет смотреться отлично.

Что нужно знать перед началом работ

Перед принятием решения о возведении теплицы нужно учесть несколько общих моментов:

размеры и площадь участка;
выбор места для размещения теплицы на участке (куда попадает больше всего лучей солнца);
размеры и площадь будущего «жилища для растений»;
виды культур, которые планируется выращивать;
будут ли в теплице применяться дополнительные технологии (автополив, освещение).

Наиболее удачное расположение теплицы – с юга на север с отклонением на 15-20 градусов к западу и востоку

Если вы решили построить небольшую теплицу с пластмассовым каркасом, имейте в виду, что пластиковые трубы легко резать, сгибать, клеить и соединять между собой. Для дачных участков обычно используют один из двух типов полимерных труб:

жесткие поливинилхлоридные трубы – их используют для строительства прямых и строгих конструкций: одно- и двухскатных теплиц в виде «домиков»;
гибкие ПВХ и полипропиленовые трубы – из этих материалов получаются арочные, шарообразные и полусферные конструкции либо надстройки над жесткой основой из деревянных или металлических реек.

Какую бы разновидность труб вы ни выбрали, все они будут комплектоваться фитингами – соединительными элементами в виде крестовых или тройниковых разветвителей, переходников и поворотных соединителей.

Также следует определиться с типом конструкции теплицы – будет она разборной или стационарной. В первом случае элементы скрепляются при помощи фитингов и шурупов, а во втором – склеиваются или свариваются «на века».

Парник своими руками из пластиковых труб: особенности конструкции

Для того чтобы сделать парник из ПВХ труб своими руками, потребуется чертеж, или как минимум, эскиз. Проще всего найти подходящую схему в интернете, однако, многие предпочитают начертить ее самостоятельно, создав необходимую конструкцию, идеально подходящую по размерам и расположению на огороде или придомовой территории.

Решив подготовить чертеж парника из полипропиленовых труб своими руками, нужно заранее продумать, какой будет форма каркаса, какого размера должна быть конструкция, а главное – сколько соединительных узлов она будет иметь

Это важно, поскольку они стоят дороже всех остальных элементов. К другим важным аспектам, которые нужно продумать, перед тем как приступить к строительству парника из ПНД труб своими руками, стоит отнести:

тип фундамента, который вы хотите использовать в качестве основания;
выбор материалов, которые планируется применять для возведения и покрытия парника;
места размещения и форму основных узлов;
расстояние, на котором расположены несущие элементы конструкции;
способ крепления деталей между собой и их стыковку.

Полезный совет! Для соединения пластиковых труб между собой можно использовать несколько различных способов, например, можно скрепить их саморезами, склеить, спаять или использовать специальные соединительные фитинги.

Для сооружения теплицы более сложной формы из ПВХ труб, необходимо иметь схему конструкции и придерживаться точных расчетов

Самый простой и доступный вариант для самостоятельного изготовления парника – это арочный каркас из полипропиленовых труб, в качестве укрывного материала, для которого используют пленку. Прямоугольные строения более сложны в возведении и требуют максимально точных расчетов, а также наличия дополнительных ребер для жесткости конструкции.

Еще один важный аспект, который обязательно стоит учесть, перед тем как отдать предпочтение тому или иному типу конструкции – количество стыковочных узлов, которые ослабляют конструкцию. Чем их больше, тем менее устойчив парник к различным воздействиям, в том числе, к атмосферным нагрузкам.

Преимущества парников из полипропиленовых труб

Основное преимущество парника этого типа – небольшие финансовые затраты. При этом теплица из пластика очень легкая. Ее легко можно перенести в любое другое место, не затрачивая много сил и средств.

Ограничений по длине и ширине сооружения нет. Трубы можно удлинять без проблем. И хотя горизонтальная несущая способность пластиковых труб невысокая, то есть они даже под собственным весом могут прогибаться, всегда есть способ установить подпорку из той же трубы.

Такое сооружение прослужит верой и правдой много лет. Конечно, зимой его придется очищать от снега. Хотя арочные модели в этом плане менее опасны, потому что снег на них практически не задерживается.

Это основные преимущества теплицы, сооруженной из полипропиленовых труб.

Видео описание

В видео владелец парника из полипропиленовых труб рассказывает о конструкции теплицы, о ее преимуществах и недостатках, о расходах, которые возникли в процессе сооружения:

Заключение по теме

Большое количество владельцев теплиц и парников, возведенных из полипропиленовых труб, отзываются о них только с положительной стороны. И это понятно, ведь преимуществ у этой разновидности тепличных конструкций немало. Но привлекает еще здесь и тот факт, что такие парники практически не требуют ухода. Это не капитальное строение, оно легкое, но по эффективности использования не уступит более мощным конструкциям.

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Примеры готовых строений

Интересным типом такой конструкции будет теплица под названием «Березка». Она считается одной из наиболее популярных на сегодня и предназначается под покрытие поликарбонатом с толщиной до 4 миллиметров. Такая модель имеет очень продуманную конфигурацию с широким основанием и большой площадью под посадку. А это значит, что можно ее использовать для посадки различных культур: огурцов, помидор, перца и так далее.

Еще один вариант, который также будет интересен – модель «Дачная-2ДУМ». Данная модель теплицы создана под поликарбонат сотового типа, благодаря чему арочная конструкция дает возможность максимально уменьшить количество стыков и попадания влаги внутрь ячеек. Сверху такая теплица покрывается цельными шестиметровыми листами, которые имеют толщину 4 миллиметра. Существует две модификации такой модели – с длиной основания 4,5 и 8 метров. Благодаря своей конструкции эта теплица отлично прогревается в любое время года, что позволяет даже в холодных широтах выращивать культуры с марта по октябрь.

Кстати, данная модель имеет небольшую массу, по причине чего ее просто крепят на грунте.

О том, как сделать парник из полипропиленовых труб, смотрите в следующем видео.

Устанавливаем основу для теплицы

Капитальный фундамент пластмассовой теплице не нужен. Однако рама, которая будет придавать прочности каркасу и сохранять его форму, все же необходима. Мы рассмотрим пример строительства самой простой теплицы в виде арки. В качестве основы для нее можно использовать один из трех вариантов:

доски толщиной 1,5-3 мм;
бруски размером 6 х 12,8 х 12 см и т.д.;
раму из жестких ПВХ-труб.

Желательно обернуть арматуру скотчем, чтобы она не ездила внутри ПВХ-труб

Самый простой и востребованный способ – установка рамы из толстых досок. Как же ее соорудить?

1. Подготовка площадки для теплицы. Удалите с участка слой дерна с небольшим запасом, учитывая длину и ширину будущей постройки. Отступите примерно по полметра от каждой из сторон.

2. Выровняйте площадку при необходимости. При помощи строительного ватерпаса (уровня) определите горизонтальность поверхности. Если на отрезке 2 м перепад высот составляет более 5 см, выровняйте площадку.

3. Соберите прочную раму-основу. Заранее определив размеры теплицы, скрепите доски при помощи 2-3 оцинкованных саморезов или гвоздей. Длина метиз должна быть в 2,5 раза больше толщины доски.

4. Измерьте раму по диагонали. При помощи рулетки измерьте обе диагонали получившейся рамы. Значения должны совпадать, в противном случае следует устранить погрешность.

5. Жестко закрепите раму. Чтобы полученная основа не «ездила» по земле, в каждом углу с внутренней стороны вбейте по стержню из арматуры длиной 70-80 см.

Расчет необходимых материалов

Теплица из ПВХ требует определить точное количество расходного материала

Если каркас планируется покрывать поликарбонатом своими руками, следует принимать во внимание то, что ширина одного листа такого покрытия составляет 2,05 метра

5 сантиметров ширины листа идут на перекрытие стыка, а оставшиеся 2 метра будут закрывать теплицу. Чтобы не пришлось обрезать лишний поликарбонат, длина постройки должна без остатка делиться на 2.

Площадь разбивают на три полосы — две грядки и дорожку между ними. На грядке высаживается два ряда растений, поэтому каждая из них составит примерно 80-110 см. Оптимальная ширина прохода 60-80 см. По такой дорожке удобно ходить с ведрами и лейкой, катать небольшую тележку. В результате проектная ширина всего парника составит 2,2-3 метра.

Длина теплицы определяется по количеству высаживаемых растений, но следует учитывать некоторые нюансы. Устраивать мини-парник меньше 3 метров невыгодно, а для сооружения длиннее 6 метров нужен каркас из дорогостоящих материалов — металлических труб и леса.

К этим показателям добавляют пространство для скапливания горячего воздуха вверху. Для низкорослых растений практично рассчитывать расстояние от поверхности грядки до крыши в пределах 1,8-2,0 метра, а для вьющихся — 2,2-2,4 метра.

Для сокращения количества расходного материала путем уменьшения высоты парника можно устроить грядки ниже уровня земли. В этом случае придется выполнить больший объем земляных работ.

Если выбран арочный тип сооружения, то длину дуги каркаса определяют по такой формуле:

L — искомая длина дуги,

H — высота парника,

B — ширина теплицы.

Для всех габаритов единицей измерения является метр. Общая протяженность труб определяется умножением вычисленной длины на количество используемых дуг.

Число дуг зависит от шага, через который их планируют устанавливать. Для временных сооружений практичнее всего принять параметр равный 0,8-1,0 метра. В случае устройства неразборного парника шаг нужно уменьшить до 0,5-0,7 метра для усиления прочности каркаса.

Кроме определения длины дуг нужно вычислить метраж продольных стяжек. Обычно их бывает пять – по две с каждого бока и одна коньковая. Для крепления этих элементов на крайних дугах используют тройники, а на внутренних – крестовины. Для снижения стоимости каркаса можно применять специальные хомуты.

Под фундамент чаще всего используют деревянные бруски сечением 100 Х 100 мм. Бруски укладывают по бокам теплицы в один ряд, поэтому их общая длина будет равна периметру парника.

Для удобства расчетов составляют чертеж теплицы, на котором записывают расчетное количество материала. После приобретения всего необходимого приступают к сборке.

Как собрать каркас парника из пластиковых труб своими руками

Чтобы сделать раму парника, потребуется нарезать заранее подготовленные трубы согласно размерам, как это указано в чертеже. Для этой цели можно воспользоваться болгаркой или ножовкой по металлу. При этом торцы нужно зачистить напильником.

Начинать стоит со сборки фронтов. Делать это удобнее всего на земле, и затем устанавливать и крепить уже готовые элементы к фундаменту.

С помощью специальных креплений необходимо надежно закрепить пластиковые трубы на равном расстоянии друг от друга

Особое внимание стоит уделить дверям, так как её удобство напрямую связано с комфортом вашего использования. Для того чтобы собрать двери, вам потребуются 2 вертикальные и 3 горизонтальные детали, а также 4 уголка и 2 тройника, которые послужат для соединения всех элементов

Две вертикальные стойки, высотой примерно 2-2,1 м будут использованы для создания проема, на одну из сторон которого будут закреплены петли. На этом этапе также потребуется один из поперечных элементов, шириной 50-70 см.

Затем берем ПВХ трубу, длина которой соответствует длине арки, и надеваем на нее все имеющиеся тройники таким образом, чтобы расстояние между ними соответствовало ширине проема. Проем закрепляем на тройниках.

Полезный совет! Используя тройники, можно существенно укрепить прочность конструкции. Для этого, достаточно надеть 2-3 штуки на фронтальную арку и закрепить на них дополнительные горизонтальные ребра жесткости.

Для того чтобы укрывной материал не провисал между трубами, можно натянуть проволочную или пластиковую сетку и закрепить ее с помощью стяжек

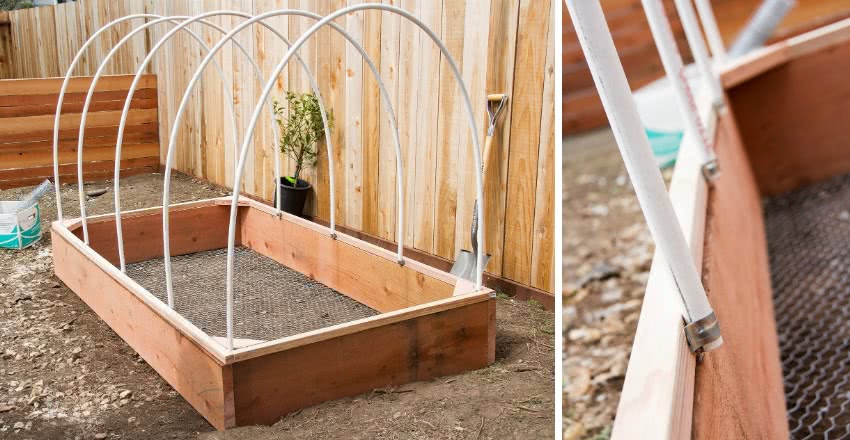

Для того чтобы теплица стояла прочно, в землю вбивают арматурные пруты, толщина которых 8-12 мм. Делать это нужно с внешней стороны фундамента, забивая их на глубину от 30 до 70 см. При этом, снаружи должно остаться не менее 50-80 см прута. Расстояние, которое следует при этом соблюдать, не должно превышать 1 м. Обычно оно равно от 60 до 90 см.

Нарезав все трубы до подходящего размера, один из её концов надеваем на прут и загибаем таким образом, чтобы второй конец можно было надеть на второй прут, находящийся с противоположной стороны фундамента. Со второй стороны эту процедуру нужно повторить.

Полезный совет! Для обеспечения прочности крепления, можно использовать широкие полимерные хомуты или специальные оцинкованные скобы, которые помогут надежно прикрепить дуги к фундаменту. Этим же способом можно воспользоваться для крепления фронтонов парника.

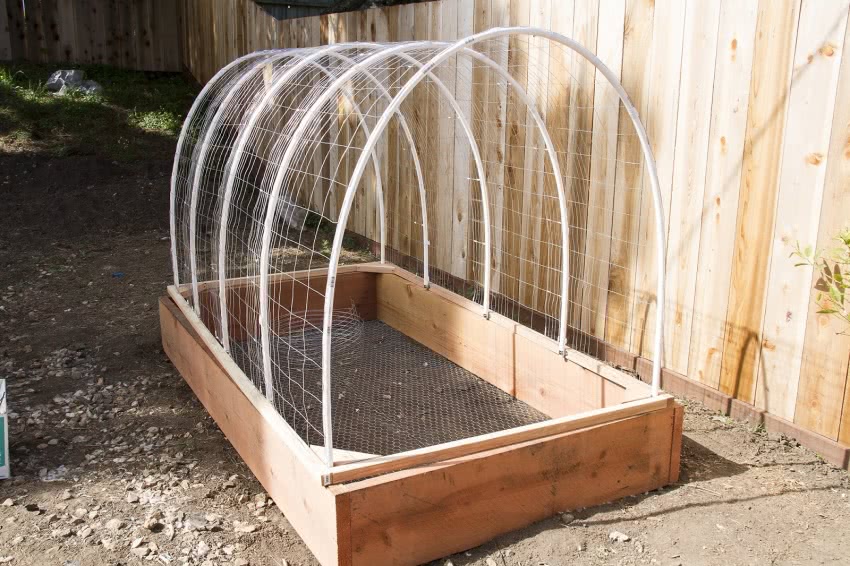

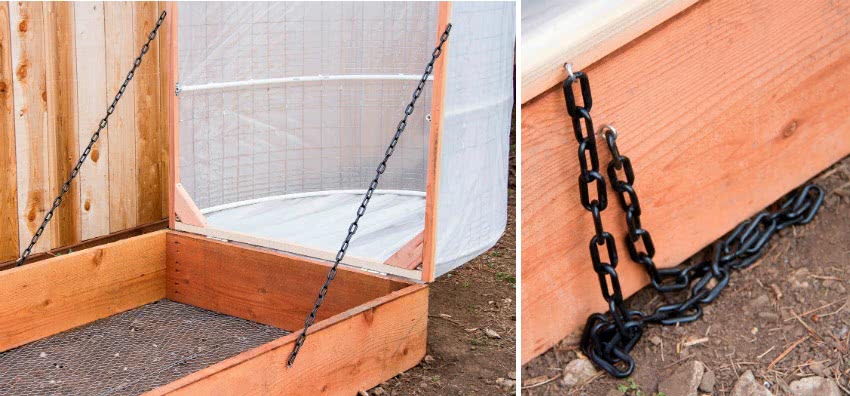

Для удобства, низкий парник можно сделать с открывающимся верхом, закрепив две части с помощью веревки и цепи

После этого останется лишь придать каркасу цельную форму, скрепив его при помощи поперечных элементов. Для этого ПВХ трубы нарезают так, чтобы их размер соответствовал длине теплицы, а затем фиксируют их при помощи пластиковых хомутов. Обязательно, чтобы одна такая дуга была расположена в центральной, самой верхней части дуги. Также, не лишними будут и дополнительные боковые перекладины с каждой стороны.

По тому же самому принципу, по которому были сделаны двери, делают и форточки, предназначенные для проветривания. После этого остается лишь обтянуть каркас парника из ПНД труб пленкой или обшить поликарбонатом.

Устройство каркаса теплицы

Следующим этапом монтажа теплицы из труб своими руками является устройство каркаса – задача, на первый взгляд, сложная, но вполне решаемая и под силу любому хозяину. Делается каркас теплицы из ПВХ трубы, как мы уже решили. Главной особенностью этой трубы является отсутствие необходимости привлечения сварщика, услуги которого стоят недешево. Достаточно иметь простое устройство для пайки пластиковых труб, а его даже можно одолжить у соседа или арендовать на базаре на пару дней.

Вставлять трубы мы будем в забитую ранее арматуру или в стальные прутья, но предварительно надо трубу сварить посредине, где будет устанавливаться крестовина, создающая дополнительное ребро жесткости.

В местах соединения труб используются тройники. Вставляем согнутые трубы и делаем так несколько раз, в зависимости от количества дуг. Соединяем дуги между собой крестовинами, увеличивая, тем самым, прочность конструкции. Закрепляем конструкцию снизу, прикрутив ее при помощи саморезов и хомутов к деревянной основе.

Как видите, особых сложностей еще нет, но они могут возникнуть при устройстве дверей и окон. Для этого от основания с двух сторон проводим вертикальные линии и делаем отметки на дуге. Для крепления используем косые тройники, хотя можно сделать это и при помощи деревянных реек, но в этом случае страдает внешний вид конструкции.

Какие трубы подходят для строительства парника

Если речь заходит о пластиковых трубах, то подразумеваться могут изделия из разных материалов: поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена (ПНД и ПВД) и т.д. У них много схожих характеристик, но есть и отличия, влияющие в первую очередь на выбор области применения.

Основное назначение таких труб – монтаж магистралей для перекачивания различных жидкостей от питьевой воды до нефтепродуктов. Одни из них лучше других переносят высокую температуру, другие отличаются большей механической прочностью

Но все эти и прочие параметры важно учитывать только при использовании таких труб по их прямому назначению.

Для изготовления теплиц и парников подходят практически все виды пластиковых труб, но чаще всего применяют ПП и ПВХ, так как сделать парник из полипропиленовых труб обойдется намного дешевле, а конструкция будет более устойчивой за счет жесткости или большой толщины стенок изделий. Полиэтиленовые трубы этими качествами не обладают.

Однако обычные белые трубы ПП постепенно разрушаются от воздействия ультрафиолета. Для теплицы лучше брать серые с УФ-фильтром или защищать обычные слоем краски.

Полипропиленовые трубы разного диаметраИсточник recyclingprom.ru

На выбор влияют и другие параметры:

Гибкость труб – необходима для создания конструкций из дуг

Ею в большей степени обладают изделия из полипропилена, тогда как сделать теплицу из труб ПВХ проще с вертикальными стенами и скатной крышей благодаря их жесткости;

Диаметр – трубы сечением более 25 мм согнуть в стандартную дугу довольно трудно;

Длина – она тоже подбирается в зависимости от формы и размеров будущей конструкции, что особенно важно для арочных парников: проще, быстрее и дешевле сделать дугу каркаса из одной цельной трубы, а не из 2-3, которые придется стыковать;. Способ соединения

Полипропиленовые трубы сваривают специальным паяльником с использованием недорогих фитингов из того же материала, а поливинилхлоридные соединяют склеиванием. Для ПП можно использовать и разъемные резьбовые фитинги, но стоят они недешево. В то время как ПВХ для устройства парникового каркаса склеивать не обязательно, так как герметичность соединений здесь не нужна. Можно просто собрать конструкцию и для надежности закрепить стыки саморезами вместо клея

Способ соединения. Полипропиленовые трубы сваривают специальным паяльником с использованием недорогих фитингов из того же материала, а поливинилхлоридные соединяют склеиванием. Для ПП можно использовать и разъемные резьбовые фитинги, но стоят они недешево. В то время как ПВХ для устройства парникового каркаса склеивать не обязательно, так как герметичность соединений здесь не нужна. Можно просто собрать конструкцию и для надежности закрепить стыки саморезами вместо клея.

При необходимости саморезы можно выкрутить и разобрать каркасИсточник remoo.ru

В случае изготовления временных парников небольшого размера на рекомендованный способ соединения не обращают внимания, так как сделать теплицу из пластиковых труб своими руками можно, соединяя узлы скотчем, электромонтажными стяжками или проволокой, фиксируя ими элементы в местах их пересечения. Разборные конструкции можно соединять длинными мебельными болтами, просверливая под них сквозные отверстия сразу через две трубы в месте их пересечения.

ПНД-трубам также находят применение при изготовлении пленочных мини-парников для выращивания рассады или укоренения черенков. Высокое сооружение из них не построить, а временно укрыть грядку на период заморозков вполне можно, используя обрезки, оставшиеся от прокладки водопровода.

Дуги из труб ПНДИсточник maja-dacha.ru

Независимо от вида полимера, из которого сделаны трубы, все они выгодно отличаются от металлических более доступной ценой, удобством транспортировки, устойчивостью к коррозии и долговечностью без применения дополнительных защитных средств. А их малый вес упрощает работу по строительству каркаса и позволяет легко переносить готовое сооружение с одной грядки на другую. Конечно, если это позволяет делать конструкция теплицы.

Расчёт необходимого количества материала

Даже такая простая конструкция, как парник, требует точных расчётов. Основными материалами для этого сооружения будут трубы из полипропилена, а также полиэтиленовая плёнка или пластины сотового поликарбоната. На сегодняшний день в интернете существует множество онлайн-калькуляторов, с помощью которых легко, быстро, но не совсем точно можно рассчитать требуемые конфигурации фигур и объёмы материала. Однако если вы хотите получить точные размеры, а следовательно, не затрачивать лишние средства, можно провести несложные вычисления самостоятельно. Всё, что потребуется — это вспомнить один из уроков геометрии из учебника 7 класса или воспользоваться приведённой ниже инструкцией. Самым важным в данной ситуации будет определить точное количество труб, необходимых для создания дуг арочной конструкции.

Для этого нам пригодится теорема Пифагора и формула Гюйгенса для расчёта длины дуги:

Из подготовленных ранее чертежей и схем берём будущую ширину конструкции и её высоту. Этого достаточно, чтобы сделать необходимые вычисления. На нижеприведённой схеме видна дуга, в которой размещены два прямоугольных треугольника. В них нам неизвестно значение гипотенузы — стороны, обозначенной буквой m. Чтобы её определить, мы применяем теорему Пифагора. Это выглядит следующим образом: m = √b²+a²=√220²+150²=√70900=266,27.
Теперь воспользуемся формулой Гюйгенса, которая выглядит следующим образом: L≈2∙m+(2∙m-M)/3. Подставив значения, получим точную длину одной дуги, необходимой для нашей конструкции: L≈2∙266,27+(2∙266,27–300)/3 = 532,54+(532,54–300)/3 = 532,54+232,54/3 = 532,54+77,51=610,05 см.
Находим общую длину полипропиленовых труб всех дуг в конструкции. Для этого необходимо длину одной дуги умножить на их количество в каркасе. Всего у нас будет 6 дуг через каждые 90 см. Подставляем значения: 610,05∙6=3 660,3 см.
К полученному значению прибавляем длину поперечных трубок для усиления каркаса. Так как парник имеет длину 600 см, а трубок нужно три штуки, то дополнительно потребуется 600∙3=1800 см трубы. Тогда общее количество полипропилена будет равно 1 800+3 660,3=5 460,3 см.
Определяем площадь листов поликарбоната для покрытия всей конструкции. Длину дуги умножаем на длину конструкции: 610,05∙600=366 030 см2=36,6 м2. В розничной сети можно купить стандартные листы поликарбоната размером 2,1 х 6 м (площадь 12,6 м2). Для нашего парника потребуется три таких листа.

Необходимые инструменты

Для возведения арочной конструкции парника из полипропиленовых труб не обойтись без использования следующих инструментов:

Штыковой и совковой лопаты.
Ножовки по металлу или болгарки.
Напильника.
Острого ножа.
Паяльной лампы.
Электрической дрели.
Шуруповёрта.
Молотка или кувалды.

Трубы ПВХ и способы их соединения

ПВХ-трубы предназначены для монтажа систем холодного водоснабжения и могут эксплуатироваться при температуре до +65 градусов. Благодаря гибкости и большому разнообразию соединительных элементов, из них легко собрать теплицу любой конфигурации.

Для теплиц используют ПВХ-трубы диаметром от 20 до 32 мм, они обеспечивают необходимую жесткость каркаса. Стандартная длина труб может быть 1, 2, 3 или 6 метров.

Трубы ПВХ

Соединять ПВХ-трубы для теплицы можно несколькими способами:

с помощью хомутов, стяжек;
на мебельные болты по предварительно просверленным отверстиям;
на клей.

При соединении труб на хомуты или болты теплицу можно полностью разобрать и перенести на другое место, обеспечив севооборот. Таким способом чаще монтируют пленочные теплицы и парники. Пленку на зиму обычно снимают, чтобы избежать ее повреждения снегом и ветром, заодно разбирают каркас.

Один из способов крепления ПВХ труб

Клеевое соединение получается неразборным, но более прочным. Его рекомендуется использовать для теплиц, установленных на фундаменте и оставляемых на зиму. Покрывают такие теплицы, как правило, поликарбонатом – он служит не менее 5-7 лет и не требует ежегодной замены.

Соединительные элементы для ПВХ-труб, используемые при монтаже теплицы:

уголки, позволяют осуществить крепление взаимно перпендикулярных элементов;
тройники – соединяют три трубы в одной плоскости или под углом (одноплоскостные тройники могут иметь угол 45, 66 и 90 градусов);
крестовины, для соединения четырех трубных элементов.

Фитинги для ПВХ труб

Количество и вид используемых фитингов зависят от конструкции теплицы, а также выбранного типа соединений.

Порядок соединения труб и фитингов на клей

Соединение производят на клей Тангит PVC-U или его аналог. Этот клей обеспечивает прочное крепление деталей и быстро застывает, поэтому монтаж не займет много времени.
