Какого сечения должен быть провод для розеток?

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка — устройство, на котором сосредоточена нагрузка сети

Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания

Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
2. Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
3. Незаметный разрыв провода в стене. В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

По материалу проводников

Алюминий

К плюсам алюминиевых проводов можно отнести только низкую цену — пожалуй, это все.

Минусов значительно больше:

• Недостаточная механическая прочность. На изгибах такие жилы (даже изолированные) легко ломаются. Это существенно усложняет монтаж проводки в квартире.
• Низкая электропроводность. Для одной и той же цепи придется использовать алюминиевый провод большего сечения, чем медный.
• Быстрое окисление металла. Следовательно, соединять (сращивать) проводники можно только с помощью контактных колодок.

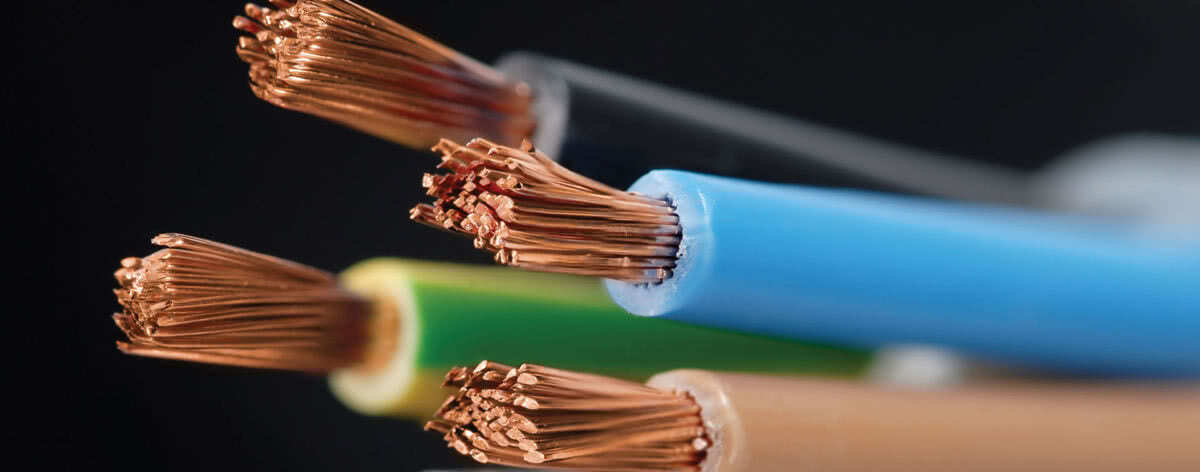

Медь

Плюсы:

• Прочность.
• Достаточная эластичность жил. Такой кабель несложно проложить по трассе с любой конфигурацией.
• Возможность соединения проводников несколькими способами.
• Высокая электропроводность.

К минусам медного провода, теоретически можно отнести тот факт, что кабеля (провода) с медными жилами стоят дороже, чем их аналоги с алюминиевыми. Но в перспективе, с учетом долговечности такой проводки в квартире, затраты на продукцию вполне окупаются.

Виды защитной оболочки

Для проводки в квартире используют только защищенные жилы. Оболочка для них может быть выполнена из:

• Резины;
• Полиэтилена;
• Поливинилхлорида (ПВХ);
• ПВХ-пластиката.

Резина отличается высокой эластичностью. Ее можно сильно растянуть, а когда сила, растягивающая ее, исчезнет, резина вернет свою прежнюю длину. Материал не пропускает газ и воду, поэтому он считает отличным изолятором. Для проводки используют и синтетический, и натуральный каучук.

Полиэтилен – белый или сероватый материал, обладающий высокой твердостью. Жирноватая изоляция обладает термической пластичностью. Провода, заключенные в нее, могут нагреваться без последствий до 100 градусов.

ПВХ – твердый материал, устойчивый к агрессивным средам. Ему не страшны щелочи, кислоты и минеральные масла. Провода с ПВХ защитой хороша там, где больше ценится механическая прочность оболочки.

ПВХ-пластикат включает в свой состав маслянистые жидкости, придающие пластичность. Преимуществом такой изоляции является то обстоятельство, что горение пластиката останавливается, если вынести его из огня. Окраска оболочки стандартная: красная, черная, белая, синяя или желтая.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм2. Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется установка розетки для электроплиты (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно подобрать соответствующий автомат, предназначенный для электрического тока в 32 А (напряжение 7.3 кВт). При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру

Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв

мм.

КАК ПОДКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО

Электрика » Электроснабжение » Подключение электричества

Здесь будут рассмотрены технические вопросы как подключить электричество к дачному или частному дому.

Подразумевается, что все необходимые разрешения и согласования имеются. В противном случае Вам нужно решить ряд организационных вопросов, описанных на этой странице.

ВНИМАНИЕ! Все работы следует производить с соблюдением правил безопасности, при снятом напряжении питания и принятых мерах по недопущению его случайного включения. Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто

Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто

Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто.

Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они.

Электрические провода, подходящие к столбу, можно разделить на магистральные (идущие от трансформатора, подстанции) и провода снижения (подающие электричество непосредственно конечному потребителю — здесь их три: П1, П2, П3).

Первые идут через столб транзитом — пришли и ушли, если, конечно, столб не крайний, оставшиеся — это провода снижения.

Как правило, от трансформатора на дачах идут четыре провода — один из них нулевой, остальные фазовые (см. подробнее). Для подключения напряжения 220 В нам нужна одна фаза и ноль (рис.1).

Дальше, все будем рассматривать для одного потребителя, например, П1.

Подключив фазу и ноль снижения к магистрали (как технически это реализовать — несколько позже), в соответствии с новыми требованиями электросетей мы должны установить счетчик непосредственно на столбе.

Для этого используется электрический щиток, естественно, уличного исполнения. В нем устанавливается электрический счетчик BW, перед ним также можно установить автомат защиты S, при условии, что все точки электрических подключений могут быть опломбированы. Здесь про подключение электрического счетчика написано более подробно.

Провода, идущие к дому на Вашей даче можете подключать к внутреннему щитку и необходимым потребителям электроэнергии.

Здесь написано про схему электропроводки, правда для квартиры, но она принципиально от дачи или частного дома ничем не отличается.

Теперь про то, как закрепить и подключить электрические провода. Их крепление производится про помощи специальных зажимов:

Клиновой зажим. Думаю все ясно. К столбу он крепится скобой 1. Провод вставляется в соответствующий паз, фиксируется клиньями 2. Стрелкой указано направление приложения силы, обеспечивающей его зажим.

То есть более длинный участок, например идущий к соседнему столбу или от столба к дому (участку на даче) должен располагаться по рисунку ниже.

На фото 4 приведен другой тип зажима:

Фиксация здесь обеспечивается затяжкой болта.

Остается обеспечить электрическое соединение проводов, идущих от столба к дому.

Для этого подойдет прокалывающий зажим. Он имеет два канала — сквозной -1, который надевается на магистральный провод без его разрезания и зачистки. В отверстие 2 вставляется провод снижение, идущий через щиток к дому (даче).

После затяжки болта 3 получается надежное электрическое соединение. Еще раз повторю — зачищать провода не надо.

Может возникнуть вопрос — как обеспечить переход от СИПа к электропроводке внутри дома. При использовании в качестве снижения провода СИП 2Х16 проблем не будет, поскольку его можно непосредственно подключить к входным клеммам счетчика (автоматического выключателя).

На что еще следует обратить внимание?

• Сечение провода снижения должно соответствовать суммарной нагрузке всех дачных (домашних) потребителей энергии.
• При подключении потребителей «к столбу» следует равномерно распределять нагрузку между фазами во избежании их «перекоса».

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

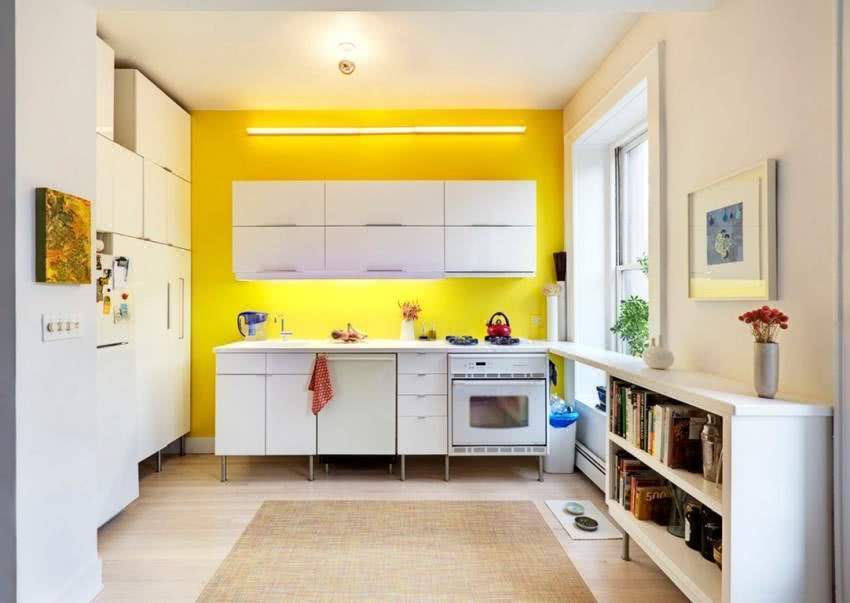

Рабочая зона на кухне

Например, вы знаете, что на столе будет стоять: чайник, микроволновка, гриль и кухонный комбайн.

• Чайник – 2,2 кВ.
• Кухонный комбайн – 1 кВ.
• Гриль – 2,5 кВ.
• Микроволновка – 1,5 кВ.

Важное отступление: обычные бытовые розетки рассчитаны максимум на 16 ампер, при переводе в потребляемую мощность – это не более 3,45 кВ

Для розеток я использую провод максимум 2,5 миллиметра квадратных. Итого, 5 киловатт мощности. Максимум 2 сильно нагруженных розетки на 1 проводе.

Поэтому необходимо создать группы: например, 2 розетки будет подключено к 1 кабелю, и туда подключится чайник и кухонный комбайн. Чайник потребляет 2,2 киловатта и комбайн максимум 1 киловатт. Итого 2,2 киловатта, хватает с запасом! Ничего греться не будет.

Затем, гриль потребляет 2,5 кВ., а микроволновка 1,5 кВ., итого получается 4 кВ. Отлично, это ещё 2 розетки и ещё одна отдельная линия, которую мы ведем напрямую с щитка.

На кухне также есть и второстепенные потребители, такие как холодильник, телевизор, блендер и прочее. Для них лучше провести отдельную линию. В сумме нагрузка не превысит 5 кВ.

Правила электробезопасности

Сам рабочий процесс переноса розеток своими руками в новое место не представляет каких-либо организационных или технических сложностей. Основная опасность заключается в работе с электропроводкой и другими элементами сети.

Как правильно перенести розетку:

• Для подключения розеток в квартире или частном доме должен использоваться силовой кабель ВВГ, минимальное сечение которого составляет 1,5 мм2.
• В соответствии с нормативными документами, укладка кабеля выполняется строго по горизонтали или вертикали. Горизонтальные линии отступают от уровня потолка на 20 см, а от карнизов и балок – на 10 см. Вертикальные линии располагаются на расстоянии 10 см от углов помещения, а также от оконных и дверных проемов.
• Расположение электророзеток от пола допускается на высоте 30-80 см. Минимальное расстояние от газовых плит, радиаторов отопления, металлических трубопроводов составляет 50 см.
• Места соединений и ответвлений размещаются в распределительных коробках.

До начала переноса нужно точно установить места размещения распределительных коробок и особенно той, от которой шли провода к старой розетке. Кроме того, следует уточнить металл, используемый в жилах старой проводки. Специалисты рекомендуют составить предварительную схему электропроводки, с отметкой размещения старых и новых точек и кабельных линий.

Часто возникает вопрос, сколько стоит работа по переносу. Стоит отметить, что стоимость находится в пределах 500-700 рублей, в зависимости от степени сложности и необходимости устройства штроб.

Перенести розетку из одного места в другое можно разными способами. Все будет зависеть от того, какая мощность будет у подключаемого оборудования. Для маломощных устройств вполне достаточно просто нарастить провод на нужную длину. А вот при решении задачи, как перенести розетку для электроплиты, водонагревателя или духового шкафа, понадобится прокладка новой линии непосредственно от распределительного щитка до точки подключения.

Другой метод подключения розетки – цветовое различие

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

• Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)

• ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)
• Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

Классификация кабелей для проводки

Каждый кабель состоит из нескольких медных жил определенного сечения. В свою очередь жилы в кабеле могут быть однопроволочными монолитными или многопроволочными. Каждая жила заключена в защитную оболочку, изготовленную из каучука, полиэтилена или ПВХ-пластиката. Отметим, что любой кабель, используемый для организации электропроводки, имеет минимум два слоя изоляции: первый обволакивает жилу, а второй собирает все токопроводящие жилы в жгут.

Наиболее популярными для проводки в доме и квартире являются следующие типы проводов:

• ВВГ
• NYM
• ПУНП

Рассмотрим какими бывают и где применяются данные типы кабелей.

Таблица сечения кабеля по току и мощности для медного провода

Ознакомьтесь также с этими статьями

• Обзор прямых диванов
• Практичность восстановленных автомобильных частей
• Простота и удобство покупки кабельной продукции у надежного поставщика
• Преимущества парников из агроволокно

Важно!

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Строительные нормы и правила электроснабжения

Как спроектировать, смонтировать в жилых помещениях электроустановки, регулирует СНиП. Среди документов необходимо наличие теплоэнергетического паспорта, в который входят характеристики энергопотребления с указанием энергетической эффективности.

Требования к электропроводке.

Особые предписания предъявляются к электропроводке:

• монтируется она по поверхности либо внутри строения;
• осуществляется изолированными проводами либо кабелем с жилой из меди;
• на проводах предусмотрены оболочки, препятствующие распространению горения.

Внимание Печи электрические обязательно оборудуются автоматической защитой. Виды применяемых электропроводок. Виды применяемых электропроводок

Виды применяемых электропроводок.

Проводки бывают открытого и закрытого типов.

Открытые варианты прокладываются:

• в коробах;
• внутри плинтусов;
• по строительным конструкциям;
• на лотках.

Такая проводка практикуется при использовании сгораемых стройматериалов в сырых бытовых и чердачных помещениях, в подвалах (ПУЭ – 7.1.37).

При скрытом варианте провода прокладываются по стенам перед оштукатуриванием. Применяется такой способ, например, в саунах, ванных (ПУЭ – 7.1.40). Прокладываются такие проводки:

• в любых по высоте перекрытиях;
• в стенах;
• в строительных пустотах.

Провод толщиной не меньше 1 см закрывается несгораемыми материалами со всех сторон (ПУЭ – 2.1.49).

Места ответвлений.

В них к изолированной проводке не могут прилагаться механические усилия. Запас длины проводов в зонах соединения со светильниками должен превышать 50 мм. Скрытые элементы заключаются в коробки.

К сведению

Если провода соединяются на стыке сухого и сырого помещений, все соединения монтируются со стороны сухого. На проходе сквозь стены незащищённые провода помещаются в полимерные трубы. Со стороны сухого помещения оконцовываются втулками, со стороны сырого – воронками.

Требования к вводящему кабелю.

Его характеристики:

• четырёхжильный;
• желательно медный;
• толщина – 4 мм;
• с толстым изоляционным слоем;
• соответствует установленным сертификатам.

Проведение кабеля осуществляется в гофрированной трубе.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

1. Обеспечивать нужный уровень электро- и пожаробезопасности.
2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

• В (Вр) — поливинилхлорид;
• П (Пс) — полиэтилен;
• С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

• 2,3 кВт;
• 0,6 кВт;
• 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

• небольшой вес;
• легкость монтажа;
• меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

• улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
• большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Какое сечение выбрать

Мы с вами определились, что нельзя устанавливать провода с сечением меньше, чем 1,52. Но, такой провод устанавливать в комнате не совсем логично, ведь к не получится подключить мощные электроприборы. Да и проводка будет постоянно нагреваться, чего допускать нельзя. Если считается, что такое сечения хватит, то выбросьте эту мысль из своей головы! В любой момент может возникнуть надобность подключить что-то мощное, или просто вы будете использовать одну розетку на пять приборов.

Такая надобность может появиться не зразу, лет через пять, но разве вы будете потом ради этого менять всю проводку? Так что, лучше обезопасить себя заранее. Для однофазной сети выбирайте сечение 2,52.

Если у вас трехфазная сеть, смотрите следующую таблицу:

Конечно, на трехфазную сеть можно устанавливать провод с сечением 1,52. Однако на всякий случай мы рекомендуем перестраховаться, цена в этом случае вырастит не сильно, а мощность вашей проводки увеличится существенно.

Для более точного расчета сечения, рекомендуем использовать наш калькулятор, который позволит рассчитать сечения кабеля или провода онлайн.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

По сечению

Основной критерий – предполагаемая нагрузка на линию (подробнее о сечении проводов на напряжению и току читайте здесь). Определяясь с этим параметром, не следует забывать и о некотором запасе по мощности (примерно +⅓ от ее расчетного значения). Это самый распространенный совет. Но автор считает необходимым дать еще один. Нужно учесть и перспективу. Ведь дом постоянно пополняется новыми образцами бытовой техники.

Что проще – сразу заложить в квартире кабель с жилами большего сечения (да, купить продукцию несколько дороже), или потом заниматься переделкой проводки? Это уже решать вам, уважаемый читатель.

По специфике эксплуатации проводки (сечение жил в мм²)

• Освещение – 1,5.
• Розетки – не менее 2,5.

Для подключения мощных образцов бытовой техники (панель варочная, сушильный шкаф и тому подобное) прокладываются индивидуальные линии.

По длине

И здесь необходим некоторый запас. Кабеля (провода) придется обрезать, разделывать, соединять. Где гарантия, что при отсутствии опыта все получится сделать с первого раза? Цельная линия гораздо лучше, чем состоящая из отдельных сростков. А оставшийся кусок кабеля после монтажа проводки всегда можно будет использовать по назначению – в самой квартире, на даче, в гараже.

По производителю

Здесь коротко – покупать кабель для проводки нужно только того производителя, который пользуется хорошей репутацией. Продукция малоизвестных фирм качеством не отличается, так как они нередко стараются экономить буквально на всем – материалах, технологии. Следовательно, и о соответствии кабелей требованиям ГОСТ говорить не приходится.

Вывод – приобретать кабельную продукцию следует лишь в специализированных торговых точках. Если думать о безопасности своей и членов семьи, то на различных «блошиных» рынках, с рук, покупать материал для проводки в квартире вряд ли разумно.

https://youtube.com/watch?v=RPF8oi_99LU

Похожие записи:

Заливка пола в частном доме Планировка гардеробных комнат маленьких размеров, дизайн, обустройство Монолитный фундамент плита своими руками Коричневые пластиковые окна: стильное решение для квартиры и дома Флюгели Фартук для кухни без плитки
