Как вытащить сверло из перфоратора

Разновидности насадок

Насадки отличаются между собой по многим параметрам. Самый отличительный параметр — форма рабочей части. Свёрла бывают:

Винтовыми. Это самые популярные буры, которые принято использовать для работы в хозяйстве. Длина инструмента может быть разной, но, как правило, составляет 27,5 сантиметра. Им можно образовывать отверстия в деревянных и других поверхностях. Диаметр спирали может варьироваться от 0,1 миллиметров до 7 сантиметров.
Перьевой бур напоминает по форме перо и применяется для высверливания большого и глубокого отверстия. Режущий край инструмента внешним видом напоминает лопатку. Сверло бывает цельным, но и может фиксироваться посредством борштанги или специализированной насадки.
Сверло одностороннего резания. Оно используется для высверливания отверстий с особо точными размерами. Насадка позволяет разрезать поверхность только с одной стороны. У неё есть специальная опорная поверхность, а режущие края располагаются по одной стороне от центральной оси.
Для сверления на большую глубину. Это отличный вариант, если глубина отверстия должна превышать 5 диаметров сверла. Насадка имеет два специализированных канала, по которым проводят охлаждающую эмульсию. Они могут располагаться как внутри сверла, так и снаружи.

Для свёрл, диаметр которых превышает 0,8 миллиметров, используют сварку. Основная часть производится из быстрорежущей стали, а для хвостовика применяют углеродистый тип материала. Насадка с твердосплавными пластинами применяется для высверливания отверстий в очень хрупких предметах и поверхностях. Его структура отличается наличием определённых канавок.

https://youtube.com/watch?v=gTDKFMfYmvw

Причины заклинивания

Основной причиной является расплющивание хвостовика. Второй деформацией, ведущей к заклиниванию может быть его искривление. Обе эти деформации возникают вследствие того, что используется дешевая оснастка из низкокачественного металла, который не выдерживает нагрузки, которые оказывает на бур ударный механизм перфоратора. Поэтому одно из правил, которое следует выполнять, пользуясь этой техникой — это использование хорошей оснастки от солидных производителей. Это могут быть расходники под теми же брендами, под которыми выпускают качественный электроинструмент — Bosch, Makita и т.д. Также есть фирмы, занимающиеся только производством оснастки, например, Projan, Drebo. В любом случае в специализированных магазинах продавец-консультант всегда укажет, какая расходка качественная, а какая нет.

Почему же низкокачественный хвостовик плющится или искривляется? Расплющивание происходит из-за того, что сам механизм перфоратора сделан так, что по хвостовику постоянно бьет специальный боек, который разгоняется за счет пневмомеханизма, расположенного внутри корпуса. Об этом я писал вот в этой своей статье. Удар имеет довольно большую силу, из-за чего плохая по качеству сталь не выдерживает. Кроме того, некоторые не используют смазку для буров, из-за чего происходит перегрев хвостовика, из-за чего последний плющится еще легче.

А если говорить про искривление, то ее причина вполне очевидна. Бур, заглубляясь в материал, начинает все больше испытывать сопротивление. И если оно будет больше, чем то, на которое рассчитана сталь, из которой сделан бур, то может произойти его искривление, в том числе и в районе хвостовика.

Таковы причины. Теперь, когда мы их рассмотрели, можно перейти собственно к извлечению.

Разновидности и причины заклинивания сверла в перфораторе

Бывает две разновидности возникновения этой проблемы:

Либо заклинило сверло в патроне или переходном патроне дрели для эксплуатации простого сверла в перфораторе;
застряло сверло в перфораторном патроне.

Первая версия событий случается в то время когда нужно воспользоваться перфоратором как обыкновенной дрелью. В этих случаях используют переходной зажимной патрон, такой же, как в обыкновенной дрели, он монтируется в зажим перфоратора, и потом производят процесс сверления. После выполнения требуемой работы спокойно вытащить сверло иногда просто не удается, потому что патрон настолько затянулся, что его невозможно открутить. В основном это случается, когда зажим не был смазан или же сильно засорился.

Для того чтобы он разжался, достаточно обработать его WD-40, или же использовать керосин. По истечению некоторого времени нужно немного обстучать патрон, при этом другой рукой стараться пошатать сверло. После этого зажим должен легко открутиться. Освободившийся патрон после этого нужно вычистить и смазать.

Совсем другое дело, если сверло застряло в перфораторном патроне. Происходит это совсем не так, как в первом варианте. Бур или сверло в дрели ощущают лишь крутящие и изредка маленькие ударные нагрузки, которые распространяются на них только через зажимные губки и беспрерывный упор в дно патрона. В перфораторе же абсолютно другой механизм передачи напряжений и совершенно не такая кинематика сверла в патроне. Все потому что он предполагает оборотно-ударное или ударное направление передачи напряжений. Приспособления берут энергию от специального бойка, который работает от электродвигателя и бьет по их хвостовику. На поверхности приспособлений находятся так называемые пазы, с помощью каких они закрепляются в патроне и могут выдержать разумную нагрузку. У дешевых инструментов используется сталь, которая не проходила закалку, из-за этого в перфораторе может при длительной работе может расклепаться хвостовик.

Как вставить бур?

Простой, казалось бы, вопрос, который, однако, может представлять некоторые трудности для неопытных пользователей, впервые держащих в руках перфоратор.

Существуют два способа установки.

Один из них простой — нужно хвостовик бура погрузить в патрон до щелчка. После этого он не будет выпадать.
Второй способ требует оттягивания юбки патрона перед установкой. То есть тЯните ее в сторону корпуса инструмента и, удерживая в таком положении, втыкаете хвостовик в посадочное место.

Первый способ обычно используется на всех профессиональных аппаратах — Makita, Bosch, DeWalt, Hitachi, Metabo, AEG и др., а также на брендовых бытовых моделях — Skil, Ryobi, Black-and-Decker и др.

Второй — на дешевых китайских агрегатах. Это, например, Калибр, Зубр, Patriot, Kolner, Omax, Вихрь и еще куча других. Правда стоит сказать, что среди них есть и модели, где установка также осуществляется по более удобному первому способу.

При этом извлечение в обоих случаях осуществляется путем оттягивания юбки в сторону корпуса.

Способы

В первую очередь, следует постараться взять бур в тиски.

Затем перфоратор тянут в противоположную сторону, совершая при этом раскачивающие движения.

При выполнении этих действий сам патрон должен быть открыт.

Если бур застрял не слишком крепко, то таким образом удастся быстро решить проблему.

Второй способ также предполагает использование тисков. После зажатия бура нужно запустить на устройстве реверс на максимально возможной мощности. При этом нельзя постоянно держать устройство включённым, следует жать на клавишу запуска с небольшими перерывами. В противном случае из-за долгой работы в таком режиме перфоратор может сломаться.

После того, как случится расклинивание инструмента, нужно постараться резко вытащить из тисков перфоратор. Тогда в них окажется только бур, который не пригодится для дальнейшего применения. Вместо тисков можно использовать толстую деревянную доску. Тогда на перфораторе включается режим сверления со включённым реверсом. Сверлить следует до того момента, пока инструмент не “закусит”.

В противном случае следует попробовать применить третий метод. Для этого в тисках следует зажать сам перфоратор. Во время выполнения действия нужно быть особенно аккуратным, чтобы не повредить корпус инструмента. Можно сделать своеобразную прокладку: проложить перфоратор резиной или похожим материалом. После этого следует взять газовый ключ (если он отсутствует, подойдут другие тиски небольшого размера). Им и зажимается сам инструмент. Теперь молотком из меди ключ простукивают в направлении, противоположном от патрона

Четвертый способ также предполагает использование тисков. После зажатия инструмента нужно запустить на нём реверс на максимально возможной мощности. При этом нельзя постоянно держать устройство включённым, следует нажимать на кнопку пуска с небольшими перерывами. В обратном случае из-за долгой работы со сломанным хвостовиком перфоратор может сломаться.

Не существует единой схемы разборки для перфоратора, поскольку каждая модель выполнена по индивидуальной схеме. Если у человека есть опыт разборки инструментов, то он может попробовать сделать это самостоятельно. Сначала демонтируется верхнее резиновое покрытие на патроне, а затем снимается стопорное кольцо, которое находится под ним. Если есть опасения, что при разборке инструмент повредится, прибегают к помощи сервисного центра

Как вытащить сломанный бур

Бур не только может застрять в патроне инструмента, в отдельных случаях он ломается. Тогда из устройства приходится извлекать лишь хвостовик от насадки. В этой ситуации помогут тонкогубцы. Обычные плоскогубцы с задачей не справятся, поскольку их не получится раскрыть внутри патрона.

Тонкогубцы следует вставить в перфоратор, приложив небольшое усилие. Затем их нужно слегка приоткрыть, схватить часть отломанного бура и потянуть наружу. Можно предварительно снять с инструмента резинку, чтобы было проще.

Если устройство не заклинило хвостовик, то патрон оттягивается на себя и включается режим дробления. Перфоратор при этом располагается вниз головой. Из-за появившихся вибраций кусок бура вывалится самостоятельно. Если ни один из методов не помогает, придётся разбирать перфоратор.

Разновидности и причины заклинивания сверла

Перед тем как доставать сверло необходимо разобраться, из-за чего оно могло застрять. Причины во многом зависят от самой ситуации. Выделяют два основных варианта появления такой проблемы:

Заклинивание произошло непосредственно в переходном патроне. Довольно часто такое случается при использовании моделей от компании Бош, Makita или Hammer.
Бур начал застревать в перфораторном патроне. С этим часто сталкиваются люди, пользующиеся моделями Вихрь и Aeg.

В первом случае проблема появляется, когда для работы перфоратора используются обыкновенные сверла. Их необходимо вставлять в специальные переходные патроны. Однако даже при их использовании люди не могут нормально вынуть бур. Чаще всего такое случается из-за того, что мог заклинить сам патрон. Чтобы этого не случалось, его надо регулярно смазывать и чистить от мусора.

Во втором варианте бур застревает в перфораторном патроне и из-за этого его не получается извлечь. Это происходит при продолжительной сильной нагрузке.

Как вытащить застрявший бур?

Этот способ достаточно действующий на глубинах до 10 см.

5 Если стене нужно просверлить насквозь, и до конца бурения осталось малюсенькое расстояние, пробейте застрявший инструмент кувалдой в направлении сверления. Нужно только не забывать, что лупить нужно не по самому буру, а по доске либо другому предмету, прижатому к его концу, т.е. наносить удары через что-либо. 6 Чтоб не допустить застревание, нужно при сверлении чаще извлекать инструмент из стены и очищать от загрязнений. Также нередко бур застревает, когда на перфоратор оказывают излишнее давление — потому не следует давить на него через чур очень очень.

Если в стене проходит арматура — существует возможность, что сверло застрянет потому в ней — потому до подобных работ может быть проверить ее нахождение особенным аппаратом. 7 Бывает, случается и такое, что бур застревает конкретно в перфораторе. Это существенно почаще свидетельствует, что инструмент был приобретён плохой, и в нем стерлись крепления. Тогда его может быть зажать в тиски либо просто гаечным ключом и вручную покрутить перфоратор в оборотную сторону, добывая инструмент. Либо может быть разобрать патрон.

Сверло застряло: решение проблемы

В один момент сверлящее либо бурящее устройство может заклинить в патроне, и не сдвигаться с места

Случится это сразу после установки или спустя несколько использований, не так важно – для мастера это большая неприятность. Однако у такой проблемы есть проверенное решение:

Торчащую часть сверла стоит сбоку зажать тисками крепко, но так, чтобы не сломать.
Деревянной или пластмассовой киянкой аккуратно постукивать по патрону. Чтобы избежать его повреждения, не стоит использовать железный молоток.
Когда из патрона покажется спрятанный доселе хвостовик сверлящего приспособления, постукивания молотком нужно прекратить. Бур дальше легко достаётся вручную.

Извлечение застрявшего бура

Если приведенная инструкция не дала результат, патрон с застрявшим устройством нужно полностью открутить от корпуса перфоратора и залить внутрь немного WD-40. Зажим должен ослабнуть, и спустя час попытка извлечения бура повторяется. Если нет под рукой WD-40, можно использовать керосин или автомасло.

Порой причиной заклинивания является сам бур, а точнее его качество. Сверлящая насадка может быть изготовлена из слишком мягкого сплава металла, и во время работы её повреждает сам перфоратор. Если причина именно в этом, есть несколько вариантов решения проблемы:

Зажать бур тисками, агрегат держать одной рукой, а второй планомерно расшатывать и тянуть на себя патрон. При несущественной деформации бура его уже скоро можно будет снять.

Извлечение насадки

Для более тяжёлых случаев требуется зажать тисками не только бурящую оснастку, но и сам перфоратор. Деревянным или железным молотком следует наносить аккуратные удары по буру в направлении выхода из зажима. Для смягчения трения советуют дополнительно использовать WD-40.

WD-40

Если оба предложенных способа ничего не дают, можно рискнуть и пойти радикальным путём. Надо провернуть патрон в обратную сторону на 90 градусов. Проблема в том, что такой метод, с большой вероятностью, повредит зажимную насадку.
Когда ни один вариант не помог, не остаётся выхода, кроме как отнести перфоратор в мастерскую.

То, что случается реже, но оттого не менее проблематично – сверло застревает в стене во время работы. Первое, что надо запомнить: нажимать на курок и тянуть перфоратор на себя нельзя – так повредится или сверлящий механизм, или другие детали инструмента. То же относится к плавному расшатыванию перфоратора.

Не надо тянуть и расшатывать

Решается проблема так:

Застрявший бур извлекают из патрона.
В освободившееся отверстие устанавливают новое сверло.
Высверливают участок бетонной стены вокруг застрявшей детали, затем она аккуратно достаётся.

Правильная установка сверла в патроне дрели

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

корпуса цилиндрической формы;
кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Основные причины застревания бура

Застревать бур может, если перфоратор работает без смазки. К проблеме приводит и засор. Если под фиксационный шарик попала окалина, она препятствует свободному выходу оснастки, поэтому нужно обязательно смазывать хвостовик насадки.

Еще одна причина застревания – излишнее надавливание на перфоратор. Из-за этого работа не будет выполнена быстрее, потому как сокращается амплитуда удара. Если бур попадет в камень или гальку, он заклинит. Насадка обломится при попадании в арматуру, поэтому сильно давить на инструмент не надо. Почему и рекомендуют держать его прямо, работать мягко и аккуратно.

Часто встречающаяся причина – расплющивание или искривление хвостовой части. Это случается при использовании низкокачественных насадок, не способных выдерживать высокие нагрузки.

Устранение неполадок

В ситуациях, когда дрель используется только в узконаправленных целях и от случая к случаю, пользователи склонны при первых возникших проблемах отправлять ее на ремонт. Однако в большинстве случаев достаточно уметь обходить возникшие нестандартные ситуации. Чтобы устранить мелкие неполадки, нужно знать, как менять сверло, можно ли сделать это без ключа и как действовать в случае, когда оно застряло.

Замена сверла

Для осуществления этой процедуры сначала необходимо достать старое сверло по схеме, описанной выше, а затем поставить новое. У электродрелей с быстрозажимными патронами часто возникают проблемы из-за того, что сверло жестко засело и не получается открутить муфту. В этом случае можно задействовать кусок ткани, которая даст большее сцепление с муфтой, и постараться открутить. Если этот способ не помог, то нужно плотно зафиксировать рукой дрель и по касательной в сторону раскручивания ударить по патрону ладонью другой руки, продолжая фиксировать инструмент.

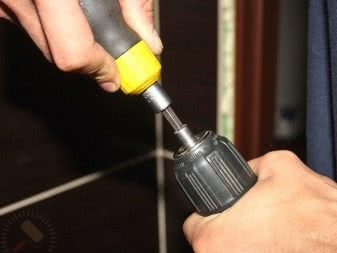

Удаление сверла без ключа

В ключевых патронах есть определенное преимущество – фиксация сверла очень мощная, но есть и недостаток – необходимо, чтобы под рукой был ключ. Если ключа не оказалось на месте, этот недостаток довольно легко восполнить. Потребуется найти предмет, который сможет зафиксировать патрон с одной стороны. Это может быть гвоздь, крестовая отвертка, шуруп, шестигранник подходящего размера. Ко второй половине нужно приложить усилие руками и постараться раскрутить – таким образом есть возможность вытащить сверло без ключа. Но если руками справиться не получилось, можно воспользоваться тисками или большим газовым ключом подходящего размера.

Сверло застряло

Бывают ситуации, когда по завершении работ не удается вынуть сверло. Не помогает ни раскручивание муфт руками, если патрон быстрозажимный, ни ключ, если патрон ключевой. Вы попробовали включить дрель и, используя реверс, попытались достать объект, но не вышло. Зафиксировали крепко дрель и пробовали касательными ударами расшатать патрон, но и это не принесло желаемого результата. Значит, самое время обратиться к более массивному оборудованию.

Способов изъятия сверла из дрели не так много:

Тиски и газовый ключ. Метод подразумевает использование двух газовых ключей или одного ключа и тисков. Необходимо одну половину крепко зафиксировать, а вторую – пытаться сместить ключом.
Тиски и молоток. Одна половина фиксируется в тисках, а вторая – касательными ударами молотка сдвигается с мертвой точки. С помощью образующихся вибраций и резких точечных воздействий есть возможность решить проблему.

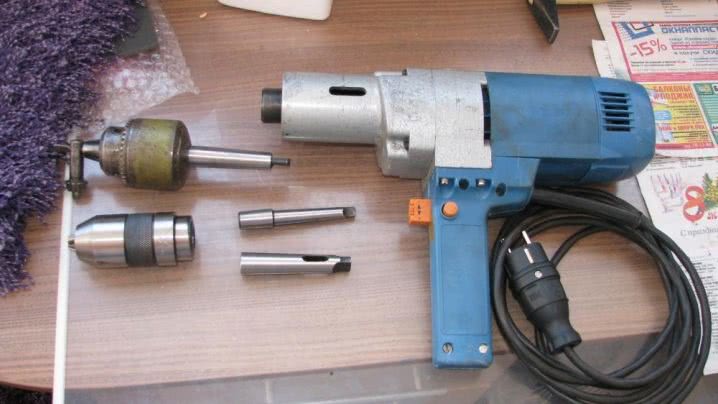

Если методы, приведенные выше, не сработали, то можно полностью открутить патрон вместе со сверлом, закрепить его в тисках и, подобрав отвертку или какой-то металлический стержень нужного диаметра, выбить сверло из патрона.

О том, как правильно закрепить сверло в дрели, смотрите в следующем видео.
