Свет пропал! Что делать?

Когда не следует вмешиваться в щиток

В случае неисправности электросчетчика нет смысла проводить какие-либо действия до окончания его ремонта

Существует ряд случаев, когда не следует вскрывать щиток и проводить в нем какие-либо манипуляции.

• Дверка опечатана, имеется предупреждающая надпись о запрете вскрытия. Срывать печать имеет право только представитель управляющей компании.
• Неисправность счетчика. В этом случае нет смысла проводить какие-либо действия до окончания ремонта прибора учета.
• Поломка распаечной коробки, которая отвечает за разводку кабелей по квартире.
• Невозможность получить доступ к автомату из-за расположенных вокруг него подключенных проводов, принадлежность и назначение которых установить невозможно.

При грамотном подходе отключение тока в квартире не доставит проблем и осложнений.

Схема подключения автоматов и узо в однофазной и трехфазной сети с заземлением в частном доме и квартире

Для предотвращения аварийной ситуации, проведения ремонта электрических сетей, или простой замены входных автоматических выключателей, возникает необходимость отключения электроэнергии на входе в квартиру.

В частном домовладении вопрос не вызывает сложностей: вводной щиток в подавляющем большинстве случаев находится прямо во дворе. А как отключить электричество в квартире, если автомат расположен за ее пределами?

«Плоские» беспроводные выключатели-пульты Aqara H1

Эта модификация иногда ещё актуальнее

Беспроводная модификация выключателя допускает установку на любую ровную поверхность с помощью шурупов или двухстороннего скотча.

Она изначально работает в роли пульта управления — физического разрыва или управляемого реле для этого в ней нет. Зато конструкция позволяет определить в Aqara Home действие каждой кнопки при различных видах нажатия.

Распознается одинарное, двойное и тройное нажатие на клавишу, а так же дополнительное, седьмое действие по одновременному нажатию на две кнопки сразу.

Прошлая линейка Aqara Wall Switch обладала так же одноклавишной моделью беспроводного выключателя, но в семействе Aqara H1 от неё отказались. Для беспроводного звонка можно и в старом дизайне купить.

Перед использованием нужно вытащить синий стикер, защищающий батарею

Для питания беспроводной выключатель использует LiPo-элемент типа CR2450 («плоская таблетка»), аналогичный используемым в материнских платах. Производитель обещает 5 лет работы без замены, и, зная актуальное энергопотребление и ёмкость таких батарей, нет поводов ему не верить.

Резиновые ножки прячут защелки. Добраться непросто — и не нужно

С помощью беспроводного выключателя удобно организовать запуск сценариев для комнаты или целой квартиры.

Конечно, есть удобный многофункциональный кубик Aqara Cube, но стационарный «пульт» в ряде сценариев намного удобнее.

Например, установленный в прихожей, он позволяет включать или выключать набор запрограммированных действий «Ушел из дома»/«Пришел домой», «Включить/выключить весь свет», «Открыть/закрыть шторы» и массу других.

Неплохо работает способ управления умным домом и в спальне. Многочисленные нажатия позволяют

• активировать разные уровни подсветки,
• переключиться на зонное или ночное освещение,
• включить питание кондиционера с помощью умной розетки,
• перевести шторы в ночное положение.

Ещё один важный сценарий использования беспроводных выключателей – перенос закрытых мебелью уже существующих средств управления светом.

Например, если в ходе перестановки один из выключателей будет закрыт, на его место можно поставить обычное реле Aqara, а беспроводной выключатель вынести в любое удобное место.

Можно установить в любом месте. Клеевая панель уже в комплекте

Тогда в приложении будет достаточно создать автоматизацию, задействующую реле и запускаемую тем или иным действием выключателя.

Масштаб ограничивается только личной фантазией и набором уже имеющихся дома компонентов умного дома Aqara — датчиков, умных светильников, розеток и других полезных вещей.

Как найти причину срабатывания

Проще всего вызвать специалиста, который постоянно сталкивается с подобной проблемой, имеет опыт и быстро разберется с неисправностью. Если принято решение искать утечку тока своими силами, то необходимо проверить следующее:

1. Выяснить, исправно ли устройство защитного отключения. Посмотреть, как оно ведет себя без нагрузки и не срабатывает ли при постукивании отверткой.
2. Если УЗО исправно, предстоит искать утечку в квартире. Проблема кроется или в проводке, или в бытовых электроприборах (духовка, холодильник, стиральная машина).
3. Если имеется электрический теплый пол, следует отключить его и посмотреть, срабатывает УЗО или нет. Нагреватели пола часто замыкают на землю.
4. Жильцам частных домов желательно проверить погружные насосы. Они подвержены разгерметизации и замыканию на корпус.

Если сработало УЗО, необходимо разобраться, в чем именно проблема. Обычно неисправность кроется в повреждении изоляции бытовых электроприборов или попадании воды в неположенное место. В подобных ситуациях достаточно восстановить поврежденный кабель или просушить устройство.

Другая причина выбивания — это неисправность самого защитного устройства. Такое происходит существенно реже. В этом случае придется заменить сломанный прибор на новый.

Проводка для временной электрики

Для такой временной электрики не нужно использовать кабель ВВГ. Здесь лучший вариант – это гибкие провода типа ПВС, ШВВП, ПУГНП сечением 1,5мм2.

Защищается такая проводка автоматом на 10-16А. А сам провод, согласно таблице номинальных токов, может выдержать нагрузку до 5кВт.

Обратите внимание, что заводские переноски и удлинители редко когда выполняют проводом сечением 1,5мм2. Чаще всего там можно встретить 0,75мм2 или даже 0,5мм2

Подключать к ним мощную нагрузку ни в коем случае нельзя.

Самый дешевый и быстрый крепеж на потолке осуществляется
вот такими хомутами.

Одно отверстие перфоратором и точка крепежа готова.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Безопасное отключение питания

Ну и вкратце рассмотрим, как правильно отключить свет в хрущевке (квартире старого образца). Дело в том, что далеко не во всех панельных домах установлены современные автоматы. В некоторых до сих пор используются керамические пробки двух образцов: с кнопкой и без, которые также не сложно выключить.

Если Вам нужно обесточить квартиру, а на щитке рядом со счетчиком установлены керамические пробки без кнопок, как на фото ниже, то необходимо всего лишь выкрутить их (могут отдельно стоять и на ноль и на фазу).

Отключить электричество на квартирном щитке с пробками-автоматами еще проще – достаточно нажать на маленькую кнопку, которую хорошо видно на фотографии ниже, и электроэнергия пропадет.

Ну и если у Вас в электрощитке стоит обычный автоматический выключатель, то для того, чтобы самостоятельно отключить свет в хрущевке, его достаточно перевести в положение «Выкл.», что явно не составит труда даже неопытному электрику.

Очень важный момент – после того, как Вы выполните отключение света в квартире, нужно проверить напряжение в розетках с помощью индикаторной отверткой. Если индикатор не будет гореть, значит, Вы все сделали правильно и можно со спокойной душой уезжать в отпуск либо переходить к электромонтажным работам.

Напоследок хотелось бы отметить, что иногда в квартирном щитке может несколько автоматов обслуживать электропроводку: 2 отвечают за свет в комнатах, 2 за группы розеток и т.д. В этом случае Вам нужно либо отключить все выключатели, либо найти вводной автомат и выключить его. Для безопасного отключения рекомендуем заранее посмотреть Вашу собственную схему электропроводки в квартире, на которой будет указано количество и номинал всех выключателей

Тут же обращаем Ваше внимание на то, что если Вам нужно частично обесточить квартиру и Вы понимаете, какой автомат за что отвечает, достаточно произвести отключение сети одним выключателем

После ремонта электропроводки (либо приезда из отпуска) включить отключенный свет в квартире также просто – достаточно вкрутить назад пробки либо перевести автомат в положение «Вкл.». Вот и вся технология безопасного отключения электричества. Надеемся, Вы полностью поняли, как отключить свет в квартире через щиток без посредников!

Пост с целью просвещения людей. Навеян соседями, отрубившими электричество всей лестничной площадке со словами «я думал это всё моё». Попробую «на пальцах» для простых обывателей объяснить как найти своё и какие именно ручки крутить если вдруг что-то случилось. Идеально, если в Вашем щите всё подписано. Тогда злые соседи могут наверняка выключить Вам свет когда вы громко слушаете музыку

Последовательность сборки

Чтобы осуществить монтаж вводного электрощита в квартире или частном доме приобретают 2-4 метра цветного монтажного провода марки ПВ3, ПВ1 сечением 4-6 мм²:

• для нуля – голубого цвета;
• для фазы − белого, красного, коричневого, черного цвета;
• для заземления – желто-зеленой расцветки.

Для сборки модульного оборудования приобретают расходники:

• гребенки;
• торцевые заглушки;
• кросс-модули или нулевые шинки для УЗО;
• хомуты пластиковые для фиксации кабелей;
• ограничители для DIN-реек.

Монтаж корпуса

Несущие стены не подходят для установки, не запрещено для электромонтажа встраиваемого щитка сооружать фальшстену из гипсокартона. Место размещения должно соответствовать требованиям:

• наличие свободного доступа;
• от края бокса до откоса, косяка, угла не менее 15 см;
• поблизости нет газовых труб.

https://youtube.com/watch?v=SiPe7iRa9Jw

Замечание!

Уровень влажности воздуха в помещении, где находится электрощит, не выше 60%.

Последовательность действий при установке щитка:

• отступив от пола 1,4 м, используя уровень, прочерчивают 2 линии − нижнюю горизонтальную и одну вертикальную;
• прикладывают корпус к разметке и очерчивают его по периметру;
• используя болгарку, делают резы не менее 9 см глубиной;
• перфоратором выдалбливают полость;
• на заднюю стенку корпуса монтируют элементы крепления;
• в полости ставят отметки для отверстий и просверливают их перфоратором;
• вбивают дюбеля;
• крепят бокс на дюбель-гвозди.

Промежутки между стенками ниши и бокса заполняют бетоном, другой строительной смесью или монтажной пеной.

Ввод кабелей

В качественных щитках предусмотрены технологические отверстия для ввода кабелей диаметром 16-20 мм под гофротрубу стандартного размера, в низкосортных изделиях их высверливают или выпиливают.

При подключении электрического щитка, установленного в нишу, производят следующие манипуляции:

• вынимают заглушки или выдавливают сальниковые пластины;
• в технологическое отверстие бокса заводят кабель ввода, его располагают близко к автомату ввода;
• прикладывают его к гребенке, фиксируют пластиковым хомутом, излишки стяжки удаляют кусачками;
• проставляют на кабеле маркировку в соответствии со схемой;
• в той же последовательности заводят и маркируют остальные кабели;
• прикладывают к боксу съемную крышку, маркером отмечают места входа жил;
• лезвием строительного ножа вырезают отверстия.

Заглушку электрощитка ставят на место, после этого необходимо собрать и произвести коммутацию модульных устройств.

Разводка кабелей

На каждый кабель ставят метку как в схеме, снимают слой изоляции, не повреждая токопроводящие жилы. Чтобы длины хватало, от точки ввода отмеряют две высоты бокса. При разводке проводов в щитке следят, чтобы изоляционные материалы не попали в контакты клемм. Не подключают к одному автомату жилы разного сечения.

Для лучшего контакта конец провода загибают в виде английской буквы «U». Для коммутации многожильных проводов используют наконечники:

• НШВ;
• НШВИ.

Специальные приспособления обеспечивают надежный контакт.

Монтаж щитка

Человеку, имеющему базовые знания по электротехнике, не сложно собрать однофазный щиток с автоматами. Сначала все модули крепят фиксаторами на первую DIN-рейку точно по схеме:

• рубильник;
• УЗМ;
• УЗО (по количеству групп потребителей);
• дифференциальный автомат.

Замечание!

Чтобы модули не перемещались по DIN-рейке, устанавливают ограничители.

На вторую DIN-рейку устанавливают автоматы, каждый под свое УЗО, начинают с правой стороны. Для запитки оборудования (автоматов, УЗО) используют гребенки. Последовательность соединения проводами:

• рубильник и УЗМ;
• УЗМ и первое УЗО;
• каждое УЗО со своей нулевой шиной, ее устанавливают в нижней части бокса;
• автоматы соединяют с УЗО.

После сборки щиток устанавливают на место, подключают вводной кабель и провода нагрузки.

Подключение потребителей

Отсоединяют вводной кабель, идущий от ЩУЭ (подъездного щитка). Провода распределяют по трем пучкам:

• L − фазные;
• N – нулевые рабочие;
• PE – нулевые защитные.

Замечание!

После подключения вводного кабеля к рубильнику (вводному автомату) щитка клеммы счетчика и автомата пломбирует инспектор энергоснабжающей организации.

https://youtube.com/watch?v=jqNxCWroz30

Последовательность подсоединения проводов защитного нуля к шине PE:

• жилу ввода под большую клемму;
• кабеля от групп потребителей;
• металлические детали бокса (корпус, дверца).

Одну часть жил рабочего нуля подключают к нулевым шинам УЗО, вторую часть к центральной нулевой шине. Фазные жилы обжимают, зажимают клеммами автоматов. Последним подключают вводной кабель.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Меры безопасности при отключении квартиры от энергоснабжения

• Перед тем, как обесточить квартиру — отключите все электроприборы и выдерните их из розеток. Современные телевизоры, компьютеры и музыкальные центры даже в состоянии «выключено» находятся в режиме ожидания.
• Перед отключением автомата проверьте работоспособность индикатора напряжения, подключив измерительный контакт к розетке или фазному зажиму автомата.
• После обесточивания квартиры повторно проверьте отсутствие напряжения на фазном и нулевом проводнике.
• Если автомат отключения находится в подъезде, необходимо принять меры против несанкционированного включения. Повесьте табличку «Не включать, работают люди!» на ваш автомат. А лучше, пусть на время проведения работ рядом со щитом находится помощник.
• После окончания работ, перед подачей напряжения проверьте, не остались ли в квартире подключенные электроприборы. Если вы что-то сделали неправильно, можно повредить оборудование.
• После подключения квартиры, проверьте значение напряжения в сети с помощью мультиметра. Убедившись в исправности системы энергоснабжения, можете пользоваться электроприборами.

Причины выбивания автомата

Автомат выбивает сразу после включения

При включении автомата в щитке, его сразу же выбиваетПричина скорее всего в коротком замыкании провода ведущего от щитка до кондиционера, или в неправильном подключении на самой клеммной колодке в кондиционере.

Проверить можно мультиметром в режиме измерения сопротивления или в режиме «прозвонки». Но не всегда этот способ даёт положительный результат, так как прибор измеряет сопротивление низким напряжением, а не высоким.

Наверняка можно проверить отключив старую проводку и заменив её новым куском, который можно подключить напрямую к розетке через предохранитель или на этот же автомат.

Если после замены провода, автомат всё равно выбивает, то дело в неправильном подключении или в замкнутом варисторе.

Для правильного подключения смотрим схему на защитной крышке или внутренней поверхности корпуса кондиционера (его необходимо разобрать)

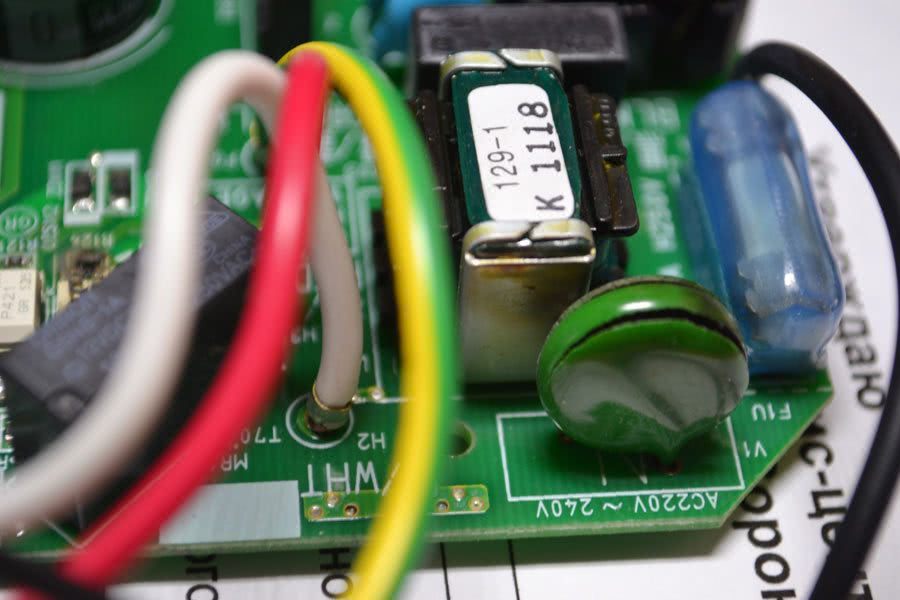

Во-втором случае достаём плату и прозваниваем варистор, меняем в случае необходимости. Подробнее в этой статье http://masterxoloda.ru/1/zamena-varistora-2

Кондиционер не работает после включения автомата

Если автомат выбило, а после его включения кондиционер не включается, то причина или в срабатывании предохранителя на плате управления или в «сгорании» самой платы.

Для устранения этого, меняем плату, варистор или ремонтируем сами.

Кондиционер выбивает через некоторое время после включения

Следующий случай, когда кондиционер работает, охлаждает, но через некоторое время срабатывает автомат, после его включения, кондиционер опять может проработать несколько минут, после чего всё повторится.Превышение тока в этом случае происходит из-за повышения давления в системе, которое в свою очередь повышается из-за плохого охлаждения теплообменника, так как он забит грязью или пухом.Обычная чистка мойкой высокого давления решит эту проблему.

Отключение автомата из-за короткого замыкания

И последний вариант — автомат выключается через несколько минут после включения кондиционера с пульта в режим охлаждения или обогрева.Это значит что, короткое замыкание есть в межблочном кабеле, в самом компрессоре или неправильно соединение внутреннего и внешнего блоков.Межблочный провод проверяем так же как и питающий , а компрессор проверяем так как написано в этой статье.

Естественно, предварительно не забыв проверить правильность подключения межблочной линии.

Простая установка за пару минут

Проще просто не бывает

ВАЖНО: установку внешней части необходимо проводить максимально аккуратно, чтобы не повредить контакты внутреннего разъема. Для установки потребуется:

Для установки потребуется:

1. Разобрать умный выключатель, отщелкнув 4 пластиковые защелки.2. Снять текущий выключатель, отщелкнув переднюю панель и открутив внутреннюю часть.3. Подключить к новому выключателю питание, используя винтовые крепления.4. Установить заднюю часть выключателя из реле и планки в подрозетник.5. Закрепить установочную планку выключателя комплектными винтами или шурупами из комплекта подрозетника.6. Установить внешнюю часть выключателя.

Как показала практика, для монтажа подойдут любые распространенные на российском рынке подстаканники с возможностью установки электрических коробок на винты.

Кстати, установочная планка выполнена из жёсткой стали и практически не подвержена деформации.

Лайфхак: отгибать нужно крепления, расположенные напротив клемм, рядом с парой металлических выступов, но вместо них использовать в качестве опоры корпус реле.

Если стандартная схема крепления не подойдёт, на планке есть дополнительные вырезы, позволяющие установить выключатели Aqara H1 в квадратные и нестандартные круглые подрозетники.

Стоит иметь ввиду, что стандартные советские установочные места не подойдут, поскольку они используют для крепления розеток и выключателей не винты, а распорки.

Куда звонить

Если пропало электричество в квартире, а проблему установить не удалось, то необходимо позвонить в специальные службы:

1. В первую очередь необходимо обратиться в свою обслуживающую организацию, так как энергосбыт заблаговременно информирует о плановом отключении. Обслуживающая компания должна предупредить жильцов. Нередки случаи, когда это происходит после выключения.
2. Если данных об отключении в ЖЭК не поступало, то ситуация является аварийной. Тогда надо звонить на горячую линию энергоснабжающей компании вашего региона. Звонки принимаются круглосуточно.
3. В экстренной ситуации обратитесь в аварийно-диспетчерскую службу. Телефоны указываются в квитанции.
4. При неудачных попытках дозвониться по предыдущим номерам информацию можно узнать по телефону экстренной службы 01 или 112. В случае аварии их оповещают в первую очередь.

При отключении электричества не паникуйте. Постарайтесь выяснить причину его отсутствия: может, вы не заметили оповещения об отключении или произошла авария. Если нет света только у вас, проверьте свои электросчетчики. О любой проблеме в электроснабжении возможно узнать по телефонам, указанным в квитанции или на официальном сайте ресурсной компании.

Кто-нибудь, позвоните кому-нибудь!

Если нет света, и самостоятельно его включить не удалось, то есть несколько вариантов развития событий:

• Если света нет во всем подъезде, то надо узнать – позвонил ли кто-нибудь куда-нибудь. Либо просто терпеливо ждать.
• Если света нет только у вас в квартире, а манипуляции с автоматами не помогли, надо обратиться за помощью к профессионалам – пойти к соседу дяде Васе, позвонить электрику по телефону из газеты или из интернета, позвонить в управляющую компанию.

Вариант вызвать электрика для таганрожцев:

Электрик на дом Таганрог. Визитка.

Можно позвонить в управляющую компанию по телефонам, указанным в квитанции:

Телефоны аварийной службы в квитанции, пример

Если Вы в другом городе, действовать нужно аналогично – искать специалиста через интернет, газеты, вызывать аварийку. Впрочем, аварийная служба поможет бесплатно, только если проблема до входа в квартиру. Остальное – за отдельную плату.

Ещё совет – если вызвали специалиста, но через некоторое время проблема каким-то образом ушла, потрудитесь позвонить ещё раз и сообщить, чтобы он не ехал. У меня много раз было, когда я приезжал по вызову, а всё уже работает. И по любому электрик без денег не уедет)

Нулевые и заземляющие шины

N-шины бывают разные, есть открытые, в виде медных палочек с отверстиями. Они имеют изоляторы на концах для закрепления на корпус щита или изолирующий держатель для установки на дин-рейку. Есть и полностью изолированные шины (в пластиковой оболочке).

Оба типа используются в схемах в качестве основной нулевой шины или в качестве добавочных шин для подключения линейных УЗО. Которые по правилам должны получать свой «независимый» ноль, чтобы при срабатывании одного устройства не отключались и остальные за компанию.

В каталоге 220pro.ru представлены N-шины на дин-рейку в изолированном корпусе:

Заземляющая шина необходима для подключения защитных PE-проводов

Даже если дом старый без заземления, рабочий ноль и защитный ноль разделяются обязательно по правилам электробезопасности. В современных строениях для прокладки проводки используются кабели с защитным проводником PE, который в схеме электрощита и подключается на защитную шину. Её также называют ГЗШ — главная заземляющая шина. Это не совсем правильно, поскольку ГЗШ можно называть только шину на вводе целиком в дом, многоквартирный или частный. В квартирном щитке это просто PE шина заземления.

В каталоге нашего магазина представлены заземляющие шины на изоляторах с крепежом на дин-рейку:

на стоечных изоляторах на дин-рейку:

Никаких строгих рекомендаций по выбору нулевых и заземляющих шин нет. Отверстий в шинах должно быть не меньше, чем автоматов и УЗО в схеме, плюс запас на возможную установку добавочных. Только помните, что линейные автоматы, которые запитываются через отдельные УЗО, требуют установки индивидуальных нулевых шин. Поэтому для таких щитков, вам потребуется большая шина и 1-2 маленьких (по количеству линейных УЗО).

Antonick › Блог › Как бесплатно смотреть кабельное ТВ?

Конечно, копаться в замке собственного почтового ящика не очень приятно, но зато вы можете представить себя в роли взломщика.

Ну и вскрыли ящик, унесли что-то… что из этого. День, два и все восстановят, заменят ящик. Главное что абонентов не оставляют без телевидения и Интернета, т.к. сервис работает у них на отлично, устраняют неполадки в течении нескольких часов.

В каждом многоквартирном доме обязательно есть электрический щиток. Там находятся счетчики учета электроэнергии и доступ к электропроводке всех квартир. При этом жителям может понадобиться доступ к щетку. Что делать в случае, когда потерялся ключ? Далее более подробно рассмотрим, как открыть электрощиток в подъезде без ключа. Прежде чем кого то обвинять для начала выкладывайте доказательства, все остальное что вы тут сказали преследуется по закону. Я бы на месте этого провайдера отремонтировал этот ящик а вас бы привлек.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

• быстрый доступ для включения или отключения напряжения;
• отдаленность от горючих и пожароопасных материалов;
• естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Похожие записи:

Оформление детских садов, страница 6 Геотекстиль: сферы его применения и характеристики Шкаф в прихожую: обзор популярных моделей из каталога мебели 2021 года! Наружное утепление дома минеральной ватой под сайдинг: выбор материала и этапы работ Шкафы в ванной комнате: самые интересные идеи и полезные советы Кирпич на кухне: от отделки до создания кухонного гарнитура
