Подготовка к разметке фундамента
Перед началом работы необходимо очистить будущую строительную площадку от мусора, удалить траву, устранить неровности, может быть придется засыпать низкие участки земельного участка. Другими словами убрать с территории все, что может помешать строительным работам. Кстати, высокая трава, может создать определенные погрешности при проведении разметки.
Разметка фундамента никак не влияет на прочностные параметры основания под дом. Но от качества ее выполнения зависят углы, длина стен, а иногда даже внутридомовая планировка. Разметка фундаментасвоими руками позволяет не только сэкономить определенную сумму, но при необходимости внести какие-либо коррективы.
В качестве примера разметки рассмотрим самый вариант, когда дом и земельный участок имеют прямоугольную форму. Последовательность действий будет выглядеть следующим образом.
Первым делом необходимо установить место, где будет размещаться дом. Необходимо выбрать самыеблизкие границы участка. Отступив от границ участка на определенное расстояние можно натянутьшнуры. Они покажут первый угол дома. Шнуры натягивают на заранее подготовленные колышки. Спомощью строительной рулетки, можно обозначить стены дома. После выполнения всех замеров можно между отмеченными точками натянуть шнуры. Это и будет контур будущего дома. На последнем этапе необходимо проверить размеченные углы.
Правила перевода дюймов в сантиметры
Онлайн-конвертер единиц измерения – самый простой способ узнать, сколько сантиметров в выраженном дюймами отрезке. Чтобы было проще соотносить значения единиц измерения между собой, воспользуйтесь сравнительной таблицей. Еще вы можете найти в сети изображения, содержащие наглядные сопоставления нужных вам длин и размеров на примере объектов разной величины.
Таблица сравнения диагоналей телевизоров в см и дюймах:
Дюймы Сантиметры Диагональ в 19 дюймов 48,26 см Диагональ в 22 дюйма 55,88 см Диагональ в 24 дюйма 60,96 см Диагональ в 25 дюймов 63,5 см Диагональ в 28 дюймов 71,12 см Диагональ в 29 дюймов 73,66 см Диагональ в 30 дюймов 76,2 см Диагональ в 32 дюйма 81,28 см Диагональ в 34 дюйма 86,36 см Диагональ в 37 дюймов 93,98 см Диагональ в 40 дюймов 101,6 см Диагональ в 42 дюйма 106,68 см Диагональ в 43 дюйма 109,22 см Диагональ в 47 дюймов 119,38 см Диагональ в 49 дюймов 124,46 см Диагональ в 60 дюймов 152,4 см
Контроль за собой: как вывести диагональ фундамента
Способ первый
Самый первый вариант известен со времен античности. Имеем линию стены и точку – будущий угол дома. От этой точки и откладываем перпендикуляр. Для чего вспоминаем школьный курс геометрии: a2+b2=c2. Где a и b являются катетами, а c – гипотенуза. Чтобы не мучиться с дробями и квадратными корнями, берем простые числа, позволяющие обойтись без дробей: 3, 4 и 5. Первый, второй катет и гипотенуза соответственно
При этом неважно, какие единицы измерения выбраны: метры, футы, локти. Главное, чтобы размеры сторон треугольника были кратны 3 4 и 5
Можно сделать отдельный треугольник с таким соотношением сторон, или отложить эти размеры на шнурах, обозначающие границы будущего фундамента (от точки пересечения их – от угла) – это катеты. А потом разворачивать вторую стену, пока расстояние между внешними точками не окажется равно гипотенузе. Это и будет прямоугольный треугольник. Далее продолжаем второй катет до нужных размеров (длина будущей стены), а затем повторяем операцию дважды – четвертый угол получится сам.
Способ второй
Несколько проще способ с дугами, хотя он требует определенного оперативного простора.
Есть отрезок – будущая стена. Продолжаем эту прямую дальше на такое же расстояние. Получаем линию, центр которой – это будущий угол фундамента. Затем от крайних точек (равноудаленных от центра-угла на расстояние, равное длине стены) рисуют две дуги – их радиус может быть произвольный, только бы он был больше длины стены. То есть берут веревку, один конец который петлей крепят за столбик, отмечающий край этого удвоенного отрезка, а ко второму концу привязывают палку – она сыграет роль стилоса, черты. И на грунте рисуют этой палкой дугу. Ограничителем служит веревка, шнур.
Процедуру повторяют от второй крайней точки. Соответственно, две дуги эти пересекаются. От точки пересечения дуг проводят прямую к середине нашего удвоенного отрезка – углу будущего фундамента. Так получают искомый перпендикуляр.
И еще нужно отметить, что способ с дугами хорошо работает на небольших фундаментах: под баню или под гараж. Более масштабные разметки под дом лучше проводить или с помощью треугольника, или третьим методом.
Третий способ
Тут потребуется калькулятор. Сначала связывают шнур в петлю – длина петли равна периметру искомого прямоугольника. Потом на петле отмечают точки углов – то есть откладывают отрезки, равные длине каждой стены. Понятно, что делать это следует последовательно. Затем на калькуляторе как можно точнее считают длину диагонали – это гипотенуза, а катетами в расчетах выступают стены – их длина. Затем отмеряют два куска шнура, чья длина чуть больше гипотенузы – запас нужен для вязания узлов.
Делают отметки на этих двух шнурах (запас на вязки оставляют с обеих сторон. Затем шнуры эти привязывают к петле-периметру. Так, чтобы они шли из одного угла в другой по диагонали. То есть через угол.
Затем растягивают полученный «конверт» на месте будущего дома. Как только все шнуры одинаково натянуты (не должно быть провисаний ни снаружи, ни внутри этой паутины), то это и будет правильный прямоугольник.
Делаем разметку под фундамент правильно
Выполняем точную разметку фундамента самостоятельно
Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.
Инструменты для разметки фундамента
- рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
- деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
- строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
- прочный шнур;
- деревянные рейки;
- зажимы, прищепки или гвозди для закрепления шнура к колышкам;
- строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).
Ленточный фундамент
По углам фундамента ставятся колышки, между которыми необходимо натянуть бечевку либо цветную ленту. Колышки вбиваются по углам вешних граней, траншея при этом капается с внутренней стороны разметки. Трудно найти идеально ровный участок, поэтому глубина траншеи, как правило, измеряется по самой низкой точке разметки фундамента.
Для небольшой постройки будет достаточно траншеи глубинно в полметра
Крайне важно, что бы дно траншеи было как можно ровнее. Также траншея должна иметь строго вертикальные стены. Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен
На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров
Разметка столбчатого, свайного или плитного фундамента очень похожа на обычную разметку, но процесс несколько усложнен. На гранях разметки фундамента необходимо разметить точки размещения опор. Расстояния между ними должно быть не более 2х метров.
При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.
Инструменты
Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:
- рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
- деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
- угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
- шнур или бечевка для проведения разметки;
- крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
- лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.
По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:
Инструкция по разметке прямоугольного фундамента
Способ 1. Правила золотого треугольника (т.Пифагора)
Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).
1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.
2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.
3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.
4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).
5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.
6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.
7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.
8. Больше отметки нам не нужны и их можно убрать.
9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.
10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.
11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.
12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.
13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.
14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.
15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.
16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru
Способ 2. Паутина
Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.
1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.
2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.
3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.
4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.
5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.
6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.
Правило золотого треугольника
Для того, чтобы построить прямой угол вспомним теорему Пифагора.
Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.
Сейчас попробуем сделать это практически.
Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.
- При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
- Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
- Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
- Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
- Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
- Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
- Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
- Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
- Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
- Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник
Второй вариант. Паутина.
- Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
- Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
- Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
- Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
- По аналогии натягиваем четвертый угол и фиксируем колышком.
Способы разметки под различные фундаменты
Для ленточного фундамента
При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.
Для свайного и столбчатого фундамента
При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.
Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.
Для плитного фундамента
Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме
В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.
https://youtube.com/watch?v=tsMkLuIDre0
Инструкция по разметке прямоугольного фундамента
Способ 1. Правила золотого треугольника (т.Пифагора)
Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).
1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.
2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.
3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.
4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).
5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.
6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.
7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.
8. Больше отметки нам не нужны и их можно убрать.
9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.
10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.
11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.
12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.
13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.
14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.
15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.
16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru
Способ 2. Паутина
Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.
1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.
2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.
3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.
4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.
5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.
6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.
Некоторые тонкости при возведении фундамента
Как выровнять фундамент по уровню? Этим вопросом задаются в тот момент, когда фундамент уже залит, но его поверхность не выглядит идеально ровной. Как мы знаем, для того чтобы построить дом, нужен крепкий фундамент. Современные требования к нему достаточно жесткие.
Схема выравнивания фундамента.
При возведении жилых домов чаще всего делают ленточный фундамент. Прежде чем заливать его цементным раствором, на дно вырытой траншеи насыпают гравий. Он станет своеобразной песчаной подушкой, которая позволит добиться ровной поверхности. Многие ошибочно считают, что раз эта часть фундамента скрыта от глаз делать ее ровной не нужно. Это не верно. Дело в том, что, если все четыре стороны будут ровными, они будут иметь одинаковую толщину, а это даст максимальную прочность фундаменту. Обычно толщина воздушной подушки должна быть около 40-60 см. Тот факт, кокой толщины должен быть слой засыпаемого гравия, во многом зависит от самой почвы, на которой планируется возведение дома.
В отношении боковых сторон фундамента ровной поверхности можно достичь, используя качественно выполненную опалубку. В этом случае вы не рискуете получить неровные стены основания дома. Если же все-таки так получилось, что поверхность вышла неровной, то это всегда можно исправить. Ниже будет описан подробный метод о том, как это сделать.
И самое главное, та часть фундамента, на которую будет укладываться рубероид в качестве гидроизоляции, просто обязана быть ровной. Иначе из-за неплотного прилегания гидроизоляции начнется постепенное разрушение всего здания. Поэтому, после того как фундамент будет готов, необходимо еще раз произвести замеры и, если нужно, провести дополнительное выравнивание.
Итак, простое пошаговое руководство, которое поможет даже новичкам
Схема фундамента из ж/б блоков.
Шаг 1. Найти начальную точку разметки или базис.
И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками. Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.
Шаг 2. Вывести все четыре стороны будущего дома.
Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку – правый угол задней стены. Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.
Работа абсолютно несложная, однако монотонная и требует присутствия помощника.
Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения. Все остальное добавите потом. Исключением является , его нужно заливаться сразу и целиком.
Схема разметки территории под фундамент
Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.
С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.
Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°. Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе – идеальная диагональ.
Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).
На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены. Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.
Схема разметки фундамента садового дома.

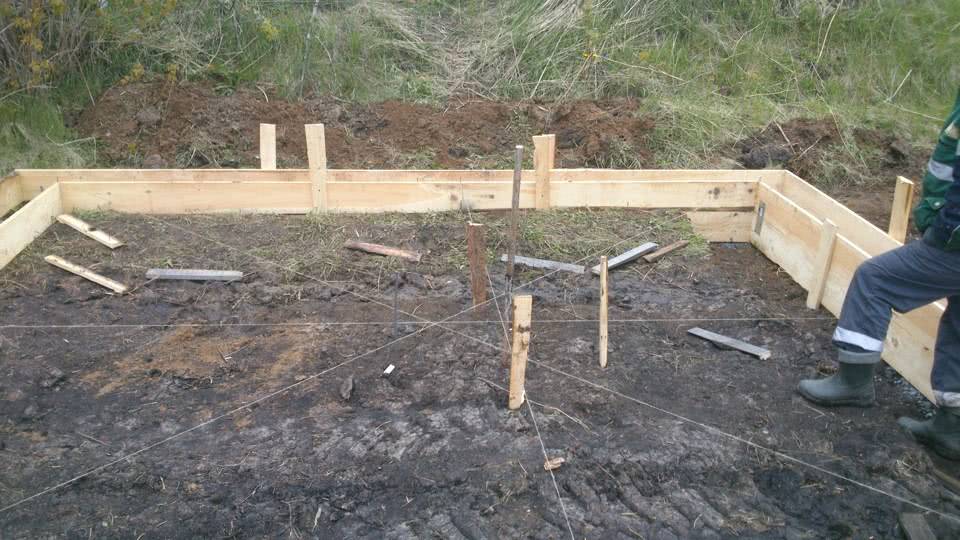

Шаг 5. Сделать обноску.
Наступил второй этап своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.
Обноска – это прочно вбитые попарно в землю столбики на расстоянии 1,5 – 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски – это и есть .
Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.
Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.
После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.
Шаг 6. .
Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.
Привязка
Прежде чем приступить к копанию траншей или котлована, бурению скважин или копанию ям под столбчатое основание, необходимо определить какой, расположенный во дворе, предмет или строение станет отправной точки для выполнения разметки. Эта процедура – привязка опорной конструкции будущего дома. В большинстве случаев таким строением становится забор, параллельно которому будут возведены стены здания, но возможно выполнить привязку к дереву или даже бетонному столбику, от которого размечают прямой угол постройки. Такая привязка обеспечит правильную разметку, абсолютную горизонтальность основания и устойчивость строения.
Разметка участка
Выбранная постоянная точка является так называемым нулем высоты. Строительство фундамента под постройку прямоугольной формы начинается с построения прямого угла с помощью нивелира или строительного угольника. Однако многие строители больше доверяют египетскому треугольнику, стороны которого равны 4, 5 и 3 единицам. Если стороны длиной в 3 и 4 единицы катеты, то сторона длиной в 5 единиц – это гипотенуза.
Соответственно между катетами образуется прямой угол. Вершина угла станет местом, куда будет вбит первый колышек для предстоящей разметки. Сделать египетский треугольник можно своими руками. Понадобится 12 метров прочного, неэластичного шнура, на котором необходимо сделать отметки, отмерив соответственно 3 и 4 метра.
На одной стороне, проведенной параллельно забору или другому строению линии, фиксируют конец шнура. Отметка 3 метра крепится в точке пересечения линий, образующих угол. На примыкающей стороне крепится часть шнура, на которой находится отметка 4 метра. Точку крепления второго конца веревки можно определить, совместив концы шнура так, чтобы получился треугольник. В таком случае, образованный на пересечении линий разметки угол будет прямым.
Начало работ
В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.
Схема поэтапной разметки контура фундамента
Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.
Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то – 8).
После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.
Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.
Разметка или обноска состоит из деревянных колышков и прибитых к ним реек. Такую конструкцию создают только по внешнему обводу ленточного фундамента.
Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.
После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:
Процесс нанесения разметки под основание
- Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
- Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
- Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
- Забивка колышков по внешнему периметру, натягивание шнура.
- Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
- Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
- Проверка внутренних углов и диагоналей.
- Разметка внутренних стен и проверка углов их сопряжения с наружными.
После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.
Точное нахождение точек при помощи теоремы Пифагора
Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.
Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.
https://youtube.com/watch?v=I5U9Rm8UVKw
Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.
Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.
