Полезные советы
Перед работой важно удалить обои со стен, а также другие мешающие элементы. Если поверхность не подготовить, частицы обоев станут забиваться в кожух аппарата
Выход пыли в этом случае будет блокироваться, что может повлечь за собой аварийную ситуацию. Тщательная очистка стен поможет избежать такой ситуации.
Перед выполнением финишной отделки стен важно маркером обозначить расстояния от углов потолка и стен до борозд. Затем выполняется их фото
Когда в следующий раз возникнет необходимость ремонта, эти фотографии помогут найти места закладки проводов.
Выполнять отверстия для подрозетников или коробок следует в таком порядке:
- в центре следует пробурить отверстие диаметром 8 мм;
- при помощи коронки выполнить надпил, чтобы обозначить контуры будущего отверстия;
- в соответствии с контуром выполнить 10 таких же отверстий;
- коронкой добурить отверстие.
При создании таких отверстий можно попасть на прутья арматуры. В панельных домах категорически запрещено их повреждать. Это негативно скажется на прочности стен всего дома. Если розетку устанавливаются на небольшой высоте от пола помещения, объем работ сокращается. В этом случае проводка укладывается в пол.
Нужно ли проводить работы перед штукатуркой
До недавнего времени ни в одном издании ПУЭ не было указано, как должно быть правильно, вначале штукатурка, а затем проводка или наоборот. Но в обновленном недавно своде правил упомянуты работы по оштукатуриванию. В нем, в частности, говорится, что к началу отделочных работ, вся электрика должна быть смонтирована. Выходит, что по нормативам правильно заниматься электрической проводкой перед штукатуркой.
Однако, по мнению электриков лучше приступать к прокладке проводки после штукатурки, а не до. Тем более в домах панельного типа допускается прокладывать штробу только в штукатурке. Еще одной причиной предпочтения такого порядка работ является использование воды при оштукатуривании стен. И если первым делом провести электрику, то необходимо защитить места соединения проводов в подрозетниках, что не всегда возможно сделать.
Как штробить стены без пыли
Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.
Уловитель пыли для болгарки
При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену
Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя
Использование перфоратора и болгарки в ремонте
Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.
Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.
В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.
Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:
- Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
- На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
- В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
- В помещении образуются мусор и осколки.
Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.
В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.
Выбор инструмента для штробления стен под проводку
Известковая и гипсовая штукатурка достаточно мягкая, и обрабатывать ее довольно удобно, даже без электроинструмента.
Зубило и молоток
Умение орудовать этими инструментами – старый дедовский способ справиться с задачей, когда работы предстоит немного (несколько погонных метров) и по другим причинам. В левую руку берется зубило, в правую – молоток. Зубило передвигается по стене вдоль размеченной линии, и по нему бьют молотком, пока не выбьют из канавки достаточное количество содержимого. Таким образом передвигаются снизу вверх. Способ хороший потому, что не требует электричества, дорогостоящего инструмента, образуется мало пыли.
Способ хороший потому, что не требует электричества, дорогостоящего инструмента, образуется мало пыли.
Штроборез
Инструмент мощностью 3000 Вт – для штробления сплошного и полого кирпича, монолитного бетона и газобетона. Пригодится для нарезки каналов при электромонтажных и сантехнических работах. Штроборез может делать проходы между стенами или между стеной и полом под углом 900. В результате образуется широкая и глубокая борозда, из которой не нужно удалять вырезанный материал. Канал выходит ровным, без сколов и зазубрин. Встроенный лазерный указатель места среза обеспечивает максимальную точность. В базовом комплекте с современным инструментом идёт 5 алмазных дисков на 115мм, но можно устанавливать и диски на 125мм Это увеличивает глубину реза до 40 мм. Ширина борозды регулируется с помощью расстановки дисков.
Встроенный лазерный указатель места среза обеспечивает максимальную точность.
Ручная циркулярная пила
Этот электроинструмент отличается достаточно скромными габаритами и весом, что позволяет легко перевозить его с объекта на объект. Т.е. это – профессиональный, мощный инструмент, который справится с самыми сложными, прочными стенами. Основным легирующим элементом на циркулярной пиле является круглый, с острыми зубьями, диск, который вращается с большой скоростью. В конструкцию входит двигатель, редуктор, защитный кожух, ограничение и направляющее устройства. Чтобы разобраться в этом электроинструменте и работать с ним, не нужно быть профессионалом. Современные циркулярки просты в эксплуатации, настраиваются в зависимости от стоящих задач. На них выставляется нужная глубина и углы пропила (90 или 45 градусов), а также, благодаря направляющей линейке, и ширина пропила. Вместо циркулярки часто используют болгарку.
Профессиональный, мощный инструмент, который справится с самыми сложными, прочными стенами.

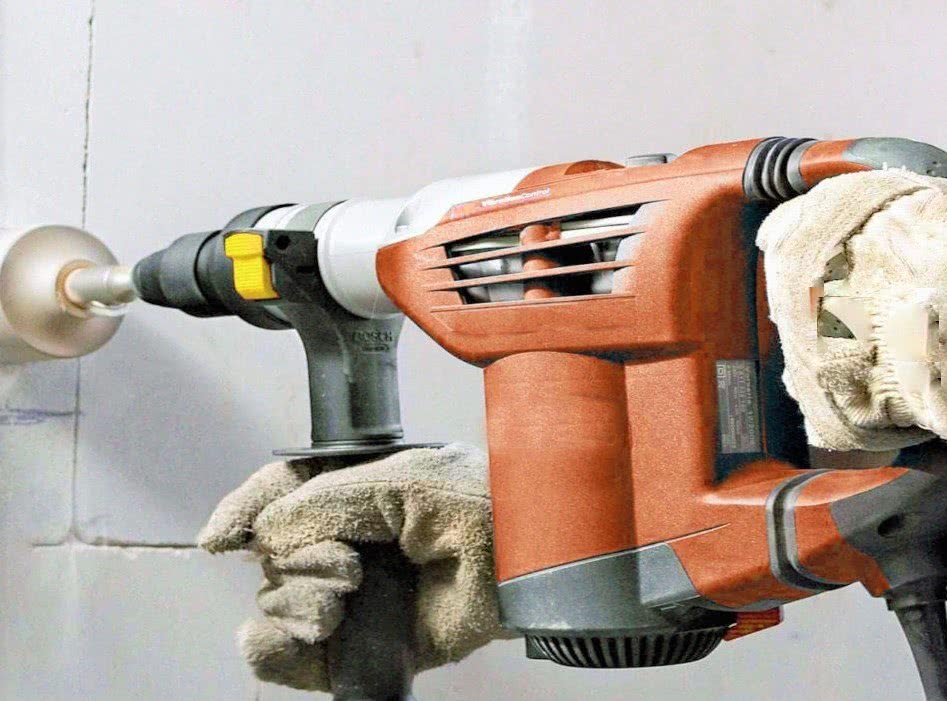

Перфоратор
Его можно использовать везде. Работает с насадками:
- Сверлом,
- Зубилом,
- Круглой насадкой для вырезания подрозетников.
Принцип работы, как и с парой зубило-молоток, только электроинструмент делает всё гораздо быстрее.
Принцип работы, как и с парой зубило-молоток, только электроинструмент делает всё гораздо быстрее.
Дрель
Этим электроинструментом можно работать на более мягких стенах так же, как перфоратором со сверлом. А можно купить рублей за 300 специальную фрезу для нарезания штроб. Также на дрель можно насадить диск, и использовать ее, как болгарку. Только пыли будет гораздо меньше.
Этим электроинструментом можно работать на более мягких стенах так же, как перфоратором со сверлом.
Как проштробить любую стену без пыли?
- Есть народный способ, для чего понадобится:
- Строительный пылесос,
- Болгарка,
- Кусок пластиковой трубы длиной 50 см, диаметром 50 см,
- Диск по бетону для болгарки.
Берётся канализационная труба, в ней делается пропил или вырезается ножом отверстие под диск так, чтобы он вращался непосредственно в самой трубе. Причем так, чтобы вся выбиваемая из стены пыль попадала в трубу. Устанавливается диск для бетонных поверхностей на болгарку. Затем малярным скотчем труба крепится к болгарке таким образом, чтобы она надёжно держалась. Затем к этой трубе также малярным скотчем крепится шланг от строительного пылесоса.
Пыли будет гораздо меньше.
Требования к штроблению стены.
Прежде чем начать выполнение ремонтных работ, необходимо изучить основные требования к штроблению стены. Ниже представленная информация, поможет в составлении схемы по расположению будущей электропроводки и необходимых комплектующих в помещении (розетки, выключатели, элементы освещения).
- Штробу (углубление) следует располагать строго горизонтально или вертикально. Поэтому ни каких линий под углом быть не должно
- Максимальное расстояние от распределительной коробки до розетки или другого электроприбора, не должно превышать трёх метров
- Борозды должны иметь определённые размеры. Максимально допустимая глубина штробы, не должна выходить за пределы 25 мм, и больше 30 мм в ширину
- Производить штробление на несущих конструкциях, плитах перекрытия и в углах запрещено. Данные действия могут повлиять на устойчивость конструкции в целом. Исключением может быть, если вы получите одобрение на проведение подобных работ от муниципального органа
- Спланируйте расположение проводки так, чтобы было как можно меньше изгибов. Ведь в этих местах кабель особенно нагревается при эксплуатации, что может привести к печальным последствиям
- Необходимо соблюдать следующие минимальные отступы: от системы отопления-40 см, от дверей и оконных проёмов-10см, от потолка и напольного покрытия-15 см
Это были основные пункты на которые следует обратить внимание при выполнении ремонтных работ
Как штробить стены под электропроводку перфоратором
Штробление стен перфоратором самое популярное из всех существующих. Объясняется это тем, что для проделывания этой строительной процедуры не требуется много времени и средств.
Перед началом необходимо провести классическую подготовку стен. Она ничем не отличается от той, что осуществляется при использовании других инструментов. Все этапы предельно просты, но требуют ответственного подхода мастера:
- Проверка наличия старой электропроводки. Иногда происходят неприятные моменты, когда в стенах оказываются провода от старой схемы электричества. Не рискуйте жизнью и здоровьем, тщательно проверьте поверхность. Есть специальный прибор, который быстро справляется с этой задачей.
- Непосредственно разметка стены. Убедившись, что в стене не осталось проводов под напряжением, можно приступать к схематической разметке на местах предполагаемого пролегания проводки. Нарисуйте линии от центральной коробки распределения до источников тока (выключателей, розеток, проводов осветительных приборов).
- Защита от грязи и пыли. Не забудьте завесить окна и двери: процесс не слишком чистый, пыль распространится по всей комнате, и её будет сложно убрать.
Закончив подготовку, приступайте к основным действиям. Возьмите перфоратор и по заранее прочерченной линии просверлите небольшие отверстия на расстоянии друг от друга примерно 1.5 см. Далее всё зависит от вашего инструмента: либо вы переключаете его на режим, предназначенный для штробления (нужна специальная насадка), либо вставляете простое сверло. Аккуратно соедините дырочки, продвигая перфоратор.
Важно! Если вы новичок, не пренебрегайте проделыванием отверстий, так как без опыта подобных работ довольно сложно добиться идеально ровного пути линий. Если у вас всё ещё остались вопросы, ниже представлено видео:
Если у вас всё ещё остались вопросы, ниже представлено видео:
https://youtube.com/watch?v=8QugTQUMtJI
Требования и нормы для проведения штроб
Штробление – не просто определенный этап ремонта. Это еще и процесс, при неправильном подходе к которому можно спровоцировать неприятные последствия. Перед тем как штробить стену под проводку, необходимо ознакомиться с определенными правилами. Первым из них является то, что горизонтально осуществлять штробление не рекомендуется, если работы будут вестись близко к перекрывающим плитам. Отступление должно составить 150 мм
Важно знать еще и то, где располагаются газовые трубы. Около них не должно располагаться вертикальных борозд
Отступление должно составить 400 мм минимум. От окон и углов тоже нужно обеспечить определенное расстояние, которое составляет 150 мм.
В бетонной стене штроба должна располагаться только вертикально или горизонтально. Следует исключить лишние наклоны. В некоторых случаях допустимо, что проводка будет располагаться под наклоном, но она должна идти вдоль стены. Это исключение верно для мансардного этажа. Не следует делать одну борозду слишком длинной. Это значение не следует делать больше 3 м, тогда как углубиться можно на 25 мм. Эта цифра актуальна и для ширины. Электропроводка в бетонной стене не должна располагаться с поворотами и наклонами.
К конечной точке следует обеспечить поворот под одним углом, исключением выступают стыки с горизонтальной поверхностью. С несущими стенами работать запрещено. Там не должны располагаться горизонтальные штробы. Это правило должно соблюдаться в отношении построек в любых регионах. Прежде чем приступать к работам, нужно поинтересоваться у управляющей компании, возможно ли это делать вообще. Если у вас панельный дом, это ограничение относится ко всем его стенам.
Необходимый инструмент
При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.
Зубило и молоток
Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.
Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.
Преимущества:
- Отсутствие затрат на покупку дорогостоящего оборудования.
- Быстрый перенес розетки или добавление нескольких приборов.
- Наличие инструмента под рукой.
Недостатки:
- Неудобство выполнения работ.
- Продолжительность процесса.
- Кривые штробы на выходе. Получение ровных линий почти невозможно.
- Сложности при штроблении в кирпичных или бетонных стенах.
Дрель
У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.
Общий алгоритм действий следующий:
- Сделайте разметку на поверхности.
- Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
- Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.
При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.
- С помощью молотка и зубила выбейте промежутки.
Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.
Плюсы:
- Большая скорость работы в сравнении с зубилом и молотком.
- Отсутствие большой пыли.
- Доступность инструмента.
Минусы:
- Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
- Штроба получается кривой с острыми углами.
- Промежутки приходится пробивать с помощью зубила и молотка.
Перфоратор
При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.
Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.
Преимущества:
- Высокая скорость работы.
- Сравнительная доступность инструмента.
Недостатки:
- Сделать ровную бороздку почти невозможно.
- Необходимо использовать разные насадки.
Болгарка
Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).
Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.
Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.
Плюсы:
- Высокая скорость работ.
- Ровность и аккуратность готовых штроб.
Минусы:
- Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
- Необходимо дополнительно работать перфоратором.
- Рекомендуется вынести всю технику и мебель из комнаты.
Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.
Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.
Штроборез
Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).
Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).
Преимущества:
- Высокая скорость работы.
- Ровные штробы на выходе в стенах из любого материала.
- Отсутствие пыли.
- Сравнительно небольшой шум.
- Точная ровность краев.
Минусы:
- Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.
Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.
Штробление стены своими руками.
Чтобы выполнить штробление стены своими руками, необходимо знать чёткую последовательность всех действий. Давайте в этом разберёмся вместе:
- Первым делом, сделайте подробную схему расположения электропроводки и комплектующих элементов;
- Затем, по возможности освобождаем помещение от мебели и бытовой техники, так как при работе будет выделяться пыль;
- Переносим на поверхность стены заранее составленный план электропроводки применяя в этом деле маркер и строительный уровень;
- При помощи индикатора проверяем размеченную поверхность на присутствие старой электропроводки. При её обнаружении, необходимо выполнить демонтаж либо отступить в сторону на расстояние не менее 15 см;
- Выполняем штробление размеченной области, используя для этого один из вышеперечисленных вариантов;
- После того как канал будет полностью выполнен, его необходимо очистить от пыли и пропитать грунтовкой;
- Завершающим этапом монтируем электропроводку.
Штробление под розетки и выключатели выполняется при помощи перфоратора со специальными насадками нужной формы.
Какими бывают стены в домах и квартирах
При выборе технологии штробления необходимо узнать, из какого материала построено здание.
Древесина
Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.
Бетон
Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.
Газобетон
Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.
Кирпич
Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.
Гипсокартон
Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.
Монолит
Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.
Кафель
Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.
Порядок работ и правила расположения штроб
Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:
- Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).Так выглядит уже готовые штробы с проводкой. Примерно такой же план надо нарисовать на всех стенах
- Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
- Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
- Отмечаем места расположения розеток/выключателей, светильников.
- От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
- В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
- Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.Этот план нарисован в одной из программ
- Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
- Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.
После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.
Правила прокладки штроб
Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:
- Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.Правила прокладки проводки — штробы только вертикально и горизонтально
- Планировать надо так, чтобы не было пересечения канавок.
- При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
- От любого другого угла, дверного и оконного проема отступают не менее 10 см.
- От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.
Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.
Особенности железобетонных стен
Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.
В железобетонных стенах нельзя нарушать стальной каркас
Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.
