Как разобрать перфоратор makita hr2450 видео

Оглавление

Видео: Как Разобрать Ствол Перфоратора Makita 2450

Перфоратор Makita: ремонт подручных работ

Технология диагностики и устранения неисправностей идентична другим устройствам. Для начала разберите инструмент, сняв корпус, а затем удалив устаревшую смазку и грязь.

Рекомендуется заменить блоки, которые перестали работать. После этого все составляющие элементы механизма сбрасываются.

Для правильной работы рекомендуется тщательно осмотреть каждый предмет ремонта. Чтобы восстановить работоспособность картриджа 2010 года, переключателя режимов и корпуса, выполните следующие действия.

Удалить картридж
Удалить переключатель
Устранить дефекты внутри шкафа
Смазать и заменить изношенные детали.

Как разобрать молоток и коробку передач?

При разборке коробки передач мы рекомендуем следовать приведенным ниже инструкциям:

Установите ударную дрель на твердой поверхности, подняв ствол вверх
Вытяните снаряд вперед, прижав инструмент к столу. Эта позиция предотвращает случайное перемещение составляющих элементов.

Набор перфоратора Makita

После завершения ремонта все снятые детали должны быть сброшены. Рекомендуется нанести свежий слой жира на все необходимые детали.

Перед сборкой корпус очищается керосином или бензином. Очищенная оболочка заменяется. Переключатель режима не должен быть в нем.

Принципиальная схема Makita HR 2450

Система перфоратора Makita-2450 состоит из множества вспомогательных компонентов и списка запасных частей. Среди наиболее важных элементов, которые следует учитывать при проведении ремонтных работ, следующие:

Стопорное устройство для кольца. Он предназначен для удержания сферического элемента, который удерживает буровое долото. Шайба и пружина контролируют это
Зажимное кольцо Требуется для правильного снятия крышки картриджа
Четыре винта соединяют коробку передач и двигатель, устраняя вибрацию. Схема имеет большое количество резиновых компонентов. Часто они вызывают неисправность.

Описаний этих агрегатов будет достаточно для качественного ремонта.

Вывод

Перфораторы Makita по праву считаются одними из лучших на современном рынке. 2470 немного улучшен, но это не делает устройство долговечным. Своевременный ремонт максимально увеличит срок правильной эксплуатации. Эта статья поможет вам понять особенности основных узлов. Этих материалов достаточно для устранения наиболее распространенных типов неисправностей.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

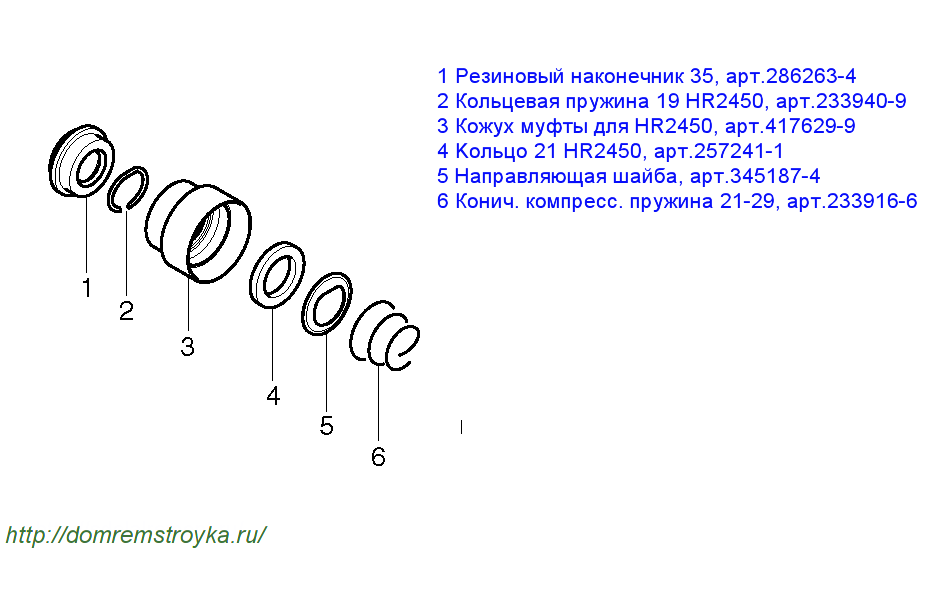

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

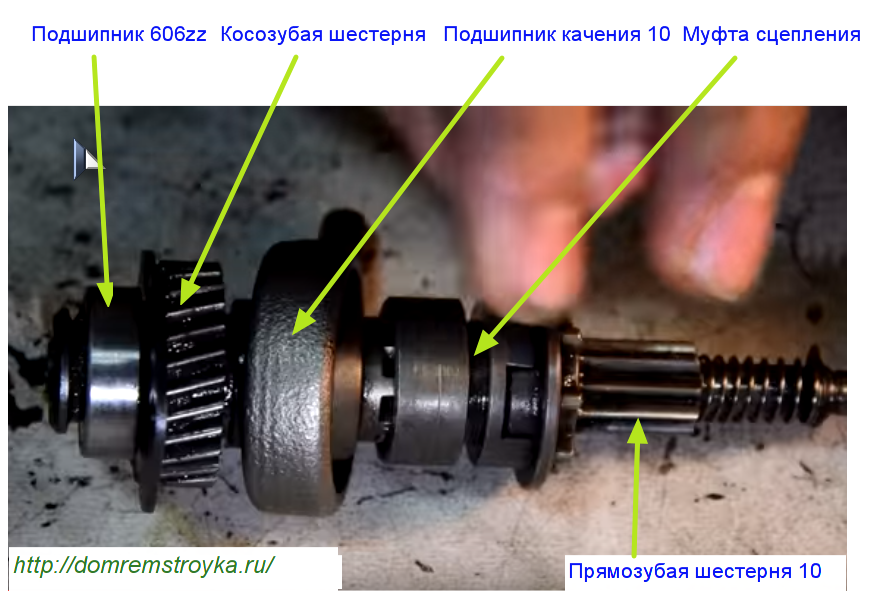

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

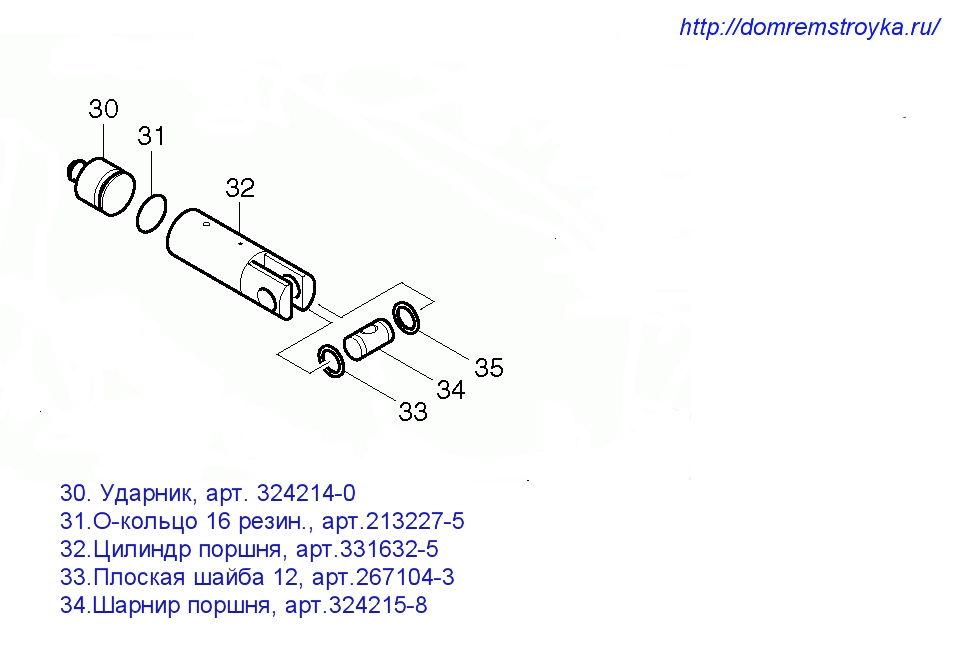

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Цилиндр разобранный

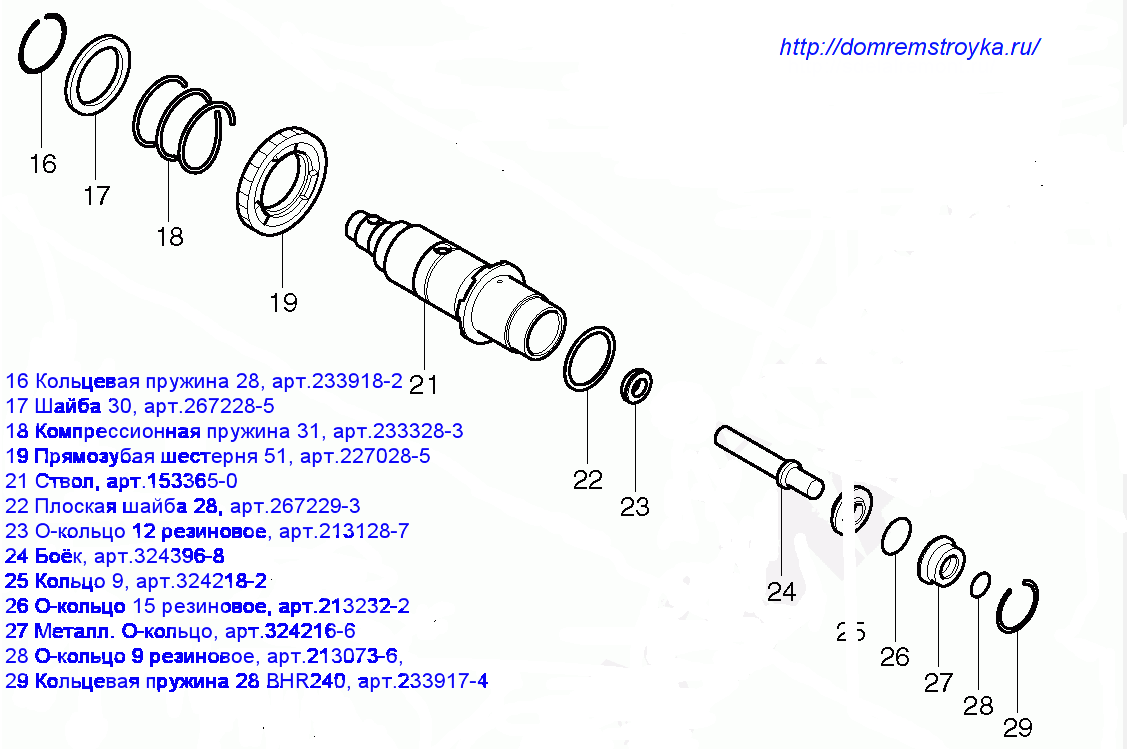

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— металлическое кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Устранение неполадок

Каким бы надежным и качественным ни был инструмент Makita, со временем возможны поломки и выход из строя. Любое повреждение можно устранить, если своевременно выполнять профилактический ремонт. Выйти из строя может как механическая, так и электрическая части.

Не крутит патрон

Если при работе оборудование трещит, не крутит патрон, то, возможно, возникло повреждение в двигателе. Для того чтобы понять причину, нужно будет разобрать механику. Если проблема не в двигателе, то, вероятнее всего, в моторе.

Варианты: слом кнопки запуска, замыкание катушек.

Не держит бур в патроне

Разберите патрон, выяснив в чем кроется проблема. Скорее всего – это старение, порча патрона. Может быть, просела пружина фиксации, потеряли форму шарики и так далее.

Замена якоря

Снять якорь несложно, если следовать определенной последовательности:

отсоединить заднюю крышку, отцепить щетки;
открутить корпус редуктора, почистить все детальки от пыли;
далее следует удалить якорь, несильно потянув его на себя, а на его место поставить новую деталь;
перед размещением нового якоря не забыть надеть резиновые амортизаторы, поменять воздухозаборную пластину;
в обратном порядке поместить все снятые ранее детали.

Инструмент не долбит

Скорее всего, сломался плавающий подшипник, потребуется его замена. Неполадка может быть связана и с нарушением удара. Появляется при долгой эксплуатации, из-за чего происходит раскол бойка. В этом случае его необходимо поменять.

Еще один вид поломки – старение поршневой группы. Нужно выполнить замену поршня и гильзы.

Замена кнопки пуска

Процесс включает следующие шаги:

убрать крышку, накрывающую оборудование;
отключить контакты проводников;
вытянуть корпус кнопки из места, где она находится, и поставить новую кнопку;
присоединить контакты, собрав все в обратном порядке.

Перегрев при использовании

Если соблюдать все правила использования перфоратора, а именно: делать перерывы во время пользования, дать проработать аппарату вхолостую, то перегрева не будет. Но если это уже случилось, то нужно проверить электромотор.

Разобрать устройство после полного остывания, проверить целостность мотора, и если он поврежден – заменить его.

Конструкция прибора

Перфоратор обладает сильной ударной функцией, которой нет у обычной дрели. Это достигается наличием специальных элементов конструкции, которые создают пневматический толчок рабочего инструмента с большой кинетической энергией.

Вращающее движение электрического двигателя преобразуется в колебательное движение за счёт сжатия воздуха между двумя поршнями. Компрессия создается за счет колебания поршня, которое передается ему от электродвигателя с помощью специального редуктора.

Несмотря на сложность конструкции, большинство поломок легко диагностируются и устраняются, в сложных случаях для ремонта перфораторов следует сначала обратиться к подробной инструкции.

Неисправность переключателя

В процессе ознакомления с вопросом о том, как собирать Makita 2450, необходимо выяснить частые неисправности коммутатора. Они могут быть вызваны износом металлических штифтов. В этом случае любой из режимов не будет активирован. Необходимо будет заменить переключатель. Это должно быть сделано в случае перелома посадочных выступов.

Если резиновое кольцо изношено, будет небольшая утечка смазки. Я должен заменить его.

Бывает, что замок ломает клюв, который прикреплен к углублениям редуктора. Ноги когтей могут быть повреждены. Чтобы избежать всех вышеперечисленных сбоев, вы должны тщательно обрабатывать инструмент.

Правила безопасного использования инструмента

Использовать перфоратор допустимо только с применением личных средств защиты. К ним относятся защитные очки, наушники, перчатки, респиратор. Одежда должна быть без развевающихся длиннополых элементов. Волосы собраны под головным убором. Обувь должна быть сухой, удобной и нескользящей, желательно с носками, усиленными металлическими пластинами.

Уровень шума работающего инструмента колеблется в районе 100–110 дБ. Если обрабатываемая поверхность резонирует (например, бетонная стена), то шумность может достигать 140–150 дБ. Такая звуковая нагрузка может привести к возникновению соматических заболеваний или психических расстройств. Необходимо применять наушники или беруши.

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Разборка механического блока ударного узла

Два слова о переключателе режимов

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— металлическое кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

Ремонт перфоратора макита 2470 своими руками видео

Как проверить годность ротора перфоратора Макита

Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.

Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.

Вытаскиваем ротор

Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.

А это ротор

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.

Чистый коллектор

Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.

Схема пробника КЗ витков

Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.

Порядок разборки и сборки инструмента

Прежде чем приступить к разбору перфоратора, нужно запастись инструментом, без которого не обойтись: шестигранники, отвертки с различными разрезами (минусовая, крестовая, фигурная), специальные съемники для подшипников, тиски.

Всегда пригодятся:

смазка, растворитель;
запасные щетки (если нужна будет замена);
медный провод подходящего сечения.

Разборка

Для начала необходимо снять быстроразъемный распорядитель. После демонтажа вынуть четыре винта, которые скрепляют «туловище» редуктора механической части. Далее нажать на фронтон вала, убрать крышку черного цвета. Затем вытащить механизированный блок из зеленой стороны, для этого требуется произвести следующие манипуляции:

в ручке вынуть три винта, которые удерживают крышку;
крышку демонтировать;
извлечь угольные щетки, освободить пружины щёткодержателей.

После всех произведенных действий, вытащить механический блок статора. Освободить ротор.

Затем следует разобрать блок механики ударного узла, выкрутить находящиеся в фундаменте корпуса два болтика.

Теперь настало время удаления вала промежуточного, нужно будет по порядку снять с него:

кольцо, подшипник;
шестерёнку прямозубую;
подшипник качения;
шайбу плоскую;
606 подшипник;
кольцо S-7 стопорное;
спираль компрессионную;
муфту сцепления.

Далее снять вал ствола долбления механизма. Необходимо извлечь его изнутри корпуса, а из самого вала вынуть цилиндр.

Продолжая выполнять последовательность разбора, демонтировать его, выполнив следующие пункты инструкции:

выбить соединитель поршня;
убрать плоские шайбы;
извлечь ударник.

Чтобы разложить сам вал, потребуется вынуть шайбу, компрессионную и кольцевую пружины, стальной шар, шестеренку прямозубую. А с внутренней полости устранить металлическое и резиновые (2 шт.) кольца, кольцевую пружину, колечко, плоскую шайбу из металла.

Соблюдая все правила последовательности разборки, перейдем к демонтажу электрической части, в которую входят нижеперечисленные детали:

статор;
выключатель;
ротор;
угольные щетки;
щёткодержатель.

Затем необходимо вынуть два самонарезающих винта.

Сборка

Перед тем как вернуть все детали, из которых состоит перфоратор, на место, следует нанести новый слой смазки. Корпус очистить с помощью бензина. При необходимости сменить все нуждающиеся в замене детали, покрыть лаком катушки. Коллектор обезжирить ватным диском, смоченным в спиртовом растворе, чтобы избежать налипания пыли на смазанный подшипник. Собрать всё в обратной последовательности.

Возможно, потребуется отремонтировать, обслужить, провести профилактику или даже заменить какие-либо детали.

Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его

Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
Снятие накладки (задней) на ручку.
Вынимание щетки двигателя.
Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

заполнение грязью, пылью, влагой;
смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
частое переключение режимов со временем приводит к облому кнопки переключателя.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Оснастка перфоратора

Чтобы получить более полное представление о широких возможностях перфоратора, совершим краткий экскурс в мир насадок, которые применяются в работе этого электроинструмента. Основные виды насадок:

Буры. «Свёрла», предназначенные для бурильных работ по камню и бетону. На конце усилены твердосплавной головкой. Основное предназначение — проведение монтажных работ, крепёж, проводка коммуникаций.
Коронки (цифенборы). Устройство для вырезания отверстий большого диаметра. Если необходимо сделать отверстие большой глубины, с коронками применяют специальные переходники, позволяющие выдвигать оснастку на нужную длину. Успешно применяются для обработки керамической плитки, в монтаже электрооборудования.
Зубила. Самая многообразная категория насадок для перфоратора. Различаются размерами, формой, длиной и шириной рабочей поверхности. Бывают зубила в форме пики, в форме плоской лопатки, а также канальные зубила (штроберы), предназначенные для выдалбливания каналов в бетонных или кирпичных стенах. Незаменимый помощник при демонтажных работах (снятие старой плитки, демонтаж стяжки, подгонке и выравнивании кирпичной кладки перед штукатуркой).

Фотогалерея: буры, коронки и зубила

Буры для сверления камня и бетона

Коронки сверлят большие отверстия

Зубила режут бетон и долбят канавки

Устанавливаются все виды насадок в SDS+ патрон одинаково, в фиксации используется принцип подвижных зажимных шариков. При правильной установке оснастка может свободно перемещаться по продольной оси, не выпадая при этом из гнезда.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Читать также: Как подсоединить пусковой конденсатор к электродвигателю

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Видео: Как Разобрать Ствол Перфоратора Makita 2450

Перфоратор Makita: ремонт подручных работ

Как разобрать молоток и коробку передач?

Набор перфоратора Makita

Принципиальная схема Makita HR 2450

Вывод

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Разборка механического блока ударного узла

Разборка промежуточного вала

Порядок разборки вала ствола ударного механизма

Разборка электрической части перфоратора Макита 2450, 2470

Устранение неполадок

Не крутит патрон

Не держит бур в патроне

Замена якоря

Инструмент не долбит

Замена кнопки пуска

Перегрев при использовании

Конструкция прибора

Неисправность переключателя

Правила безопасного использования инструмента

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Разборка механического блока ударного узла

Разборка промежуточного вала

Порядок разборки вала ствола ударного механизма

Разборка электрической части перфоратора Макита 2450, 2470

Как проверить годность ротора перфоратора Макита

Порядок разборки и сборки инструмента

Разборка

Сборка

Разборка и сборка инструмента + (Видео)

Причины поломок

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Механические неисправности перфораторов makita 2450 и makita 2470

Ремонт частей ствола перфоратора Макита 2450

Оснастка перфоратора

Фотогалерея: буры, коронки и зубила

Ремонт перфоратора Makita 2450 своими руками инструкция

Похожие записи:
