Как открутить патрон на шуруповёрте
Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.
Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.
Как разобрать?
Чтобы разобрать зубчато-венцовый патрон, нужно закрепить его в тисках в вертикальном положении лепестками вверх. Прижимные лепестки или кулачки предварительно опустить вниз до упора. Затем открутить разводным ключом зубчатую гайку, желательно перед этим смазать ее маслом. Когда зажимная гайка откручена, снять внутренний подшипник и шайбу. Вынуть изделие из тисков и выкрутить гильзу из основания.
Существуют модели, в которых основание не вкручено, а просто вставлено во внешнюю регулировочную муфту (рубашку). Тогда патрон следует зафиксировать в тисках таким же образом, но только чтобы гильза проходила между их губками, а края муфты упирались в них. Максимально углубить кулачки или лепестки и открутить зубчатую гайку. Сверху положить прокладку из мягкого металла (медь, бронза, алюминий), разогреть рубашку строительным феном или паяльной лампой и выбить корпус молотком.
Быстрозажимные патроны разбираются гораздо проще, но они не предусматривают полного разбора на все составляющие части.
Чтобы почистить, проверить внутренности элемента на наличие повреждений или заменить их, необходимо:
- крепко удерживать в руке часть механизма, где расположены зажимные кулачки;
- вставить в прорезь между муфтами отвертку и аккуратно, проворачивая патрон, отделить и снять нижнюю пластиковую часть корпуса;
- максимально углубить лепестки;
- вставить в патрон болт соответствующего размера и выбить молотком металлический сборной корпус из второй наружной муфты.
Дальше разбирать быстрозажимной патрон не имеет смысла. Во-первых, уже и так будут доступны все места, нуждающиеся в чистке или смазке. Во-вторых, дальнейшая разборка внутреннего элемента не предусматривается производителем и соответственно приведет к порче, выходу из строя всего механизма.
Конус Морзе предполагает еще меньше манипуляций для разборки. После демонтажа всего механизма с дрели, необходимо зажать наружную металлическую муфту (рубашку) в тисках или крепко удерживать ее плоскогубцами. Затем при помощи газового ключа, плоскогубцев или вставленного внутрь шестигранника, выкрутить зажимной конус из корпуса.
Конструктивные особенности
Патроны предназначены для удержания сменной насадки во время совершения крутящего момента или возвратно-поступательных движений механизма внутри механического инструмента. В зависимости от типа используемой оснастки применяются различные зажимных устройств. Так, выделяются три основных вида. Рассмотрим каждый вариант детальнее.
Зубчато-венцовый
Иначе такое устройство патрона для дрели называется ключевым. Причина в том, что для фиксации насадки диаметром 1-16 мм здесь нужно менять положение зажимов используя специальный ключ. Этот факт считается плюсом из-за надежности работы и минусом из-за компактного приспособления, которое часто теряется. Устанавливается такое устройство на дрели.
Ключевой зажимной механизмИсточник berezka-stroi.ru

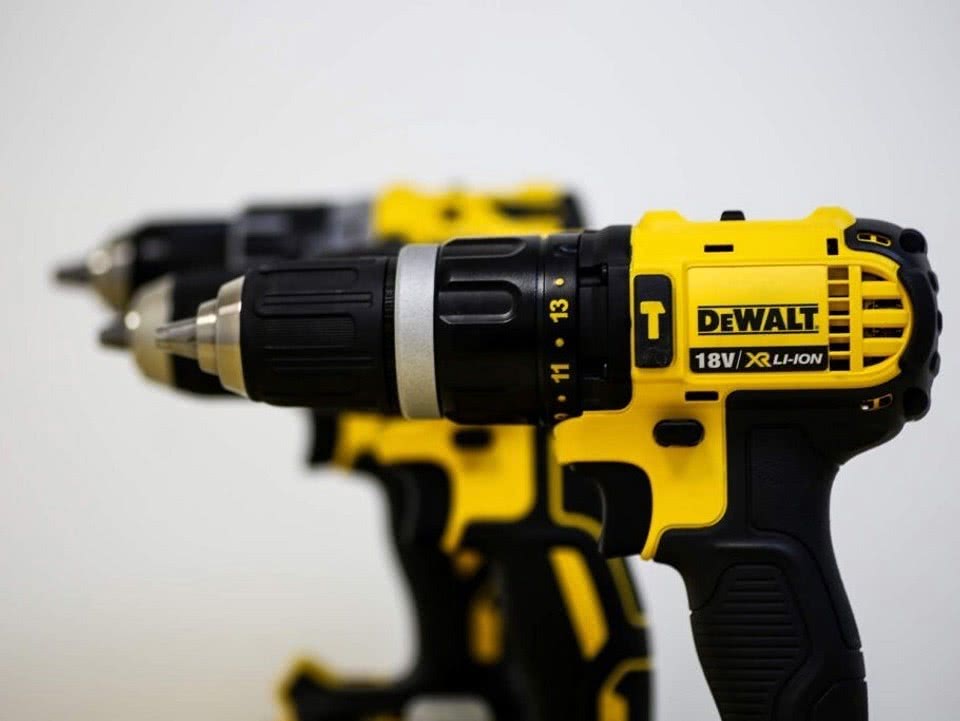

Быстрозажимной
Для управления зажимами здесь нужно вращать саму гильзу без использования дополнительных приспособлений. Устройство часто устанавливается на аккумуляторные дрели, шуруповерты. Из недостатков здесь выделяется слабое удержание насадок с большим диаметром (предельные диаметры 10 или 12-13 мм). Решением ситуации является замена изношенного патрона либо использование дрели с ключевым аналогом.
По исполнению такие патроны могут быть с одной или двумя муфтами. Первые считаются ненадежными из-за сложности ремонта и наличия фиксаторов с низкой прочностью (элементы системы блокировки вала). Вторые удобны в использовании: во время вращения верхнего цилиндра юбка удерживается второй рукой.
Быстрозажимное устройство с двумя муфтамиИсточник maxmaster.ru
SDS
Такой тип патронов устанавливается на перфораторы. Они примечательны тем, что во время вращательного и возвратно-поступательного движения механизма здесь исключен вылет или прокручивание насадки. Хвостовик и оснастки в этом случае также отличается. В поперечном сечении это не многоугольник, а цилиндр с продольными канавками.
Внутри группы эти патроны (Steck-Dreh-Sitzt – с немецкого «вставь, поверни, бур закреплен») подразделяются на несколько подвидов:
- SDS. Диаметр хвостовика с двумя пазами составляет 10 мм. Глубина погружения бура – 40 мм. Допустима работа с насадками типа SDS-plus.
- SDS-plus. Аналог SDS отличается наличием двух дополнительных укороченных пазов. Они служат для предотвращения выпадения бура. Допустимые диаметры сверл – 4-32 мм длиной от 110 до 1000 мм. Применение – легкие перфораторы.
Бур типа SDS-plusИсточник 220-volt.ru
- SDS-top. Редко используется сравнительно со вторым вариантом. Устанавливается такой патрон на средний по весу инструмент. Диаметр хвостовика насадок здесь составляет 14 мм, бура – до 32 мм. Погружение оснастки выполняется на 70 мм. Пазы – две пары: короткие и длинные.
- SDS-max. Распространенный тип изделий для буров диаметром свыше 20 мм (тяжелая техника). Хвостовик с тремя длинными и двумя короткими пазами имеет сечение 18 мм, углубляется на 90 мм.
- SDS-quick. Здесь хвостовик имеет выступы для фиксации и сечение в форме шестигранника, что позволяет работать с битами и сверлами. Буры по толщине ограничены 10 мм.
- SDS-hex. Это специализированное устройство патрона перфоратора для работы с пиками и зубилами. Устанавливаются на отбойных молотках.
Хвостовик зубила типа SDS-hexИсточник krepezhnydom.ru
Из перечисленного видно, что устройства отличаются от патронов для дрели отсутствием зажимных лепестков. Фиксация здесь производится встроенными в корпус направляющими, которые входят в пазы хвостовика. Выпадение исключается за счет защелок с шариками и пружинами. Это объясняет использование разных насадок в зависимости от конструкции патрона. Установка оснастки выполняется путем нажима до характерного щелчка.
Основные виды патронов для дрели
По своей конструкции зажимы для дрели делятся на два основных типа:
- зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
- быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.
Разновидности патронов для дрели
Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.
Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.
Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке
К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.
По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.
Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги
Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.
Конусный патрон
Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».
Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.
Зубчато-венцовая конструкция
Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.
Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.
Быстрозажимной патрон
Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.
Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.
Как разобрать патрон на дрели
Не все разновидности подразумевают разборку, в большинстве случаев — конусные. Существует увлекательный способ доступа без распиливания на части. Процесс:
- Кулачки сводятся вовнутрь.
- К фронтальной стороне доской либо железным листом прижимается гибкий материал (пенопласт, пенополистирол — шириной 10-20 мм).
- Дрель прислоняется к ровненькой поверхности и врубается ударная работа. Если модель не предугадывает этого режима, то патрон за ранее демонтируется и фиксируется на перфораторе. После 20 секунд работы деталь можно разобрать для ремонта, чистки.
Даже после ремонта работоспособность восстанавливается не до конца, поэтому деталь рекомендуется поменять.
Полезные статьи, анонсы и обзоры на нашем канале Yandex Дзен
Какие насадки можно использовать с патроном шуруповерта?
Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.
Стандартный набор состоит из следующих бит:
- шестигранной;
- квадратной;
- под прямой шпиц;
- звездочки и другие.
Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.
https://youtube.com/watch?v=1dXQX9_Opl4
Как разобрать патрон шуруповерта
Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.
Детали конструкции
- Рукав
- Основание
- Шайба
- Подшипник
- Гайка.
Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.
Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.
Что делать, если патрон не разбирается
- В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
- Болт или сверло вставляем сзади.
- Разводим кулачки.
- Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
- Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.
После ремонта или профилактических работ сборную модель несложно будет собрать обратно
Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются
Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
https://youtube.com/watch?v=7ibBybnMReQ
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
https://youtube.com/watch?v=6j2KygN8vfY
N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
https://youtube.com/watch?v=9c205wZORFg
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Как вставить сверло в дрель?
Это операция является простой и быстрой, тем не менее необходимо соблюдать некоторые правила. Пошаговая инструкция обезопасит вас во время постановки сверла в дрель.
- Отключить инструмент от сети.
- Затем выбрать подходящее сверло, учитывая характер работ, материал, в котором будет делаться отверстие и совместимость сверла с дрелью.
- Поместите сверло в патрон хвостовой частью внутрь («хвостовиком»).
- Затем следует закрепить патрон, учитывая его вид. Если ключевой, то закрепить специальным ключом с зубчиками, если быстрозажимный, то закрепить руками.
- После того как сверло зафиксировано, проследите, чтобы оно не шаталось в патроне и не было никакого люфта.
- Далее можно приступать к работе.
Стоит отметить, что выбор сверл зависит от вашей электродрели. Существуют различные модели с разнообразным техническим оснащением и возможностями. Некоторые дрели нельзя, например, использовать для работ по металлу. Другие – допускают возможность установки сверл в диаметре от 0,8 до 10 мм или от 1,5 до 13 мм. Не рекомендуется покупать дешёвые сверла из некачественного металла, лучше переплатить, но убедиться в том, что инструмент работает исправно и долгий срок.
Установка рабочего инструмента на перфоратор
Как уже говорилось выше, перфоратор перед установкой сверла надо проверить на работоспособность. Чтобы выполнить такую проверку, рабочий режим перфоратора устанавливается на сверление без боя. Если после нажатия пусковой кнопки устройства вы услышите и почувствуете, что его двигатель работает ровно и без толчков, значит, перфоратор можно использовать по прямому назначению, предварительно вставив в него сверло или бур.
Читать также: Чем удалить застывшую монтажную пену
Чтобы в перфораторе закрепить сверло с цилиндрическим хвостовиком, используйте переходник с патроном кулачкового типа
Перед тем как вставить сверло в перфоратор, необходимо обработать хвостовик рабочего инструмента специальной смазкой, которая защитит его от коррозии. Сама процедура установки сверла в перфоратор выглядит следующим образом.
- Перфоратор задней частью устанавливается на пол или другую твердую поверхность.
- Подвижная часть зажимного устройства оттягивается назад.
- Инструмент вставляется в перфоратор до упора. При этом сверло или бур, которые надо вставить в перфоратор, необходимо держать вертикально. Если пренебречь этим требованием, можно столкнуться с тем, что инструмент будет вылетать или даже ломаться, а также это может привести к выходу из строя самого перфоратора.
Надавливать следует до щелка, затем потянуть бур, если не вынимается – всё хорошо
Учитывая тот факт, что зажимные патроны на современных перфораторах отличаются достаточно простым принципом действия, вопросов о том, как достать сверло из перфоратора, как правило, не возникает.
Сняв с перфоратора использованный инструмент, чтобы заменить его на другой, желательно сразу очистить его хвостовик от смазки и строительной пыли. При этом хвостовик сверла, который вы собираетесь вставить, также должен быть очищен и предварительно смазан. Замененный таким образом инструмент не нанесет вреда зажимному механизму перфоратора и прослужит намного дольше.
Смазка продлевает срок службы как самого бура, так и перфоратора
Используя перфоратор, можно не только получить просверленный элемент конструкции, но и выполнить обработку при помощи специального зубила. Можно также устанавливать в качестве рабочего органа такого устройства миксер.
У домашних мастеров часто также возникают вопросы о том, как вставить сверло в шуруповерт или как поменять патрон на перфораторе. Решить первый вопрос достаточно просто, так как в конструкции шуруповерта используются патроны такой же конструкции, как на дрелях и перфораторах. А вот к вопросу о том, как правильно заменить патрон на перфораторе, следует подходить со знанием дела: выполнить такую процедуру, не имея определенных знаний и навыков, непросто.
Как снять патрон с электродрели
Патрон может крепиться к шпинделю следующим образом:
- Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
- Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.
Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.
Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.
Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.
Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:
- Трубный ключ № 2.
- Молоток средних размеров. Примерно 400−500 гр.
- Гаечные ключи.
- Штангенциркуль № 1, 2 или 3.
- Отвёртку с нужной формой и сечением лезвия.
- Напильник личной или бархатный.
- Наждачную бумагу.
В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.
https://youtube.com/watch?v=N1Ltdyq1-Cw
Соединение резьбовое
Порядок действий при демонтаже:
- Откручиваем стопорный винт против часовой стрелки.
- Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
- Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
- Установка устройства осуществляется в обратном порядке.
Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.
Соединение инструментальным конусом: демонтаж пошагово
Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.
Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.
Необходимо выполнить следующие действия:
- Дрель держать рукоятью вверх.
- По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
- После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
- Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).
Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.
https://youtube.com/watch?v=qSiWefgu-Jk
Слесари, как правило, поступали следующим образом:
- Вставляли ключ в эти проточки.
- Ударом молотка по рожковому ключу демонтировали зажимной инструмент.
Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.
Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.
Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.
https://youtube.com/watch?v=VgT63hRdeKw
Патроны для мини-дрелей какие они и чем отличаются
Мастера-ювелиры пользуются сверлильными инструментами. Причем это стационарные сверлильные станки, обычные электродрели или мини-дрели. Только в патронах таких инструментов устанавливаются очень тонкие сверла и фрезы, зафиксировать которые обычным устройствами невозможно. Для мини-дрелей применяются специальные патроны, которые имеют аналогичный принцип работы, однако конструктивно отличаются по устройству. Если в оснастке для обычной строительной дрели используются губки с резьбой, то на мини-дрелях патроны состоят из механизма с 4-мя цангами.
Для изготовления патронов под мини-дрели применяется такой материал, как латунь. Если необходимо установить деталь в обычную дрель, то для этого используются специальные переходники. Они отличаются размерам внутренних и наружных диаметров. В цанговые патроны для мини-дрелей можно установить сверла с диаметрами хвостовиков от 0,1 до 4,5 мм, но при этом понадобится подбирать соответствующий механизм цанги.
Это интересно! Патроны для мини-дрелей относятся к категории быстрозажимных одномуфтовых, так как закрепление сверл происходит за счет перемещения зажимной муфты одной рукой.
