Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Расчет проступи (ширины ступеней)

У нас с вами получилась контрольная точка максимальной высоты, на которой можно установить промежуточную площадку. Далее, на нашей схеме продолжаем прорисовывать лестницу, сейчас нам необходимо определить ширину ступеней.

В проем у нас с вами вошло 10 ступеней и площадка шириной 80 см, с помощью расчета определим ширину ступеней:

215 см расстояние от точки А до площадки / 10 ступеней = 21,5 см ширина ступени.

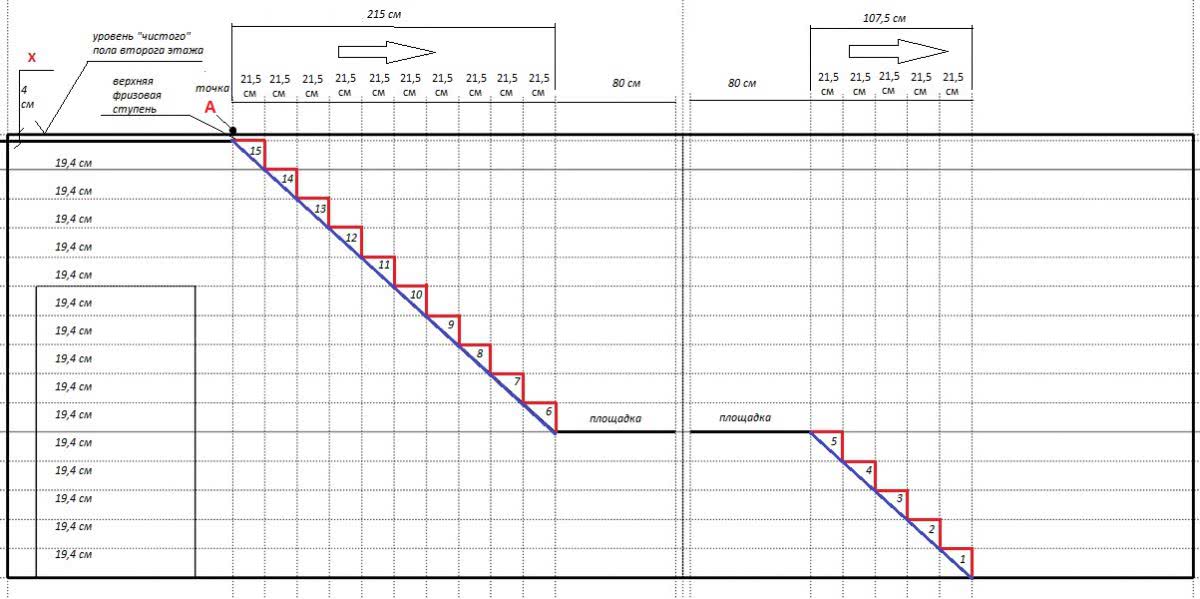

От точки А отмеряем вправо (как указано стрелкой) 21,5 см и проводим вертикальную линию разметки, получаем ширину ступени, так же отмеряем и проводим остальные вертикальные линии как показано на рисунке 5.

На пересечении линий разметки ширины и высоты ступени от точки А до площадки проводим диагональную линию оси наклона лестницы, получается угол наклона лестницы около 42°. Если у вас размеры на схеме выполнены в масштабе, то угол наклона вы можете проверить с помощью транспортира. Линия наклона лестницы выделена, синим цветом.

Далее, красным цветом выделяем ступени лестницы, соединяем линии разметки г-образной линией по ширине и высоте ступени (квадрат, разделенный по диагонали). Как видно на рисунке 5 у нас с вами получилось 15 ступеней с промежуточной площадкой. В верхнем марше у нас 10 ступеней, в нижнем марше 5 ступеней.

Проступь лестницы в нашем случае получилась 21,5 см равная ширине косоура. Этого недостаточно для удобного и безопасного перемещения по лестнице. При устройстве ступеней для безопасного передвижения по лестнице принято использовать простую формулу — ширина ступени + высота = 45см±2 см (43…47 см), что получается в нашем случае — 21,5 см ширина ступени + 19,6 см высота ступени = 41,1 см.

В этом случае можно воспользоваться способом увеличения проступи — нависание ступени над ступенью от 1 до 5 см, этот вариант желательно использовать только в крайнем случае, когда увеличить ширину ступеней другим способ уже не получается, как в нашем случае с расчетами конкретно приведенной лестницы.

Для определения оптимальной ширины ступени в нашем случае, мы должны определиться, с каким напуском сделать ступень над ступенью. Проведем несложный расчет:

45 см — 19,6 см наша высота ступени = 25,4 см (округляем до 25,5 см) это ширина нашей ступени с напуском, то есть при этом напуск получается:

25,5см — 21,5 см = 4 см напуск ступени над ступенью

Значит, при устройстве ступеней нам необходимо использовать материал шириной не 21,5 см, а 25,5 см. Что в итоге нам дает расчет по формуле безопасности параметров ступеней лестницы:

25,5 см + 19,6 см = 45,1 см — это значение соответствует показателю формулы расчета параметров ступеней (пропорциональное соотношение шири и высоты ступени) для удобной и безопасной лестницы. Давайте отобразим на схеме увеличение ширины ступеней и одновременно прорисуем толщину материала равную 4 см из которого будут сделаны ступени.

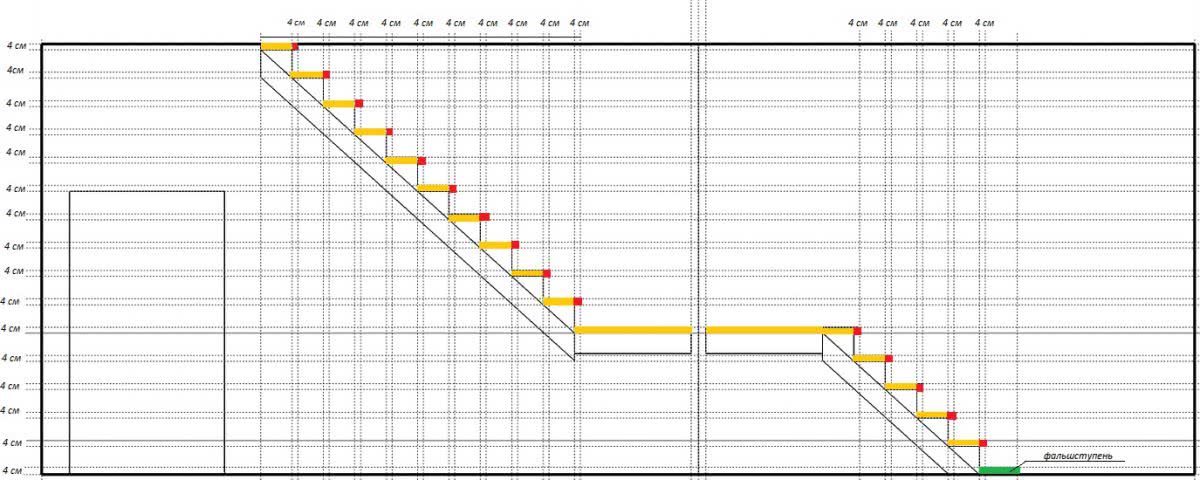

Схема увеличения проступи

На схеме наносим горизонтальную разметку толщины ступеней, начиная с верхней фризовой ступени, толщина материала 4 см, как показано на рисунке…. после наносим вертикальную разметку, которая будет обозначать добавочную ширину ступени равную 4 см, нанесение вертикальной разметки начинаем так же от верхней фризовой ступени. На рисунке 6, желтым цветом выделена ширина ступеней полученная при расчете 21,5 см, красным цветом выделена добавочная ширина 4 см, в итоге мы получаем ступени шириной 25,5 см и толщиной 4 см.

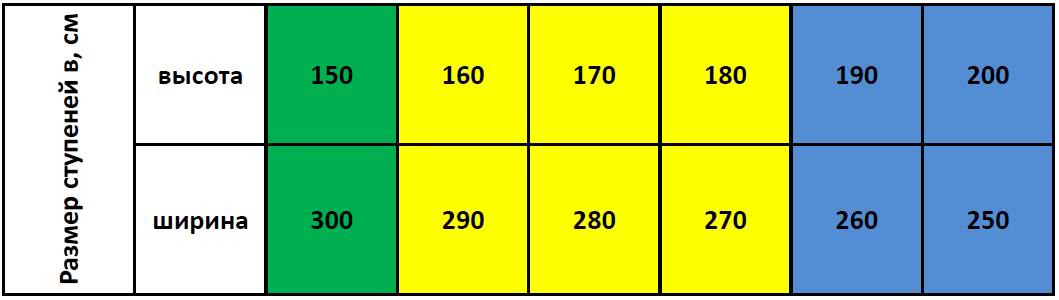

Теперь обратимся к таблице рекомендуемых соотношений размеров ширины и высоты ступени:

Зеленым цветом в таблице выделены соотношения размеров ступеней для комфортного передвижения, желтым цветом — для удобного передвижения и синим цветом, выделены размеры ступеней относительно удобного передвижения по лестнице. В нашем случае размер ступеней 25,5 см х 19,6 см.

Такое сочетание размера ширины и высоты ступеней укладывается в рамки нормативных требований, но все равно ширина, полученная путем увеличения ступеней за счет нависания друг над другом с выпуском 4 см, делает нашу лестницу удобной для подъема и относительно удобной для спуска.

Далее мы разберем за счет чего можно уменьшить угол наклона лестницы и увеличить проступь лестницы — Расчет ступеней лестницы при потолочном креплении .

Вычисление параметров лестницы

До момента приобретения и установки лесенки нужно найти оптимальное решение. Рассчитать габариты лестницы. Стоит помнить, что чем меньше проем, тем круче лестница. Самый употребляемый размер ступени – 300 мм, с шириной и подъемом – 20-30 см. расстояние от самой нижней до верхней ступени должно быть не меньше — 2 метров.

Делать установку лестницы с наклоном угла – 40 градусов. Нельзя делать узкие марши – это небезопасно. Лестничные ступени должны быть одинакового размера. Разница высоты между проступями должна ровняться – 0.5 – 1 см. Ваша лестница должна быть надежной, то есть выдерживать определенный груз (примерно 200-240 кг). Размер перила – 90 см соответственно нормы.

Ширина

При определении ширины лестницы стоит учитывать площадь, которую вы собираетесь выделить под конструкцию. Стандартная ширина лестницы — 1 м. Чаще всего владельцы мастерят широкую лестницу, она более комфортна и презентабельна. Узкую лестницу в основном делают, чтобы подняться на чердак.

Переносить вещи или интерьер на второй этаж, удобно будет, когда широкая лестница. Ширина лестничного марша – расстояние от перила до стены. Если вы рассчитываете на спуск или подъем одного человека, то минимальная ширина марша должна быть – 70см, а оптимальная будет – 90 см. Если же вы хотите, чтобы проходили два человека, то допустимая ширина равняется – 1,2 м, а оптимальная – 1,4 м.

Просвет лестницы

Важным этапом в проектировании сооружения является просчет высоты. Просвет — это высота от ступеней до высокой преграды. Преградами в доме выступают потолок, перекрытие.

Правильная планировка лестницы зависит от определения параметров. Если вдруг неправильно посчитать высоту, то вам придется прогибаться, чтобы не ударится головой. Среднее значение высоты просвета варьируется от 1,9 до 2 м. Также просвет можно просчитать индивидуально, под рост проживающих людей в доме.

Высота

Перед тем, как сделать замеры лестницы, нужно выполнить такие действия:

• определиться с местоположением будущей модели;
• выбрать подходящий вид лестницы;
• высоту лестничного проема;
• ширину;
• угол наклона;
• ширину ступени;
• ограждение.

У вас есть площадь, на которой хотите установить лестницу. Но сначала нужно определить главный параметр – длину. Измеряется высота от пола 1 этажа к полу 2. Потом наноситься на чертеж план помещения с указанием всех параметров. Измеряют угол наклона и потом наносят его на план. После этого выбираете, какой будет лестница прямой или поворотной.

Что нам предписывают ГОСТ и СНиП?

Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:

1. Один лестничный марш должен состоять из 3 -18 ступеней;
2. В общественных и жилых помещениях подступенок соответствует высоте 14,8 см, а проступь ширине 30см;
3. В чердачных и подвальных помещениях 17,1 см и 26 см соответственно.

Число ступеней в марше лучше делать нечётным, чтобы движение человека по лестнице начиналось и заканчивалось с одной ноги. К тому же, совершать подъём на 18 ступеней – это занятие очень энергозатратное, а 11 или 15 – это самый оптимальный вариант, после которого человек не будет страдать отдышкой. Что касаемо высоты ступени, то её значение колеблется в пределах 15 – 18 см, а двойное значение высоты сложенной с шириной ступени даёт в итоге примерное значение длины человеческого шага – 6064 см.

Ступени модульной лестницы

Размеры ширины лестничного марша

Ширина ступеней так же имеет определённые нормы строительного стандарта (ГОСТ), что требует обязательного соответствия значениям максимума и минимума:

1. Для уличных, квартирных прямых, подвальных и пожарных лестниц ширина составляет 80 см;
2. Для лестницы, ведущей на чердак 60 см;
3. Спиральная лестница в квартире от 80 см до 1м.

Минимальные и максимальные размеры ступеней

Ссылаясь на СНиП, можно увидеть:

1. Проступь соответствует ширине от 25 см, если лестница мансардная или подвальная, то от 20см;
2. Подступенок соответствует высоте 15 – 20 см, однако, допускаются погрешности не более 5 мм.

Как было сказано выше, что удобными размерами ступеней служат те, которые находятся в соотношении со средним значением шага человека. Поэтому, целесообразно представить подобные вычисления в виде формулы Блонделя:

2h + b = S (60-66 см)

Оптимальный наклон

Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.

В чём суть точности построения конструкции?

Используемые при сооружении лестницы параметры каждой ступени, должны быть предельно точными и одинаковыми

Это позволяет человеку использовать её при ходьбе без особой осторожности, как днём, так и ночью, опираясь на мышечную память ног. А в случае несоблюдения этого правила, человек испытывает неудобства при использовании лестницы, стараясь нащупывать ногой каждую ступень

И спуск по такой лестнице достаточно травмоопасен.

Слишком крутая лестница может быть опасной

Как известно, нормы и правила написаны кровью. Не стоит пренебрегать их требованиями!

Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см; При создании забежных ступеней внутренний размер ступени должен составлять 10 см, а на средней линии марша – 26 см;

Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

• По высоте перила не должны быть менее 90 см, что составляет половину среднего рост человека;
• Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;

При организации крыльца, перила могут быть 80см – 90см;

• Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
• Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
• Расстояние между балясинами ограждения может быть 12-15 см.

Параметры чердачных лестниц .

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Стандартные элементы.

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

Стандарты на ступени:

Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.

Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.

Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500

Сечение: 80х80, 100х100.

Длина: 1200, 2000, 2500, 3000.

Естественно, под заказ возможны иные размеры.

Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500

Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100

Длина: от 3500 до 6000 мм.

Диаметр круглых: 30 и 47 мм.

Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,

Диаметры: 75, 95, 115, 140, 145 мм.

Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Уюта и добра Вашему дому!

На что обратить внимание в готовом проекте лестницы

На заключительном этапе подготовки проекта забежной лестницы с применением программы необходимо провести окончательную визуальную проверку всех расчётных показателей, поскольку любая, даже самая совершенная программа не исключает возможных погрешностей

Особое внимание необходимо уделить следующим моментам

Схема и проект лестницы с забежными ступенями

1. Форма забежной ступени. Она должна иметь неправильную четырехугольную форму с размером минимальной грани не менее 10 см.
2. Какой угол уклона имеет лестничный марш. Лестница считается наиболее удобной для спуска и подъёма, если её угол наклона составляет от 23 до 37 градусов.
3. Высота перил. Для обеспечения безопасности при передвижении по лестничному маршу расположение перил должно быть на 90 см от основания, но не более 110 см.
4. Ширина ступени без учёта выступа. Это расстояние должно находиться в пределах от 20 до 40 см, оптимальным же считается ширина в 32 см.
5. Расстояние между ступенями по высоте. Наиболее комфортным будет передвижение по лестнице, у которой высота поступи будет равна 17 см, допускается разбег этого параметра в пределах от 15 до 32 см.
6. Точки стыковок элементов конструкции. Их конфигурация должна обеспечивать надёжное крепление элементов между собой.

Только после тщательного просмотра проект лестничной конструкции может быть использован для строительства.

Таким образом, установка забежной лестницы будет способствовать созданию неповторимого дизайна и позволит оптимально спланировать внутреннее пространство в доме.

А использование программы для расчёта подобной лестницы обеспечит визуальное представление будущей конструкции и идеальную точность расчётов, что будет залогом надёжности и безопасности воплощённого замысла.

Как правильно рассчитать площадь лесенки

От формы межэтажного уровня может меняться размер площади. В зависимости от этого площадь может быть П – образной или Г – образной формы. Если лестница не помещается в проем, то можно нижнюю часть конструкции переместить или немного сместить. В результате пролет станет нормальным и оптимальным.

Оптимальный угол наклона

Наклон лестницы должен быть под углом от 22 до 40 градусов. Можно сделать крутую лестницу, но она будет опасной и неудобной. Если же у вас угол меньше 22 градусов, необходимо соорудить пандус. При этом он займет прилично места. Угол наклона в 45 градусов и больше возможен для приставных лестниц, которые ведут на чердак. Поэтому вам необходимо как можно точнее определиться с углом наклона.

Удобней всего нанести схему будущего сооружения на миллиметровую бумагу. Нанесите две перпендикулярные линии. Одна обозначает – высоту этажа, другая – проекцию лестницы. Потом соедините эти линии третьей, так чтобы получился треугольник. Вот эта третья линия будет обозначать тетиву конструкции. И при помощи транспортира вы сможете измерять точно угол наклона будущей модели.

Формула лестничного марша

Существует несколько вариантов расчета лестничного марша. Рассмотрим один из них. Он называется формулой удобства. Итак, А-В=13 см, где А – ширина проступи (25-30 см), В – высота подступенки (14-20 см). При расчете лестничного уклона марша необходимо, чтобы расстояние любой ступени лестницы к потолку было не меньше 2 метров. Не стоит делать лестницу крутой, она автоматически становится неудобной. Выбирая тип и параметры лесенки, не стоит забывать о размерах дома.

Как вычисляют расстояние между ступенями

Лестница состоит из площади и маршей. Основными элементами марша – проступь и подступенек. Проступь – горизонтальная плоскость двух ступенек, подступенек – расстояние между поверхностями соседних ступенек. Количество ступенек считается следующим образом: Необходимо общую высоту разделить на высоту подступенка. К примеру:

— высота лестницы – 280 см; количество ступеней – 14. Результат: 280/14=20 ступеней. Потом 280/20=14 см – это и есть высота подступенка.

Для расчета положения первой ступени, нужно из общей высоты вычесть высоту подступенка. А вот положение второй проступи вычитаем высоту подступенка от расстояния между первым этажом до первой проступи. После процесса вычисления, отмечаем это все на схеме.

Размеры стандартных ступеней

Выбор размера ступени зависит от общего количества проступей, длины лестницы. Ширина проема для одного человека должна быть – 0,7 м. Время и силы, которые человек будет тратить при подъеме или спуске по лестницы напрямую зависит от высоты ступени.

Если ступеньки низкие, то лестница получается длинной и не компактной. Высокие проступи делают сооружение неудобным и некомфортным. Среднее значение высоты ступени должно быть от 12 до 20 см. Глубина ступеней должна соответствовать значению от 28 до 30 см. Все перечисленные размеры ступеней выбираются с учетом безопасного и комфортного передвижения.

Шаг прямой лестницы

Стоит помнить, чтобы размеры лестницы полностью подходили под отведенную площадку. В процессе эксплуатации лестница должна быть надежной. При проектировании конструкции нужно помнить, что есть зависимость от ширины проступи и высоты ступени. Параметры лестничной конструкции должны ориентироваться на человеческий шаг. Среднее значение варьируется от 30 см до 60 см.

Если вы будете опираться на эти параметры, то ваша лестница получится максимально безопасной и удобной в пользовании. Стандарты проступи, рассчитанные на ступню взрослого человека. Итак, сначала выполняется замер проема, потом рассчитывают количество ступеней. Рассчитав длину проступи и умножив ее на значение ступенек, получаем длину лестничной конструкции.

Размеры лестниц на второй этаж являются важным показателем при проектировании дома. Несмотря на кажущуюся лёгкость, параметры всех элементов (ступени, перила, площадки, опоры) должны строго соответствовать ГОСТам для обеспечения безопасности и практичности конструкции. Для расчёта лестниц существует свод правил, вычислений, норм и регламентов. Оптимальные размеры ступеней лестницы в частном доме – важная составляющая лестничной конструкции. На начальном этапе проектирования определяется тип, конструкция и материал лестницы на второй этаж, в зависимости от архитектурных особенностей дома.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

• h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
• b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

• Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
• Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
• По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

• Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
• Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

• На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
• Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

• Оптимальная высота ступени по стандартам – 15-20 см.
• У забежных ступеней узкая сторона должна быть не менее 10 см.
• Выступ (навес) ступени не должен быть более 3 см.
• Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
• Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Выполнение замеров и конструирование

Лестница — конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

1. Выполнить обмерные работы;
2. Подобрать размеры проступи и подступенка, ширину лестницы;
3. Сделать эскиз.

Обмерные работы включают в себя:

1. проверить горизонтальность перекрытий с помощью уровня;
2. проверить перпендикулярность стен с помощью угольника;
3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

1. рулетку или дальномер;
2. угольник;
3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа — это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например. принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

• (2.7+0.3):0.15=20 шт. — всего ступеней;
• 20:2=10 шт. — ступеней в одном марше;
• 10*0.3=3 м — длина одного лестничного марша;
• 3+0.9 = 3.9 м — длина всей лестницы с учётом минимальной ширины площадки;
• 0.9*2=1.8 м — ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

1. Определиться с материалом лестницы;
2. Выбрать размеры ступеней;
3. Выполнить необходимые замеры;
4. Рассчитать габариты конструкции;
5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

• Мансардная крыша — расчет
• Как рассчитать лестницу на второй этаж
• Крыша для бани своими руками
• Козырьки из поликарбоната своими руками
• Проект бани 6х6 с мансардой
• Ворота для гаража своими руками

Похожие записи:

Оформление детских садов, страница 6 Геотекстиль: сферы его применения и характеристики Шкаф в прихожую: обзор популярных моделей из каталога мебели 2021 года! Наружное утепление дома минеральной ватой под сайдинг: выбор материала и этапы работ Можно ли подложкой выровнять пол под ламинат Как делают многоуровневые натяжные потолки: пошаговая инструкция
