Антенный кабель для телевизора

Разъем для соединения коаксиального кабеля

Простейшая
электрическая схема нуждается в разнообразных коннекторах для коммутации. Для
телевизионной антенны также нужен соответствующий связующий элемент при
подключении.

Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.

Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

• выбор места размещения сплиттера и закрепление его в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подсоединение ТВ кабеля.

Подключение кабеля к штекеру

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

• на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
• заверните оплетку;
• при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
• надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
• накрутите F — разъем на кабель;
• закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

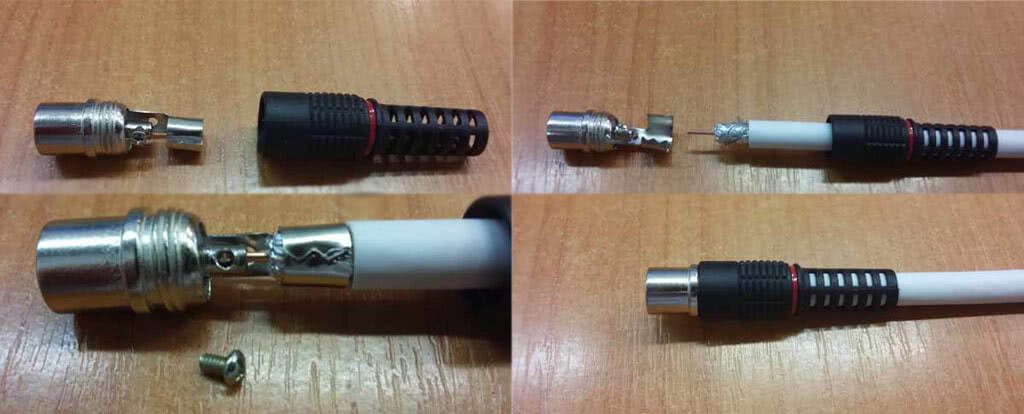

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

• на кабель надевается защитный кожух;
• наружная оболочка зачищается на 10 мм;
• алюминиевая фольга удаляется;
• на 3 мм удаляется изоляция центральной жилы;
• оплетка накручивается на оставшийся диэлектрик;
• центральная жила вставляется в паз и зажимается винтом;
• корпусом штекера обжимается оплетка;
• защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

Правильно подключаем блок питания к антенне

• наружная защитная оболочка зачищается на 15 мм;
• удаляется фольга;
• оплетка сдвигается к защитной оболочке;
• на 5 мм удаляется диэлектрик центральной жилы;
• ослабляется винты крепления кабеля в сепараторе;
• в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

Особенность коаксиальной тв конструкции проводников

В силовом кабеле потенциал перемещается по полному объему проводника, полосовой стремится к поверхности провода. Чаще его повторение — быстрее к ней он придвигается. Проникая в тело проводника, амплитуда колебаний электромагнитных волн уменьшается. Величину затухания сигнала можно определить только после подключения кабеля приема, передачи сигнала.

Составляющие изделия:

• основной медный, омедненный стальной проводник;
• труднопроницаемая оболочка;
• алюминиевая фольга, служащая вторичным материалом, проводящим электрический ток;
• экран, противодействующий электромагнитным полям;
• пластиковая внешняя изоляция, предохраняющая содержимое от внешних воздействий, атмосферных явлений.

Выбранное изделие из нескольких изолированных проводников, оптических волокон, покрытых оболочкой, необходимо подключить к телевизору. Простота операции, её безопасность дает возможность каждому владельцу телевизионного устройства самостоятельно решить вопрос, как подсоединить антенный кабель к штекеру. Низкое, микровольтовое напряжение позволяет разделывать кабель без отключения его второго торца от телевизора. Не создает опасность электрический контакт точек сети в результате соприкосновения проводника и защищающего содержимое переплетения металлических прядей.

Подключение развлекательного, информационного агрегата к многослойному шнуру происходит путем соединения последнего с F- разъемом.

Перед присоединением проверьте качество используемого провода.

Условия подбора:

1. ознакомьтесь со специальным штрих-кодом, закрепленным на оболочке изделия с указанием её характеристик, свойств. Предпочтительно выбирать медную или омедненную стальную жилу, расположенную в центре, являющуюся прекрасной средой прохождения электрического тока, противодействующей перепадам температуры;
2. выберите жесткую, не разламывающуюся при изгибе оболочку. Каучуковая имеет короткий срок использования;
3. учтите плотность имеющейся оплетки. Изоляционный экран влияет на полноцветное, цифровое изображение и звук передачи, выполняет различные функции: защитную, изолирующую, транзитную.

Рассчитайте длину кабеля и укажите частоту работы телевизионных каналов для проверки уровня затухания сигнала (чем он меньше, тем лучше работает аппарат). Показатель в 70% показывает окончания срока службы изолированного шнура.

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

1. На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
2. Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
3. Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
4. Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
5. Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
6. Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
7. Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
8. С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
9. Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
10. Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Мнение эксперта
Егор Разумный
Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

Конечно пайка – та ещё глупость. С центральной медной жилой проблем нет, но оплётка обычно изготавливается из алюминиевого сплава, который спаять практически невозможно. Но если очень надо, рецепт такой: накрутите несколько витков лужёного провода на заранее скрученные между собой заготовки из оплёток. Залудите это место и после остывания расплющите его молотком. Рекомендую использовать кабель SAT-703 итальянской фирмы «CAVEL» с погонным затуханием 16,5 дб/100 м. Центральная жила — медь. Оплетка — луженая медь. В этом случае оба проводника припаяются обычной канифолью.

https://youtube.com/watch?v=_JVrzCJvzfM

Временное подсоединение антенного кабеля без штекера

Если нужно срочно подключить антенну, а штекера под рукой нет, можно ненадолго обойтись и без него.

Быстрое подключение выполняется так:

1. с кабеля снимается верхняя изоляция примерно на 5 см длиной;
2. экранирующая оплетка загибается назад;
3. центральная жила зачищается от изоляции и загибается в петлю чуть шире, чем диаметр отверстия в центре антенного разъема;
4. на центральный контакт надевается диэлектрическая трубка (например, из снятой изоляции с центральной жилы);
5. петля вставляется в центральный контакт, оплетка заправляется с помощью отвертки в разъем. Главное здесь – не допустить соприкосновения центральной жилы и экранирующей оплетки;
6. если использована алюминиевая оплетка, то она просто вставляется в разъем, а свободное место заполняется мелкими проволочками;
7. чтобы кабель не вывалился, его поджимают парой заточенных спичек;
8. если контакт был обеспечен, телевизор начнет принимать сигнал от антенны.

Подключение кабеля к штекеру

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

• на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
• заверните оплетку;
• при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
• надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
• накрутите F — разъем на кабель;
• закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

https://youtube.com/watch?v=fGXJweqTMYk

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

• на кабель надевается защитный кожух;
• наружная оболочка зачищается на 10 мм;
• алюминиевая фольга удаляется;
• на 3 мм удаляется изоляция центральной жилы;
• оплетка накручивается на оставшийся диэлектрик;
• центральная жила вставляется в паз и зажимается винтом;
• корпусом штекера обжимается оплетка;
• защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

Правильно подключаем блок питания к антенне

• наружная защитная оболочка зачищается на 15 мм;
• удаляется фольга;
• оплетка сдвигается к защитной оболочке;
• на 5 мм удаляется диэлектрик центральной жилы;
• ослабляется винты крепления кабеля в сепараторе;
• в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

https://youtube.com/watch?v=SrruPz7e4mE

Для просмотра эфирных телеканалов, помимо выбора подходящей антенны, необходимо ее корректное подключение

Разберемся, как правильно это сделать, на что обратить особое внимание и как избежать возможных проблем, о которых вы могли и не догадываться

Подключение к антенне телевизоров

Нередко в квартире устанавливают несколько телеприемников, по одному в каждой комнате. Чтобы разделить сигнал на несколько устройств, применяют специальный разветвитель – сплиттер.

Схема подключения сплиттера к антенне и телевизорам. Штекер F стандарта подключают с одной стороны к коаксиальному кабелю, с другой – к входному разъему разветвителя

Выбор сплиттера зависит от количества приемников: сколько телевизоров, столько и выходов на устройстве. Но нужно не забывать, что сигнал, поступающий на антенну, будет делиться на столько частей, сколько подключено транслирующих приемников.

И если качество сигнала не самое хорошее, то при подключении даже второго телевизора изображение или звук могут сильно пострадать. Исправить проблему реально с помощью усилителя, установленного около антенны (если она пассивная).

О принципе работы усилителя мы рассказали в следующей нашей статье.

Беспроводное – мои мысли

Сначала давайте обрубим все хвосты и определим, что можно считать беспроводным, а что нельзя:

• Эфирное ТВ – с одной стороны оно само по себе беспроводное на улице, но дома требует прокладки антенны, что не всегда удобно и возможно. Можно, конечно, разместить портативную домашнюю антенну возле телевизора – тогда это будет уже удобнее. Или можно подумать о трансмиттере для внешней антенны. Но обычно, люди ищут все-таки беспроводное решение не для этого типа ТВ.
• Кабельное ТВ – речь идет в чистом виде про кабельное ТВ, которое втыкается именно в антенный разъем, а не в HDMI или тюльпаны. Такое реализовать тоже не просто, если только ресивер провайдера не сделать беспроводным. Но такое чего-то не особо развивается.
• Спутниковое ТВ – и снова нужен будет вход в антенну, а значит без провода не обойтись. Но некоторые ресиверы спутникового ТВ поддерживают Wi-Fi подключение, а значит можно обойтись без проводов. Вот этот тип уже встречается часто, можно решить. Пример – приставки Триколора.
• Интерактивное ТВ и приставки – в чистом виде кабель все равно придется завести в квартиру, но многих беспокоит проведение кабеля во все комнаты. И здесь уже есть классные решения, ведь этот тип ТВ один из самых развивающихся в квартирах обычных людей. Есть и медиацентры, и Wi-Fi приставки, и приложения (но о приложениях отдельно).
• Приложения Smart TV – современный телевизор поддерживает Wi-Fi и установку разных приложения. Некоторые приложения вроде IPTV от Ростелекома уже поставляются в комплекте без лишних морок. Т.е. если у вас оплачен тариф, можно просто запустить это приложение, ввести данные своей учетной записи и спокойно смотреть ТВ без проводов. Способ вообще без проводов, сам пользовался таким.

А теперь чуть более расширенной информации по готовым решениям. Если у вас есть дополнения – пишите их в комментарии, обязательно расширю эти разделы. За всем не уследишь, идеальную статью на все времена не напишешь. Прогресс неизбежен.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

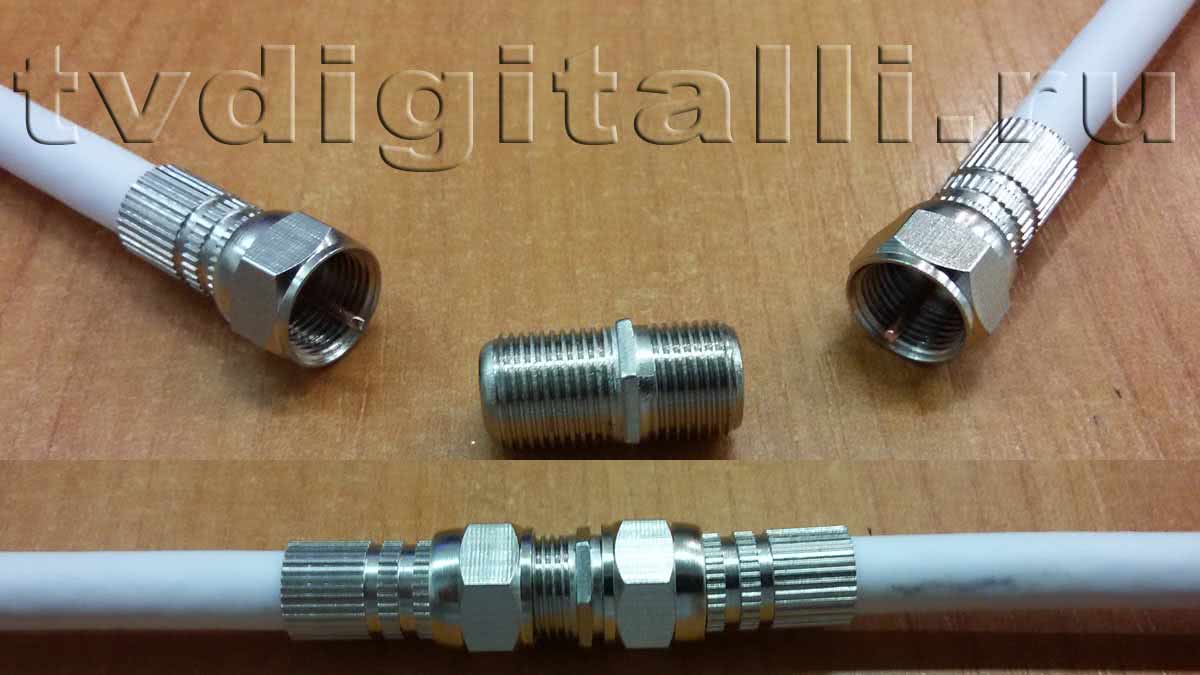

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Подготовка и инструмент

Из инструмента нам с Вами понадобятся обычные кусачки-бокорезы и строительный нож (вместо строительного может подойти и канцелярский). Для соединения концов телевизионного кабеля нужны специальные штекеры для соединения коаксиального кабеля. Их ещё называют F-разъёмы.

Конкретнее нам нужны два нарезных F-коннектора FS-5 и один прямой F-переход. Стоят они обычно совсем недорого!

При необходимости нарастить антенный кабель при переносе телевизора или антенны, Вы должны так же купить ещё и кабель. Для этого перед походом в магазин внимательно осмотрите свой провод и перепишите маркировку, а ещё лучше отрежьте от него небольшой кусочек и с ним уже идите в магазин.

Соединение с переходником

Одним из популярных способов соединения телевизионного кабеля является использование специального коаксиального переходника. Он подходит как для наращивания, так и стыковки поврежденного провода.

Он представляет собой небольшую цилиндрическую деталь из металла длинной около 5 см, с гайкой по центру и резьбой с двух сторон. Стыковка кабеля осуществляется при помощи F-разъёмов, которые используются при подключении спутникового ТВ.

Такой метод соединения обеспечивает качественный сигнал. Выполняется без всяких проблем, не имеет каких-либо ненужных зазоров и надежно держит стык. Главное правильно выполнить разделку кабеля и зачистку его концов.

Процедура соединения выполняется следующим образом:

1. Сначала на оба подготовленных конца соединяемого провода надевают F-штекер, таким образом, чтобы он плотно сидел на оболочке зажимая отвернутый при зачистке экран.
2. Далее берется сам соединительный элемент, вставляется один конец жилы в небольшое отверстие переходника, а затем сверху накручивается гайка.
3. То же самое проделывают со вторым контактом, затягивают его и проверяют прочность соединения, как бы пытаясь разъединить стык.

Переходник и контактные гайки изготавливаются из нержавеющей стали, поэтому он не поддается коррозии и устойчив к механическим повреждениям. Это существенно продлевает не только срок службы деталей, но и самого стыка.

Благодаря этим преимуществам, такой способ соединения антенного кабеля можно использовать на улице и в помещении.

Разделка кабеля и способы соединения

Согласно правилам техники безопасности, перед тем как начать процедуру соединения антенного кабеля необходимо обесточить сеть и отсоединить обе части от антенны и телевизора или приемника.

На втором этапе осуществляется зачистка концов провода, которые необходимо соединить

Учитывая конструкцию кабеля, работать нужно очень осторожно, чтобы не повредить медный стержень и экран

Пошаговое руководство поможет разобраться с последовательностью процедуры:

В первую очередь делают аккуратный надрез внешней оболочки кабеля 1-1,5 см от конца провода, а затем прокручивая осторожно снимают обрезанную часть изоляционной оплетки.
Затем нужно отвернуть экран по направлению от конца кабеля на поверхность наружной оболочки.
Далее отступают 2-3 мм от края обрезанной оболочки и аккуратно срезают изоляцию с центральной жилы.

То же самое нужно проделать со вторым концом кабеля.

Как соединить антенный F-штекер и кабель

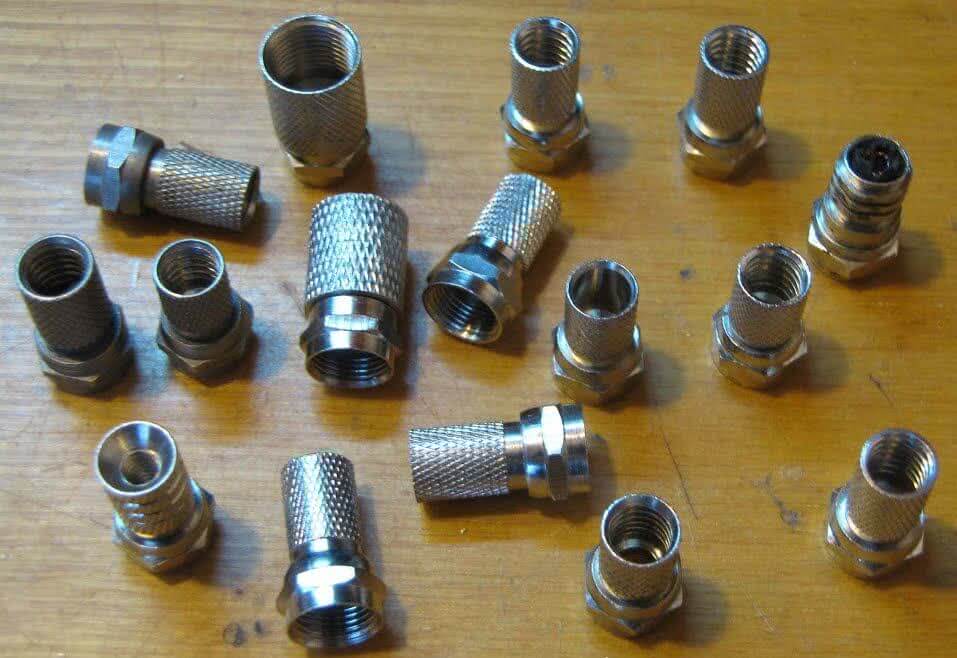

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты

Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода

Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты

Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию

Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.. Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой

Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Похожие записи:

Карниз для кухни: примеры как оформить и свежие идеи как применить карниз на кухне (135 фото и видео) Садовые скамейки из дерева Все о мебели для бани и сауны Калькулятор количества пеноблоков Насос для бочки 200 Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками
