Пресс своими руками для гаража: технология сборки из домкрата по шагам, видео

Оглавление

Бить иди давить?

Прессовочные операции осуществляются в основном давлением и ударом. Ударная прессовка весьма экономична: от удара в металле заготовки возникает волна упругости, отчего металл лучше течет и меньше сопротивляется деформации. В практике любителей и мастеров-индивидуалов ударная прессовка широко применяется для холодной ковки металлов, особенно художественной. Ударные прессы выполняются чаще всего ударно-инерционными: энергия аккумулируется в механическом накопителе (маховике, падающем грузе). Затем накопитель вводится в зацепление с пуансоном пресса, который и бьет по заготовке. Ударно-инерционные прессы весьма компактны: такой пресс массой 1 т и размерами в плане ок. 1х1 м способен создать мгновенное усилие больше 1000 тс. Но ударная прессовка – одна из самых аварийно- и травмоопасных операций, поэтому далее будет рассмотрен только один вариант ударного пресса, пригодный для использования в домашней мастерской.

3 Пресс гидравлический своими руками – конструкции и чертежи

Для домашней мастерской вполне достаточно пресса, развивающего усилия в 10–20 тонн или даже меньше – все зависит от круга поставленных задач. Кроме усилия, это оборудование имеет следующие основные характеристики:

габариты;
вес;
ход поршня;
наличие манометра;
рабочие параметры станины.

Для создания давления в рабочем цилиндре используется обычно ручной встроенный или отдельный гидравлический насос. Все зависит от выбора оборудования для изготовления пресса. Наиболее простой, легко реализуемый вариант самодельного пресса – конструкция на основе гидравлического домкрата бутылочного типа, у которого ручной встроенный насос.

Прежде чем приступить к изготовлению пресса, необходимо решить, под какие работы он будет предназначен, и, соответственно, какое усилие должен развивать. После этого необходимо подобрать и приобрести подходящий домкрат (если он будет использоваться при сборке пресса).

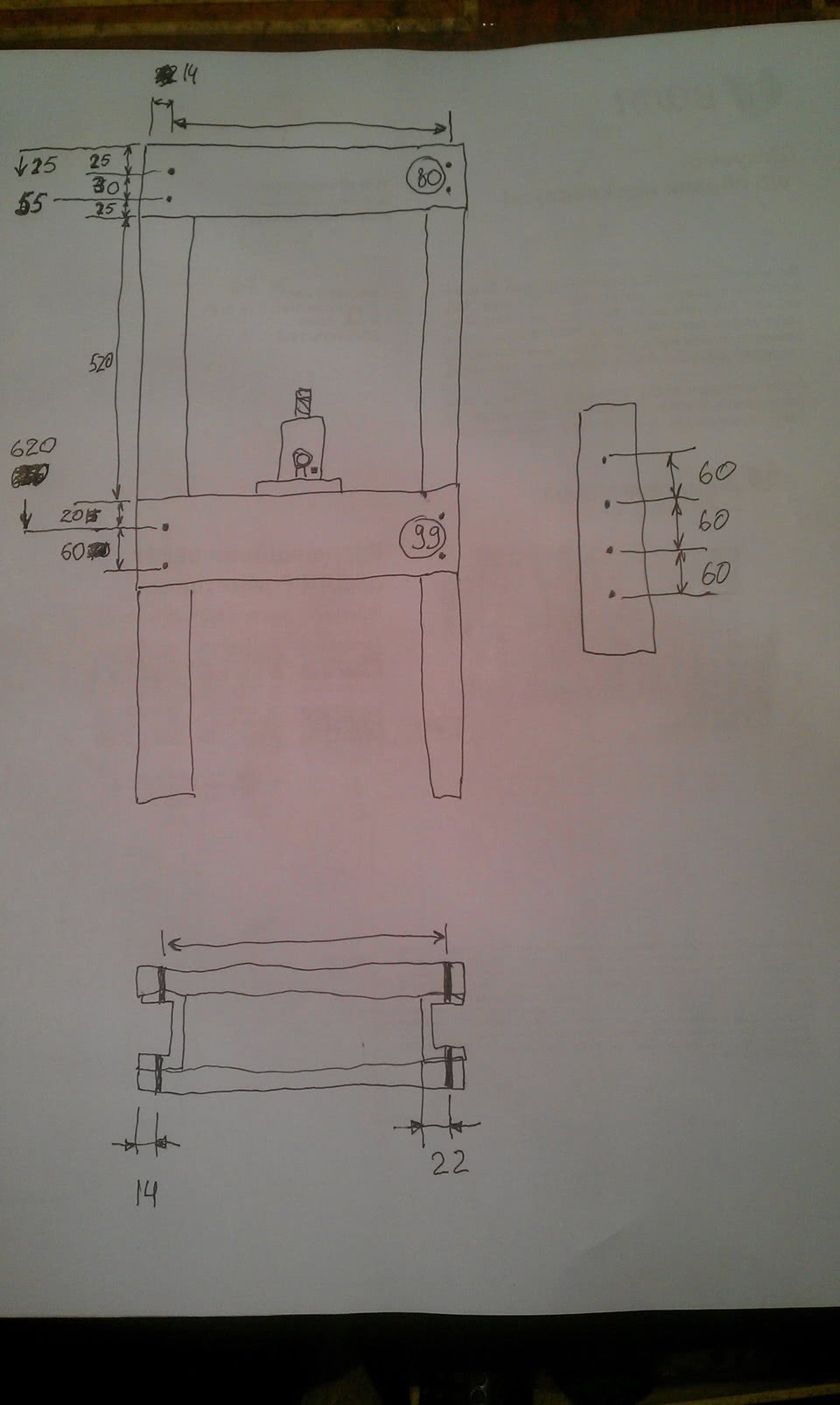

Следующий, самый важный этап – создание чертежа будущего пресса. Любой предлагаемый в интернете для самостоятельной сборки гидравлический пресс, чертежи к которому прилагаются, разработан и сделан на основе имевшихся в наличии металлических материалов и гидравлического оборудования. Поэтому, если строго следовать чужим разработкам, то сборка пресса может растянуться до бесконечности и будет заключаться в переделке и подгонке взятой за основу конструкции под приобретенный гидравлический домкрат.

При создании чертежа сначала требуется выбрать схему работы прессового оборудования:

Домкрат установлен на основание станины и давит вверх.
Домкрат зафиксирован у верха станины и давит вниз.

Как правило, используется первый вариант. Второй более удобен для некоторых видов слесарных работ (в частности, для выпрессовывания втулок, подшипников из каких-либо деталей).

Возможные неисправности агрегатов

Самостоятельно выполненные прессы для гаража, как и заводской вариант могут приходить в негодность, поэтому требуют бережного ухода и своевременной реставрационной работы. Наиболее часто встречаемые поломки:

Протекание масла.

Вытекающая масляная жидкость повреждает сальники и уплотнители. Если инцидент произошел, готовьтесь к замене уплотнителей аналогов. Извлекается старое масло путем прокачки системы рычагом вниз-вверх. Пресс разбирается: шток и поршни тестируются на наличие коррозии, деформации и загрязнения. Засоры удаляются, дефектные фрагменты заменяются новыми элементами. После того, как установлен новый ремкомплект заливается новое масло.

Накапливание воздушных пузырьков в механизме.

Неприятное явление значительно снижает КПД устройства, что влечет медленную работу штока либо полную остановку механизма.

Пузыри воздуха следует своевременно удалить из системы путем энергичной прокачки насоса при открытом перепускном клапане и открытой пробке маслобачка. Сильные потоки воздуха пройдут рабочую камеру подъемного устройства и попадут в маслобачок. После процедуры пробка масляного резервуара и перепускной клапан герметично закрываются.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

габариты домкрата;
величину рабочего хода штока основного инструмента;
толщину мобильного стола;
высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Читать также: Как проверить реле давления

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Каково назначение и функции пресса в повседневной жизни и его разновидности

Подобные устройства имеют очень широкую область применения. Это может быть не только выдавливание различных деталей, но и устройство для мотоблока, собирающее сено и укладывающее его ровными рулонами. Возможно требуется изготовление каких-либо прочных бетонных изделий, а быть может скопилось много опилок, из которых может получиться неплохое топливо.

Рассмотрим основные работы, которые может выполнять пресс в повседневной жизни. Это оборудование можно разделить на несколько видов. Устройство одних типов схоже, другие же имеют принципиальные конструктивные различия.

Простейший настольный пресс

Пресс для выдавливания деталей из какого-либо основания или оболочки

Подобное оборудование очень кстати придется в гаражных условиях. Приобретать его обычному автомобилисту не выгодно, т.к. стоимость довольно высока, а работы им выполняются редко. А вот изготовить своими руками пресс в гараж при минимальных затратах, вполне приемлемо.

Можно использовать подобный пресс для сайлентблоков или подшипников, т.е. для тех деталей, монтаж и демонтаж которых не поддается ручной работе. Потратив немного времени можно сконструировать и собрать устройство, стоимость которого в магазине может превышать 50000руб.

Деревянный пресс для изготовления топливных брикетов

Устройство для уплотнения различных материалов до состояния плотных брикетов

Такое устройство поможет пустить в дело старые газеты, из которых получится неплохое топливо для печи. Пресс для макулатуры поможет сэкономить на приобретении угля или дров. К тому же исчезает необходимость утилизации ненужной корреспонденции, которой у многих скопилось огромное количество.

Примерно по тому же принципу можно изготовить и пресс для опилок. Прекрасное топливо, которое будет получаться при его использовании неплохо зарекомендовало себя не только в печном отоплении, но и даже на отдыхе. Долгое горение, сильный жар и отсутствие дыма – эти преимущества и помогли завоевать популярность сделанным при помощи пресса топливным брикетам. Шашлык, барбекю или жаркий костер с минимальным пламенем – что еще нужно для хорошего отдыха?

А это схематическое его изображение

Есть еще вариант вместо опилок спрессовать угольную крошку. В таком случае это будет топливо, которое горит очень долго и выделяет огромное количество тепла. А такого крошева в угольных сараях домов, которые им отапливаются, обычно очень много. Так почему бы и его не пустить в дело?

Пресс для утилизации пластика и картона

Наверняка многие видели картонные коробки, которые плотно сжаты в тугую стопку. Это тоже работа пресса. Ведь намного удобнее вывозить такой материал, когда он компактно упакован. Пресс для картона – один из наиболее простых в изготовлении своими руками. Примерно по тому же принципу можно утилизировать и другие твердые материалы. К примеру, при помощи пресса пластиковые бутылки превращаются в аккуратные пласты, удобные для транспортировки.

Механический пресс для картона – весьма удобное приспособление

Но все же наибольшую помощь прессовальные установки приносят в сельском хозяйстве.

Механизированный помощник на уборке урожая

Для сбора оставшейся на поле соломы, после сбора урожая, или кормового сена оптимально использование самодельного пресса подборщика. К тому же это будет не только облегчение труда. Из соломы будут скатываться аккуратные плотные рулоны, которые удобно и перевозить, и хранить.

В чертежах пресса для сена своими руками размеры указывать обязательно – это поможет в итоге правильно всё собрать. Хотя есть варианты очень простых агрегатов, но об этом ниже.

Простейший деревянный пресс для сена – минимум материала и времени на изготовление

Ну а для начала, перед тем, как приступить к собственноручному изготовлению подобного агрегата, важно разобраться с конструкциями различных его видов, понять их отличия и определиться с необходимым материалом

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

Аппарат для сварки и электроды.
Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
Электродрель.
Шуруповерт.
Уровень.
Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

Швеллер. Покупайте изделие не ниже №8.
Швеллер
Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.
Труба
Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Материалы для изготовления

Для его изготовления на строительном рынке необходимо приобрести:

Швеллер №8 шириной 80 мм (желательно сразу на месте порезать его по требуемым размерам 6*500 мм);
Прямоугольную трубу 40*60 мм, также порезанную по размерам 2*1000 мм+2*500 мм;
Болты М8*30 – 4 шт., М10*80 – 4 шт., М12*80 -10 шт., М12*150 – 2 шт. с гайками;
Пластину 250*250*8 мм;
Полосу 4*40*60 мм – 4 шт.;
Уголок 50*50*300 мм – 2 шт.;
Уголок 25*25*250 мм – 2 шт.;
Бутылочный домкрат на 12 тонн;
Грибок моста со сдвинутыми шлицами;
2 дверные пружины по 300мм.

Можно на базе пресса дополнительно устроить еще съемник подшипников. Для этого понадобится:

Шпилька М16*1000 мм – 2 шт.;
Шпилька М8*1000 мм – 1 шт.;
Гайка высокая М16 – 4 шт.;
Съемник двухлапый малый.

В принципе покупку металлоизделий можно произвести на металлобазе, подобрав необходимые размеры среди остатков неликвидов. Как правило, такие материалы стоят значительно дешевле.

https://youtube.com/watch?v=93NOx6V_PXM

Предварительно просверливаются отверстия в швеллерах и уголках. Затем самодельный пресс для гаража собирается из металлических заготовок с использованием крепежных изделий. Бутылочный домкрат выполняет в устройстве главную роль – вырабатывает усилие прессования.

Для этого он размещается на перемещаемом рабочем столе. Домкрат может быть снят с пресса в любой момент и использован по своему основному целевому назначению. Подвижный рабочий стол удерживается на 2 подвешенных дверных пружинах. Снизу к нему болтами М8 крепится гриб моста, который будет выполнять функции штока. Для изготовления верхней части съемника две полосы 40*4*60 мм привариваются к высокой гайке под шпильку. Два крючка съемника привариваются к двум шпилькам.

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Пресс своими руками для гаража

Содержание пошаговой инструкции:

Руководство по сборке пресса

Рекомендации по сборке:

Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом.Дрелью проделываются необходимые отверстия.
Сварка рамы.По углам рамы привариваются укрепляющие ребра. «П»-образная рама закрепляется болтами к основанию и получается станина.
Создаётся рабочий стол из металлического листа толщиной 10 мм.Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам.
Фиксация оттягивающих пружин.Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол.
Самодельный пресс для гаража готов.Остается выполнить шлифовку и покраску для придания товарного вида.

Изготовить пресс для гаража вполне возможно самостоятельно, для этого необходимо приобрести материалы и инструменты. Схему или чертёж приспособления можно взять готовый или создать новый под нужные габариты. Готовое приспособление будет полезно каждому автовладельцу, выполняющему ремонтные работы самостоятельно.

А как часто вы пользуетесь прессовым приспособлением у себя в гараже?

Добрый день всем.Периодически при работе возникает необходимость чего-то куда-то запрессовать. Но вот беда, пресса у меня то нету. Давно когда-то сделали мы с коллегой небольшой пресс. Работали мы им довольно долго, потом когда я уходил с этого бокса, этот пресс был оставлен коллеге. В очередной раз когда нужно чего-то запрессовать вспоминаю, что нужно сделать себе небольшой пресс, но всё как-то откладывалось. Недавно преодолев лень решили с кумом всё-таки делать пресс. Посчитали, прикинули и набросали эскиз.

В качестве основы будет использоваться принцип старого пресса (который был в старом боксе) – с домкратом снизу. Почему именно такой проект:1. Он уже был проверенный мной2. Не требует дополнительных затрат финансовых и трудовых.

Для начала отчистил от грязи и пыли старый газоновский домкрат. Как оказалось он особо и не качал. Решил попробовать обойтись малой кровью – сменить масло и заодно промыть пружинки, шарики клапанов и пока не лезть в цилиндр в связи с отсутствия ремкомплекта на домкрат. Вот такая гадость слилась с домкрата

Судя по виду – это смесь тормозной жидкости с маслом ( на фото видны куски грязи)Также прочистил и смазал резьбовую часть штуцеров и винтов-клапанов.

Заливаю масло – прокачал – домкрат заработал)))) Ура!Приносим железо

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Как можно использовать?

Самая простая область применения ручного самодельного пресса, изготовленного в домашних условиях – изготовление топливных брикетов для горючих материалов. Здесь не требуется слишком высокое сдавливание – материалы, от опилок до торфа, сена, бумаги (макулатуры), пористого картона настолько размягчены, что их не составляет труда умять. Брикетированная «горючка», подобно дровам, избавляет от необходимости собирать всё метлой и лопатой и засыпать в печь: вы просто-напросто кладетё весь этот материал подобно обычным дровам.

Несколько больших усилий потребует брикетирование горючей синтетики – от пластиковых канистр и другой посуды до, к примеру, остатков рубероида, обрезков дерева, оставленных после строительных работ. Пресс с лёгкостью справится с таким материалом и надёжно прослужит вам всю жизнь.

Негорючая набивная масса позволяет теплоизолировать печи, обогреватели, холодильные камеры от лишнего теплообмена – с целью повышения эффективности работы всех этих агрегатов. Для этого она предварительно прессуется, затем пропитывается высокотемпературными негорючими составами. Пресс также с лёгкостью справится с данной задачей.

Проведя более лёгкие испытания, можно перейти к усложнённой задаче. Домкраты развивают усилие порядка 10-20 тонн. Если вы приобрели профессиональный домкрат для самосвалов, то можно попробовать спрессовать глину в «блин» или «кирпичик», используя ваш пресс. Дело в том, что глина может быть соединена в один блок без единой капли воды, однако при этом потребуется давление от 200 атмосфер. Нетрудно подсчитать, что брикет, площадь которого – 10*10 см, при использовании двадцатитонного домкрата испытает на себе как раз давление в 200 кг/см2.

Согласно законам физики, если уменьшить его площадь наполовину, то на каждый квадратный сантиметр вы получите давление уже в 400 атмосфер. Данный пресс способен выдержать и такие нагрузки: единственным требованием является разрешающая способность домкрата по силе – рассчитанный на те же 20 т, он не выдержит 25… 30-тонного воздействия.

Самым ответственным этапом является штамповка цветмета и некоторых сталей, включая нержавейку. Но начинают опробование цветмета и сталей с обжима. Если станок успешно справился с поставленной задачей, переходят к штамповке.

Если для пресса использовалась нержавеющая сталь, то он может применяться, к примеру, для отжима семечек подсолнечника или семян других видов, к примеру, льна, из которых можно получить пищевое масло нужной разновидности. Использование ржавеющей стали, к примеру, с целью получения соков из свежих фруктов, может быть опасно – железо вступает в реакцию с кислотами.

Далее смотрите мастер-класс по изготовлению самодельного гидравлического пресса.

Варианты применения самодельного пресса

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Инструменты и материалы

Позаботьтесь о наличии чертежа будущей установки: в интернете немало готовых разработок. Несмотря на наличие несколько отличающихся друг от друга моделей домкратов, выберите тот, у которого большая «нога» – площадка для упора о землю. Различие конструкций, например, с меньшей по площади «ногой» («дно бутылки» с массивным широким основанием) обусловливается маркетинговыми уловками: не экономьте на конструкции. Если неудачно подобранная модель у вас сломается внезапно в момент наивысшего развиваемого при помощи усилия, то вы не только лишитесь главного исполнительного механизма, но и можете травмироваться.

Для изготовления станины понадобится швеллер достаточной мощности – толщина стенок желательна не менее 8 мм. Если взять более тонкостенную заготовку, то она может прогнуться либо лопнуть. Не забывайте: обыкновенная сталь, из которой изготавливают водопроводные трубы, ванны и прочую сантехнику, при ударах мощной кувалдой достаточно ломкая: от перенапряжения она не только выгибается, но и лопается, что может обернуться травмой мастера.

Наконец, для возвратного механизма потребуются достаточно мощные пружины. Разумеется, пружины вроде тех, что используются для подрессоривания железнодорожных вагонов, ни к чему, но и тонкими и маленькими они также не должны быть. Подберите те, что имеют достаточную силу для оттягивания прессующей (подвижной) площадки установки в исходное положение, когда усилие, прилагаемое домкратом, «стравлено».

Дополните свои расходники также следующими предметами:

толстостенная профтруба;
уголок 5*5 см, с толщиной стали порядка 4,5… 5 мм;
полосовая сталь (плоский прут) толщиной от 10 мм;
обрезок трубы протяжённостью до 15 см – в него должен входить шток домкрата;
пластина из стали 10-миллиметровая, размер – 25*10 см.

В качестве инструментов:

сварочный инвертор и электроды с сечением штыря порядка 4 мм (должен поддерживаться максимальный рабочий ток до 300 ампер – с запасом, чтобы не перегорело само устройство);
болгарка с набором толстостенных отрезных дисков по стали (можно применить и диск с алмазным покрытием);
линейка-угольник (с прямым углом);
линейка- «рулетка» (строительная);
уровнемер (как минимум – пузырьковый гидроуровень);
слесарные тиски (желательно работу выполнять на полноценном верстаке), мощные струбцины (рекомендуются те, что уже «заточены» под удержание прямого угла).

Классическая конструкция из домкрата

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.
