Конструкция пластикового окна в сборе

Ролики

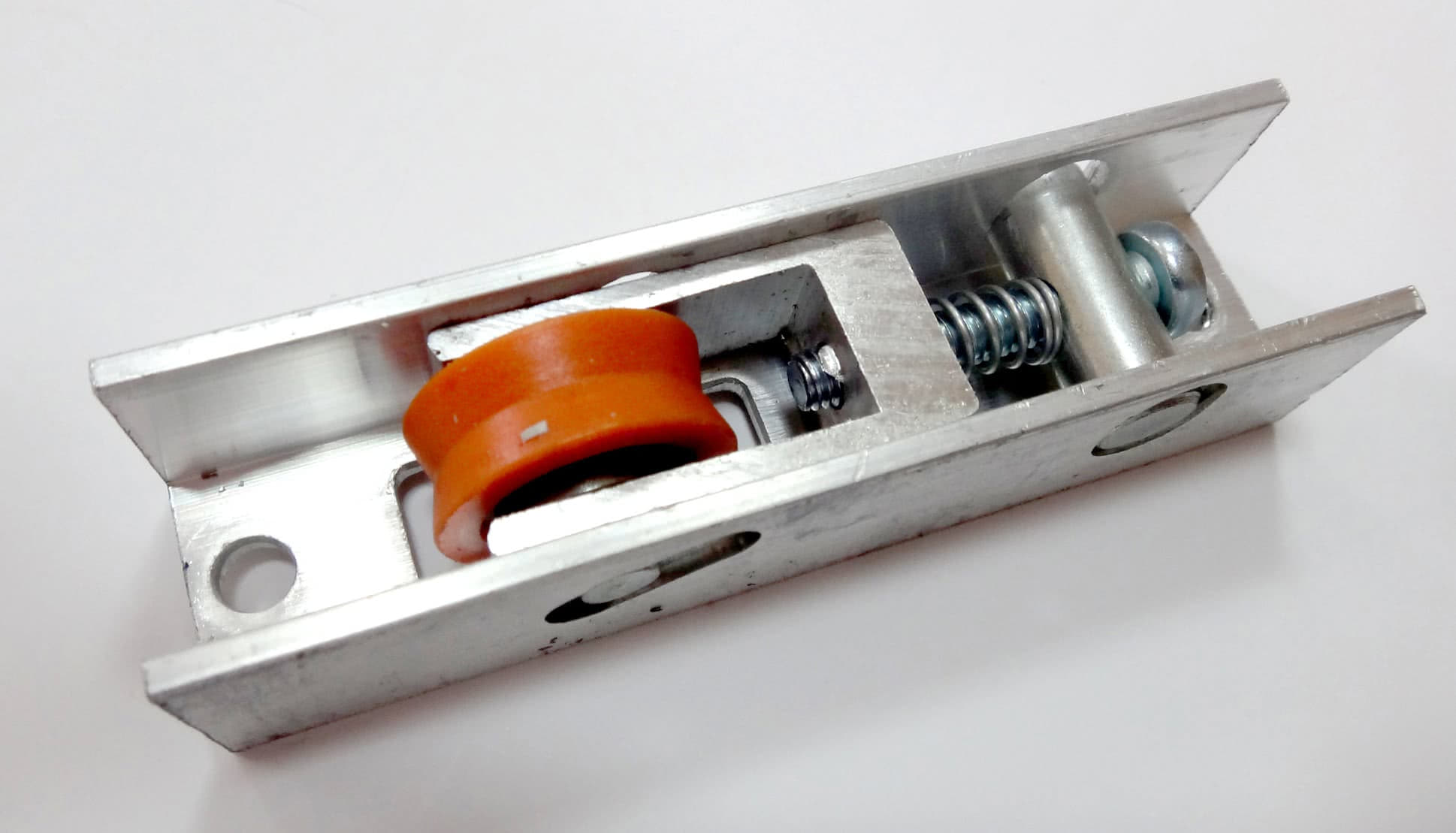

Рис. 16. Ролик раздвижного окна.

В настоящее время наблюдается тенденция роста популярности раздвижных окон. Этому способствуют следующие качества:

  • Экономия пространства. При открывании створка окна отъезжает в сторону, не занимая полезной площади окружающего пространства.
  • Необычный дизайн.
  • Простота эксплуатации.

Главным элементом конструкции раздвижных окон является система роликов, которые представляют собой небольшие колесика, выполненные из металла, плотной резины, пластика либо нейлона. Данный элемент обеспечивает плавное открывание створок. Следует отметить, что пластиковые и металлические ролики при открывании могут создавать некоторый шум, в то время как резиновые ролики являются практически бесшумными.

Створки открываются по принципу, аналогичному процессу открывания дверей шкафа-купе. При поднятии створки вверх ослабевает прижим снизу. Створка при этом без усилий начнет соскальзывать в сторону другой части окна. При закрытии окно опускается, происходит смыкание уплотнителей, и створка стает на место.

Фурнитура для раздвижных окон

Система раздвижных окон предполагает движение створок по специальным желобам. Их расположение зависит от направления, в котором ездит форточка. Раздвижная фурнитура бывает:

  • параллельно – сдвижная – створки движутся вдоль неподвижных частей окна;
  • подъемно-сдвижная – форточка едет по боковым рельсам вверх/вниз;
  • откидная параллельно-сдвижная.

Рис. 9. Ролики перемещают створку по планке.

Параллельно-сдвижная фурнитура

Такое устройство пластиковых окон предполагает установку рельс сверху и снизу створки. Управлять ею можно с помощью ручки. Форточка сначала оттягивается, а потом отъезжает по рейкам в сторону.
Данная модель славится своей герметичностью по всему периметру, функциональностью, простотой в использовании, экономией места и энергии. Благодаря компактности, окно с такой системой отлично впишется в пространство узкого балкона, где часто бывает тесно для открытой форточки.

Откидная параллельно-сдвижная фурнитура

Является отличным вариантом для террасы. Створки скользят бесшумно, крепкий затворный механизм надежно фиксирует откидную часть, металлические части всегда защищаются антикоррозийным покрытием. Фурнитура для откидной параллельно-сдвижной системы окон подходит для любых окон: алюминиевых, деревянных, алюминиевых. Ручка запирает створку изнутри, делая невозможным ее открывание снаружи.

Угловой переключатель четко фиксирует створку, которая останется в таком положении при любом ветре.

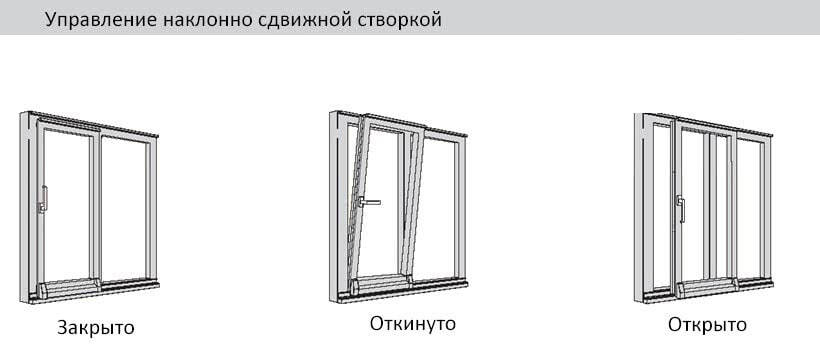

Рис. 10. Управление наклонно сдвижной створкой.

Подъемно-сдвижная фурнитура

Данная конструкция предполагает установку реек, перпендикулярных подоконнику. Для такой системы требуется очень крепкая фурнитура, так как створку нужно зафиксировать вверху проема. Гравитация и вес способствуют тяготению подвижной части окна вниз. Затвор изготавливают из самых крепких материалов. Чаще всего окно с форточкой подъемного типа имеет неподвижную часть сверху, на которую надвигается створка.

Рис. 11. Створка поднимается наверх и крепится с помощью мощного затвора.

Классификация фурнитуры

Основная задача, возлагаемая на фурнитуру, заключается в удержании стеклопакета с профилем в нужном положении. Все комплектующие разделяются по модульному признаку на три группы: петлевую, запирающую, поворотную. В зависимости от используемого механизма оконные системы можно классифицировать по следующим типам:

  1. Параллельно-сдвижной. Обеспечивает плотный прижим на любой конструкции. Способен выдерживать значительные нагрузки. Изменение положения открывания происходит с помощью одной ручки. Используется в помещениях с ограниченным пространством. Принцип действия основан на устройстве шкафа-купе. Для открытия вначале необходимо отщёлкнуть замок (поворот ручки), а затем потянуть створку в сторону.
  2. Откидной комбинированный. Обладает всеми возможностями параллельно-сдвижной конструкции и дополнительно позволяет открывать створки на себя, переводя систему в режим проветривания без их раздвигания.
  3. Подъёмно-сдвижной. Другое название такого механизма — гильотина. Система даёт возможность потребителю открывать окно путём поднятия его вверх. Этот тип популярен в странах Западной Европы и США. Комплектующие, используемые для сборки механизма, способны выдерживать вес до 400 кг. Окна с подъёмной фурнитурой отличаются минимальной продуваемостью и отличной шумоизоляцией. В качестве москитной сетки используется конструкция, выполненная по типу гармошка.
  4. Поворотно-откидной. Наиболее популярный механизм в странах бывшего СССР. Откидывание створки обычно не превышает десяти градусов, поворот же возможно осуществлять с произвольным углом открывания.

Фурнитура для москитных сеток

Рис. 19. Металлические крепления для москитных сеток.

Москитные сетки в настоящее время являются одним из наиболее эффективных и безопасных для здоровья человека способов борьбы с комарами. В самом простом исполнении данное устройство представляет собой сетчатое полотно с очень мелкими ячейками, размер которых достаточен для предотвращения попадания насекомых внутрь помещения, но в то же время способен пропускать достаточное количество свежего воздуха.

Фурнитура для москитных сеток состоит из следующих основных элементов:

  • Металлические крепежные элементы. В свой состав включают 4 уголка из металла, 6 фиксаторов и набор саморезов для привинчивания к оконной раме.
  • Пластиковые «карманы». Данное приспособление служит для прикрепления москитной сетки к оконному профилю с наружной стороны окна. Комплект состоит из двух небольших «карманов» (крепятся внизу рамы) и двух больших (крепятся сверху). Следует отметить, пластиковые карманы применяются для монтажа только сеток с сечением 12*24 мм.

Основные виды фурнитуры

К ней относят:

  • Ограничитель поворота;
  • Защелку;
  • Декоративные накладки;
  • Откидные ножницы;
  • Детский замок;
  • Блокировщик поворота;
  • Многозапорный замок;
  • Оконную ручку;
  • Уплотнители;
  • Оконные петли;
  • Цапфы;
  • Угловой переключатель

Ограничитель поворота

Ограничивает угол поворота створки.  Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

Откидные ножницы

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.

Многозапорный замок

Может быть либо с защелкой, либо без нее — многозапорные замки без защелки называют ригельными. Стоит дороже обычных замков, но при этом обеспечивает лучшую безопасность.

Как правило, включает в себя следующие элементы:

  • Первый (основной) запор;
  • Второй (дополнительный) запор;
  • Штульп (соединительная часть);
  • Подвижная шина, которая приводит все остальные части в движение.

Оконная ручка

Может изготавливаться из пластика или алюминия, реже — из других металлов. Включает в себя саму ручку, декоративную пластину и крепления, с помощью которых она устанавливается на окно.

Существует множество разновидностей: стандартная ручка, съемная, с замком, и другие.

Уплотнители

Помогают створке плотно прилегать к раме и не позволяют холоду проникнуть внутрь помещения.

Обычно изготавливаются из резины, а сама резина может производиться из других материалов, но чаще всего используют два:

  1. Силикон. Чаще всего уплотнители изготавливают именно из силиконовой резины. Такие изделия не пропускают холодный воздух, долго служат и выдерживают перепады температур.
  2. Каучук. Защищают чуть хуже, стоят дешевле, имеют больше вариантов расцветок.

Оконные петли

Соединяют створку с рамой и позволяют открывать окно.

Бывают:

  • Накладными. Используются в поворотном и поворотно-откидном типе. Могут быть съемными и несъемными.
  • Штыревыми. Крепятся к профилю при помощи специальных штырей. Чем больше штырей — тем сильнее будет крепление.
  • Врезными. Врезаются прямо в створку, обеспечивая прочность и долговечность, но снять их просто так уже будет невозможно. Хороший вариант против взломщиков — за счет особенностей конструкции, они затрудняют проникновение в комнату.

Оконные цапфы

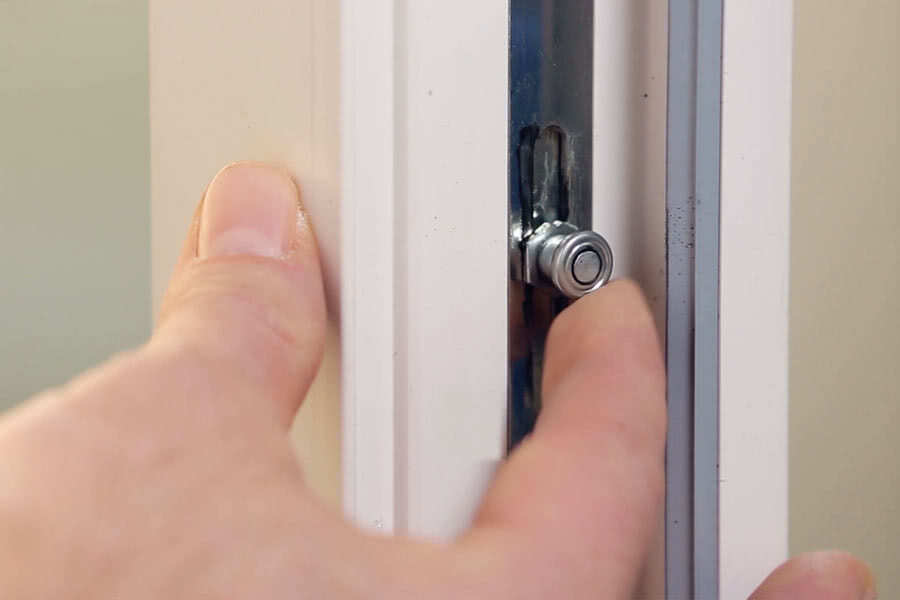

Маленькие запоры, которые улучшают прижим створки к раме. Всегда расположены только с торцевой стороны створки. С их помощью также можно регулировать окно и переводить его из режима «лето» в «зима» и наоборот.

Также цапфы иногда называют эксцентриками.

Угловой переключатель

Помогает запирать раму через угол. Представляет собой набор металлических пластин. Они соединены в выгнутой под определенным углом обойме и работают вместе. Угол выгибания зависит от глубины паза, в который будет вставляться фурнитура.

На что обратить особое внимание

При покупке оконной фурнитуры следует обратить особое внимание на несколько факторов. Если ими пренебречь, можно получить детали низкого качества, которые скоро выйдет из строя и повлечет за собой поломку всего механизма

Факторы, играющие роль в выборе фурнитуры:

  • Прочность.
  • Крепление деталей.
  • Взломостойкость.
  • Функциональность.
  • Безопасность.
  • Устойчивость к коррозии.
  • Эстетичность.

Ручки должны легко поворачиваться, а створки в раздвижных системах – плавно двигаться по планкам. Пластиковая фурнитура подойдет только в качестве декора, ее прочность не внушает доверия. Металлические же части обязательно нуждаются в антикоррозийном покрытии.
Износостойкость фурнитуры определяется в циклах. 1 цикл = 1 открывание + закрывание. Таких, должно быть не меньше 15 тыс. Спросите об этом продавца. Если он затрудняется ответить, лучше не брать данный товар и поискать его в другом месте.

Не стоит ориентироваться исключительно на ценовой фактор. Придется потратить много денег на повторную покупку, а может и на новое окно. Помните, скупой платит дважды. Если вы правильно подойдете к выбору фурнитуры – получите долговечное и надежное окно.

Рис. 16. Порой маленькие детали играют большую роль.

Установка фурнитуры на пластиковые окна

Многих владельцев частных домов и городских квартир волнует вопрос, возможна ли установка фурнитуры на окна ПВХ своими руками? Все зависит от мастерства, навыков, опыта, наличия необходимых инструментов. Установка фурнитуры на окна ПВХ имеет ряд нюансов. Их нужно знать и учитывать. Тогда выйдет установить детали быстро и правильно.

Монтаж ручки проводить надо так:

  • Сделать отверстия для крепежей в раме, если они отсутствуют. Для этого применяют дрель. Диаметр отверстий должен соответствовать размеру фиксаторов.
  • Вставить ручку в специальные отверстия и закрепить ее на саморезы.
  • Поставить декоративную накладку.

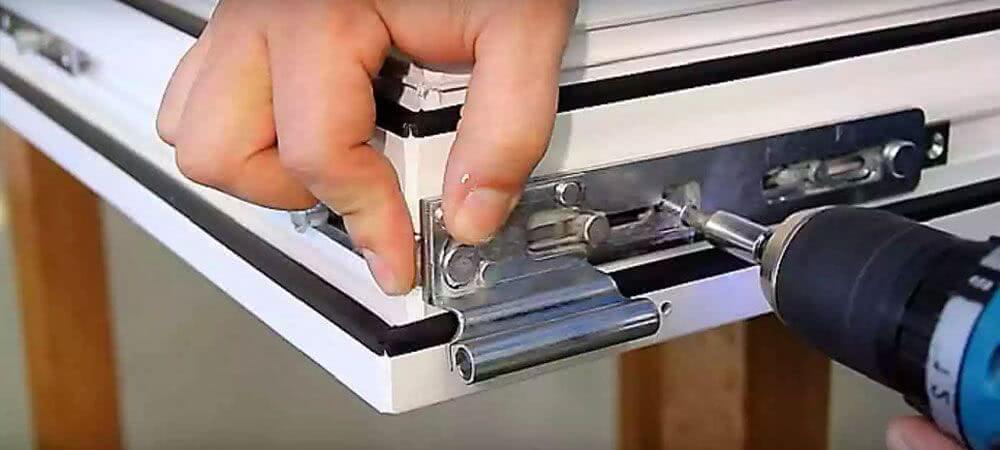

Установка петель проводится так:

  • Отмечаются на створке места расположения петель. Расстояние от нижнего и верхнего края до петли должно составлять около 15 см.
  • Установить крепежную пластину на створку.
  • К зафиксированной пластине приложить вторую ее часть.
  • Собрать петлю, поставив металлическую ось на место.
  • Приложить створку к раме.
  • Отметить месторасположение петель, профиля на раме.
  • Просверлить в отмеченных местах отверстия и закрепить вторую часть петли.
  • Соединить раму со створкой путем сборки фурнитуры пластиковых окон. Для этого две части петли объединяются металлической осью.

Чаще всего на пластиковые окна ставят поворотно-откидной механизм. Его монтируют согласно шаблону и рекомендациям производителя. В целом действовать надо так:

  1. Проверить наличие всех элементов. Для этого следует изучить схему, комплектацию.
  2. Разложить на столе элементы механизма открытия-закрытия стеклопакета согласно шаблону.
  3. Приступить к установке. Начинать лучше с левого нижнего угла, где располагается угловой переключатель. Его нужно установить в соответствующий паз. По тому же принципу выполнить монтаж среднего горизонтального запора. Установить верхний переключатель в правый угол створки. Между угловыми регуляторами расположить главный запор. Сделать отметки мест расположения главного запора и соединения уголков. Снять главный запор с профиля. Приложить к отметке край заглушки-прижима таким образом, чтобы она находилась ближе к середине. С другого края заглушки поставить отметку. Аналогичные действия провести с двух сторон главного запора. Края запора обработать по отметкам ножовкой. Прикрепить запор на нужное место. Участки, где виден профиль, закрыть заглушками. Установить верхний правый переключатель, второй главный регулятор с правой стороны. По шаблону просверлить отверстия в створке для фиксации нижней петли. По периметру створки в отверстия, сделанные производителем, вкрутить саморезы (за исключением крайнего отверстия ножниц). Закрепить ножницы на длинный саморез. В раме сделать отверстия для нижней и верхней петель. Закрепить эти детали саморезами. Надеть створку на нижнюю петлю и соединить элементы верхней петли металлической осью. Приподнять створку и отметить места соединения основного профиля и запорных цапф. Подобные отметки нанести и в месте нахождения блокиратора. Прикрепить к раме поворотно-откидной зацеп согласно отметке. Установить блокировщик.
  4. Проверить работоспособность механизма ручкой.
  5. Рекомендации по успешной установке фурнитуры на пластиковые окна:
  6. Смотреть видео-обзоры по сборке, монтажу оконных механизмов. Читать тематические форумы. На них домашние мастера и специалисты делятся опытом подбора, сбора и установки механизмов открытия-закрытия створок, дают советы, приводят фото и подробное описание разных видов изделий от разных брендов. Поэтому можно узнать много интересного и полезного.
  7. Четко следовать инструкции.
  8. Не торопиться. Выполнять работу аккуратно, чтобы не повредить элементы пластикового окна.
  9. Проводить установку в соответствии с рекомендациями завода-производителя.

Следуя этим советам, монтаж фурнитуры пластиковых окон своими руками пройдет удачно и не отнимет много времени.

Регулировка и уход

Чтобы оконная фурнитура прослужила длительный срок, необходимо периодически проводить профилактические работы по уходу за ней. Все движущие механизмы, а также участки запоров нужно смазывать. Смазку наносят специальной кистью. Для ухода за механизмом можно использовать чистящие спецсредства, которые не навредят антикоррозийному покрытию элементов оконной конструкции.

Ключевые правила ухода за оконной фурнитурой:

  • 2 раза в год нужно выполнять регулирование фурнитуры окон из ПВХ;
  • перед началом зимы или лета необходимо переключать режимы створки в зимний или летний;
  • 2 раза в ход нужно осуществлять уход за уплотнительными элементами, смазывая их специальным средством;
  • не меньше двух раз в год специалисты рекомендуют промывать стеклопакеты и пластиковые элементы оконной конструкции.

Главными причинами поломки оконной фурнитуры являются:

  • отсутствие систематического обслуживания;
  • износ материала, из которого изготовлена фурнитура;
  • большая нагрузка на конструкцию;
  • попадание различных предметов внутрь системы.

Чтобы произвести регулировку фурнитуры, потребуется наличие таких инструментов:

  • отвертка необходимого параметра;
  • шестигранный ключ;
  • плоскогубцы.

Если разболталась оконная ручка, необходимо приподнять украшающую планку, которая расположена под ней, и провернуть ручку в горизонтальное положение, после чего затянуть винт

Затягивать нужно с особой осторожностью, чтобы не повредить механизм

Если оконная конструкция при открытии и закрытии заедает, необходимо проверить состояние оконных створок, и если есть необходимость, то их нужно поменять. Скопившуюся в запорных механизмах грязь можно удалить посредством жесткой щеточки. Врезные в фальц запорные детали также можно отрегулировать посредством обычного ключа. В случае, если нижняя или верхняя петля окна поломались, то требуется замена конкретного механизма.

Если потрескался стеклопакет или разбился вдребезги, то здесь требуется замена разбитой части. Если трещина маленькая, можно применить скотч для заклеивания, но зрительно это будет выглядеть непривлекательно и очень заметно. Для стопроцентного демонтажа стеклопакета потребуется выбить штапики посредством специального инструмента (шпатель).

Чтобы оконная конструкция прослужила длительный эксплуатационный период, необходимо следовать рекомендациям специалистов:

  • запрещено блокировать окна посредством вставочных деталей промеж створки и оконной коробки;
  • не рекомендуется подвергать излишней нагрузкой створку, нельзя вешать на ручку посторонние утяжеляющие предметы;
  • запрещено оставлять створку открытой, когда на улице сильный ветер или дождь;
  • если проводят ремонтные работы оконной системы, то комплектующие детали запрещено закрашивать, в противном случае это приведет к неисправности механизмов.

Все действия по уходу и обслуживанию за оконной фурнитурой рекомендуется проводить с особой аккуратностью, малейшая неисправность способна привести к поломке всей оконной конструкции. По отзывам многочисленных владельцев, если нет опыта и навыка в ремонтных работах, лучше обратиться за помощью к специалистам.

Уход за фурнитурой

Мы рекомендуем производить такие работы, как минимум, 2 раза в год: первый раз — перед зимним похолоданием; второй — с приходом теплых дней.

Выбор такого графика имеет важное преимущество. Помимо обычного ухода, вы также можете произвести перевод фурнитуры в режим зимнего (более плотного) и летнего (менее плотного) прижима, а также провести инспекцию элементов

Проверьте фурнитуру на наличие неисправностей и поломок

Легкость хода: запирание и открывание створки должно происходить без применения силы.

Полный ход: ручка должна делать полный поворот, кратный 90 градусам

Если ручка не становится в строго вертикальное или строго горизонтальное положение — ваша фурнитура работает не корректно, что может стать причиной поломки.

Износ деталей: обращайте внимание на потертости элементов. Наличие большого износа должно сигнализировать о необходимости замены.

Надежность крепления: фурнитура должна плотно крепиться шурупами

Подкрутите недостаточно плотно завинченный шуруп при обнаружении.

Следуйте инструкциям и ваша фурнитура прослужит вам значительно дольше. Подробнее об уходе за фурнитурой и окном ПВХ в материале: Уход за пластиковыми окнами

Нюансы выбора

Многие люди при замене окон особое внимание обращают на тип стеклопакета и профиль, из которого изготавливается каркас изделия, но практически не интересуются качеством устанавливаемой фурнитуры для ПВХ окон. Но именно используемая фурнитура определяет долговечность и правильность работы оконной конструкции

При этом стоимость механизмов может составлять бо́льшую часть затрат, связанных с заменой окон.

Важным параметром, характеризующим фурнитуру, является выдерживаемый ею вес, ведь масса двухкамерного пакета отличается от однокамерного почти в полтора раза. Качественная система должна состоять исключительно из металлических элементов, использующихся в ключевых звеньях.

Мастера рекомендуют при выборе качественной фурнитуры руководствоваться следующими критериями:

приобретать фурнитуру с запасом 30% по максимальным выдерживаемым нагрузкам;
обращать внимание на эргономичность и отсутствие специфических требований по уходу;
изучить требования к климатическим условиям, допускаемым при эксплуатации фурнитуры;
определить необходимость присутствия дополнительных функций, таких как противовзломные элементы и детские замки.

При установке нового окна лучше на фурнитуре не экономить, так как замена некачественной детали в дальнейшем может привести к ряду проблем, например, к поиску необходимой запчасти, деформации профиля из-за нарушения условий эксплуатации, сложностям с заменой. Лучше сразу же укомплектовать окно фурнитурой от проверенных производителей, гарантирующих бесперебойную работу на пять и более лет.

Марки оконной фурнитуры

Для надлежащего функционирования окон мы рекомендуем фурнитуру немецкий марок Roto и Siegenia. Также высокими потребительскими качествами отличаются некоторые модели фурнитуры марок Maco, Hautau, G-U, Winkhaus.

Roto (Рото), Германия Maco (Мако), Австрия Siegenia Aubi (Зигения Ауби), Германия G-U (Г-У), Германия Winkhaus, (Винкхаус), Германия

Немецкая фурнитура рассчитана на большое количество циклов запирания-открывания, часто это значение выше порога, являющегося нормальным для отечественного ГОСТ в разы. Применение менее износоустойчивых материаллов в недорогих моделях, а также в фурнитуре турецких марок — позволяет сэкономить на окнах и дверях. Стоимость окон с турецкой фурнитурой дешевле (зависит от модели), нежели с немецкой.

Угловой переключатель

Рис. 14. Угловой переключатель.

Основной функцией углового переключателя является передача движения запирающего механизма через угол. Данная конструкция, как можно догадаться из названия, изготавливается в виде уголка. Материалом, послужившим основой для изготовления углового переключателя, является упругая сталь (гибкость этого сплава позволяет обеспечивать плавный ход всех элементов данного механизма).

Для установки углового переключателя в рамах пластиковых окон создают специальные угловые пазы. Конструкция данного механизма состоит из двух частей – подвижной и неподвижной. В конструкцию первой входят запорные цапфы и планки, которые обеспечивают повышенное прижимание элементов окна. Последняя часть включает в себя 4 пластины из стали. Именно с их помощью становится возможной передача перемещения под нужным углом.

Для превращения простых угловых переключателей в противовзломные данные элементы можно доукомплектовать дополнительными противовзломными цапфами.

Siegenia-Aubi

Марка известна качественными изделиями, которые используют для окон в элитном жилье. Респектабельная фирма Veka, один из признанных производителей окон ПВХ, оборудует их фурнитурой именно этой фирмы. Каждый ее элемент произведен на территории Германии.

Основные достоинства:

  • возможность менять высоту положения створки, поворачивать ее в любую сторону;
  • 7, а не 5, как обычно, точек прижима делают окно полностью герметичным;
  • предельная нагрузка достигает 1,5 т ‒ это красноречивое подтверждение высочайшей оборонительной способности против действий злоумышленников;
  • совместима с окнами нестандартной конфигурации.

Минусы:

  • высокая цена;
  • необходимость сервисного обслуживания через каждые полгода.
