Как правильно собрать в гараже электрощиток своими руками, схема подключения и требования безопасности

Проводка в гараже: требования правил

Гараж является пожароопасным местом. Там хранится и сам автомобиль, и некоторый запас горюче-смазочных материалов. Поэтому в целях безопасности продуманности и качеству монтажа электропроводки стоит уделять максимум внимания.


В целях безопасности и качеству монтажа электропроводки стоит уделять максимум внимания

Еще на этапы планирования необходимо придерживаться следующих правил:

  • кабели по стенам прокладываются исключительно вертикально или горизонтально. Повороты выполняются под углом 90 градусов;
  • в отапливаемых гаражах минимальное расстояние от провода до отопительных труб – 10 см (требования ПУЭ 2.1.57);
  • высота установки розеток – 60 см, выключателей – 1.5 м. При этом последние рекомендуется размещать на расстоянии 10-15 см от дверного косяка;
  • размещать розетки по всему периметру гаража не имеет смысла. Во-первых, при выполнении работ их легко повредить. Во-вторых, удобнее разместить группу розеток вблизи основного рабочего места и при необходимости пользоваться удлинителем. Дополнительные розетки могут понадобиться лишь рядом станками, если таковые имеются, а также в составе электрического щита;
  • в смотровой яме, где высока вероятность появления влаги, розетки и лампы на 220В размещать запрещено. В подобных условиях допускается установка розеток на 12В и ламп освещения того же напряжения. Блок питания на 12В удобно разместить в электрическом щите. Низковольтную магистраль для потребителей в яме удобно проложить в стяжке бетонного пола.


Схема электропроводки в гараже

Проводку на розетки и освещение желательно оснастить независимыми автоматическими выключателями. В этом случае появится возможность ремонтировать розетки при свете.

Если планируется использование станков, то имеет смысл обратиться в местную энергосбытовую компанию по поводу возможности прокладки трехфазной линии электроснабжения. Это позволит при той же силе тока подключать нагрузку большей мощности.

Основные ошибки при подключении проводов к приборам


Основные ошибки при подключении проводов к приборам

Поэтому важно знать наиболее распространенные ошибки, которые можно совершить при сборке электрощитка

  1. Попадание изоляции под контакт. Оптимальная глубина зачистки провода составляет 1 см. Однако невнимательность или отсутствие знаний у монтажника может привести к тому, что глубина зачистки окажется недостаточной. При затягивании крепежного винта он упрется в изоляцию провода и раздавит ее. Площадь контакта винта и жилы провода окажется намного меньше расчетной. Если на такое соединение подать нагрузку, то произойдет нагрев в точке контакта.
  2. Подключение проводов разного сечения к одной клемме. Эта ошибка чревата тем, что жила меньшего сечения будет зафиксирована хуже, чем жила с большим сечением. Плохой механический контакт приводит к увеличению электрического сопротивления. Как результат – разогрев провода, оплавление его изоляции и расплавление корпуса модульного устройства.
  3. Неправильное формирование концов многожильного провода. Часто встречающийся выбор в пользу многожильного провода объясняется удобством работы с ним в ограниченном пространстве электрического щита. Гнется он легче, чем одножильный провод. Вместе с тем, многожильные провода требуют использования штыревых наконечников для опрессовки зачищенных концов. При попытке закрепить непрессованный многожильный провод в клемме тонкие жилы передавливаются и ломаются. Общее сечение провода уменьшается, что чревато нагревом и оплавлением и провода, и устройства. Также недопустимо пропаивать многожильные концы перед подключением к клемме. С течением времени припой будет менять форму, продавливаясь под зажимным винтом.
  4. Подключение фазы к нижней клемме автоматического выключателя. На работоспособность прибора переполюсовка влияния не оказывает и законодательно данный момент никак не урегулирован. Однако это может вызвать затруднения для электрика, не знающего об отступлении от общепринятых правил.

Видео – Ошибки при электромонтаже

https://youtube.com/watch?v=FVVLrdWzE-A

Определить наличие перечисленных проблем можно по количеству ложных срабатываний защитных устройств. Если они срабатывают при одной работающей лампе накаливания, – это уже повод провести ревизию состояния клемм. Как минимум, следует подтянуть фиксирующие винты. Другим признаком является срабатывание защиты при увеличении нагрузки на сеть. Чем больший ток начинает протекать через автомат, тем больше нагреваются некачественные соединения на клеммах. В итоге срабатывает защита автоматического выключателя.

Конструктивно гребенка – это медная пластина (шина) с размещенными по одной стороне отводами. Отводы могут быть выполнены в двух формах: штыревые и вилочные. Особенность вилочных состоит в необходимости наличия специального зажима на подключаемом устройстве. Поэтому вилочные гребенки получили не столь широкое распространение.


Виды вилочных гребенок

Сечение отводов гребенки составляет 16 кв.мм. Это позволяет сохранять работоспособность проводника при силе тока до 63А.

Шаг отводов зависит от ширины устройств, которые будет соединять гребенка. Для одномодульных устройств применяются модели с шагом отводов в 17.5 мм. Для устройств в 1.5 модуля – 27 мм.

Число отводов на соединительных шинах может варьироваться от 12 до 60. Как правило, в условиях гаража такого количества потребителей не встречается. Поэтому гребенку следует обрезать до необходимой длины. Резку удобнее всего производить ножовкой по металлу. При этом длина пластикового кожуха гребенки должна быть на несколько миллиметров больше, чем длина медной шины. Это требуется для обеспечения электробезопасности. Но лучше всего воспользоваться специальными заглушками для торцов.

Кроме того, пилить следует еще до монтажа гребенки в щиток. Это избавит от металлических опилок, наличие которых в электрическом щите чревато коротким замыканием.

Монтаж щитка для загородного строения

  • Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
  • Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
  • Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
  • Монтируем защитные крышки, подписываем для удобства все автоматы.
  • Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
  • Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Особенности сборки электрического щитка

Во избежание несчастных случаев или недочетов в процессе установки электрощитка, нужно знать несколько нюансов.

Первая особенность — нулевой проводник. Некоторые мастера соединяют заземление с нулевым проводником, но в такой конструкции при сгорании провода заряд электроэнергии проходит по корпусу щитка, что создает опасную для жизни человека ситуацию. При правильном подключении провод фазы подсоединяется снизу к колодке заземления.

Вторая особенность – трехфазное питание. Сборка панели электрооборудования с трехфазным питанием происходит с равномерным распределением напряжения. Это обеспечит защиту от перекоса фаз, так как потребителем может быть мощное бытовое устройство, к примеру, сварочный аппарат.

Оборудование для сборки щитка

Перед началом работы стоит подготовиться и приобрести все необходимые элементы.

Для сборки электрощитка понадобится следующий комплект инструментов и оборудования:

  • сертифицированный электрический счетчик, на котором обязательно должна быть отметка о прохождении проверки в компании Энергосбыта;
  • провода;
  • автоматика;
  • стиппер — инструмент для зачистки изоляции, при неимении можно заменить ножом;
  • наконечники штыревые втулочные изолированные (НШВИ), используются для фиксации проводов;
  • устройство защитного отключения (УЗО);
  • пресс-клещи для опрессовки изолированных наконечников;
  • клеммы — электроустановочное устройство для надежного соединения проводов;
  • гребенка для проведения электричества по всем устройствам щитка;
  • металлический профиль для крепления модульного оборудования;
  • прочие необязательные инструменты.

Порядок сборки и монтаж

Гаражные щитки представляют собой своеобразную конструкцию из защитного блока и самой системы, поэтому их вполне удобно собирать без специального пространства.

Происходит это в несколько этапов:

Маркировка и расположение автоматики.В большинстве моделей электрощитков приборы располагаются на DIN-рейках — металлических профилях. Чтобы они не “ездили” можно использовать ограничители. Лучше подписать проводники, это поможет быстро определять их назначение.
Подготовка соединений.Провода следует зачистить от изоляции и продеть в наконечники НВШИ, которые потом нужно будет спрессовать

Важно сделать это правильно: длина наконечника должна быть равной длине зачищенного от изоляции провода. Гребенка для подключения автомата и УЗО должна быть одной марки с приборами, так как шаг штырей может отличаться

Клеммы приборов должны крепиться надежно, в противном случае они перегреются, и нарушится изоляция, что приведет к короткому замыканию.
Скрепление деталей.На этом этапе автоматика соединяется с УЗО, рубильниками, УЗМ и остальными комплектующими. Необходимо следить за качеством скрепления, ведь это единственный способ избежать плохого контакта.
Проверка.Щиток в гараже нужно обязательно протестировать, подав напряжение на вводной автомат или рубильник. В конце сборки следует обозначить все рубильники, что к чему подключено.

https://youtube.com/watch?v=zqti0vy1Yos

Сделать электрический щиток в гараже своими руками непросто, но следуя всем рекомендациям, это может сделать даже новичок

Важно выбрать подходящее оборудование и правильно подключить приборы и провода между собой

Также необходимо сначала ознакомиться с правилами расположения электрических щитков и схемой электрических сетей на участке. Только после этого можно определить место монтажа, подготовить соединения, скрепить провода с системой и проверить работоспособность устройства. Считаете статью полезной? Поделитесь ею в соцсетях!

https://youtube.com/watch?v=x5kzWXUZN4A

Источник

Устройство заземления

Заземление для гаража – крайне важный элемент электропроводки. Повышенная влажность и обилие металла делают небезопасной работу с электроинструментом, не имеющего подключения к заземлению.

Схема размещения электродов в грунте может быть любой. Это может быть треугольник, Т-образная схема и т.п. Т-образное размещение в условиях гаража применяется чаще всего. Два электрода можно вбить в дно смотровой ямы, а два других – в углы либо со стороны ворот, либо у задней стенки.

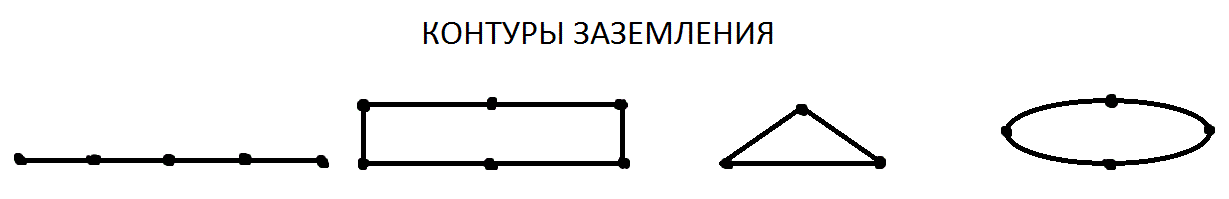

Контуры заземления

В качестве электродов можно использовать металлические уголки длиной 2-2.5 м. Сечение – от 50х50 мм. Как вариант, можно вбить металлическую трубу со стенками толщиной не менее 3.5 мм. Диаметр трубы должен быть не меньше 32 мм. Оптимальное расстояние между электродами – 1.2 м.

Для соединения электродов между собой и подключения к электрощиту применяют медный и алюминиевый провод. Для первого сечение должно быть не менее 6 кв.мм., Для второго – не менее 16 кв.мм.

Чтобы провод имел наиболее плотный контакт с контуром заземления, к уголкам можно приварить болт, либо воспользоваться накидной клеммой.

Обустройство электрического щитка в гараже – это не только необходимость следования нормам закона. Правильно собранный щиток это еще и собственная безопасность, и гарантия от пожара из-за проводки. Поэтому к проектированию электрощита и его монтажу желательно подойти со всей полнотой ответственности.

Электрощит в гараже

Щит электрический для гаража представляет из себя панель, которая не только компактная, но и удобная, кроме того, она отличается доступностью к регулировке освещения и подачи электропитания.

  • Именно такая панель способна обеспечить надежный прием тока, распределяя его в дальнейшем по помещению, т.е. по гаражу, так что не тяжело догадаться, что электрощит необходим.
  • Хочется добавить, что такой щит принято изготавливать из специальных материалов, они снабжены специальной дверцей, ее можно запереть на ключ, не нужно объяснять для чего это стоит сделать. Вообще, такой щит является удобным прежде всего тем, что рубильники размещены в нем компактно.
  • Как только вы пожелаете покинуть гараж, его можно полностью обесточить, точно зная, что пока вас не будет, не сможет произойти замыкание или еще что-то.

Освещение гаража

Электрический щит для гаража обеспечивает регулировку освещения в помещении. Если говорить о качественном освещении (см. Как сделать освещение в гараже самостоятельно), то знайте, обязательно нужно использовать четыре точки освещения.

Внимание: Такой тип освещения способен выполняться двумя парами, поэтому лучше всего позаботиться действительно о качественном освещении в гараже. Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором

Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения

Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором. Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения.

Внимание: Не забывайте, сколько бы пар в плане осветительных приборов вами не было использовано, они должны включаться правильно, т.е. отдельными выключателями, это важнейшее условие

Также нужно помнить, что не один трансформатор потребуется, важно приобрести и установить специальный электрический счетчик, он, в свою очередь, рассчитан, как правило, на более высокие нагрузки. Важно правильно подобрать счетчик, он должен выдерживать ту нагрузку, которая вам необходима

Например, если у вас есть в наличии сварочный агрегат, но старого образца, то он обычно дает нагрузку в пятьдесят ампер, естественно, счетчик должен выдерживать это.

Зарядные устройства

В обязательном порядке нужно знать и о том, что каждый гараж должен оснащаться специальным зарядным устройством, причем, оно может быть не только заводского производства, но и сделанное своими руками.

  • Расположить самодельное устройство можно в самом электрическом щите, а что касается питания зарядного устройства, то оно будет идти исключительно от отдельно установленного трансформатора. Но если такой возможности нет, то не стоит расстраиваться, ведь всегда при желании можно с легкостью организовать подключение зарядного устройства к тому приспособлению, которое будет отвечать за освещение помещения, поэтому проблем возникать не должно.
  • Единственное, о чем нужно помнить, так это о вашем опыте в этой сфере работы, если его нет, то не стоит заниматься подобными работами самостоятельно, всегда стоит обратиться за помощью к специалистам, они помогут справиться с такой работой.
  • Не забывайте о правильном расположении и силового тумблера, он должен располагаться на выходе от тумблеров, именно он дает возможность автоматического отключения тока от клемм, если возникает такая необходимость.
  • Помните, что клеммы, выводящие двенадцать вольт, и созданы для обеспечения стабильной работы аккумуляторов, различных электрических моторов, расположенных в автомобиле, и переносок.
  • Говоря о клеммах, выдающих двадцать семь вольт: они обычно не используются и вовсе, они предназначены для производства зарядки сразу двух аккумуляторов, нужно не забывать, что сила тока таких клемм будет вдвое меньше, нежели во всех предыдущих вариантах, а значит, нужно учитывать это.

Внимание: При подключении проводки надо использовать не скрутки, а пользоваться специальными клеммниками. Они обеспечат надежное соединение и хороший контакт

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

  • чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
  • лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
  • чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
  • распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
  • если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
  • при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

  • Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
  • Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

  • Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
  • Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

  • Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
  • Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.
  • Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
  • Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
  • Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

  • К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
  • Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
  • Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.
  • Сетевая нагрузка распределяется между клеммами двух видов.
  • Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники

За счет их применения обеспечивается надежность контактов.

Установка электросчетчика в гараже

  • Электрический счетчик многие недолюбливают, но если не хотите дождаться проблем и отключений, лучше поставьте одно такое устройство на все постройки сразу.
  • Щиток с предохранительными устройствами для установки счетчика идеально подойдет.
  • Провести проводку к счетчику от вводного устройства необходимо будет при помощи кабеля.
  • Конечно, в вашем гараже электроприборов, скорее всего, будет не так много, как к примеру на вашей кухне, но тем не менее, некоторые граждане успешно умудряются делать из своего гаража настоящую дополнительную комнату – с обогревом (батареями или даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телевизором, компьютером, принтером и так далее.
  • Впрочем, такой гараж будет реально выглядеть как дополнительная комната на первом этаже вашего дома.
  • Устройства защитного отключения (любимое у электриков сокращение УЗО) здесь также придется поставить (даже если речь идет о хозяйственной постройке).
  • Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено.
  • Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.
  • Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями (чтобы не было перегрузки при подключении).
  • Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны.
  • Либо закупить розетки с учетом пожарной безопасности помещения.

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

  • подключение по установленной схеме;
  • упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Законно ли требование установки электросчетчика на улице 2020

В Украине приватизировано 98% жилищного фонда. В течение всего двадцатого века, наиболее широко применялись «Индукционные счётчики электроэнергии», благодаря их низкой стоимости и высокой надёжности в работе. В марте 2013 года был утвержден типовой договор предоставления энергоснабжения.

Рекомендуем прочесть: Окоф На Принтер С 2020 Года

Подобные договора заключаются и на оказание других коммунальных услуг. Подборка наиболее важных документов по запросу Замена электросчетчика (нормативно-правовые акты, формы, статьи, консультации экспертов и многое другое). Федеральный закон от 23.11.2009 N 261-ФЗ (ред.

Схема подключения приборов внутри коробки электрощитка

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража

Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники

Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.
