Надежные способы отвода воды от фундамента дома

Как сделать дренаж своими руками

Рассмотрим, как осуществить монтаж разных типов осушительных систем с пошаговыми инструкциями.

Для глубинного дренажа Вам понадобится вычислить самое низкое место на Вашем участке. Это можно сделать при помощи специального оборудования для геологических исследований или простым народным методом. Выкопайте яму в предполагаемом месте стока, глубина отверстия должна быть около 10 сантиметров. Налейте туда воды и посмотрите, в какую сторону будет течь жидкость – если она останется стоять на месте – то место выбрано правильно, если немного в сторону, то, соответственно, Вам нужно немного отступить в нужном направлении.

Видео: Дренаж на дачном участке своими руками: устройство, советы, рекомендации.

https://youtube.com/watch?v=ZbAhUPcJIEQ

В выбранном месте нужно выкопать магистральную траншею, её длительность определяет размером участка и количеством среднегодовых осадков. Обязательно учтите, что в её конце будет располагаться септик или дренажный колодец.

Подготовьте будущую магистраль. В среднем ширина выбирается от 20 до 30 сантиметров, глубина определяется при помощи расчёта количества стоков и уровня промерзания грунта;
Дно ямы необходимо засыпать песочной подушкой, утрамбовать её. Песок должен занять до 5 сантиметров глубины, он будет своеобразным фильтром. После траншея засыпается крупными камнями, щебнем, строительным мусором, либо в неё устанавливаются доски крест-накрест. Такая конструкция поможет обеспечить эффективный отвод воды;
Поверх первого слоя дренажного настила насыпается еще один, но уже с меньшей фракцией. Далее, по мере приближения к поверхности магистрали, размеры камней или строительного мусора становятся меньшими;
Вы можете оставить только одну магистральную траншею или сделать дренаж по речному типу. В таком случае по всему участку прокопайте дополнительные магистрали, но меньше ширины. Окончание каждой из них должно входить в основную

Очень важно обеспечить угол уклона такой дренажной системы следующим образом: самая низкая точка дополнительных траншей находится на соединении с основной магистралью;
После засыпки нужно подготовить место для дренажного колодца. Это самая низкая точка на участке

В него подсоединяется магистральная траншея, место стыка желательно дополнительно уплотнить, чтобы при сильном напоре оно не провалилось. Вы можете выкопать цилиндрическую яму и установить в неё бочку, для сбора воды. Или оставить полость пустой, чтобы жидкость сама могла уходить в нижние слои земли;
Засыпать глубинный дренаж на даче своими руками нужно насыпью, т. е. образу на поверхности земли горку.

Аналогичным образом можно сделать и поверхностный дренаж. Например, для точечного выбирается самое низкое место на участке и там копается яма для септика. Дренажный колодец рекомендуется дополнительно утеплить, чтобы жидкость, которая остается в нем, не замерзла при первых морозах. Стенки колодца дополнительно укрепляются деревянными досками. Сейчас очень часто используются бетонные кольца, но их довольно сложно установить без использования дополнительных подъемных механизмов. На поверхность септика монтируется сетчатый люк, который обеспечит максимальную проходимость воды, но при этом будет её фильтровать, препятствуя засорению.

Фото: септик для дренажа

Из такого дренажа Вы можете откачивать воду специальным насосом, используя её для полива или прочих хозяйственных нужд, или оставить дно открытым, чтобы она впитывалась в более глубокие слоя земли. Многие домашние мастера засыпают в такие септики перегной, чтобы в итоге получить не только сухую землю, но и качественное удобрение для грунта.

Точечный дренаж

Линейная дренажная система на даче представляет собой аналог глубинной, но её еще проще сделать своими руками. Для этого также нужно вычислить самое низкое место на участке, и разметить территорию. По всей отмеченной площади роются траншеи, которые в будущем будут представлять собой магистрали. В зависимости от площади земли можно сделать красивые ручейки и украсить ландшафт или перекрыть дренаж дорожками, а после засыпать землей.

Поверхностный дренаж в виде пруда

Роются траншеи. Их ширина от 10 до 20 сантиметров, глубина в среднем берется 20-30 см;
На дно ямок насыпается песок со щебнем, можно не перемешивать, после подушка хорошенько утрамбовывается;
Траншею нужно забросать камнями, хворостом, текстилем, в общем, всем, что позволит обеспечить дренаж на даче. Часто используется система из пластиковых бутылок, которая отличается прочностью, долговечностью и доступностью;
Поверх такой системы в зависимости от требований, можно установить доски для дорожек, или обустроить красивый пруд.

Монтаж поверхностного дренажа

Сделать наружную дренажную систему своими руками легко даже для строителей-новичков.

Монтаж прост в исполнении:

Руководствуясь проектом, выкопайте канавы согласно обозначенным линиям. Соблюдайте при этом размеры: глубина – 500 мм, ширина – 400 мм. Чтобы стенки траншеи не осыпались, их делают покатыми под углом 30 градусов. Внешне траншея напоминает перевернутую трапецию. Основные канавы капают под уклоном по направлению к месту сбора воды – колодцу или водоему. Дополнительные ветви системы выполняются под наклоном к основным траншеям. Размер наклона – от 50 до 70 мм на 1 метр длины.
Проверьте работу дренажной системы. Для этого налейте в канавы 2-3 ведра воды и понаблюдайте за течением. Если жидкость скопится на участке, откорректируйте угол уклона.
Заполните канаву щебнем. Снизу укладывается крупный материал, а верхний слой образует щебень помельче. Это рекомендуется сделать для фильтрации воды.

Чтобы продлить срок эксплуатации конструкции, покупают пластмассовые лотки и укладывают на них декоративные решетки. Для предупреждения засорения лотков устанавливают дополнительно пескоулавливатели.

Таким образом, с помощью несложных манипуляций вы установили своими руками наружный дренаж линейного типа.

Точечный дренаж необходим для локального отвода воды. Его монтируют в местах слива осадков с кровли и на участках полива растений.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

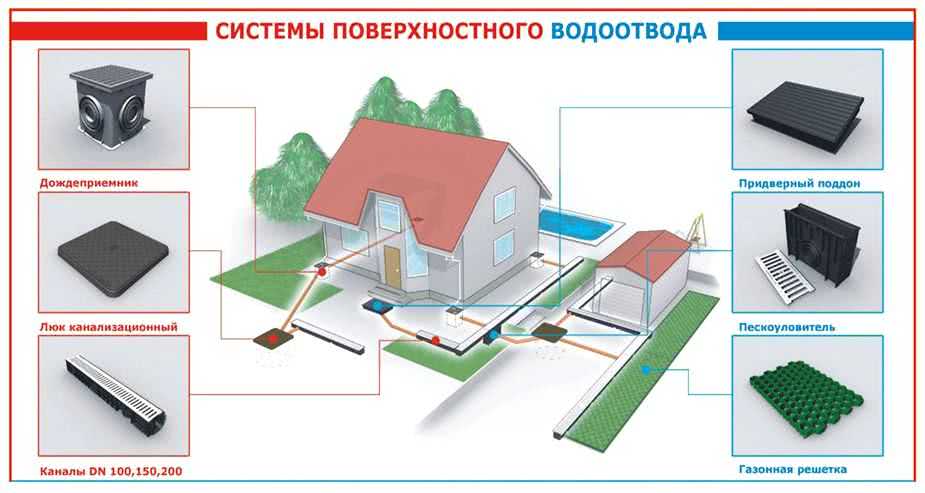

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

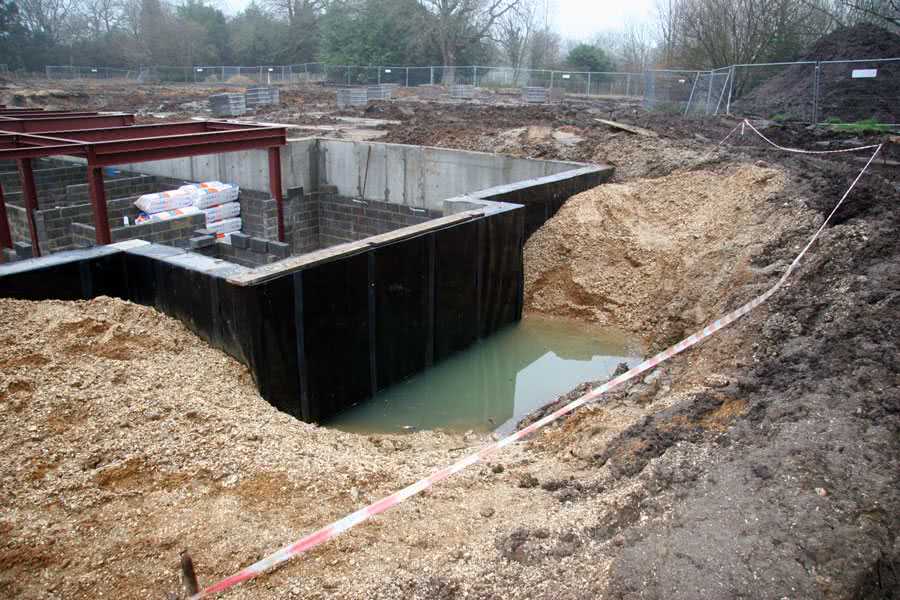

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

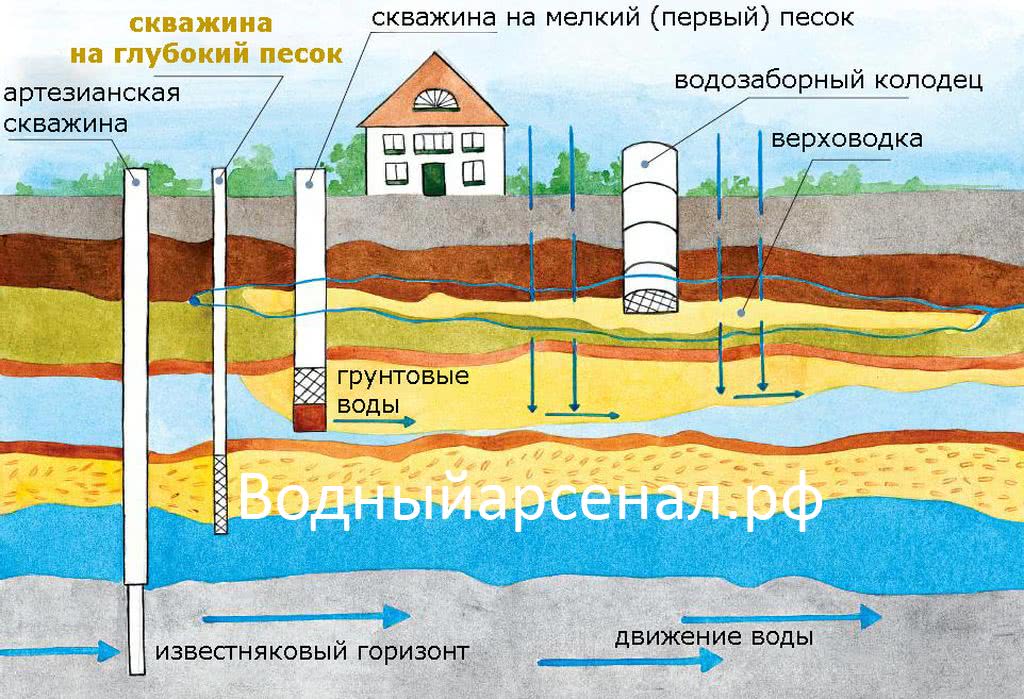

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Глубинное устройство дренажа на дачном участке

Монтаж глубинной дренажной системы выполняется в несколько этапов:

Разметка территории и выкапывание траншей для закладки дрен. В соответствии с подготовленным проектом размечаем участок. Копаем траншеи, глубина которых заранее определена предварительными расчетами. Ширина сооружения обычно равна внешнему диаметру выбранных труб плюс 40 см. Каждая траншея выполняется с уклоном в сторону водостока. Наклон должен составлять минимум 3°.
Обустройство щебнево-песчаной подушки. На дно подготовленного сооружения засыпаем слой песка шириной порядка 10 см. Хорошо его уплотняем. Поверх укладываем слой щебня, толщина которого составит 20 см. Это будет основание для дрен.
Укладка труб. При необходимости оборачиваем дрены геотекстилем или кокосовым волокном для образования фильтрующего слоя и укладываем их на подготовленное основание. Подогнать пластиковую деталь по размеру очень просто: необходимый по длине элемент легко отрезать обычным монтажным ножом. Соединяются отрезки дрен при помощи специальных муфт.
Проверка уклона труб. Еще раз проверяем наличие у уложенных дрен уклона в сторону водостока. Для проверки можно воспользоваться специальными приборами или шнуром, туго натянутым вдоль трубопровода.
Обустройство смотровых колодцев. Для нормального функционирования системы необходимо регулярно ее осматривать и при необходимости промывать. На участках с перепадами глубины укладки и в местах поворотов траншей обязательно устанавливаем смотровые колодцы. Такие же колодцы монтируются и на прямых участках системы на расстоянии от 35 до 50 м друг от друга. Конструкции можно изготовить из гофрированной пластиковой трубы большого диаметра, либо купить готовые в специализированном магазине.
Монтаж водосбора. Выводная часть системы, выходящая в канаву или ливневую канализацию, в обязательном порядке обустраивается обратным клапаном. При невозможности отвода воды в открытую систему монтируется так называемый накопительный колодец, в который сбрасывается влага из дрен. По мере заполнения его нужно откачивать.
Обратная засыпка системы. Обустраиваем песчано-щебневую подушку, производя все действия в обратном порядке. Поверх слоя песка укладываем грунт и при желании – дерн. Система готова.

Монтаж системы нужно выполнять в точном соответствии с проектом, контролируя правильность выполнения каждого этапа. Иначе возможны ошибки, нарушающие функциональность дренажа. К самым распространенным из них относят:

Использование труб, не подходящих по типу, что может привести к быстрому выходу сооружения из строя.
Траншеи недостаточной глубины провоцируют нарушение водного баланса участка.
Отсутствие уклона труб или неверный угол наклона делает функционирование системы невозможным.

Дренажные работы на участке закончены? Но это не все, нужно правильное обслуживание дренажа.

Зачем нужен дренаж на участке

На большинстве земельных участков существует проблема избыточного количества воды в весеннее половодье, после обильных осадков или неглубокого залегания естественных грунтовых вод.

Избыточная влага наносит существенный урон строениям и дорожкам, приводит к подтоплению подвалов и возникновению плесени, задерживает проведение садовых работ и крайне вредит корням растений на участке.

Для решения этих проблем существует несколько способов, но наиболее эффективным является монтаж дренажа.

Дренаж – это инженерная конструкция водоотведения лишней воды за пределы осушаемой территории и возможного её сбора в накопителях-резервуарах для будущего использования.

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

Устройство системы водоотведения рекомендовано, если участок:

имеет строения с цокольными этажами, подземными гаражами, подвалами, погребами;
пологий, где вода будет застаиваться, переувлажняя грунт;
находится на склоне, где осадки будут размывать плодородный слой почвы;
размещается у подножия склона, с которого стекают осадки и талая вода;
расположен рядом с водоёмом (долина реки, озера, пруда);
в месте с неглубоким залеганием грунтовых вод (низина, заболоченное место);
обладает глинистыми почвами, задерживающими воду;
оборудован системой автоматического полива газонов;
покрыт асфальтом, бетоном или плиткой на большой части территории;

Доказательством избыточной влаги в почве или близкого залегания грунтовых вод будут лужи, которые долго не исчезают после дождя или весеннего таяния снега. Об этом же можно судить по гибнущим без видимой причины деревьям и выпревающем газоне.

Об уровне грунтовых вод можно судить по расположенному на соседнем участке колодцу, недавно вырытому котловану или яме для заборного столба.

Дополнительную проверку можно провести, выкопав на возвышенном месте участка яму глубиной около полуметра. Если в течение суток на дне соберётся вода, значит данную территорию необходимо дренировать.

Подземный дренаж участка

Чтобы трубы для дренажа участка не пострадали во время зимних морозов, глубина их пролегания должна превышать глубину промерзания земли. Иначе закрытая дренажная система прослужит всего пару лет, после чего трубы придется менять.

Глубина промерзания земли зависит от региона и местоположения участка. Рельеф поверхности земли для подземного дренажа не играет никакой роли. Главное — обеспечить равномерный уклон дренажных труб в сторону места сброса воды.

Для организации подземного дренирования земли используют особые перфорированные дренажные трубы. Рассмотрим, как сделать дренаж на участке с их помощью.

Порядок укладки дренажных труб следующий:

выкапывается дренажная канава с глубиной дна на 20 см ниже глубины пролегания трубы;
на дно укладывает геотекстиль плотностью 60-100 г/кв.м;
на текстиль насыпается 20 см слой мелкого щебня;
поверх щебня укладывается труба и сверху снова засыпается щебнем;
края геотекстиля заворачиваются внахлест так, чтобы щебень оказался внутри текстильного рукава.

В местах пересечения отдельных веток обустраиваются смотровые колодцы. Эти элементы необходимы для поддержания дренажной системы в работоспособном состоянии на протяжении длительного периода времени. Через смотровые колодцы один раз в год или по необходимости производится механическая и гидравлическая очистка труб от песка, ила и намытой грязи.

Необходима максимальная герметизация соединений

Обращаем внимание на тщательность герметизации соединений трубопровода. Места утечки воды быстро размываются и образуются подземные пустоты

А в момент весеннего таяния снега эти же места становятся источником засорения трубопровода.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

Прокладка траншей при соблюдении необходимого уклона.
Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
Прокладка траншей под дренажный трубопровод.
Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Как осушить участок без дрен

Канавы по периметру и вокруг участка

Стоимость работ по монтажу и обустройству дренажной системы на участке довольно высока, с учётом геологической разведки, выполнения проекта, приобретения комплектующих и выполнения земляных работ.

Цена дренажной системы «под ключ» в разных регионах разная, но в среднем составляет 2000 руб. за 1 погонный метр.

Поэтому есть смысл рассмотреть варианты осушения участка без дренажа.

Минимальную стоимость, но высокую эффективность имеют такие методы отвода лишней воды:

Пескование грунта. Глинистые и суглинистые почвы, которые плохо поглощают влагу, можно сделать более рыхлыми и лёгкими за счёт перекопки с добавлением песка (35 кг на 1 м2). Это сырьё выступает в качестве природного дренажа
Выкапывание канав вдоль и вокруг участка. Метод похож на поверхностный дренаж, но без использования дренов и гравия. Временные стоки быстро разрушаются, но не требует финансовых вложений
Добавление нового грунта с высокой фильтрационной способностью, выравнивание участка. Подходит для дренажа на склоне или болотистого дачного участка. Метод дорогостоящий, но действенный (на каждую сотку участка понадобится 2 кубометра почвы)
Высадка растений с мощной корневой системой. Деревья и кустарники защитят участок от вымывания плодородного слоя и через корни будут забирать лишнюю влагу. Главный недостаток способа – длительность по времени.

Изготовление ящика для компоста своими руками: описание основных технических моментов, рецепты приготовления компоста (50 Фото & Видео) +Отзывы

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

на линию длиной 10 м и меньше – 1 водосток;
если длина желоба превышает 12 м – 2 отвода;
для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

N – искомое значение;
L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

Измерить расстояние от отмостки до края крыши.
От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Как определить уровень залегания грунтовых вод?

Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

Уровень залегания грунтовых вод

Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.

Для этого проводятся геолого-геодезические изыскания, которые включают в себя:

топографическую съёмку участка в рамках кадастровых границ
изучение характеристики рельефа земли с указанием горизонталей, показывающими равнинный либо волнистый участки
лабораторное изучение образцов грунта, в том числе на предмет его физико-химических свойств
исследование архивных данных, профильных аналитических материалов о сезонности колебаний уровня грунтовых вод, геологическую разведку
изучение возможности возникновения оползней, подтоплений и набуханий

По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:

какой вид дренажа необходимо использовать
насколько глубоко должен располагаться фундамент дачных строений и их предпочтительная конструкция
какой вид гидроизоляционных материалов выбрать
какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать

Отвод воды от фундамента
