Виды датчиков-уровнемеров для определения уровня жидкости в емкостях

Второй вариант схемы датчика уровня

Это полностью функциональный контроллер уровня воды, управляемый МК Arduino. Схема отображает уровень воды в баке и переключает двигатель, когда уровень воды опускается ниже заданного уровня. Она автоматически отключает мотор, когда бак полный. Уровень воды и другие важные данные отображаются на ЖК-дисплее 16х2 точек. В авторском варианте схема контролирует уровень воды в дренажном баке (резервуаре). Если уровень бака низкий, электродвигатель насоса не включится, что обеспечивает защиту двигателя от холостого хода. Дополнительно звуковой сигнал генерируется, когда уровень в дренажном баке слишком низкий.

Схема уровня воды с помощью контроллера Arduino показано выше. Датчик в сборе состоит из четырех алюминиевых проволок длинной в 1/4, 1/2, 3/4 и полный уровень в баке. Сухие концы этих проводов подключены к аналоговым входам A1, A2, A3 и A4 Arduino соответственно. Пятый провод размещен в нижней части бака. Резисторы R6 — R9 уменьшают потенциал входов. Сухой конец провода подключен к +5V DC. Когда вода касается конкретного зонда, происходит электрическое соединение между зондом и +5V, потому что вода обладает некоторой электропроводностью. В результате ток течет через зонд и этот ток преобразуется в пропорциональное ему напряжение. Arduino читает падении напряжения по каждому из входных резистор для зондирования уровня воды в баке. Транзистор Q1 включает зуммер, резистор R5 ограничивает ток базы Q1. Транзистор Q2 управляет реле. Резистор R3 ограничивает ток базы Q2. Переменник R2 используется для регулировки контрастности ЖК-дисплея. резистор R1 ограничивает ток через его LED подсветку. Резистор R4 ограничивает ток через светодиодный индикатор питания. Полную программу для контроллера на Arduino можно загрузить тут.

Датчик уровня воды

В этом случае будет удобнее вариант схемы, показанный на рис. 2. Она является классическим генератором, который начинает работать только в случае, когда нет воды между электродами (вода закорачивает цепь конденсатора и срывает генерацию). В показанной на рисунке схеме нагрузка (электронасос, нагреватель или др.) будет включена при отсутствии воды в зоне контроля.

Рис. 2. Датчик воды на основе автогенератора.

Иногда бывает необходимо обеспечить гистерезис не только по срабатыванию исполнительного устройства, но и по уровню воды, например, при автоматическом управлении включением погружного насоса, применяемого для полива растений.

Виды датчиков

Датчики различаются между собой по способу измерения уровня жидкости и делятся на два вида: сигнализаторы и уровнемеры. Сигнализаторы отслеживают заданную точку заполнения емкости и при достижении нужного объема жидкости прекращают ее поступление (пример — поплавок в бачке унитаза).

По принципу действия датчики уровня воды в емкости делятся на такие разновидности:

• Поплавковые — в их конструкцию входят поплавок с магнитом и два герметических контакта (геркона). При достижении минимального уровня жидкости в емкости поплавок перемещается вниз и магнитом действует на геркон, при этом включается реле и запускается насос, начинается подкачка воды в резервуар. При полном заполнении емкости поплавок достигает верхнего геркона, при этом срабатывает реле, выключающее насос.
• Ультразвуковые — используются не только в жидкой среде, но и в сухой. Устройства работают таким образом: излучатель подает импульсы, которые достигают резервуара и возвращаются на приемник. Встроенный контроллер обработки сигнала анализирует силу и длительность затухания ультразвуковой волны (эти параметры различны для полной и пустой емкости).
• Электродные — применяются в жидких электропроводящих средах. Состоят из двух электродов, контролирующих нужный уровень жидкости. Третий электрод является аварийным и используется при превышении заданных параметров и включении режима откачки.
• Радарные — универсальные механизмы благодаря тому, что их можно применять при работе с агрессивными и взрывоопасными жидкостями. Принцип функционирования устройств основан на использовании радиоволнового излучения — волны определенной длины направляются к поверхности жидкой технологической среды, отражаются от нее и попадают в анализатор. Уровень наполнения емкости определяется по скорости возвращения сигнала.

Выбираем датчик уровня воды в резервуаре и емкости

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Необходимые для датчика материалы

• 2 микросхемы 4093;
• 2 панельки для микросхем;
• 7 по 500 ом резисторы;
• 7 по 2,2 Мом резисторы;
• батарея 9 В;
• гнездо для батареи;
• плата для схемы 10 х 5 см;
• 8 латунных винтов для датчиков;
• двухсторонний скотч или шурупы для крепления коробки к стене;
• сетевой кабель. Длина кабеля зависит от расстояния от резервуара для воды до места, где будет расположен дисплей.

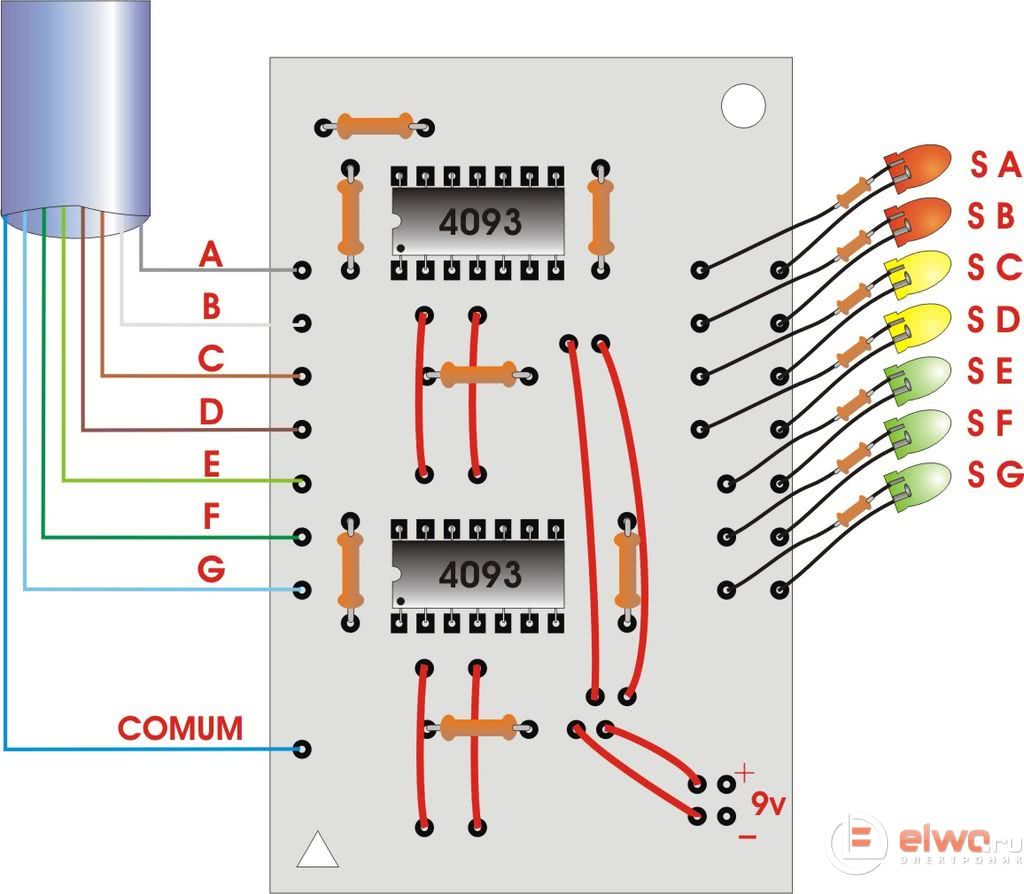

Итак, основа — это CI4093, что имеет четыре элемента. В этом проекте использовано две микросхемы. Тут мы имеем порты с одним входом на высоком уровне, а другие подключенные через резистор, обеспечивая высокий логический уровень. При помещении в эту логику нулевого входного сигнала, выход инвертора будет на высоком уровне и включает светодиод. Всего использовано семь из восьми элементов, из-за ограничений в кабельной сети.

Сбоку размещена линейка светодиодов разных цветов, указывающая на уровень воды. Красные индикаторы — воды совсем мало, жёлтые — бак наполовину пуст, зелёные — полный. Центральная большая кнопка используется для подключения насоса и накачки бака.

Схема работает только при нажатии на центральную кнопку. Остальное время она находится в дежурном режиме. Но даже при срабатывании цепи индикации, ток минимален и батарейки хватит на долго.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСОБЕННОСТИ ВЫБОРА

Сфера применения распространяется на воду и водные растворы, нефтепродукты и смазочные материалы, пищевые напитки и стоки. При достаточной защищенности корпуса или бесконтактном замере такие датчики отслеживают уровень щелочей, кислот и вязких сред, включая агрессивные. Один и тот же тип датчика при этом может использоваться для разных целей.

В частности, при работе с водой и любыми невязкими жидкостями отличные результаты обеспечивают ультразвуковые, поплавковые, вибрационные, оптические, емкостные и гидростатические сигнализаторы и уровнемеры.

При работе с растворами кислот предпочтение отдается емкостным, вибрационным и герконовым датчикам. Для контроля пенных или липких сред лучше всего подходят емкостные радиочастотные приборы. При высокой вязкости рабочей среды помимо них стоит использовать вибрационные или ультразвуковые бесконтактные разновидности.

При подборе конкретного прибора последовательно учитывается:

• состав и физико-химические параметры рабочей жидкости;
• объем, форма и материал стенок резервуаров (некоторые датчики требуют врезки в стенки, что не всегда допустимо);
• потребность в постоянном мониторинге или допустимость использования сигналов о достижении предельных значений;
• коммутационные и интеграционные возможности приборов, требования к монтажу и обслуживанию.

При выборе датчиков для бытовых целей предпочтение отдается энергонезависимым, неприхотливым, надежным и долговечным устройствам. Большинство частных задач (отслеживание уровня воды насоса, колодца, бассейна) решает поплавковый кабельный датчик.

При необходимости постоянного контроля уровня воды в скважине устанавливаются гидростатические уровнемеры или сигнализаторы. Остальные разновидности использовать для этих целей нецелесообразно.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Емкостные датчики

Бесконтактное устройство реагирует на разницу между диэлектрической проницаемостью разных материаллов. Датчик уровня воды в резервуаре устанавливается снаружи боковой стенки емкости. В этом месте должна быть вставка из стекла или фторопласта, чтобы через нее можно было различить границу раздела сред. Расстояние, на котором чувствительный элемент улавливает изменение контролируемой среды, составляет 25 мм.

Герметичное исполнение емкостного датчика дает возможность помещать его в контролируемую среду, например, в трубопровод или в крышку резервуара. При этом он может находиться под давлением. Таким образом поддерживается наличие жидкости в закрытом реакторе при осуществлении технологического процесса.

Контроль уровня воды в промышленных резервуарах

Теперь рассмотрим применение датчиков уровня воды в промышленных резервуарах. Сделаем это на примере водоочистной станции.

Для мониторинга и управления количеством воды на очистных станциях устанавливают специальные системы контроля и сигнализации, состоящие из: датчиков уровня воды в резервуарах, расходомеров, реле уровня, контроллеров управления, преобразователя частоты и, наконец, насосов. Все эти системы позволяют не допустить аварий на производстве фильтрованной воды, а также управлять системами розлива и передачи воды к потребителю.

Прежде чем купить датчики уровня воды в резервуаре, нужно определиться с целями его применения. Выбор датчиков уровня воды в резервуаре обуславливается исходя из производственной необходимости и параметров технологических процессов.

Для правильного выбора датчика уровня необходимо знать технологические параметры: проводимость среды, глубину/размер ёмкости, её местоположение и т.п. Для разных целей могут быть применены одни и те же уровнемеры, индикаторы и сигнализаторы уровня, а для некоторых, только специальные датчики. Для консультации по выбору нужных вам датчиков обращайтесь в нашу службу поддержки.

Решаем Ваши задачи по контролю и измерению уровня воды!

Мы поможем Вам выбрать оптимальное решение под Ваш бюджет.Если Вы уже определились с типом датчика,присоединяйтесь к нашим постоянным клиентам!

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

• Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
• Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
• Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Описание и принцип работы

Датчик уровня воды в баке и иных ёмкостях применяется в системах контроля, организуемых в целях автоматизации ряда производственных процессов. Когда контролируемая по уровню жидкая среда достигает определённой отметки, то такой датчик сигнализирует об этом, а система контроля реагирует на этот сигнал определённым образом. Уровнемеры применяются и в быту, например, в запорной арматуре для унитазов или в системах, отключающих насос скважины.

Конструктивные особенности датчиков характеризуются рядом общих параметров.

1. По функциональному признаку их разделяют на сигнализирующие устройства и уровнемеры. Сигнализаторы контролируют конкретную отметку заполнения ёмкости (наибольшую или наименьшую). Уровнемеры осуществляют непрерывный контроль уровня технологической среды.
2. Изделия эти многообразны, а в принцип их действия могут быть заложены гидростатические законы, свойства электропроводности, магнетизма, оптики, акустики и прочее. Одновременно это является и основным параметром, определяющим сферы их применения.
3. Метод измерения может быть контактным или бесконтактным.
4. Ключевые конструктивные особенности датчиков определяются качествами технологических сред, в которых они используются.

Что собой представляет датчик уровня

Мы разобрались, для чего нужен прессостат. Посмотрим теперь, как он выглядит, и где расположен. Прессостат, датчик уровня воды для стиральной машины, представляет собой небольшую пластиковую деталь округлой формы, к которой подведены электрические провода. К прибору также подключена трубка, которая связывает датчик с емкостью высокого давления. Данная емкость, для обеспечения создания высокого давления, располагается как можно ниже в баке. Она может иметь вид змеевика с воздушными карманами.

Внутри датчика находится тонкая мембрана из эластичного материала, которая способна изгибаться под действием давления воздуха. Мембрана находится рядом с переключателями, каждый из которых имеет различную настройку. Она имеет жесткую площадку с пластмассовым наконечником.

Где находится прессостат в стиральной машине? Многие наивно полагают, что реле уровня должно находиться непосредственно в баке машинки, работая по принципу поплавка. Но это далеко не так. Датчик посылает сигналы о давлении воздуха, а не воды, поэтому расположен снаружи бака, в верхней части корпуса, где исключен его контакт с водой. В некоторых моделях стиралок, имеющих пластиковые баки, датчик может располагаться под баком.

Расположение датчика в стиралке на ее боковой панели

Детали собраны

Светодиоды можно использовать сигнальные любого цвета, какой Вам понравится, диаметром 4 – 5 миллиметров. Цоколёвка светодиодов и микросхемы есть на схеме. Конденсатор C1 нужен полярный 100 микрофарад 25 вольт, или больших параметров (какой есть). Резисторы (сопротивления) мощностью от 0.125 до 0.5 ватта или больше (чем больше мощность, тем больше габариты и будет не очень красиво, это относится и к конденсатору). Резисторы R1 – R7 сопротивлением 47 ком (немного меньше или немного больше – не критично). Резисторы R 8 – R14 сопротивлением 1 ком (примерно). Чем больше сопротивление, тем слабее будет светиться светодиод и наоборот, но слишком маленькое сопротивление может привести к выходу светодиода из строя. Печатную плату можно не изготавливать, а применить макетную, как у меня, стоит копейки, особенно в Китае. Соотношение цены в радиомагазине и Китае 5 – 10 к одному. Кабель к датчикам уровня воды можно применить любой восьми жильный сигнальный (в магазинах, где продают устройства сигнализации, есть всякий). Концы кабеля, помещаемые в воду как датчик уровня, освободить от изоляции на длину 5 – 10 миллиметров и зачищенные концы залудить (покрыть оловом при помощи паяльника) для уменьшения окисляющего действия воды на металл. Плюсовой электрод нужно изготовить из нержавейки (например, чайная ложка), а место соединения её к проводу защитить от воды при помощи клеевого пистолета. Если место контакта не защитить, то через короткое время электрохимическая реакция сожрёт. Шаг между датчиками нужно рассчитать исходя из глубины ёмкости. Если нужно измерять большую глубину воды и хочется разместить датчики чаще, то можно изготовить ещё одну или даже несколько подобных схем контроля уровня воды и разместить их последовательно в ёмкости. Конструкция датчиков может быть самой разнообразной и зависит только от Вашей фантазии, главное соблюдать общие принципы.

Клеммные колодки любые, но важно удобство подключения и использования. Для микросхемы лучше всего применить разъём для беспаечного размещения

Это гнездо можно паять и не бояться, что перегреешь ножки, или подействует статическое электричество. Если микросхема вышла из строя, по каким – то причинам, то заменить её можно за пару секунд. Стоит такая панелька копейки. Олово (проволока с канифолью) лучше использовать Российское. Китайское олово хорошее не встречал. После сбора деталей нужно подумать о размещении деталей на плате. Я сделал, так как на фото, а Вы вольны расположить их по своему вкусу. Главное, чтобы расположение деталей отвечало задачам уменьшения количества перемычек и пайки, а главное удобству эксплуатации. Аккуратность в сборке схемы не последнее дело, не нужно торопиться как я и будет всё красиво. Итак, приступим.

Питание указателя уровня воды в баке можно сделать от любого аккумулятора 12 вольт (даже старого, лишь бы он давал не меньше чем 10 вольт), например, от компьютерного блока бесперебойного питания, да и продают сейчас их много всяких маломощных. Или можно на даче использовать обычные батарейки. Если их соединить последовательно 8 штук по 1.5 вольта = 12 вольт. Вполне достаточно. А если батарейки подключить через кнопку, чтобы схема работала только при нажатии на кнопку, то такого питания хватит на много лет. Осталось только испытать указатель уровня воды в баке и тут главное не перепутать плюс с минусом. Провода питания лучше подключать разного цвета. Плюс всегда обозначается красным цветом, а минус чёрным, если к этому привыкнуть, то уже не перепутаете.

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

• запорные краны, смесители;
• соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
• вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
• места подключения приборов учета (счетчиков воды);
• радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

• клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
• то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
• радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Сборка датчика уровня воды

1. На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
2. Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
3. Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
4. Установите заглушки на поплавок и прикрепите его к профилю заклепками;
5. Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
6. Просверлите в муфте отверстие и установите стопор поплавка;
7. Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Прилагаю фотографий сборки:

Общая характеристика

Поплавковый водяной уровнемер — наиболее популярный датчик, известность которого определена предельно простой системой и соответственно прочностью. Поплавковые датчики можно условно разделить на 2 вида:

• механические;
• герконовые.

Второй вид предполагает применение выключателей с магнитными контактами, поэтому его приспособление будет осмотрено в отдельном разделе.

Самый обычный механический поплавковый датчик функционирует на определение максимального уровня воды. Датчик вводится в нужной части ёмкости, и если вода доходит поплавка, он всплывает и через особый шток закрывает (размыкает контакты). Аналогичные устройства более знакомы под наименованием поплавковые выключатели.

https://youtube.com/watch?v=r7ubOmSEqps

Этот вид механических измерителей отличается необходимой прочностью и часто применяется в простых автоматизированных системах. Однако его работоспособность ограничена конструкцией — прибор срабатывает только лишь при предельном значении водного уровня.

Также выпускают кабельные поплавковые датчики. В такой конструкции применяется поплавок особенной формы, который меняет ракурс наклона в зависимости от водного уровня. Внутри такого поплавка устанавливают коммутатор, который действует при изменении угла. Зачастую применяются выключатели со стальным шариком, запирающим контакты.

Отдельная группа — кабельные измерители со встроенным ртутным выключателем, отлично обеспечивающим безопасность. Для точного контроля в некоторых случаях устанавливают несколько поплавковых измерителей с различной длиной кабеля.

Поплавковые датчики пользуются спросом в промышленности. Детекторы применяют для контроля уровня горюче-смазочных материалов, разных охлаждающих жидкостей. В быту эти устройства, как правило, используют для замера уровня в колодцах и скважинах (защита насосов от «сухого» хода), а также для системы канализации.

Одно из основных преимуществ такого вида уровнемера можно выделить простую установку и наладку. Определённые модификации разрабатываются специально для насосов и дают возможность исключить применение дополнительных пусковых реле.

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

• надежность, которая в 100 раз больше, чем у обычных открытых контактов;
• быстродействие;
• срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

• малая коммутируемая мощность;
• малое число контактных групп в одном баллоне;
• хрупкость стеклянного баллона;
• чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Прин

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

https://youtube.com/watch?v=AunjB3j3B5w

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

https://youtube.com/watch?v=QJNXrNhPC-c

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.
