Схемы строительства дачных туалетов + проект туалета с душем в чертежах и фото

Выбор материалов

Для строительства туалета с душем используют различные материалы. В нашем случае это будет каркасное сооружение на столбчатом фундаменте, имеющее двускатную крышу. Для каркасной постройки не нужен глубокий фундамент, так как она имеет относительно небольшой вес. Благодаря столбам, конструкция будет возвышаться над землей. Это обезопасит нижнюю обвязку сооружения от сырости и грибка. Вода не будет задерживаться под основанием. Двускатная крыша позволит оборудовать холодный чердак для хозяйственных нужд. Вода с такой крыши стекает быстрее, чем с односкатной.

Чтобы построить дачный туалет с душем, необходимо подготовить следующие материалы:

Для нижней и верхней обвязки: четыре бруса длиной по 2750 мм и столько же — по 2000 мм, все сечением 100х100 мм;
Для вертикальных опор нужны брусья сечением 50х100 мм, в количестве 24 шт., каждая из которых длиной по 200 см;
Деревянные обрезные доски сечением 10х100 мм, для обрешётки;
Брусья сечением 50х100 мм, длиной по 200 см, в количестве 12 шт. – для каркаса крыши;
Для настила пола (в туалете) необходимы доски сечением 40х150 мм в количестве (минимум) 20 штук. В качестве чистового пола используются OSB листы;
Если полы в душевой будут покрыты кафелем, то необходимо количество равное 2 м²;
Пластиковые трубы и канализационный слив;
Бетонная смесь (М-200) в количестве полутора куба;
Фанерные листы для изготовления опалубки;
Песок и гравий;
Металлочерепица.

В качестве чернового потолка используются листы многослойной фанеры, ДСП, ДВП или OSB плит.
Для удобства крепления брусьев используются металлические уголки и пластины.

Походный душ. ТОП 8 популярных моделей

Лета снова пришло — пора задуматься о полноценном оснащении поездки за город, на природу, для такого события нужны не только шампуры с мангалом, но важно не забыть всевозможные средства от насекомых, и возможность расслабиться на природе как дома – а это значит походный душ. Представим топ 8 популярных моделей переносного душа, который также нагревается лучами солнца

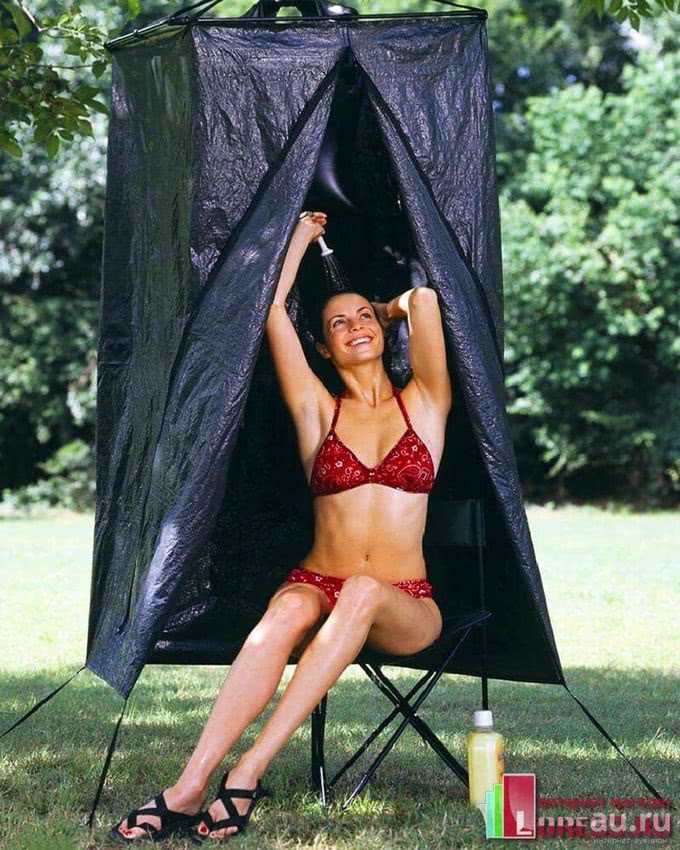

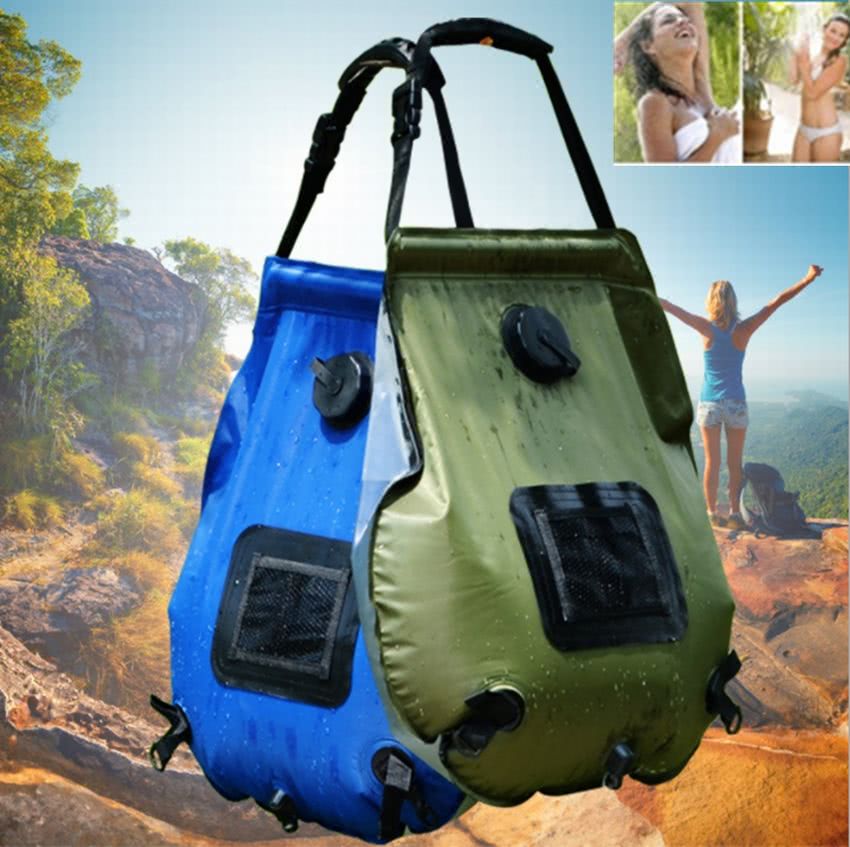

Походный душ, представленный ниже похож на черную полиэтиленовую сумку. Он из черного цвета, чтобы притягивать солнечные теплые лучи.

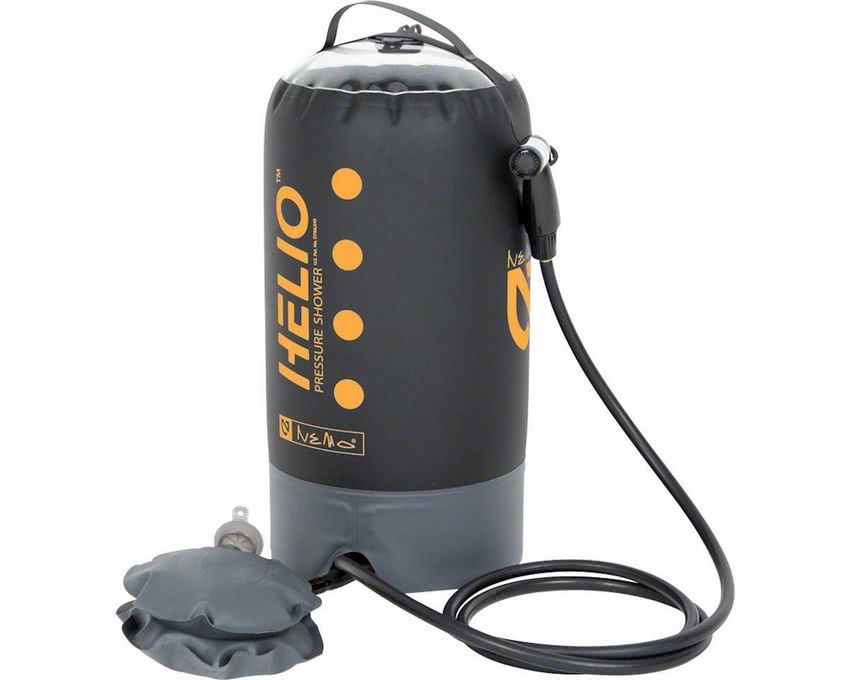

Следующая модель походного душа из полупрозрачного материала, с удобной пластиковой ручкой для переноса.

Супер-душ, с организованной брезентовой палаткой.

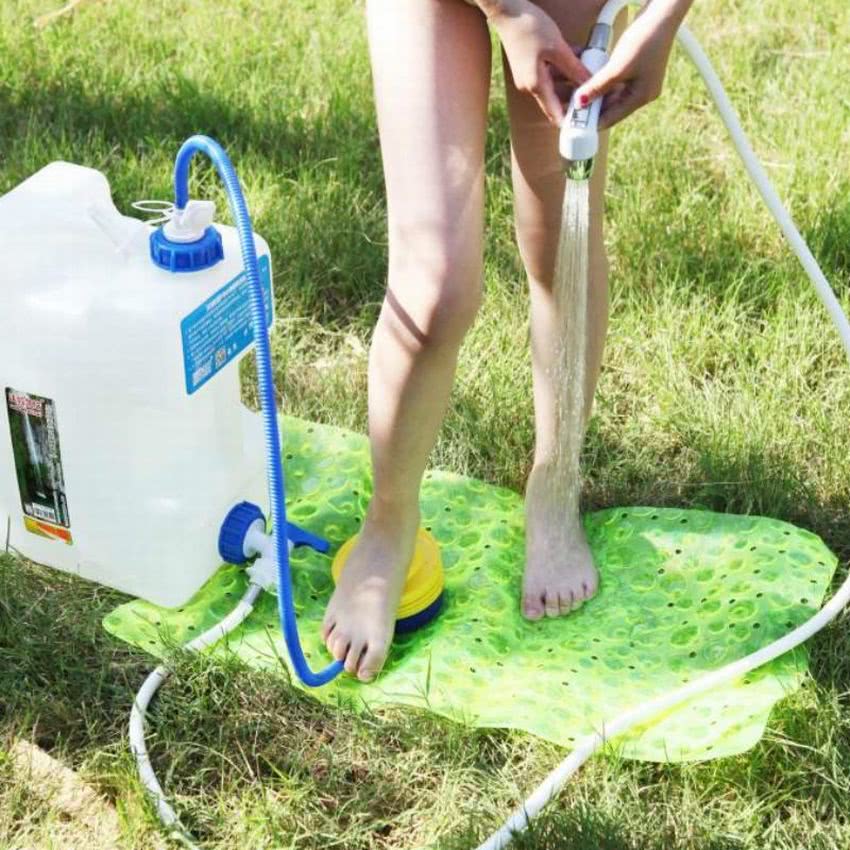

Удобный летний душ, также и для мытья рук, продуктов. В эксплуатации прост.

Летний душ в виде рюкзака-сумки, удобно переносить и применять в дело.

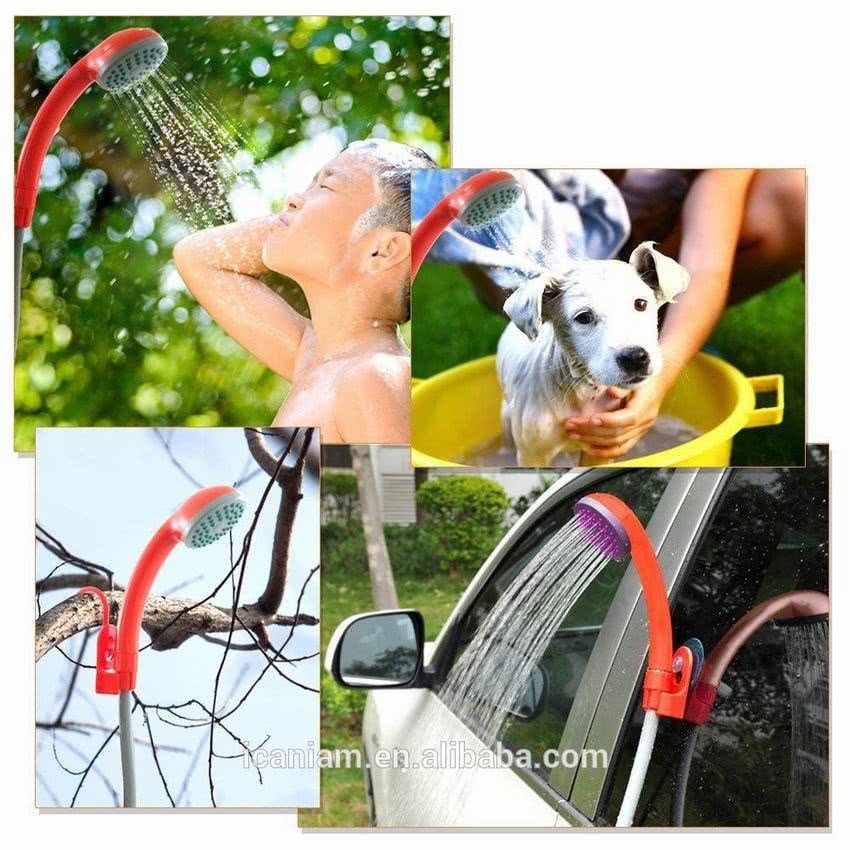

При помощи такого летнего переносного душа можно и любимого питомца выкупать.

11-ти литровый, мега вместительный душ, прекрасно подходит для отдыха на природе.

Открытый портативный душ, идеальное решение для кепминга.

Читать полностью (ссылка)

Как построить своими руками

Для строительства деревянного туалета с выгребной ямой необходимы такие материалы:

любые деревянные доски;
кирпич;
гвозди, саморезы;
цемент;
ДСП, фанера;
пенопласт;
асбестоцементная труба;
шифер.

После определения места строительства роем выгребную яму, размер определяем сами, так как он зависит от количества человек, которые будут пользоваться им и периода их пребывания на даче. Выгребную яму рекомендуем делать глубокой, чтобы выкачку отходов проводить раз в год. Чтобы отходы не попадали в почву, дно ямы бетонируем, стены обкладываем кирпичом или же бетонируем до уровня пола. Затем делаем фундамент. Его можно изготовить из бетона или кирпича.

Теперь можно строить каркас домика. Для этого используем бруски, размером выше самого сооружения на 50 см, которые необходимо будет закрепить в земле. Для надежности через 1 метр в каркас вставляем горизонтальные бруски. Чтобы вода, или снег хорошо стекали с крыши, фасадные бруски должны быть выше тыльных брусков. Для накрытия крыши вверху каркаса ложим поперечные бруски или доски. Каркас построен. Приступаем к обшивке стен. Стены обшиваем плотно досками, используя гвозди или саморезы.

Далее проводим обшивку пола досками не менее 40 мм. В досках вырезаем отверстие (размеры выбираете сами). Можно сделать сверху отверстия возвышение, на которое можно будет садиться. Для этого используйте хорошо очищенные доски.

Остается сделать отделку и утепление туалета. Утеплить можно различными материалами, но лучше всего это сделать пенопластом. Пенопласт укладываем на крышу, можно утеплить и стены прикрыв его ДСП или фанерой. Сверху крыши крепим шифер и устанавливаем дверь. Дверь должна быть с внутренним и внешним запором.

Завершает этап строительства — вентиляция, предназначенная для проветривания помещения. Для этого сзади в выгребную яму вставляем асбестоцементную трубу, которая должна быть выше туалета и сбоку в стене делаем небольшое окошко. Теперь переходим к строительству душа.

Так как большинство семей проживают на даче сезонно, то конструкцию душа мы рекомендуем строить разборную. Для этого нам будут необходимы такие материалы:

доски;
бруски;
цемент;
трубы металлические;
шторка лучше всего виниловая;
бачок для воды.

Стены между собой соединяем деревянными брусками и обтягиваем любым виниловым материалом, который хорошо выдерживает воду и разные температуры. Полностью душ делать деревянным не рекомендуется, так как дерево легко разбухает и может привести конструкцию в негодность.

Далее устанавливаем крышу. Крышу делаем плоской, так как на ней устанавливаем бачок с водой. Для подведения воды в бачок используем резиновый шланг. Один конец выводим к водопроводу, а другой вставляем в отверстие, находящееся сверху бачка. Внизу бачка и на крыше также делаем отверстия, в которые монтируем шланг с краном и лейкой. Вода будет стекать прямо на землю.

Теперь в душе устанавливаем пол. Снизу к стойкам крепим бруски и на них настилаем доски. Можно сделать деревянный трап, который ложится прямо на землю. Над проемом для двери крепим карниз, на который вешаем шторку с запорами.

Видео: как самостоятельно сделать душ

https://youtube.com/watch?v=61zEJE8hUWM

Вот и Ваша дача оборудована туалетом и летним душем. Теперь можно будет заниматься всеми хозяйственными работами, а потом принять легкий душ и хорошо отдохнуть.

Особенности сооружения из кирпичей

Постройке из такого материала не страшны любые погодные катаклизмы. Кирпичный туалет не нуждается в дополнительной наружной обработке, редко ремонтируется. Основа и крыша такой постройки также должны быть сделаны из жестких материалов. Фундамент заливают бетоном, для покрытия используют шифер, металлические листы.

Стоимость возведения теплого домика будет на порядок выше деревянных моделей. Основное их отличие заключается в технологии кирпичной кладки. Вентиляцию делают из простой пластиковой трубы. Для внутреннего утепления используют минеральную вату, гипсокартон.

Основы совместного возведения бани с хозяйственным блоком

По стандарту баня с хозблоком возводятся на одном фундаменте, где делается небольшая пристройка с подведением всех необходимых коммуникаций. Также данный блок может быть заранее внедрен в план постройки в качестве еще одной комнаты здания. К такой бане выставляют больший набор условий, которые необходимо соблюдать, чтобы получить эффективный, надежный и безопасный комплекс.

Речь идет о следующих нюансах:

должны быть обустроены отдельные входы и выходы для пристройки, что значительно увеличит безопасность посетителей;
следует позаботиться о проведении в хозблок с баней и туалетом отдельных веток водоснабжения, поскольку обычной емкости над банной печью не хватит, чтобы обеспечить регулярную подачу воды во все помещения;
дополнительное обустройство отопительной системы позволит использовать пристройку, как и баню, в зимний период времени;
максимально эффективной крыша будет лишь в том случае, когда для обеих построек она будет совместной;
тщательная проверка пожарной безопасности позволит использовать комплексную постройку без риска для посетителей;
канализационные отводы необходимо создавать отдельно для бани и хозяйственного блока. Также стоит заранее узнать, надо ли регистрировать баню, и при необходимости принять необходимые меры.

Преимущества у таких построек, совмещенных по всем правилам, вполне очевидные:

можно оборудовать пристройку под кухонный блок, что очень ценится, если в бане проводится времени гораздо больше, чем 1,5-2 часа;
дополнительно устанавливается туалет, который не будет создавать дискомфорта внутри основной постройки;
расширенное пространство позволяет все приготовления к приему гостей осуществлять в пристройке, а комнату отдыха использовать, как настоящую гостиную.

Также стоит заранее определиться, что именно будет являться главной постройкой: хозблок или баня. Кому-то может показаться, что особой разницы нет, но на самом деле конструкция и ее использование будут сильно отличаться для этих двух вариантов.

Стандартные проекты бань с хозблоком предполагают использование пристройки в качестве дополнительного помещения, где можно будет делать ряд вещей, недоступных ранее из-за нехватки места и недостатка оснащенности бани. Делать главным хозблок разумно лишь в условиях дачного участка, где большого места под строительство полноценной бани нет. Но такая баня для дачи все равно не будет лишней.

Обычно в таких комплексах баня состоит лишь из предбанника и парилки, а в хозяйственном блоке размещается необходимый инвентарь и прочие приспособления для работы на земельном участке. Также может быть оборудован туалет и душевая.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

дерево;
кирпич;
металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей

Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить туалет на даче своими руками.

Строительство летнего душа своими руками

Если не хочется тратиться на дорогие заводские изделия, можно запастись чертежами душевых кабин на дачу и деревянных туалетов для самостоятельного производства и строительства. Такую работу любой человек проведёт в кратчайшие сроки, даже без специальных навыков.

Сначала определяемся, как набирается вода внутри:

Из центральной системы водоснабжения.
Через накопительную ёмкость.

Хозблок для дачи с душем и туалетом

В последнем случае используется специальная ёмкость, как можно догадаться из названия. Но это не очень удобно, вода заканчивается время от времени. А вот второе решение можно назвать более практичным и экономным. Но зато затраты на обустройство больше. О проектах каркасного дома с плоской крышей читайте по этой ссылке.

С чего начинается процесс строительства

Сначала необходимо выкопать яму глубиной не более полутора метров. Стены обкладываются кирпичом в шахматном порядке. Между ними образуется некоторое количество промежутков. Но так и нужно, сквозь них будет проходить влага, но можно не волноваться об образовании земли. Если рядом есть колодец, то туалет с душевой кабиной должен находиться как можно дальше от него.

Необходимо закрыть яму сверху, настолько плотно, насколько это возможно. Но для откачки должен присутствовать отдельный люк.

Каркас здания готовится рядом с ямой, либо над ней. Его собственные габариты зависят от того, какими будут туалет и душевая кабина. Деревянный брус используется чаще всего, хотя, в принципе, современным пользователям доступны любые материалы. О проекте одноэтажного дома с односкатной крышей расскажет эта статья.

После этого каркас обивают вагонкой. Чтобы не было перекоса, все дощечки укрепляются максимально ровно. С помощью досок можно отделать и внутреннюю часть. Эта конструкция не используется в зимнее время года, потому утеплять её не требуется. Если постройка возведена из блоков или кирпичей то от отделки можно отказаться, как в этом видео:

https://youtube.com/watch?v=k84npuDycOk

Далее крыша покрывается рубероидом, либо любым другим отделочным материалом. Главное – чтобы в дальнейшем не образовалось протечек. Лучше всего делать наклонную крышу, тогда вода на ней точно не будет скапливаться. Но, если планируется ещё разместить здесь бак с водой, это не очень удобно. Но если и размещать, то только бак для душа на дачу с подогревом.

Дальнейшие действия

Затем можно переходить к покупке самой душевой кабины, унитаза. Туалет нужно приобретать обязательно, а вот душевые кабины можно всегда сделать самим. Не обойтись и без бака для летнего душа для воды с достаточной вместительностью. В данном случае подойдёт плоский бак для дачного душа с подогревом.

Объём его будет зависеть от того, с каким напором подаётся вода. Ёмкость должна быть тем больше, чем меньше напор. Можно купить специальный нагреватель, но обычно хватает и простого солнечного тепла.

Купленное оборудование закрепляется внутри постройки, к ней подводится вода. Для этого не подходит жидкость, использующаяся для полива. Обязательно потребуется установка стоков. Выводить всё в специальную яму можно будет с помощью пластиковых труб. Чтобы трубы не полопались в зимний период всю жидкость сливают.

Стены можно окрасить, проклеить обоями, либо выбрать другой метод обработки.

Что касается сливных ям, то в их качестве обычно используют автомобильные покрышки, бочки без дна, корпуса от старых круглых стиральных машин. Именно цилиндрическая форма считается наиболее удачным вариантом, тогда нагрузка равномерно распределяется по всей конструкции. Яму нужно вырыть того же диаметра, что и используемая ёмкость. Про дачный туалет без выгребной ямы читайте здесь.

Преимущества и недостатки перед раздельными сооружениями

К пареимуществам следует отнести следующие критерии:

Строительство туалета и летнего душа целесообразней проектировать в одной постройке. Каждый метр земли на дачном участке — это плодородная почва, на которой можно вырастить овощи, посадить дерево или разбить клумбу. Постройка отдельных сооружений займёт гораздо больше места, чем единый каркас.
При строительстве отдельных сооружений необходимо большее количество материала, так как для каждого из них нужен индивидуальный фундамент, крыша и возведение дополнительных стен (в совмещённом варианте нужна только стена-перегородка). Это также скажется на финансовых затратах.
Строительство совмещённого туалета и душа позволит сократить время постройки, так как в этом случае одновременно делаются работы для обоих сооружений.
Если строить всё отдельно, то для обеих конструкции нужно оборудовать свою сливную яму. К тому же, стены каждой из них необходимо укреплять кирпичами, рубероидом, шифером или бетоном, что дополнительно повлечёт за собой денежные растраты.

К недостаткам относятся такие моменты:

Неприятный запах из выгребной ямы, риск загрязнения нечистотами почвы и подземных вод, а также высокая стоимость услуги по откачке её содержимого.
Если к баку летнего душа не подключить насос, то, чтобы искупаться, придётся носить воду в вёдрах и заливать её с помощью рук в ёмкость на крыше.
При отсутствии солнечных лучей вода во все сезоны будет плохо нагреваться. А чтобы она стала тёплой в жаркие дни, её необходимо готовить заранее.

Подготовка проекта душевой, совмещённой с санузлом

Конструкция совмещённого туалета с душем должна быть, прежде всего, функциональной и удобной. Её конструируют любой формы, размера и цвета. Комфортным в использовании станет домик размером 2750х200х2520 мм. В таких помещениях удобно устанавливать прямоугольные лавки и полки. Возвести каркас такой формы не представляет сложности. На схеме и чертеже ниже показаны оптимальные параметры для постройки этого сооружения.

Представлены оптимальные параметры

Здесь представлен раздельный туалет с душем в одном сооружении. Конструкция расположена на столбчатом фундаменте. Её размеры позволяют удобно использовать сооружение по назначению. Помещения душевой и туалета имеют габариты, достаточные для размещения дополнительной мебели и сантехники. В туалете можно поместить умывальник и полки, а в душевой комнатке — лавки и кабину для купания. При ширине 130 см и длине 200 см в каждом помещении не будет тесно. Высота 2,5 м даёт возможность пользоваться этой постройкой даже очень высокому человеку.

Длина и ширина конструкции подбирается индивидуально

Если дверь открывается, как показано на чертеже, то умывальник лучше расположить с правой стороны. В этом случае при входе и выходе из помещения туалета не будет мешать раковина. Лавку в душевой комнате можно установить таким же образом.

Выбор места возведения

При выборе места для совмещенной конструкции руководствуются следующими рекомендациями:

Согласование. Если земельные участки небольшие, наилучшим вариантом станет согласование строительства с соседями. Это поможет избежать конфликтов и сбережет немало времени, нервов и сил.
Влияние природных условий. Перед покупкой (или проектированием) уточняют уровень грунтовых вод. Если он проходит недостаточно глубоко (или в определенные периоды участок подтапливается), это надо будет учесть при выборе способа утилизации стоков. Возможно, придется отказаться от выгребной ямы в пользу септика.

Двери не должны мешать друг другу Источник plotnikov-pub.ru

Выбор места. Для строительства не рекомендуется выделять самое низкое место. Если во время весеннего паводка случится переполнение очистного сооружения, исправление последствий загрязнения будет весьма долгим и затратным.
Выбор относительного расположения. Учитывается не только роза ветров (преобладающие направления), но и расстояние до построек. Нормами СНиП предусмотрены расстояния до жилых и хозяйственных строений, дорог общего пользования и ограждений. Нарушение норм может стать причиной судебного разбирательства и штрафов.
Источник воды. Если на вашем участке имеется открытый источник воды (колодец), то сантехнического сооружение располагается в более низкой точке, на расстоянии не менее 25 м.
Обслуживание. Постройку располагают так, чтобы к ней могла подъехать ассенизаторская машина; обычно не дальше шести метров от дороги или другого места подъезда.
Эстетика. Вряд ли кому-то придет в голову расположить душ и туалет для дачи под одной крышей поблизости от входа в жилой дом или въезда на участок. Для таких построек выбирают укромный уголок, нередко украшая (маскируя) их декоративным кустарником или другой растительностью.

Проект дачного туалета и душа под одной крышей

Туалет – хорошо, а туалет с душем еще лучше. Обе эти постройки создают комфорт, необходимый в условиях дачи. Объединив эти конструкции можно немного сэкономить на материале. Рассмотрим проект дачного туалета с душем и его исполнение.

Туалет с душем имеет общую стену: это поможет сэкономить на стройматериалах

На предложенной схеме видно, что туалет и душ имеют общую стену. В этом и состоит экономия стройматериалов. Данный проект рассчитан на установку биотуалета. Если используется выгребная яма, схему немного изменяют.

Для строительства такого сооружения сначала роют котлован и укрепляют его стены, и только потом приступают к постройке самого здания

Подготовка основания под постройку

Первым делом под постройку вырывают котлован квадратного сечения со стороной 4 метра и 0,3 см в глубину и засыпают гравием где-то на 0,2 м.

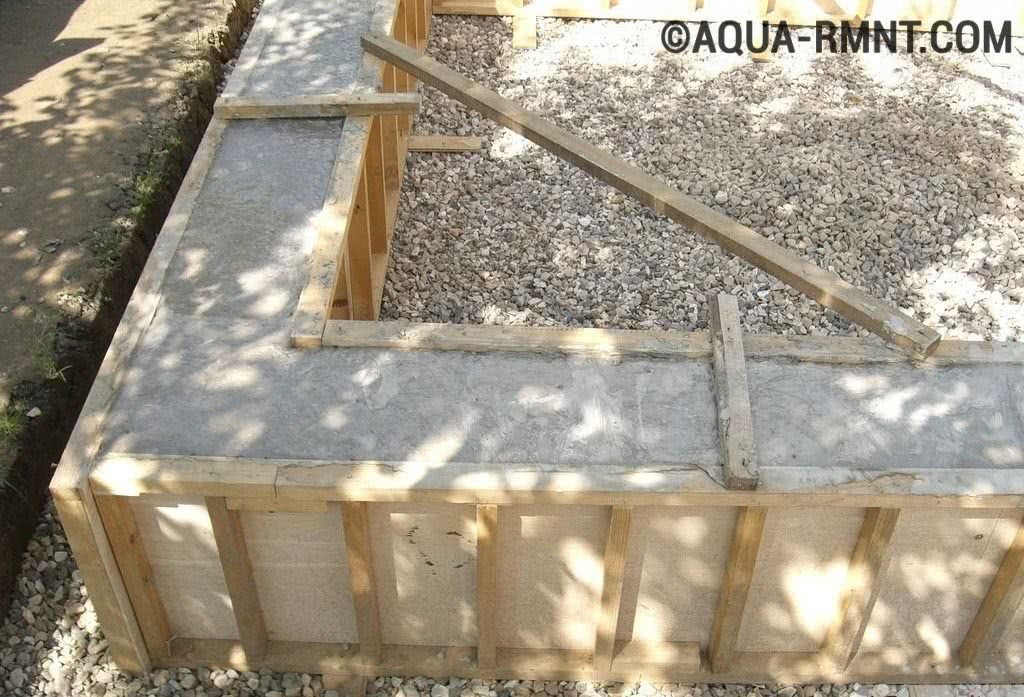

После тщательной утрамбовки основания сбивают опалубку из деревянных щитов под фундамент шириной 0,3 м и высотой 0,5 м.

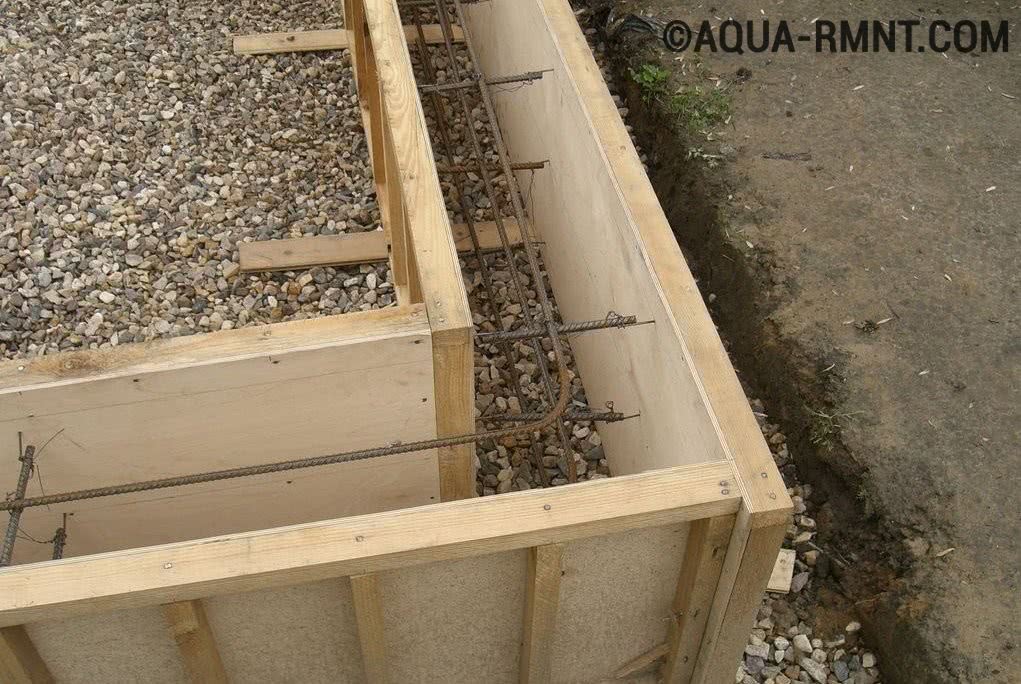

Чтобы сделать фундамент более прочным необходимо его армировать

Готовят песчано-цементный раствор и заливают в опалубку. В качестве наполнителя используют щебень. Когда бетон схватится, убирают доски и замазывают места дефектов раствором.

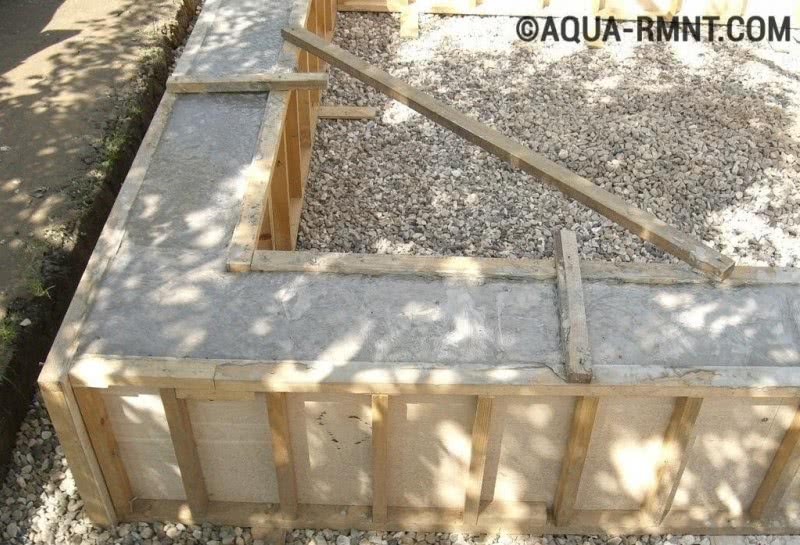

После снятия опалубки дефектные места заделывают раствором

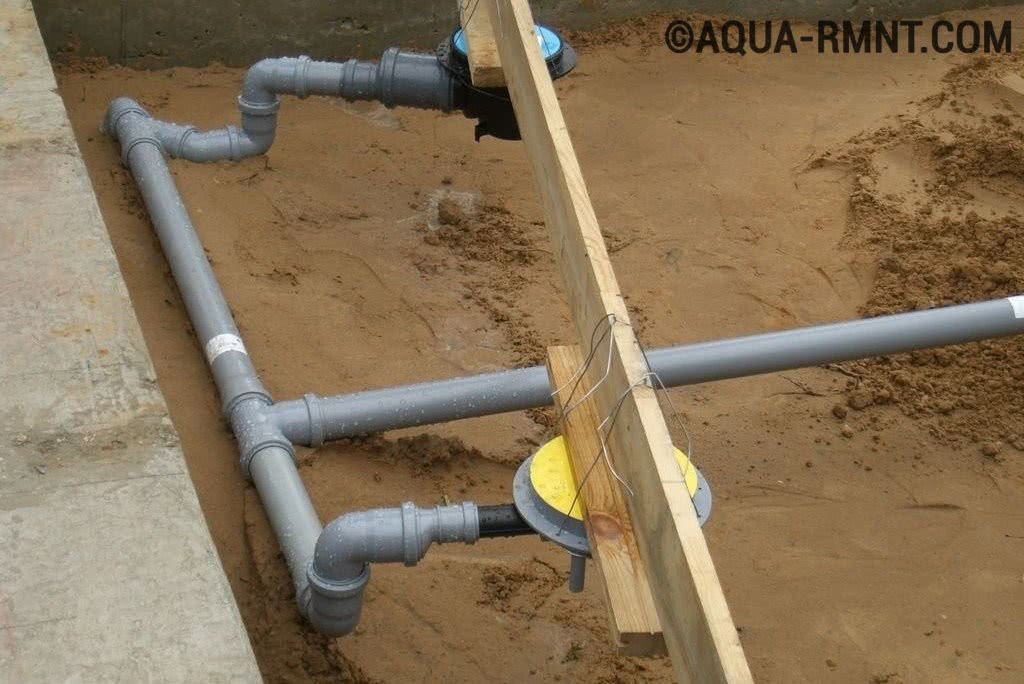

На следующем этапе производят монтаж канализационных труб. Затем основание под пол засыпают песком и тщательно утрамбовывают.

Для канализации берут трубы диаметром 50 мм

Чтобы помещение было достаточно теплым, поверх песка укладывают пенопласт. Армируют основание и заливают раствором.

Пенопласт делает помещение более теплым, что позволит его использовать даже в прохладную погоду

Возведение стен и крыши конструкции

Поверх фундамента по периметру закрепляют брус. Для этого используют длинные штыри диаметром 1 см, можно арматуру.

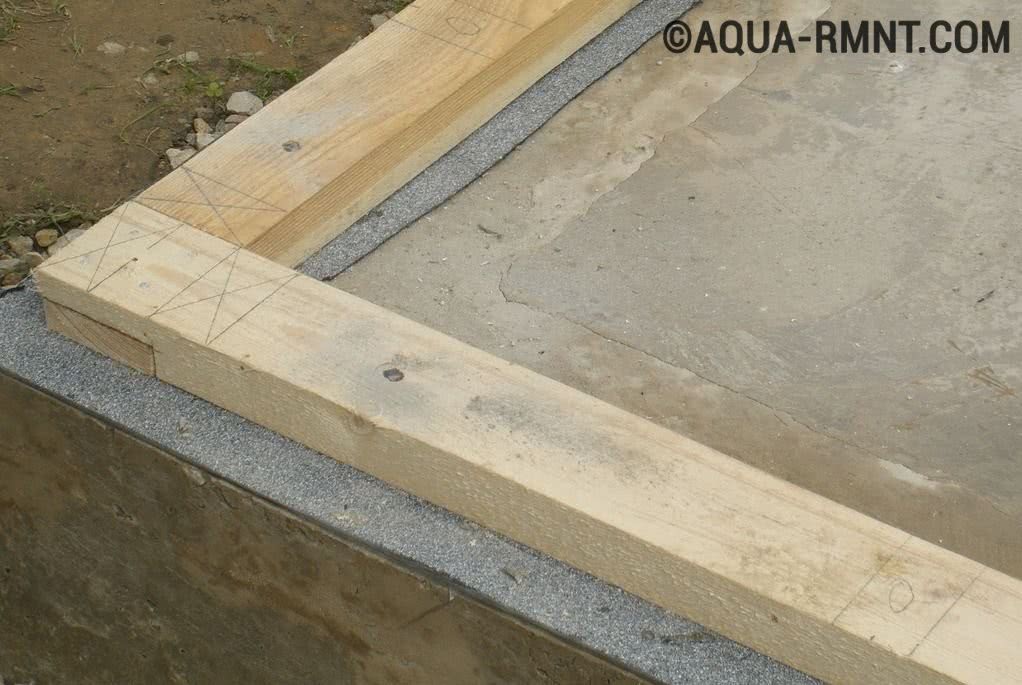

Под брус для гидроизоляции прокладывают рубероид

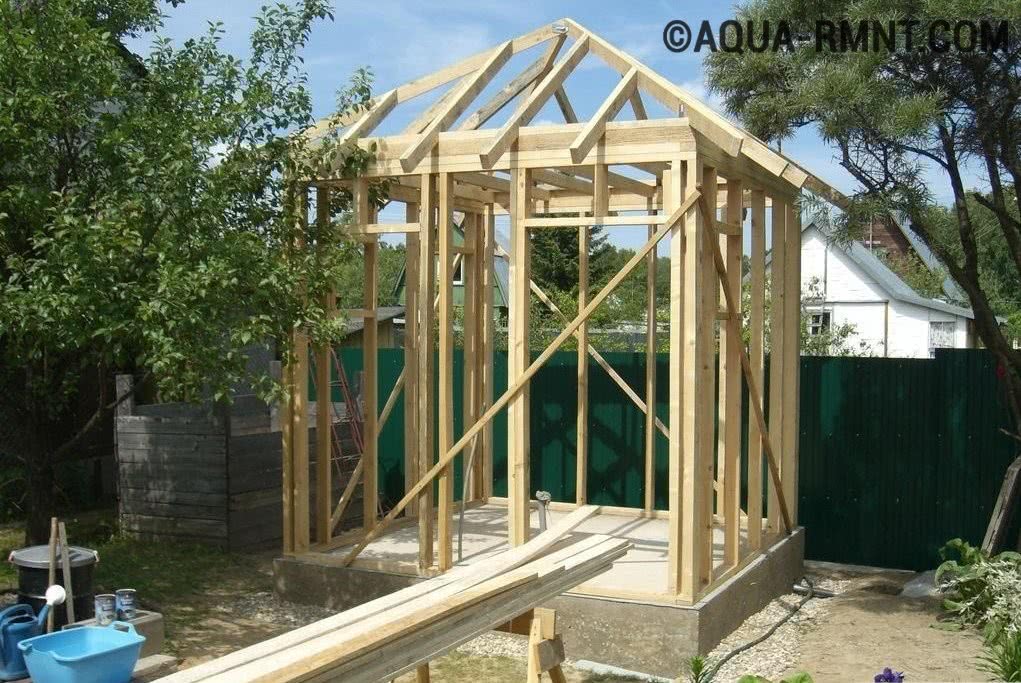

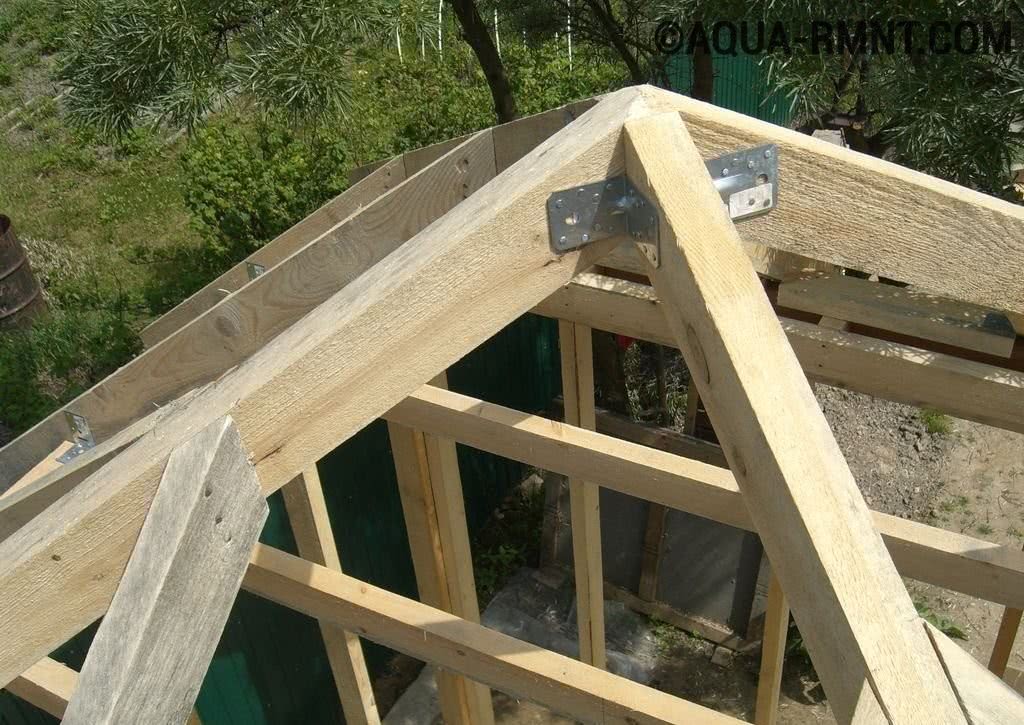

Затем строят каркас для стен и обрешетку крыши из обрезной доски (0,5×1 м).

В процессе возведения стен нужно пользоваться уровнем

Производят обшивку крыши обрезной доской. На торцевые части обрешетки крепят лобовые доски.

Для прочности обрешетки используют металлические уголки

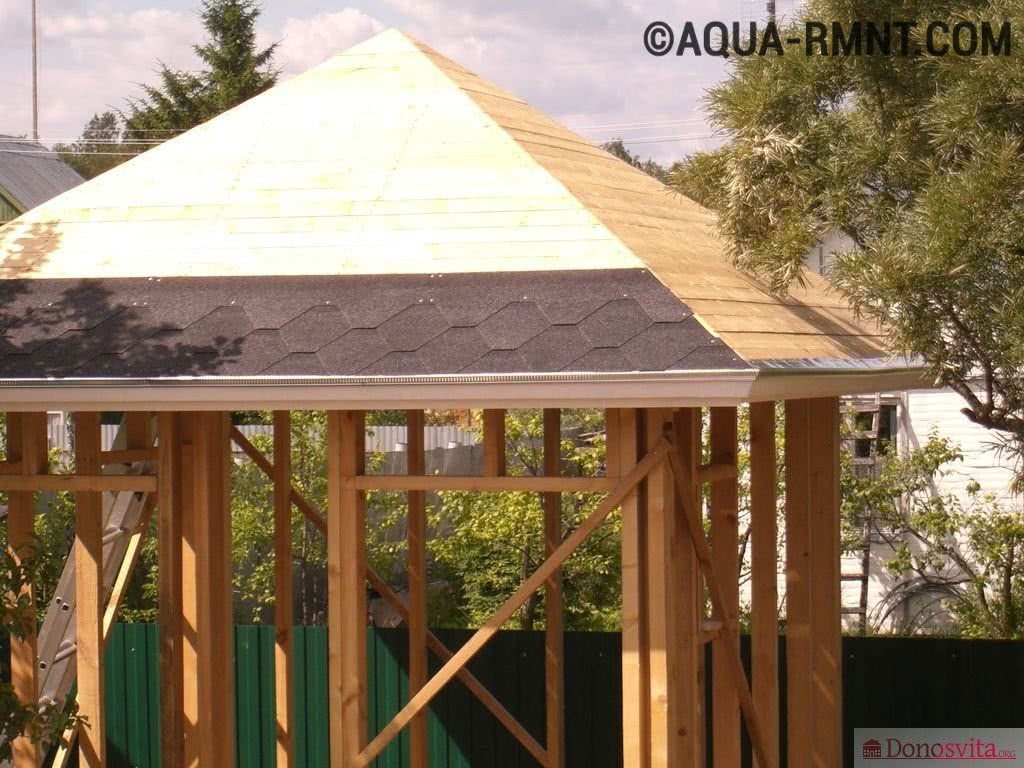

После чего приступают к укладке кровли.

Для кровли можно использовать мягкую битумную черепицу, шифер или другое покрытие

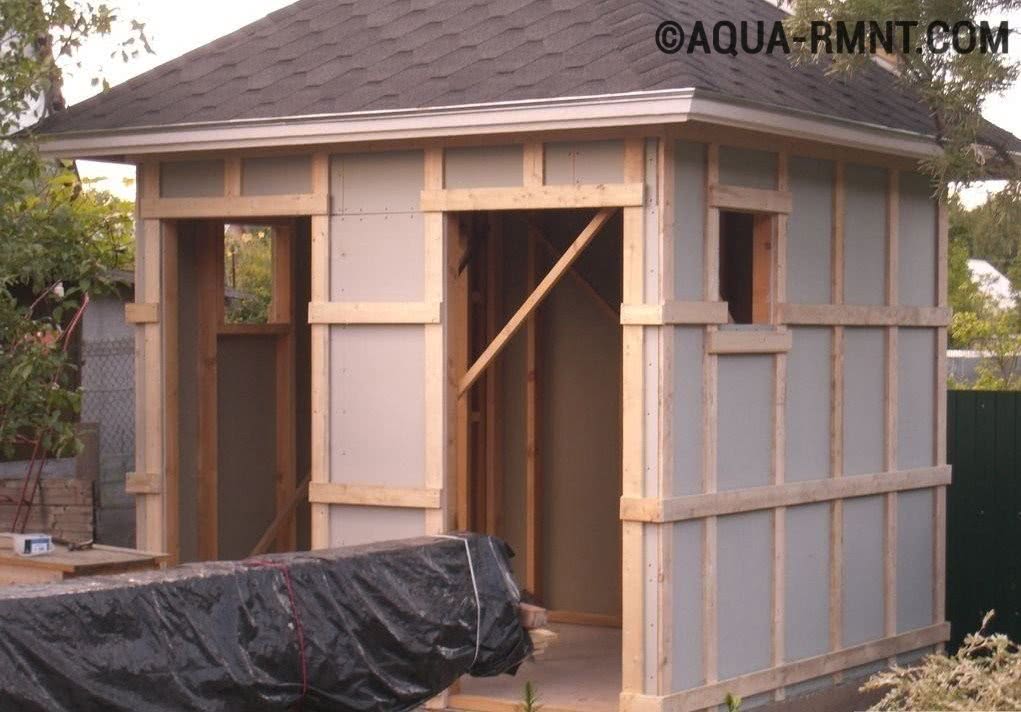

После окончания работ на крыше, монтируют ветрозащиту и обрешетку стен.

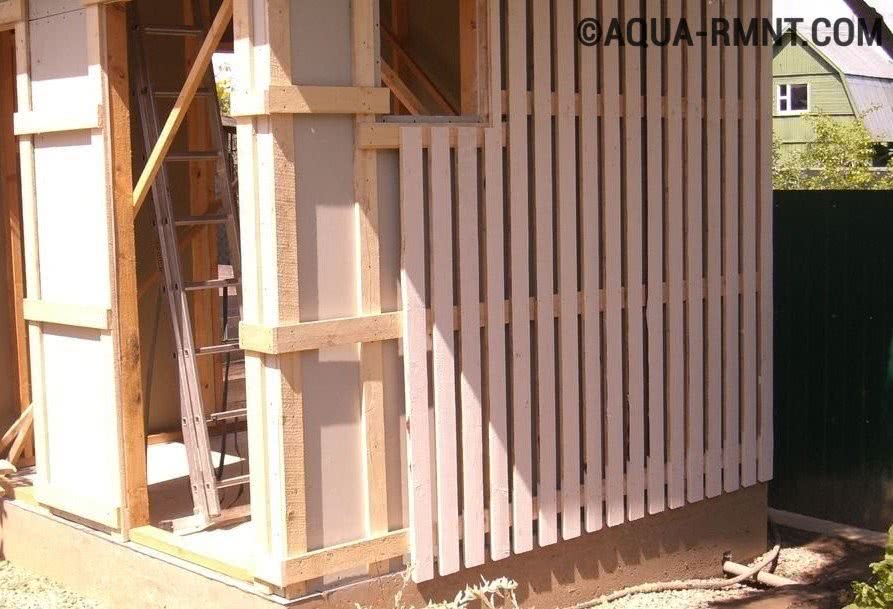

Обрешетка сооружения необходима для обеспечения вентзазора

Снаружи строение обшивают обрезной доской (0,22×1 м). Из нее же делают двери (2,1×0,9 см). Вставляют окна и нашивают наличники.

Обрешетка будет обшиваться обрезной доской. Деревянные элементы необходимо обрабатывать антисептиком

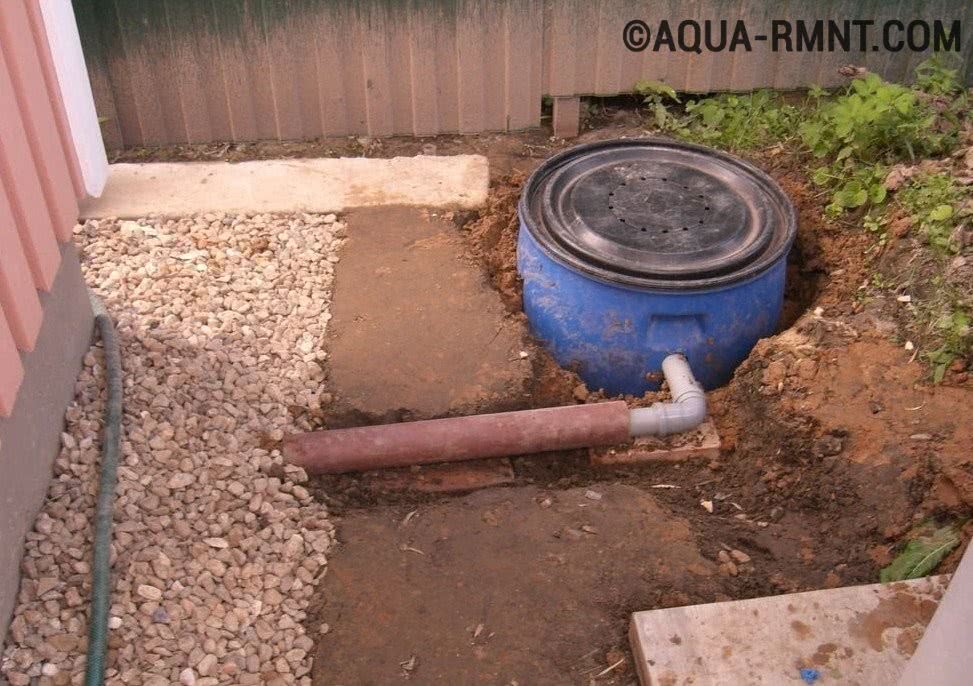

Под слив канализации вкапывают большую емкость и подключают трубу.

Емкость для канализации должна немного выступать над уровнем земли. Это не допустит попадания в нее дождевой воды

Внутренняя отделка помещений

После наружных работ приступают к внутренней отделке помещений. Производят утепление стен и потолка, закрепляют полиэтилен. Его используют в качестве пароизоляции.

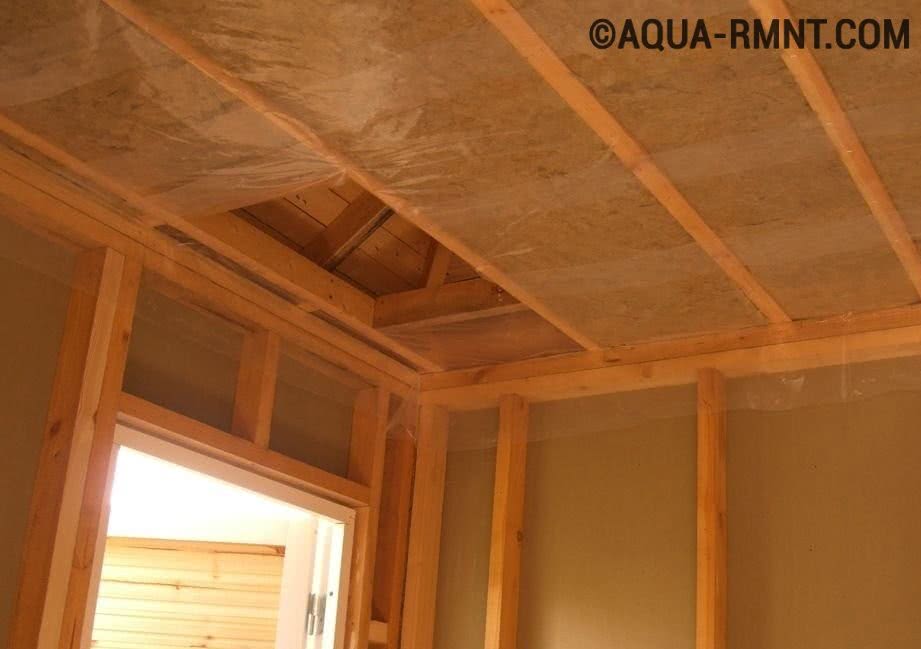

В качестве пароизоляции можно использовать полиэтилен. Крепят его при помощи строительного степлера

Затем на поверхности набивают обрешетку и обшивают гипсокартоном. Делают перегородки и также обшивают.

После чего оштукатуривают все поверхности и обрабатывают гидроизоляцией для влажных помещений. Все стены обшивают вагонкой. В предбаннике сооружают скамейку с ящиком внутри.

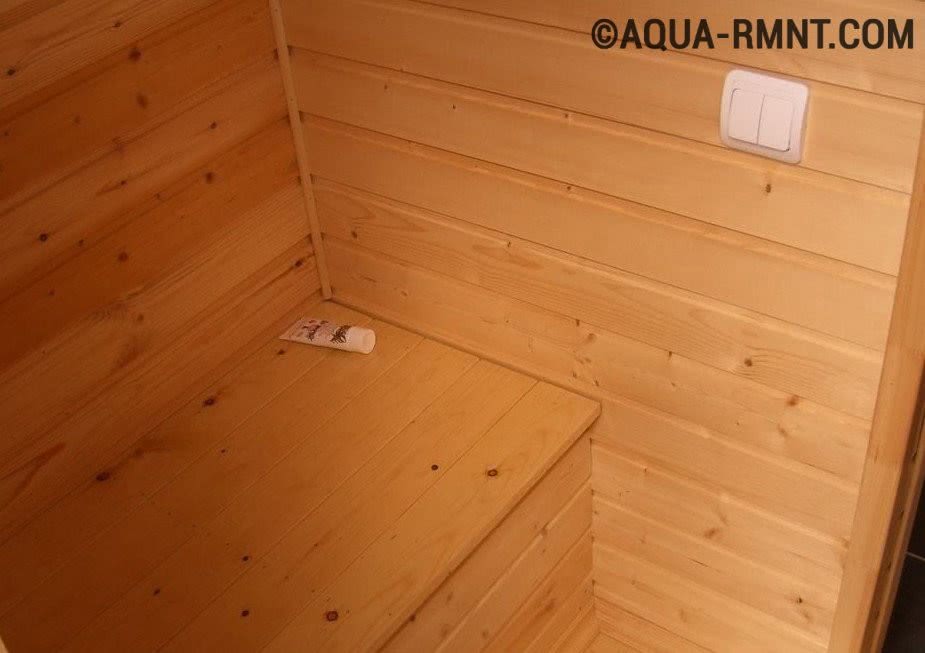

Под сиденьем скамейки оборудуют удобный ящик

В душевой укладывают плитку. Устанавливают биотуалет. Для освещения помещений подводят электричество. Устанавливают электрооборудование, подводят воду.

Так как душевая – помещение с высокой влажностью, на стену также как и на пол кладут плитку

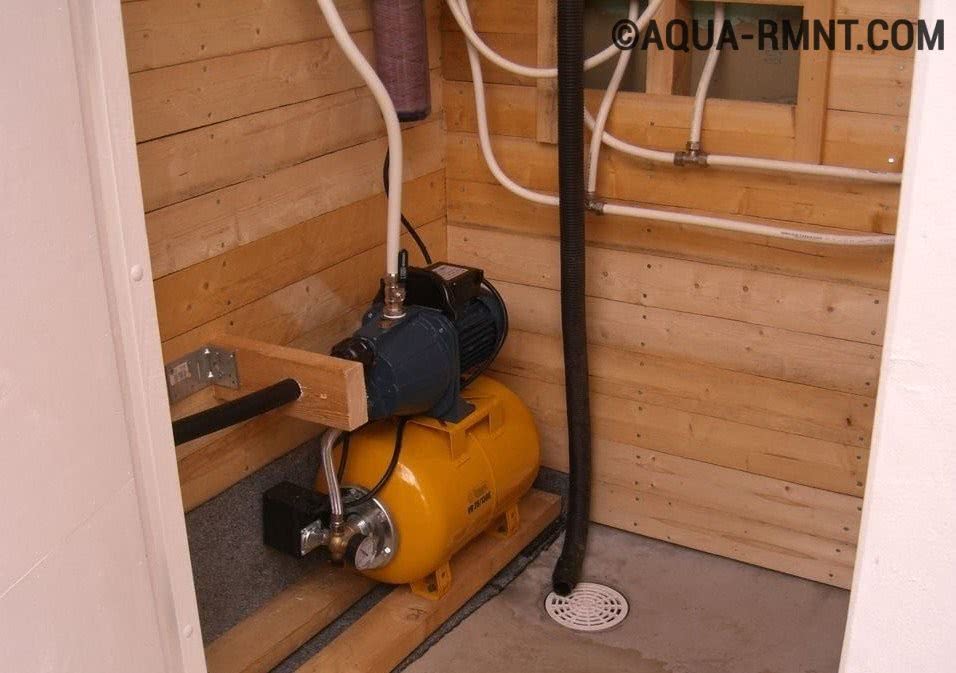

Установка бойлера и насоса позволяет пользоваться душем даже в прохладную погоду

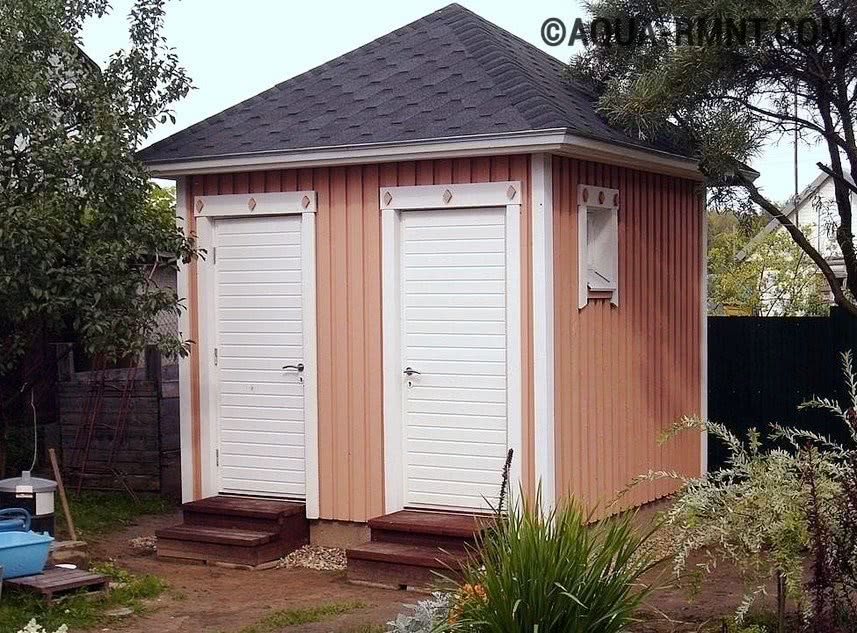

В итоге получилась вот такая постройка.

Снаружи здание оборудуется удобными ступеньками

И в заключении, при строительстве туалета нужно учитывать его размещение. Конструкции с выгребной ямой не должны располагаться ближе 25 м к источнику воды. Для местностей с близко залегающими грунтовыми водами, использование выгребной ямы запрещено во избежание загрязнения. Если почвенные воды находятся выше отметки 2 м, нужно сооружать пудр-клозет.

Достоинства и недостатки совмещенной конструкции

Совмещенная душевая с туалетом для дачи, будь это хозблок или проект модульного типа, имеют очевидные преимущества перед раздельными сооружениями. В число плюсов входит:

Экономия пространства. Проектирование единого туалета и душа позволяет сохранить больше земли для сада или огорода (особенно ценно для небольших земельных участков).

Для каждого помещения предусмотрен отдельный вход Источник ydachadacha.ru

Экономия бюджета
. Отдельно стоящие туалет и душ нуждаются в индивидуальном фундаменте, крыше и четырех стенах (в совмещенной конструкции две стены заменяются общей стеной-перегородкой). Все это потребует покупки большего количества стройматериалов и большего финансирования.
Экономия времени
. Для совмещенного санузла потребуется обустроить один фундамент, одну кровельную систему и одну выгребную яму (установить один септик). Значительная экономия времени (а, следовательно, и средств) получается при организации общей системы слива, освещения и вентиляции; водопровод (если он предусмотрен) также подводится к одной точке.

Совмещенная постройка, возведенная с привлечением профессиональных строителей, целесообразна, функциональна и не имеет значимых минусов. Совмещенный санузел, построенный самостоятельно, может обладать некоторыми недостатками:

Такая постройка выгодна по многим причинам Источник mercabadom.ru

Недостаточный
(плохо просчитанный)размер выгребной ямы и ее плохая организация. При таком недостатке возрастает вероятность загрязнения почвы и подземных вод. Также придется чаще пользоваться услугами откачки, что означает рост затрат на содержание (обслуживание).
Душевая кабина с туалетом для дачи, построенная своими руками, редко оснащается полноценной инфраструктурой
. Чтобы воспользоваться душем, надо будет позаботиться об этом заранее. Вам придется носить воду, заливать ее в ёмкость на крыше и ждать, пока она достаточно прогреется. Задача осложняется в пасмурную погоду и при наличии многочисленного семейства.

Как сделать хозблок 3 в1 своими руками

Первое, что требуется сделать, задавшись целью соорудить хозблок с дровником, санузлом и сараем — это чертёж (проект).

На нём стоит обозначить и рассчитать все детали конструкции, план сооружения и определить размер каждого помещения. Это поможет рассчитать количество материала и не допустить ошибок в процессе строительства.

Подготовка фундамента и возведение каркаса сарая с дровником и туалетом

Первым этапом строительства является сооружение фундамента и каркаса:

Фундамент можно сделать столбчатого типа. Для этого выкапывают в опорных точках ямы глубиной 1 м, в которые засыпают щебень, песок и устанавливают брёвна, углубляя их на 60–70 см. Другой вариант фундамента — ленточный. Он предполагает удаление 20 см грунта по периметру. В получившуюся траншею засыпают песок и цементный раствор. На опорных точках размещают трубы, диаметром 20 см.
Сооружение рамы. Для неё используют брус 15×15 см. Брус укладывают на основание и соединяют. В стыках элементы соединяются при помощи саморезов.
Сборка каркаса. Для его возведения пользуются брусом, но необязательно такого же размера, как в случае с рамой. Процесс начинают с угловых точек конструкции. Для крепления стоек в вертикальном положении используют уголки и саморезы.

Справка! Чтобы предотвратить появление плесени на деревянном материале, рекомендуется обработать его антисептическим препаратом или олифой.

Как обшить стены

Для обшивки стен чаще всего используется шпунтованная доска.

Её обычно прикрепляют непосредственно к каркасу при помощи саморезов.

Что касается туалета и душа, рекомендуется использовать пластиковый материал для стен.

Для пола необходимо залить бетонную стяжку и положить кафельную плитку.

Внимание! При сооружении чернового пола в санузле хозблока, используются доски толщиной не меньше 2,5 см

Как и из чего построить крышу

Для хозблока с дровником подходит как двускатная, так и односкатная конструкция крыши. Лучше использовать доски, сечение которых 50×70 мм.

Из них конструируют стропильную систему и прикрепляют к верхней обвязке каркаса, соблюдая шаг 60 см.

Стропила всегда скрепляются при помощи доски 20 см толщиной. Она же является обрешёткой для будущей кровли.

Материалы, используемые для кровельного покрытия:

черепица;
шифер;
профнастил;
рубероид.

Прикреплять вышеуказанные материалы можно непосредственно на подготовленную стропильную систему.

Рекомендуется соблюдать наклон крыши в 10 градусов.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители

Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно

Также особое внимание стоит уделить выбору дачного унитаза. Высота

Имеется и ограничение по высоте

Высота. Имеется и ограничение по высоте

Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.

Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.

Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.

Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.

Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.

Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

https://www.youtube.com/watch?v=DsvryZaxS-o

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче

Какие конструкции туалетов для дачи существуют?

Подобные постройки можно разделить на несколько разновидностей подходящих для дачи:

туалетный домик с выгребной ямой;
типовой пудр-клозет;
заводской биотулет.

Туалетный домик с выгребной ямой

Для такого сооружения сначала вырывают котлован. Затем обустраивают выгребную яму, укрепив стенки бетонными кольцами, кирпичом, монолитным бетоном или установив в котлован пластиковую емкость.

Над ямой устанавливают туалетный домик из подручного материала, в котором размещают постамент или стульчак. Такой проект туалета для дачи предполагает накопление отходов жизнедеятельности в выгребной яме.

Для устранения запаха распространяемого из выгребной ямы, устанавливают вентиляционную трубу

Если конструкция не герметичная, жидкие отходы частично просачиваются в почву или испаряются. Наполнение герметичной ямы происходит быстрее. Когда нечистоты достигнут определенного уровня, их приходится удалять. Очищение производят либо самостоятельно при помощи насоса, либо вызывают ассенизаторскую машину.

Пудр-клозет – домик без выгреба

Для пудр-клозета также строят домик, но без выгребной ямы. В этом варианте дачного туалета отходы собирают в емкость, расположенную под стульчаком. Для большего удобства устанавливают два «разнокалиберных» резервуара. В меньшем делают небольшие отверстия и вставляют в больший, сбоку которого проделывают круглый выход и устанавливают дренажный шлаг. По нему лишняя жидкость будет уходить в землю или в дренажную систему. Рядом со стульчаком помещают вместилище для наполнителя. Это может быть опилки, торф или сухая земля.

Несмотря на то, что наполнитель частично сдерживает запахи, пудр-клозет нуждается в установке вентиляционной трубы

После посещения туалета отходы присыпают наполнителем. Это уменьшает неприятные запахи и способствует разложению нечистот. По мере заполнения резервуара, его выносят на компостную кучу. Схема постройки туалета на даче типа пудр-клозета должна учитывать метод доставания емкости. Принципиально их всего два. В первом случае резервуар вынимают из стульчака, приподняв сиденье. Во втором сзади постройки сооружается небольшая дверца, открыв которую можно вынуть накопитель.

Не хотите хлопот – купите биотуалет

Для тех, у кого нет желания или времени для строительства туалета, существуют готовые изделия. Производители биотуалетов уже обо всем позаботились. Вам только остается выбрать подходящий вариант и установить его в помещении или домике. Если позволяют средства, можно купить туалет вместе с кабинкой.

Какой бы вид туалета не был выбран, начать его строительство желательно с составления схемы. На ней необходимо указать размеры строения и расположение всех составляющих. К примеру, схема строительства дачного туалета с выгребной ямой должна составляться с учетом ширины и глубины котлована.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

https://youtube.com/watch?v=GAiDWA8CwF0

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Проект дачного туалета с душем
