Цвета проводов в электрике: фаза, ноль, земля

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

«Что такое аббревиатура PEN?»;
«Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
«Как самостоятельно указать фазу, заземление, ноль?»;
«Какие еще существуют стандарты по окрасу изоляции?».

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Как найти L, N, PE?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

Индикаторная отвертка

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!

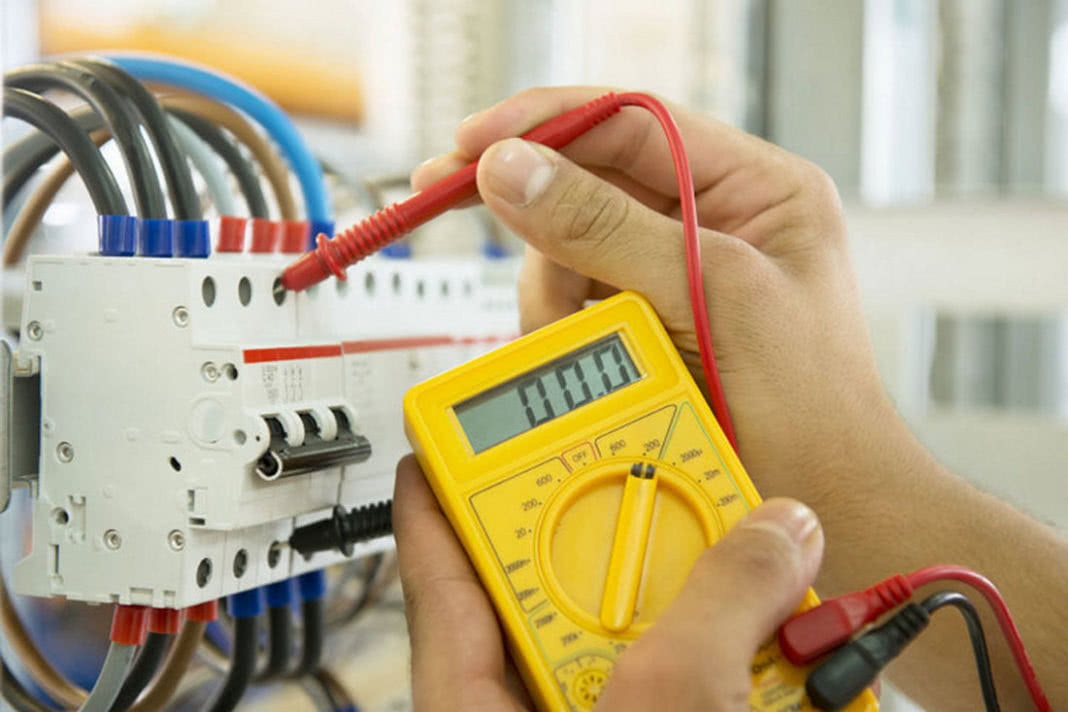

Мультиметр

Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).

Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.

Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!

Как самостоятельно указать L, N, PE?

В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).

Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.

Существующие заводские стандарты

Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.

До 2000-го года применялась следующая цветовая маркировка проводов:

белый – N;
черный – PE;
яркий – L.

Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).

Таким образом, изделия стали выглядеть так:

желто-зеленый провод – земельный;
черный (и иногда белый) – нейтральный (N);
яркий – фаза.

Цветовые решения

Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:

Напоследок рекомендуем просмотреть полезное видео по теме:

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа. Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

В зависимости от того, какие электроустановки подключаются и куда дальше направляются провода, происходит соединение жил в распаячных коробках
Для каждой жилы в корпусе розетки предназначен специальный контакт. Обычно контакты, винтовые или зажимные, также промаркированы
Питающий проводник обычно подключают к верхним, неподвижным контактам, землю – к заземляющей шине
Самая простая схема: нулевой проводник отправляется напрямую к лампам, а фазный – к выключателю, откуда перенаправляется также к лампам

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

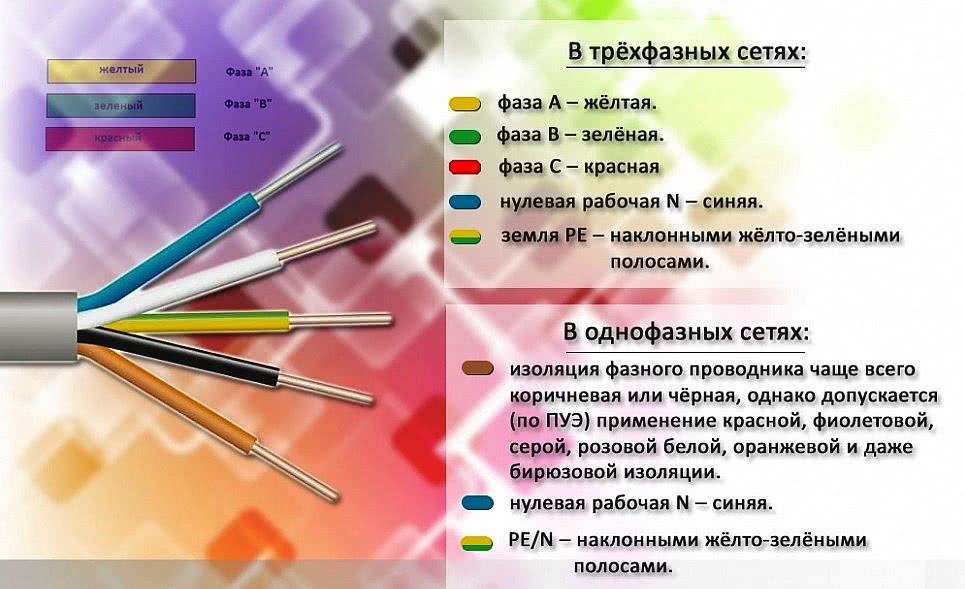

Цветовая маркировка по ПУЭ и ГОСТу (цвета проводов)

Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

По правилам технической эксплуатации электрических установок каждую жилу электропроводки необходимо подключать к источнику электроэнергии соответственно с условным обозначением проводов. Все фазы имеют свои обозначения по расцветке, то есть каждому проводу соответствую индивидуальные цвета проводов. Когда кабель содержит жилы в оплётке одного цвета, то на выходах каждого провода следует поставить буквенное обозначение. Распределительный электрощит, к которому подключается питающий кабель, маркируется аналогичным способом.

Правила ПУЭ относительно маркировки электропроводки прописывают следующее:

При установке электрощита, ему присваивают идентификационное наименование, или порядковый номер, который заносится в общий план-схему электросети здания. Исключение – когда в многоквартирном доме электрощитки расположены индивидуально, в каждой квартире.
С внутренней стороны поверхности щитовой крепится таблица, на которой указаны все потребители, которые подключены к данному распределительному устройству.
После установки щитка и подсоединения всей электрораспределительной системы, специалист-монтажник должен оставить схему сборки потребителю, либо прикрепить её внутри щитовой. Для того, чтобы в случае проведения ремонтных, монтажных работ, не возникло неудобств при необходимости подключения к щитовой новых потребителей.

Кроме того, ПУЭ и ПТЭЭП содержат такие нормативные положения:

У каждой линии кабеля имеется собственное наименование, либо порядковый номер.
На кабелях, проложенных открытым способом, должны быть закреплены номерные бирки.
На автоматических устройствах аварийного отключения также наносится маркировка подключенной к ним электропроводки.

Согласно правилам ГОСТа №23594, принятого в 1979г. и действующего по сей день, все жилы токопроводящего кабеля должны подключаться по их расцветке. На план-схемах они должны обозначаться индивидуальным буквенным или цифровым обозначением. Если оплётка жил кабеля одноцветная, то маркируются отдельные провода на входе и выходе при помощи бирок, пломб или разноцветных ПВХ-трубок.

По нормативам ПУЭ допускается такая расцветка токоведущих жил:

красная;
коричневая;
черная;
серая; белая;
розовая;
оранжевая;
бирюзовая;
фиолетовая.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Беларуси,
Гонконге,
Казахстане,
Сингапуре,
Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

Рабочий нуль (N) – синего цвета, иногда красный.
Нулевой защитный проводник (PE) – желто-зеленого цвета.
Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Обозначение по ГОСТ

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Пример нестандартного обозначения на схемах

Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

https://youtube.com/watch?v=oB1ZfYCnhJg

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка буквами

Буквенная маркировка призвана давать пользователю правильно читать схему, точно знать, как обозначаются шины при переменном трехфазном токе, и определять тип шинопровода. Как и цвета, буквы обладают своим значением и имеют соответствующий образ обмотки. Все существующие буквы со значением нулевых и положительных ответвлений сети источника указаны на рисунке ниже.

Обратите внимание! Важно отметить, что они обязательны и регулируются на законодательном уровне

В целом, шины — необходимый элемент любой электроустановки, который позволяет сделать меньше площадь установки с расходом материала и трудозатратами. Они нужны там, где требуется низкое активное с реактивным сопротивлением. Существует классификация по материалу изготовления, исполнению, изоляции и геометрической форме сечения. Обозначаются шины при переменном однофазном токе желтым цветом. Также имеют буквенную маркировку.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

стандартными кембриками;
кембриками с термоусадкой;
изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

Фаза — это подвод тока к оборудованию, розетке.
Нуль — отведение к источнику.
Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

https://youtube.com/watch?v=dkYayCtX3es

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.
