Бак на трубу для бани: виды баков для нагрева воды в банной печи

Как своими руками построить печку с резервуаром?

Как уже отмечалось выше, такую печь можно приобрести уже в готовом виде, однако многие почитатели бани изготавливают такое устройство собственноручно. Это, кстати, нетрудно, тем более что все необходимое для изготовления продается в тех же магазинах. Сейчас мы расскажем, как именно делают такие печи с баками.

Этап первый. Начинать следует с подготовки всех требуемых деталей. Главная деталь – это труба, толщина которой составляет 50 см, а длина – 150 см. Трубу следует разрезать на две части – длиной 90 см (для топочной камеры) и 60 см (для резервуара).

Этап второй. Далее из трубы делается печка. Для этого в нижней ее части проделывается прямоугольное отверстие 5х20 см, которое будет выполнять функцию поддувала, далее над ним приваривается стальная пластина толщиной 1,2 см. В поддувале размещается колосник и тщательно фиксируется.

Этап третий. Остатки трубы будут нишей для дверки и топочной камеры, поэтому здесь крепится защелку. Над топочной камерой приваривается кусок трубы длиной около 35 см – он будет каменкой. При этом обязательно следует учесть, что дистанция между верхней частью и дном должна составлять как минимум 10 см. В конце тыльная часть приваривается и сооружается дверка.

Этап четвертый. Каменка на ? заполняется галькой, после чего приваривается стальной прут – он предотвратит высыпание содержимого. Сверху конструкции крепится муфта, выполненная из стальной шины. Эта шина параллельно послужит основанием под емкость для воды.

Этап пятый. К торцу емкости приваривается стальной круг толщиной в 0,8 см, в нем проделывается дыра для дымохода. Низ трубы необходимо приварить к дну во избежание проникновения влаги в топочную камеру.

Этап шестой. Верхнюю часть резервуара необходимо закрыть полукругом, выполненным из стали, а к отверстию приварить дымоход. Сверху должно оставаться отверстие, посредством которого можно будет заливать воду. Дополнительно изготавливается крышка с ручкой.

Все, самодельная печь практически готова! Более детальная информация – в приведенном ниже видеоролике.

Дымоходные трубы для бани

Современные версии бани оборудуются дымоходами из соображений экономических – копоть быстро разрушает отделочные материалы, и для выполнения требований пожаробезопасности. Из существующих на сегодня дымоходных труб используются лишь некоторые, так как к ним предъявляются повышенные требования.

Кирпичная – материал огнеупорен, обладает прекрасной теплоотдачей, то есть ускоряет нагрев помещения и поддерживает температуру. Однако довольно сложен в монтаже и нуждается в периодической чистке. Этот вариант исключает установку водонагревателя на трубу, можно применять только выносные модификации.

Керамический – устойчив к действию высоких температур, долговечен, но обладает значительной стоимостью.
Асбестовые – непригодны для дымоходов в бане, так как плохо переносят перепады температур.
Металлические – изделия из черного металла не рекомендуются, так как при требуемых условиях эксплуатации быстро прогорают, к тому же имеют большой вес. Изделие из нержавейки намного устойчивее к температурным перепадам и обладает весьма привлекательной ценой. На сегодня это самый популярный вариант.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой

Классификация кирпичных печей

Данная классификация хоть простая и незатейлива, но понятна многим специалистам строительной сферы.

Все печи, которые строятся для русских бань, можно подразделить на 4 основные вида:

построенная «по-белому»;
«по-черному»;
«по-серому»;
«с плитой».

Печь для бани сложенная из кирпича «по-черному» лишена дымохода.

Это самый популярный вид печи русской бани в деревне в течение многих столетий. Среди преимуществ такого пара – его неповторимый аромат и польза для органов дыхания. Минус – время, которое необходимо пройти до полного сгорания дров или иного топлива.

Следующим этапом эволюции в строительстве печей стал вариант «по-серому». В конструкции появляется дымоход и сокращается время прогрева. Но на камне по прежнему оседает сажа как продукт выгорания топлива.

Печь, построенная «по-белому» не оставляет грязи, сажи и дыма. Она достаточно практична и долговечна, но требует долгого прогрева (в среднем 10-12 час.). Камни в такой конструкции нагреваются от металлической плиты, которая перекрывает печь.

Навесной

Этот вариант конструкции навешивается на стандартную банную печь из металла. Наличие металлических стенок печи обязательно, так как через одну из них тепло передается воде в баке. Широкого распространения такая конструкция не имеет из-за низкого КПД, но ее главное преимущество — максимальная простота.

Бак навесной для бани обычно делается из тонкой нержавеющей стали. Он ставится снаружи печи и располагается в бане на видном месте. Нержавейка является не только идеально подходящим материалом для баков с водой, но имеет красивый внешний вид.

Когда необходим самый простой бак для горячей воды в баню, навесной монтаж подойдет лучше всего. При нем не нужно делать даже разводку труб. Бак поставляется полностью готовым.

Кран в баню для горячей воды тоже идет в комплекте поставки бака при покупке. Патрубок располагается в центре самой нижней точки, а днище обычно плоское или имеет коническую штамповку.

Неудобство такого расположения крана – небольшое расстояние от пола. Кроме того, печь часто ставится в углу бани. Одна ее сторона занята дверцей, а другая баком. Таким образом, получается, что кран находится в очень неудобном месте. Решается эта проблема установкой насоса.

Информация. Для навесного бака банная печь должна быть стандартной. Это — либо готовая конструкция, либо самодельная, но имеющая хотя бы одну плоскую металлическую стенку соответствующего под бак размера.

Навесные баки имеют либо съемную крышку, либо заливную горловину диаметром не менее 10 см. Заливная горловина встречается намного чаще. Она несколько затрудняет мойку и обработку внутреннего пространства, но делает конструкцию более прочной.

Самые дешевые конструкции навесных баков сварены из стального листа и оцинкованы. Срок службы у таких конструкций небольшой. Нержавеющие тонкостенные конструкции набирают популярность.

За счет небольшой толщины стенок они имеют доступную стоимость. Стальные эмалированные баки, в качестве навесных, на печь используются редко.

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

Особенности монтажа и подключения пошагово

Смонтировать емкость для воды не сложно своими руками.

Разберем каждый этап отдельно:

Если печь уже установлена — удаляем отрезок трубы, выходящий из печи в потолок;
Привариваем к выходному отверстию печи кусок трубы длиной 8-10см.
Если труба, встроенная в бак, не совпадает с диаметром дымохода, на установленный отрезок трубы монтируется переходник;
Устанавливаем бак. Расстояние между верхней крышкой и потолком должно составлять20-25см;
При необходимости-в верхней части так же устанавливается переходник;

Несколько важных правил эксплуатации:

Баня — не только территория отдыха, но и место повышенной опасности, особенно для детей. Поэтому, если есть возможность — лучше установить бак на трубу как можно выше, оптимально — на чердак

Наливать кипяток нужно крайне осторожно.
Следует наполнять систему водой до момента затопки, жар без воды разрушает сварные швы.
Нельзя оставлять воду в холодное время. Если вода в системе замерзнет-деформации неизбежны.

Материалы для обустройства дымоходов

Дымоходы должны отвечать следующим параметрам:

Устойчивость к копоти, которая может стать причиной разрушения отделочных материалов.
Соблюдение требований пожарной безопасности.

В связи с этим современные строения могут оборудоваться лишь теми конструкциями, которые полностью соответствуют представленным требованиям.

Кирпичные дымоходы. Кирпич является огнеупорным материалом с хорошей теплоотдачей, что способствует быстрому нагреву помещения и поддержанию температуры. Но этот материал требует особых навыков для монтажа и нуждается в регулярном очищении. Эти характеристики делают невозможной установку бака для нагрева воды на трубу. В этом случае рекомендуется использовать выносную модель.
Керамические элементы строения способны переносить сильное нагревание, имеют долгий срок эксплуатации, но стоят достаточно дорого.
Асбест не может использоваться при обустройстве дымохода, так как не переносит резкую смену температуры.
Черный металл не подходит для эксплуатации в требуемых условиях, так как быстро прогорает и очень много весит.
Изделия из нержавеющей стали более устойчивы к смене температуры и имеют более доступную цену. Дымоходы из нержавейки – это самый востребованный вариант. Благодаря низкой теплопроводности металлические изделия быстро нагреваются и не удерживают тепло. Это свойство используется для быстрого нагрева воды с минимальными затратами топлива.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Выбираем конструкцию

На сегодняшний момент сформировались три основных типа конструкции, которые формируют такую систему, как бак в баню.

Встроенные баки

В этом варианте емкость для нагрева воды встраивается непосредственно в тело банной печи и нагрев жидкости происходит от непосредственного контакта ее стенок с языками пламени и исходящими высокотемпературными топочными газами. Чем хорош такой вариант:

Очень эффективное использование тепловой энергии. Быстрый нагрев и возможность восполнения запаса горячей воды — за счет нахождения емкости в зоне непосредственной генерации тепловой энергии — топочной и околотопочной.
Компактность системы. Ее можно располагать даже в небольших банях, при этом габарит печи увеличивается, в большей степени,- в вертикальной проекции.
Простая и, как следствие, недорогая конструкция.
Забор воды может происходить, как из верхней открытой горловины, так и из отводного крана.

Из недостатков стоит отметить следующее:

За счет непосредственного контакта поверхности емкости с открытым пламенем и топочными газами, материал из которого она изготовлена, должен обладать жаростойкостью, устойчивостью к образованию окалины и температурным деформациям. Как правило, такими качествами обладают нержавеющие жаростойкие стали и чугун;
Чугунный бак для воды в баню должен обладать стенками толщиной порядка 5 мм, что обуславливает его вес, который негативно сказывается на монтаже и обслуживании системы;
Размещенные баки для бани, непосредственно на печи, увеличивают ее вес и при его кардинальном увеличении,- обязывают пересмотреть требования к фундаменту печи;
Размещение открытого бака на печи усложняет получение режима сухопарной бани. Парящий котел будет создавать условия, скорее напоминающие восточную баню — хамам.

https://youtube.com/watch?v=Yi9veYbcswA

Насадные баки

Такую конструкцию называют еще бак самоварного типа для бани. Суть конструкции заключается в следующем. Исходящие дымовые газы имеют высокую, порядка 400 — 470 градусов Цельсия температуру, поэтому если в первой трети дымохода разместить, охватывающую его емкость с водой, то в результате теплообменных процессов жидкость довольно быстро нагреется, а газы, в свою очередь — несколько остынут. Какие положительные моменты дает такая конструкция:

Снижается вес печи и соответственно требования под ее основание;
Сама печь делается более компактной, особенно в вертикальной проекции;
Снижение температуры дыма благоприятно сказывается на общей пожарной безопасности при проходе дымохода через потолочные перекрытия и крышу;
За счет размещения емкости на некотором возвышении удается добиться ее уверенной подачи даже на определенное расстояние, например в моечное отделение, исключительно посредством самотека. При этом очень облегчается полное опорожнение системы от воды для предотвращения ее замерзания в холодное время года.

Выносные баки

В этом случае, непосредственно с зоной топочного пространства контактирует не поверхность бака, а теплообменник, через который за счет протекания термосифонных процессов естественным образом циркулирует вода, что однако, не исключает возможность применения принудительной циркуляции посредством насосов.

В этом случае появляется возможность полностью вывести емкость с водой за пределы парного помещения и задействовать для ее размещения одну из технических зон. Отсутствие открытой емкости с парующей водой благоприятно сказывается на возможности более гибкого управления микроклиматом парного помещения, вплоть до создания в нем условий классической сухопарной бани. Кроме этого, обособленное размещение бака, более рационально при его монтировании и, особенно,- обслуживании и ремонте.

https://youtube.com/watch?v=Hi_PFVvdcpE

В случае, если выносной бак для горячей воды в баню размещается в техническом помещении, то вполне рациональным и необходимым видится решение по его теплоизоляции от окружающего пространства, с целью сохранения достаточной температуры нагретой жидкости.

Какие конструкции можно использовать

Расположить бак в бане можно в разных вариантах. В основном используются такие разновидности:

Встроенная конструкция. В этом случае труба дымохода проходит внутри бака. Данная конструкция считается стационарной, несъемной и монтируется при изготовлении дымохода. Бак может выполняться в виде трубы (цилиндрический вариант) или иметь прямоугольное сечение

Важно надежно загерметизировать нижний вход трубы, чтобы вода не просачивалась из бака. Для использования воды делаются отводы из бака непосредственно в душевую кабину или промежуточную емкость

С учетом возвышенного расположения такого бака вода поступает самотеком.

Устройство каменки с баком на дымоходе

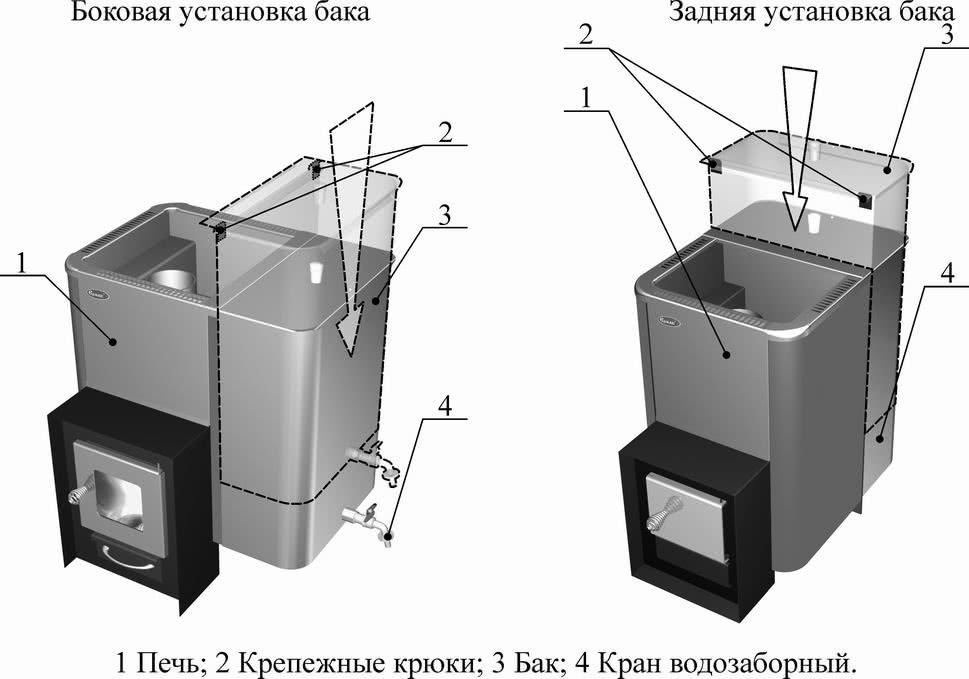

Навесная конструкция. Такая система является съемной, т.е. устанавливается на уже действующий дымоход. Бак размещается вплотную к дымоходной трубе и надежно крепится к колонне. Подобные емкости могут быть покупными или изготавливаться своими руками. Характерна такая конструкция, когда на задней стенке формируется желоб, по форме и диаметру повторяющий дымоход, что дает возможность максимально приблизить поверхности и обеспечить качественный прогрев.

Конструкция навесного бака для бани

Выносная конструкция. В принципе саму емкость для воды можно расположить в любом удобном месте (например, в душевой). В этом случае, энергия дымохода разогревает теплоноситель, который направляется на разогревание емкости с водой. Когда монтируется такой теплообменник на трубе бани, высота установки бака должна выбираться так, чтобы обеспечивался самотек теплоносителя по законам физики, т.е. теплый поток устремляется вверх, а охлажденный – вниз. Такая конструкция предусматривает наличие дополнительных элементов в виде теплообменника, но зато позволяет размещать сам бак в нужном месте.

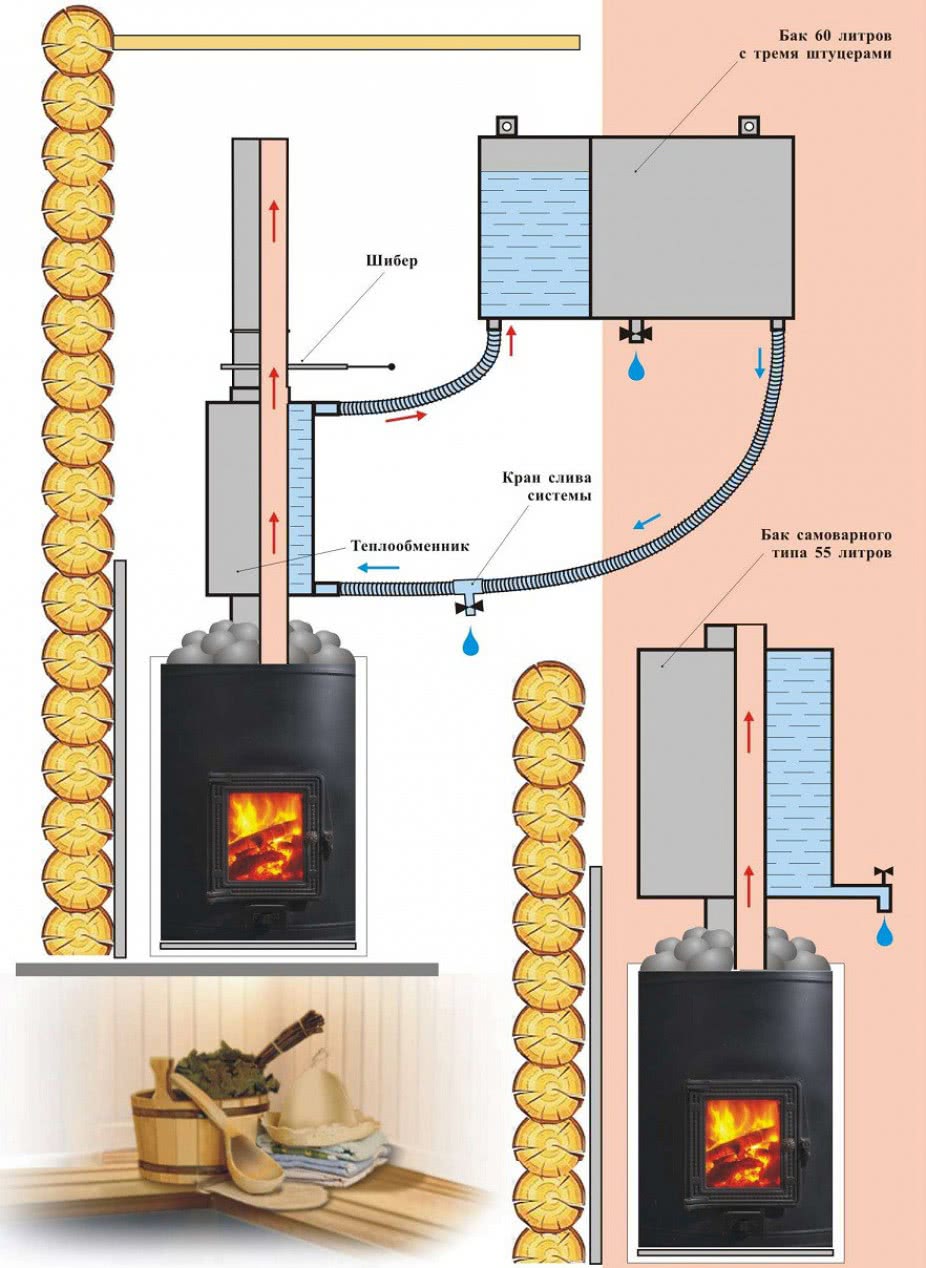

Схема циркуляции воды при выносной конструкции бака и печи в бане

В зависимости от конструкции бак может размещаться на разном уровне по высоте. Может реализовываться 3 варианта:

На уровне печи: основание бака размещается на верхней части печи, а значит, не требуется дополнительных кронштейнов. Основной недостаток – высота не позволяет обеспечить самотек воды для приема душа. В этом случае она черпается вручную.

Баки на уровне печи

На дымоходной колонне. Такая конструкция располагается на определенной высоте, что устраняет предыдущий недостаток. Крепление бака требует специальных кронштейнов, а масса конструкции ограничивается.

На уровне чердака. Здесь для бака есть надежная опора в виде потолочного перекрытия. Проблема возникает на холодном чердаке, где придется подумать о внешней теплоизоляции.

Схема установки бака для воды на дымоход на уровне чердака

При расчете параметра обычно исходят из следующей потребности: 10 л на человека на банную процедуру и 5 л на человека при приеме душа. Кроме того, следует создавать резерв на непредвиденные обстоятельства.

Существуют разнообразные формы баков для воды для бани на дымоход

Размеры емкости зависят также от конструкции и габаритов дымохода. Наиболее распространен типовой бак для бани на трубу 115 мм. Естественно, что бак для бани на трубу 150 мм, изготавливается большего диаметра, причем независимо от потребности.

Выбор объёма металлического бака для воды зависит от количества членов семьи
Формула для определения объема цилиндрического бака

Виды регистров, принцип работы, преимущества

Регистры – это герметичные ёмкости, используемые для нагрева жидкости в сопредельных помещениях. Теплообменники для бани оборудуются парой штуцеров, что позволяет соединять их с отопительной системой и водоснабжением. Теплообменники бывают нескольких типов:

печные – монтируются в теле печи;
корпусные регистры – устанавливаются возле отопительной системы;
трубные регистры – крепятся к дымоходу.

Каждый вид имеет свои преимущества. Если необходимо максимально долго сохранять температуру воды, то лучше купить печной регистр. Жидкость, залитая в бак, не будет остывать, пока кирпич или металлический корпус удерживают тепло.

Трубные теплообменники используют энергию горячих газов для отопления, что делает их намного производительнее. Вода, залитая в бак, быстро нагревается, а в процессе топки бани поддерживается высокая температура. Корпусные регистры, смонтированные возле печи, позволяют быстро нагревать жидкость.

Теплообменник на трубе

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

Подключение теплообменника на трубе

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

Объем, л	8	8	20
Сталь	Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху	Нерж. 0,5 и 0,8 мм	Нерж. 0,5 и 0,8 мм
Вес, кг	2,5	2,5	4,5
Высота, мм	500	600	665
Штуцеры	3/4″ х 2	3/4″ х 2	3/4″ х 2

Виды ёмкостей, особенности монтажа, габариты

Баки подходят для эксплуатации при высоких температурах и избыточной влажности. Изделия не подвластны воздействию коррозии. Благодаря высококачественной сварке, швы баков абсолютно герметичны, что исключает тепловые потери.

Баки различают по форме и исполнению:

овальные конструкции на трубе – самоварный тип;
овальные контурные изделия – вертикальное исполнение;
овальные контурные баки – горизонтальное исполнение;
прямоугольный бак на трубе — самоварный тип;
прямоугольные контурные баки.

Объём баков варьируется в пределах 55 – 125 литров, что позволяет купить изделие, соответствующее вашим требованиям. Баки для бани используются с целью хранения разогретой воды. Жидкость заливается в ёмкость через специальный штуцер, также для этих целей может использоваться верхнее отверстие.

Бак, как правило, изготовлен из стали AISI 430, толщина листов достигает 1 мм, благодаря чему прекрасно удерживается температура. Бак на трубе монтируется на дымоход, помещаясь над топкой. Основным элементом конструкции, является труба, производительность определяется в зависимости от её диаметра, варьируемого в пределах 110 – 120 мм.

Контурным бакам предписано находиться в сопредельном помещении бани, например, в моечной комнате. Принцип действия контурных конструкций заключается в вытеснении холодной жидкости горячей водой, которая была разогрета в регистре. Изделие комплектуется парой штуцеров и крышкой. Преимуществом является возможность монтажа в любой точке объекта, что очень удобно, если баня небольшая.

Рекомендуется купить изделие, соответствующие условиям эксплуатации. Парная, в которой будет установлена система и мебель для бани должна по своим параметрам подходить для использования выбранной конструкции. Учитывая особенности внутреннего устройства помещения, его площадь, возможности монтажа, следует подобрать продукт, который идеально подойдёт для использования в таких условиях. Покупка порадует, если банная печь будет максимально функциональной, а ее производительность позволит добиться оптимального эффекта от эксплуатации.

Изготовление своими руками

Несмотря на доступность в продаже разных вариантов можно попробовать свои силы в самостоятельном изготовлении теплообменника. Это не так уж сложно, если есть опыт сварочных работ. Во всяком случае, проще, чем делать печку с нуля.

Но прежде чем приступать к работе, нужно проделать небольшой расчет.

Расчет мощности и площади теплообменника

Выше уже говорилось о том, что теплообменники, связанные с корпусом, забирают часть мощности печи. Поэтому первым правилом будет следующее:

ВАЖНО! Мощность теплообменника не должна составлять больше 1/10 от мощности печи.

Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров. Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос.

Третье правило касается объема теплообменника (если это небольшой проточный бак, а не змеевик). Нагреваться вода в нем должна за пару часов. Если дольше, то объем великоват. Если быстрее, то это лучше только на первый взгляд – вода не должна закипать, от этого будет накипь, пар, испытание расширительного бачка и др. проблемы.

Теперь, собственно, сам расчет:

Мощность теплообменника зависит от его площади: 9 кВт на каждый квадратный метр обменника. Площадь рассчитать довольно просто: если это змеевик, то длину окружности (3,14*диаметр) умножаем на длину трубы. Если это теплообменник-«самовар», то берем диаметр внутренней трубы, умножаем на число Пи, еще раз умножаем на высоту «самовара».

Если обменник висит на дымоходе, можно не считаться с правилом вычета его мощности из мощности печи. Только если он на или в ее корпусе.

Рассчитать мощность, которая требуется для обогрева помещения, можно по тому же принципу, что для парилки, то есть, исходя из объема помещения. В парилке берется киловатт на кубометр, но в смежных не нужна высокая температура, поэтому ориентируйтесь на половинную величину.

Зная, сколько киловатт нужно на обогрев моечной, вы получаете площадь теплообменника, а из нее – длину трубы для «самовара» или змеевика.

Рассмотрим пару вариантов самостоятельного изготовления теплообменников.

Предположим, что вы решили повысить КПД печи за счет установки теплообменника на дымоход.

Толщина требуемой для этого стали 2,5 мм.
Помимо листового материала понадобятся две трубы с разным диаметром.
Меньшая должна прилегать к трубе дымохода, большая – быть на 5-10 см шире первой.
Из листового металла вырезаются два круга под диаметру большей трубы, потом по центру вырезается отверстие под диаметр меньшей и все аккуратно заваривается.
Еще нужно проделать отверстия под патрубки, через которые будет приходить и уходить вода.
Патрубки делаются с резьбой и должны подходить под диаметр соединительных труб.

СОВЕТ! После проверки герметичности швов, монтажа на дымоход и разводки труб рекомендуется изолировать теплообменник с помощью минеральной ваты и фольги – это резко увеличит скорость нагрева воды.

Другой вариант теплообменника на дымоход – змеевик из медной трубки диаметром 10 мм, который делается с расчетом плотного обвивания трубы дымохода. Достаточно 1,5-2 метров трубы. Концы змеевика вставляются в гайки, развальцовываются под штуцеры, к гайкам потом прикручиваются штуцеры.

Обратите внимание! Развальцовывать медную трубку нужно точно под конус штуцера, чтобы они в итоге плотно прилегали друг к другу. Будьте аккуратны, потому что именно здесь в будущем возможны протечки, если развальцуете с неровной толщиной.

Вот пара видеороликов в тему:

Видео

Как самостоятельно согнуть медную трубку с трубогибом.

https://youtube.com/watch?v=aZqYQhh1WBM

Без трубогиба.

https://youtube.com/watch?v=6golsrEzK4k

Как сделать и установить бак на трубу для бани

Как своими руками построить печку с резервуаром?

Дымоходные трубы для бани
