Подключение скважинного насоса: схемы с автоматикой, с реле и без вспомогательного оборудования

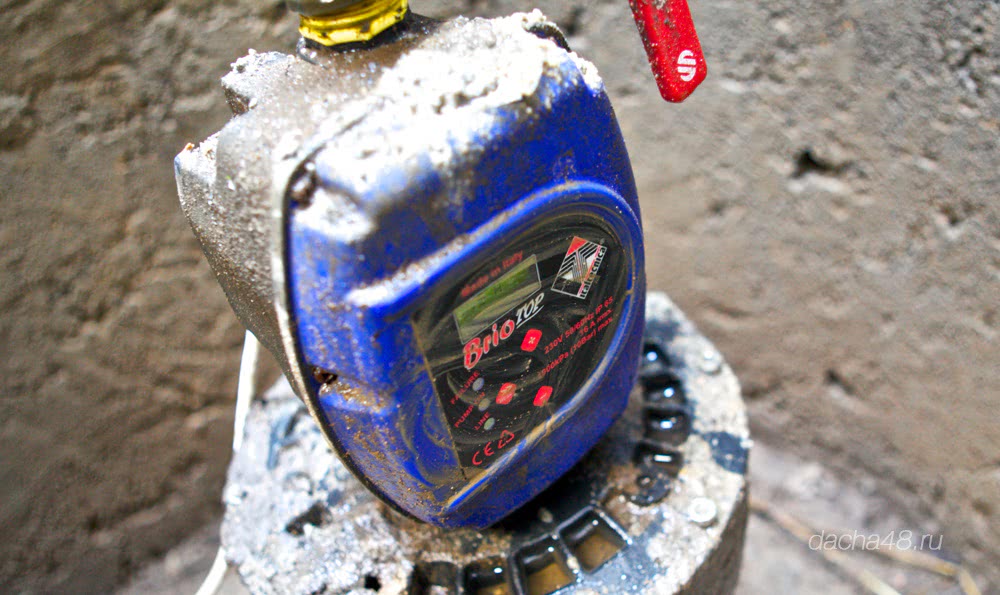

Блок автоматики для скважины

Это уже более продвинутые системы, которые и стоят в 10-15 раз дороже обычного реле давления. За эти деньги вы получите удобное управление минимальным и максимальным давлением на ЖК-дисплее, встроенную защиту от сухого хода, защиту от заклинивания насоса, а в некоторых моделях и автоматические запуски через определённый интервал времени после остановки насоса из-за ошибки.

Эти автоматические регуляторы для скважины также будет нелишним дополнить гидроаккумулятором. Как правило, ставят на такие системы небольшие баки, объёмом около 5 литров, для того, чтобы компенсировать гидроудары.

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

Частотный преобразователь для электродвигателя: назначение и функции

Инверторный преобразователь частоты — электронное устройство для изменения частоты электрического тока и напряжения. Пределы изменений солидные. Частота может меняться от 1 Гц до 500 Гц. И это не максимум, а предел регулировки нормального частотника. Современные частотные инверторы делают на основе электроники, что позволяет точно поддерживать частоту и напряжение. При желании можно создать условия для плавного старта. Все это позволяет применять относительно недорогие электромоторы постоянного тока там, где раньше это было невозможно.

Некоторые частотные преобразователи управляются микропроцессорами

Частотный инвертор с асинхронным электромотором

Асинхронные двигатели при включении потребляют в разы больше энергии чем при штатной работе. Пусковые токи могут быть в 6-8 раз выше рабочих. Такие мгновенные скачки просаживают сеть. Напряжение резко падает, потом также скачкообразно восстанавливается. При включении особо мощного движка, сетевые параметры изменяются настолько сильно, что воспринимаются чувствительной техникой как пропадание. В результате перезапускается компьютерная техника, моргают или совсем гаснут лампы, перегорают блоки питания у котлов отопления и т.д.

Раньше остроту проблемы снижали установкой конденсаторов, которые сглаживали скачки. Но конденсаторы требуются большой емкости — по 70 мкФ на каждый киловатт мощности, плюс такую же емкость необходимо подключать для нейтрализации пускового тока. Но даже в этом случае скачки были, как и перегрузки двигателя на старте. К тому же подключение через емкость «съедало» значительную часть мощности мотора. Для компенсации потери необходимо было покупать более мощные агрегаты, ставить более мощные пусковые конденсаторы. В общем, решение не лучшее, но другого по сути, не было.

Преобразователи частоты выбирают по мощности подключаемого оборудования (должен быть запас не менее 20%) и по току (тоже с запасом)

С появлением преобразователей частоты (ПЧ) проблема решается намного эффективнее. Основная функция этого оборудования — плавный и постепенный разгон двигателя с нуля до полной мощности. На протяжении определенного промежутка времени (может задаваться, а может быть фиксированной величиной), подаваемый на двигатель ток плавно изменяет свои параметры, выводя движок на рабочий режим. Никаких перегрузок, влияния на сети. И конденсаторы не нужны, значит мощность двигателя может быть примерно на 40% меньше чем раньше (именно настолько она снижалась с конденсаторами). Точно так же, постепенно, происходит отключение. Электромотор постепенно замедляется, затем останавливается. В общем, частотный преобразователь для электродвигателя продлевает срок его эксплуатации, убирает проблему пусковых токов, стабилизирует параметры сети.

Что дает применение частотного инвертора с синхронным двигателем

Синхронные электродвигатели постоянного тока имеют несложное устройство, после выхода на требуемую скорость работают стабильно. Недостатки — сложности с пуском и невозможность регулирования частоты вращения вала. Проблему пуска давно научились обходить — делают асинхронную пусковую обмотку, которой разгоняют до нужной частоты. А вот невозможность менять скорость очень сильно ограничивает область применения. Не так много устройств, в которых нет необходимости в разных скоростных режимах работы двигателя. Это вентсистемы, кулеры.

Таблица с несколькими моделями, их параметрами и ценами

Если с синхронным электродвигателем использовать частотный преобразователь, проблема изменения скоростей решается на раз. Причем эта связка  работает настолько удачно, что японцы уже выпустили новые электропоезда на такой тяге. Стало появляться и другое подобное оборудование. Причем не только тяговое — новые электроинструменты некоторые производители стали выпускать с такими моторами. Да, стоит такое оборудование дороже, но имеет хороший КПД, работает стабильно.

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Сначала откручивается пластиковая крышка блока управления

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Идеальное место для размещения насосной станции – где оно?

Специалисты рекомендуют устанавливать оборудование для водозабора в отдельно стоящей от дома постройке. Желательно, чтобы она находилась на некотором отдалении от жилища, так как при работе насос издает достаточно громкие звуки. Они могут мешать спать обитателям дома. Помещение для установки оборудования обязано быть сухим. Напомним, что агрегат работает от электричества. А значит, повышенная влажность оказывает на насос губительное воздействие. Обслуживать оборудование при таких условиях опасно для жизни.

Насосная станция в отведенном для нее месте

Станцию следует устанавливать на специальный постамент, сделанный из брусков древесины или из кирпичей. Допускается размещение агрегата и на прочное, хорошо выровненное основание из бетона. Под насос в обязательном порядке подкладывают подходящий по размерам коврик из резины. Он будет предохранять вас от возможных ударов током, а также гасить вибрации, возникающие при запуске и работе агрегата. Станцию, кроме того, нужно прикреплять к бетонному (кирпичному, деревянному) основанию. Для этих целей используются анкера. Их устанавливают в ножки насоса, которые изначально имеются в оборудовании всех производителей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Системы автоматического контроля над скважиной

Установка водопроводных систем обычно проводится специалистами, которыми учитываются не только характеристики скважин, но и производительность систем водозабора. Схема фильтрации должна быть оптимальной. Тип насосного оборудования подбирается с учетом стоимости его установки.

В процессе комплексного планирования использования автоматики не следует экономить на оборудовании. Это исключает возможные ошибки при монтаже системы с защитными функциями. Следует помнить, что ремонтировать испорченный насос дороже, чем совершать покупку надежного оборудования.

Дистанционный контроль современных систем облегчает использование скважинного насоса. Автоматика, позволяющая управлять им, упрощает эксплуатацию всей установки. Основная цель автоматизации скважин предполагает удобство их применения.

Принципы монтажа автоматизированных скважинных насосов своими руками основаны на пошаговом выполнении работ. Выбирать автоматическое устройство следует с учетом особенностей этого оборудования. Если оно подобрано правильно, то организация автономного снабжения водой квартиры или частного дома будет эффективной и надежной.

Монтаж автоматики предполагает установку насосных и уровневых датчиков (поплавкового или гальванического). Они позволяют регулировать работу насоса, который включается и отключается автоматически. Это зависит от установленного уровня водяного давления.

Регулятор частот и датчики поддерживают одинаковое давление. Устройство характеризуется наличием сложных настроек. Тонкая регулировка системы с помощью манометра затруднительна.

Надежность бытовых реле оставляет желать лучшего, так как насос не защищен от холостой работы. Производителями насосного оборудования налажен выпуск реле с манометрами, встроенными в корпус. Приборы выводятся на поверхность с помощью регуляторов. Это обеспечивает точный выбор всех параметров.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

• добыча воды из источника и ее подача в водопроводную систему дома;
• выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
• защита оборудования от самопроизвольного включения;
• хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Центробежные насосы

Центробежные насосы являются следующим этапом развития насосов для скважин. Главное отличие представлено   в большей  производительности, что позволяет увеличить количество потребителей. Это повлекло изменения в конструкции насоса. Вынужденной мерой стало незначительное увеличение размеров насоса до 3,5 дюймов (90 мм), добавление встроенного обратного клапана в выпускном патрубке, увеличение мощности и оборотов двигателя, а также  падение высоты подъема.  Следствием таких изменений стало увеличение себестоимости оборудования. Это повлекло поиск компромиссов для удешевления данного вида насосов. Решение отразилось в кассетной сборке насосных модулей с крыльчаткой и повлекло разделение насосов на два типа:

• центробежные с полимерной крыльчаткой для бытовых нужд с малым содержанием абразивных примесей (эконом)
• центробежные насосы со стальной крыльчаткой для бытовых нужд от среднего и выше содержания абразивных частиц (премиум)

Принцип работы остался прежним и основан на использовании центробежной силы при вращении крыльчатки специальной формы. К слову: «Крыльчатки современных насосов имеют такую плотность и прочность, что способны абразивную взвесь превратить в муку.» Так как все опирается на конструкцию авиационной турбины. Использование технологий авиации продвинуло изготовление центробежных насосов для скважин, они стали мощнее и дешевле, а значит более доступны на рынке потребителей.

Например, представитель центробежных насосов AQUATECH SP 3,5 4-35 способен создать столб воды до 33 метров и выдать до 4800 литров в час. Соответственно мощность его двигателя выше. Насосная часть выполнена из нержавеющей стали, что позволяет использовать насос с наличием абразивных включений до 220 г/м3. Что касается ценовой категории, то разница составит примерно в 1,4 раза больше стоимости винтового насоса (ECO VINT 1). Однако, в отличии от винтового этот насос можно погружать в столб воды до 80 метров, в то время как, винтовые насосы рассчитаны на столб воды до 20 метров.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

https://youtube.com/watch?v=PFPivZkKfPQ

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением

Во-вторых, подача электричества к двигателю должна быть прекращена.

Реле давления

Как устроено автоматизированное водоснабжение дома из скважины или глубокого колодца?

За подачу воды в водопровод отвечает погружной насос (мембранный, вихревой или многоступенчатый). Его задача — не только поднять воду с глубины, но и компенсировать гидравлические потери на вводе водоснабжения, запорно-регулирующей арматуре и в водопроводе, а также создать необходимое для нормальной работы санитарной техники избыточное давление;

Насосы для глубоких колодцев и скважин

Водонагреватель Атмор включается при напоре воды не менее 3 метров, что соответствует давлению 0,3 кгс/см2

Гидроаккумулятор позволяет сделать запуски насоса более редкими, компенсируя падение напора при небольшом расходе воды. Кроме того, он сглаживает скачки давления при пусках насоса;

Мембранные бачки отечественного производства

На выходе насоса стоит обратный клапан (как правило, пружинный — с латунным или пластиковым затвором и нержавеющей пружиной обратного хода). Он запирает воду в водопроводе и гидроаккумуляторе при отключении насоса, не позволяя ей слиться обратно в скважину или колодец под действием собственной тяжести;

Клапан установлен на выходе погружного насоса

Обслуживающая водоснабжение дома автоматика (реле давления) запускает насос при критическом падении давления и отключает его в тот момент, когда напор воды достигает верхней заданной отметки.

Автоматическая система водоснабжения Джилекс Краб 50 работает с любыми насосами мощностью до 1100 ватт

Как это работает

Наиболее распространенная разновидность реле — электромеханические.

Отечественное механическое реле РД-5

Они устроены предельно просто: замыкание и размыкание микропереключателей питающей насос цепи обеспечивается движением подпружиненного поршня при колебаниях давления воды.

При падении напора цепь замыкается, при достижении верхней заданной производителем или владельцем планки — размыкается. Регулировка верхней и нижней границ срабатывания выполняется гайками, меняющими усилие сжатия пружины.

Устройство механического реле

Особый случай

Электронные реле встречаются в продаже несколько реже электромеханических. Причина очевидна: при той же функциональности их цена заметно выше. Если недорогое электромеханическое реле обойдется покупателю в 250-500 рублей, то стоимость электронных приборов начинается от 2500 р.

Реле с электронной панелью управления и индикацией

Основа электронного реле — пьезорезистивный датчик давления. При механической деформации пьезоэлемента слабый ток на его контактах обрабатывается управляющей электроникой, после чего та включает или выключает питание насоса.

За измерение напора отвечает пьезорезистивный датчик

Имеет ли автоматическая система водоснабжения дома с электронным реле какие-либо убедительные преимущества?

Мы позволим себе привести перечень достоинств прибора «Акваконтроль РДЭ» с сайта одного из продавцов:

• Регулировка параметров реле (давления запуска и выключения насоса) без вскрытия корпуса, через контрольную панель;
• Защита от частых включений насоса (например, при неисправности обратного клапана);
• Электронное реле позволяет защитить водопровод от разрыва избыточным давлением (если оно не падает до нижнего заданного порога);

• Кроме того, оно предотвратит затопление дома при утечках: насос отключится, если давление в водопроводе долгое время не достигает верхнего порога;
• Наконец, реле предусматривает работу в режиме полива, без контроля за возможными разрывами труб или утечками.

Автоматическое водоснабжение Водомет от Джилекс с электронным реле

Подключение поверхностного насоса

Поверхностные насосы в последнее время устанавливаются на загородных участках чаще, чем погружные. Это связано с простотой установки и длительным сроком службы. Система состоит из следующих элементов:

1. Системы управления. В продаже можно встретить модели насосов, которые имеют блок управления электрического типа. Однако для того, чтобы сделать систему автоматизированной устанавливают отдельный системный блок управления.
2. Два сетевых шнура. Один из низ предназначен для подключения устройства, другой для подвода электричества.
3. Автоматический элемент. При работе насоса есть вероятность возникновения перегрузки или короткого замыкания, в результате чего насос выйдет из строя, а ремонт повлечет существенные финансовые затраты. Автоматический выключатель защищает насос от износа.
4. Сетчатый фильтр, который проводит отделение различной примеси.
5. Непосредственно сам насос поверхностного типа.
6. Ниппель и тройник для дальнейшей разводки.

Отдельное внимание всегда уделяется выбору насоса, так как он является основным элементом конструкции. При проведении выбора опираются на следующие рекомендации:

1. Показатель производительности.
2. Требуемая высота подъема воды.
3. Тип шланга, который подключается на всасывание.

Также уделяется внимание тому, при каких условиях будет эксплуатироваться система. К примеру, холодная среда становится причиной, по которой происходит разрыв трубы

Именно поэтому нужно обеспечить защиту конструкции от воздействия холода.

Похожие записи:

Виды современных осветительных приборов Простые и красивые беседки для дачи которые можно построить своими руками (фото) 10 самых экономичных холодильников Ремонт кухни в «хрущевке» Плита osb толщина для сарая Парящий потолок из гипсокартона с подсветкой: варианты дизайна (9 фото)
